安科瑞陈聪周杰

摘要：本文以Acrel-5000能耗监测系统在苏州市吴江中学的应用为例，介绍Acrel-5000能耗监测系统可以实现现场设备、数据采集、传输和传输的系统集成。存储，从而实现建筑物的建造。分类和分项能耗测量验证了系统的功能和实用性。

关键词：吴江中学；能耗监测系统；ACREL-5000

1 简介

随着社会的发展，能源消耗也在快速增长，尤其是建筑能耗增长尤为迅速，已成为仅次于工业和交通的第三大能源消耗。按照目前建筑业的发展趋势，几年后社会的能源产出将无法满足能源需求，因此降低能源消耗是一个非常重要的问题，需要尽快解决。 . 在建筑能耗中，大型公共建筑的能耗占有很大份额。虽然其总能耗远低于住宅建筑，但单位面积的能耗却非常大。节能减排潜力巨大。大型公共建筑能耗监测系统的建设，使人们能够全面了解大型公共建筑的能耗情况，为提出有效的节能减排政策和决策奠定基础。随着我国城镇化进程的推进和经济发展，我国建筑能耗总量呈现持续增长趋势，且增长速度有越来越快的趋势。

2 设计依据

ISO/《国际综合布线标准》GB/50198《监控系统工程技术规范》-2009《供配电系统设计规范》-2011《低压配电设计规范》GBT 50063-2008电力装置用电测量仪表设计规范》IEC 61587《电子设备机械结构系列》DL/T448-2000《电能计量器具技术管理规程》DL/T 698.1-2009《部分1：总则《DL/T 698.2-2010》第2部分：主站技术规范《DL/T 698.31-2010》第3.1部分：电力信息采集终端技术规范通用要求》DL/T 698.35-2010《第3-5部分：电力信息采集终端技术规范低压集中抄表终端特殊要求》DL/ T 698.41-2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41 -2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《部分》 4-2：通信协议-集中器下行通信协议”@8.35-2010《第3-5部分：电力信息采集终端技术规范——低压集中抄表终端的特殊要求》DL/T 698.41-2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41- 2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》@8.35-2010《第3-5部分：电力信息采集终端技术规范——低压集中抄表终端的特殊要求》DL/T 698.41-2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41- 2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》电力信息采集终端技术规范——低压集中抄表终端的特殊要求》DL/T 698.41-2010《第4-1部分：通信协议——主站与电力信息采集终端的通信》 DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41 -2010《第4-1部分：通信协议-主站之间的通信《站电信息采集终端》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》电力信息采集终端技术规范——低压集中抄表终端的特殊要求》DL/T 698.41-2010《第4-1部分：通信协议——主站与电力信息采集终端的通信》 DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41 -2010《第4-1部分：通信协议-主站之间的通信《站电信息采集终端》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41- 2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》DL/T 698.41- 2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》通信协议-集中器下行通信协议"通信协议-集中器下行通信协议"

3 项目概况

本项目位于苏州市，监测范围为楼层配电箱电表。通过对现场仪表数据的采集、分析和处理，对数据进行分析，从而提高能源利用效率，有效促进和保障能源管理水平的提高，对系统节能发挥重要作用。

4 系统架构

Acrel-5000能耗分析管理系统基于苏州吴江中学实际情况，整体网络结构采用屏蔽双绞线直接连接智能网关，然后通过TCP/IP网络将数据上传至监控主机. 系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有仪表通过485屏蔽双绞线敷设到消防值班室，再通过智能网关发送到系统主机，完成仪表数据的采集和管理。

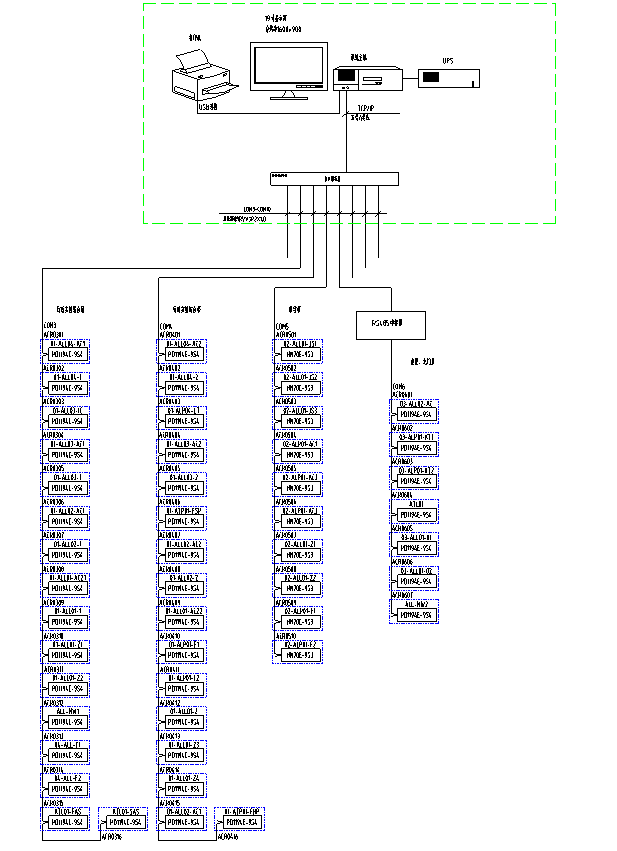

系统结构图

5 系统软件模块

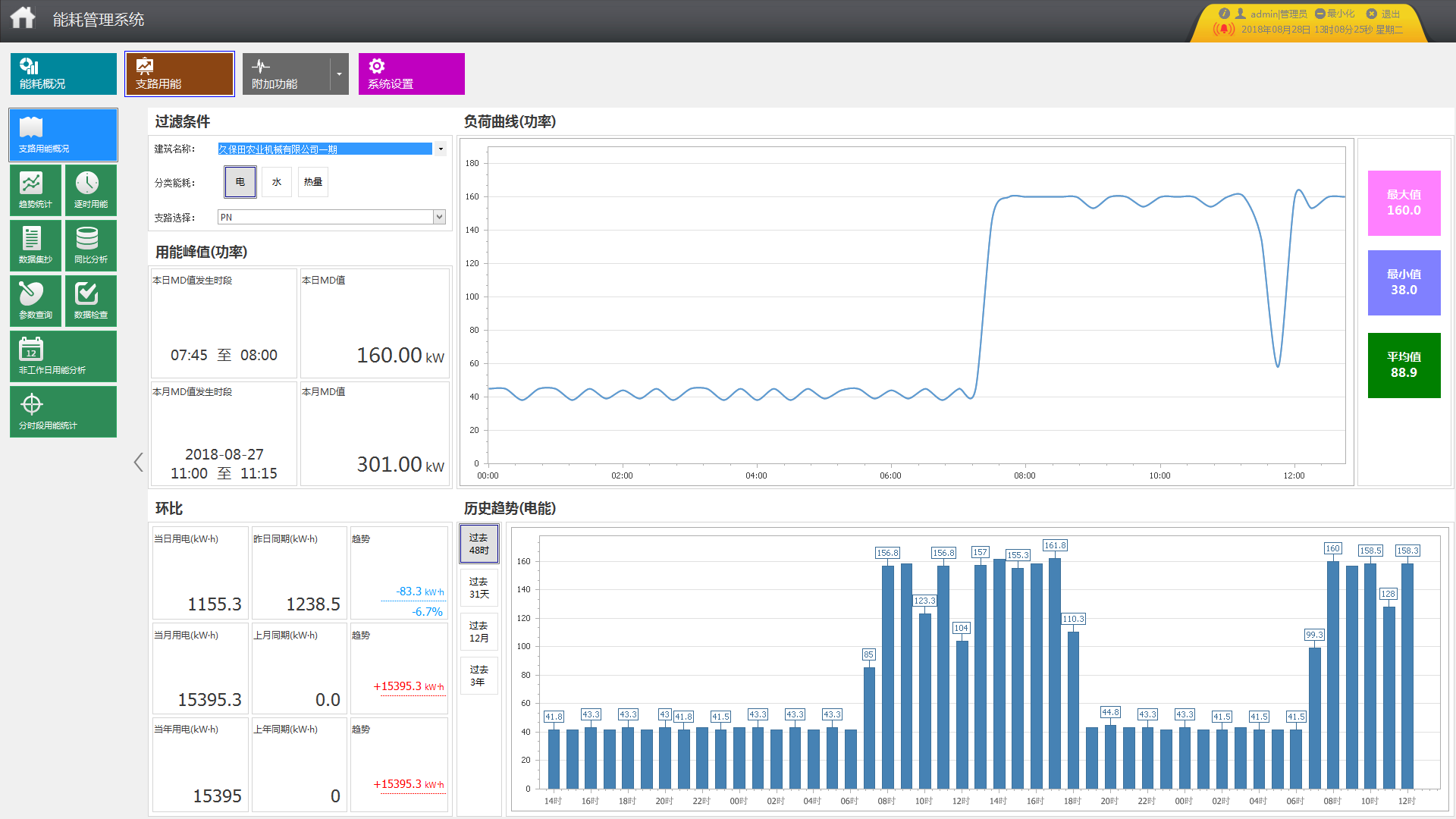

综合能耗主界面

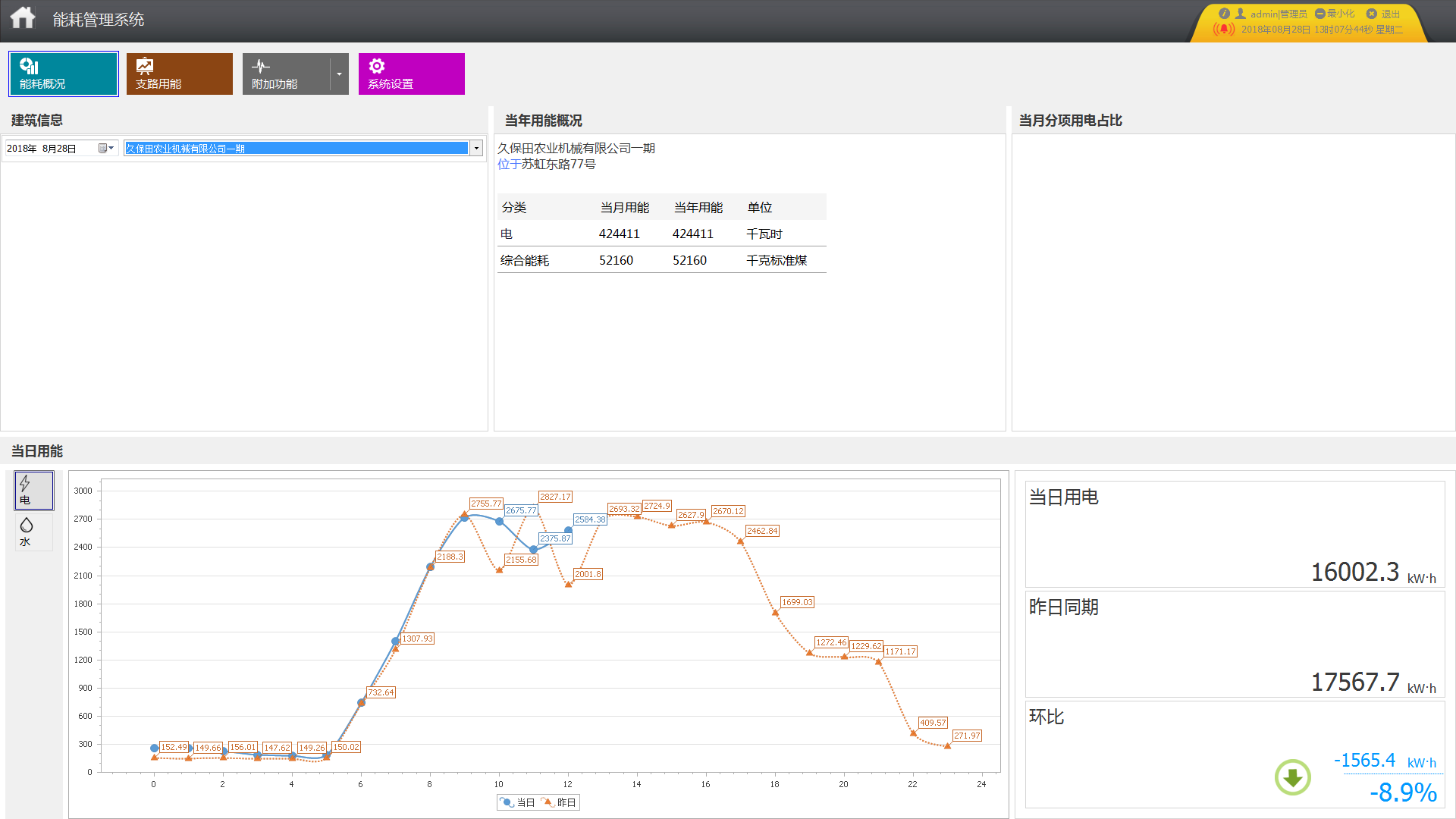

主页显示建筑物的建筑图片、建筑物的基本信息、建筑物当月用电量和各种能源消耗的饼状图。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。分支能量

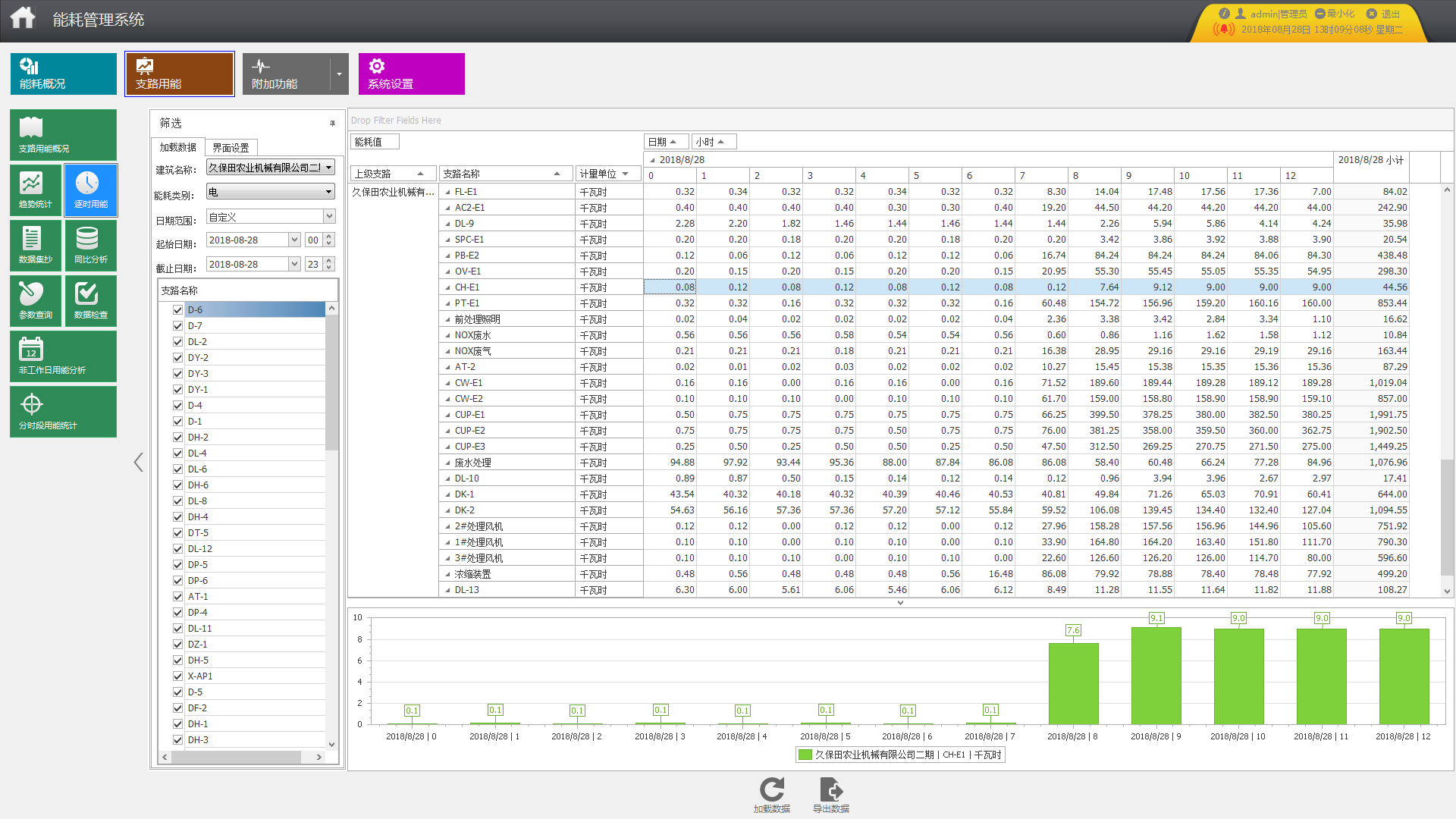

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可查看各分公司的能耗趋势，根据已有日期或自定义时间查询，并能以图表的形式显示分公司的总能耗。分项能耗统计

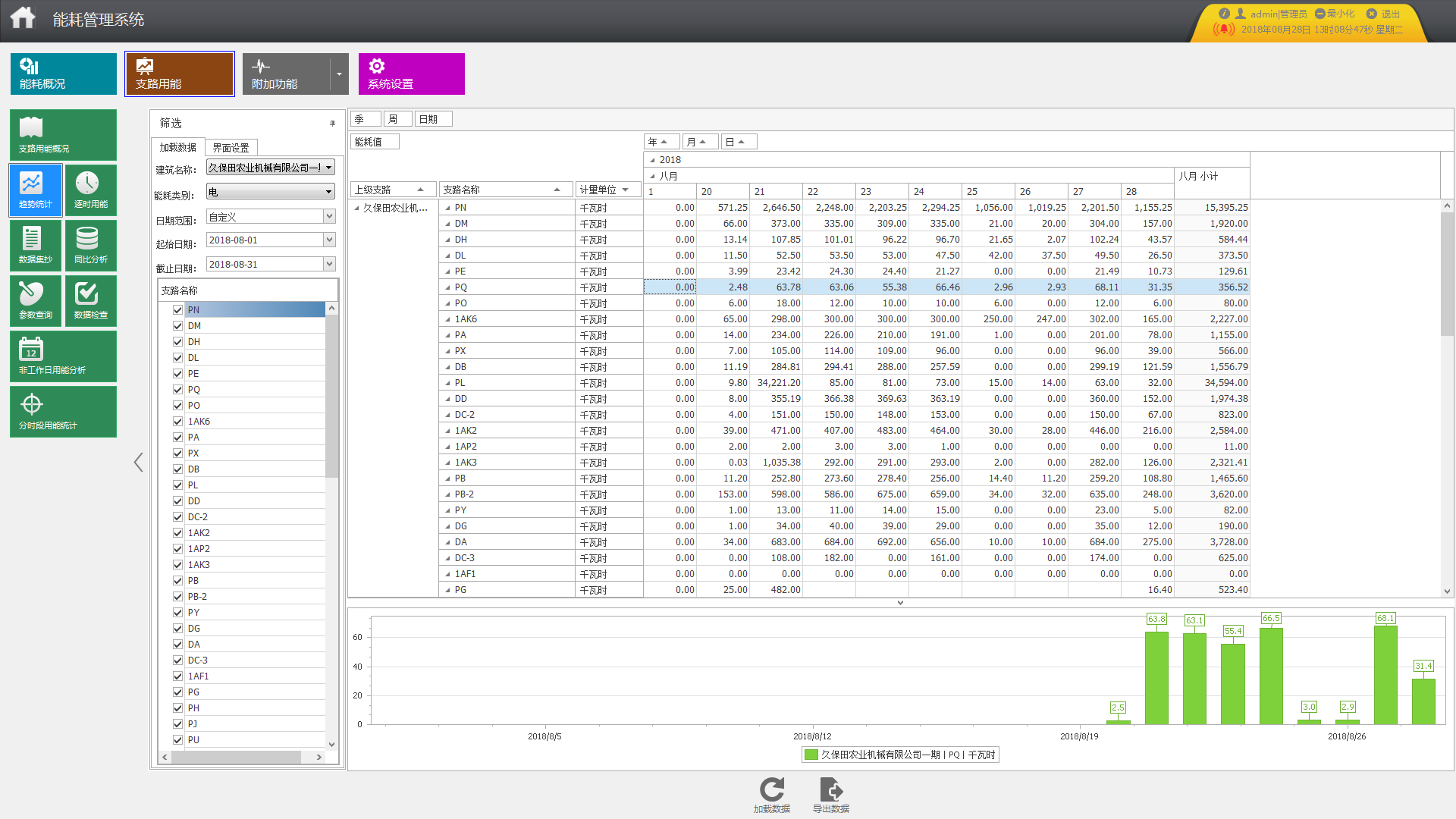

系统可以按项目对能耗进行统计和显示。其中，每日子项能耗同比分析图显示了不同子项当天和昨天的能耗直方图；能源饼图显示过去31天各子项的能源消耗比例；堆叠图显示了过去 31 天每个子项的能耗。能源消耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。分项能源报告

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

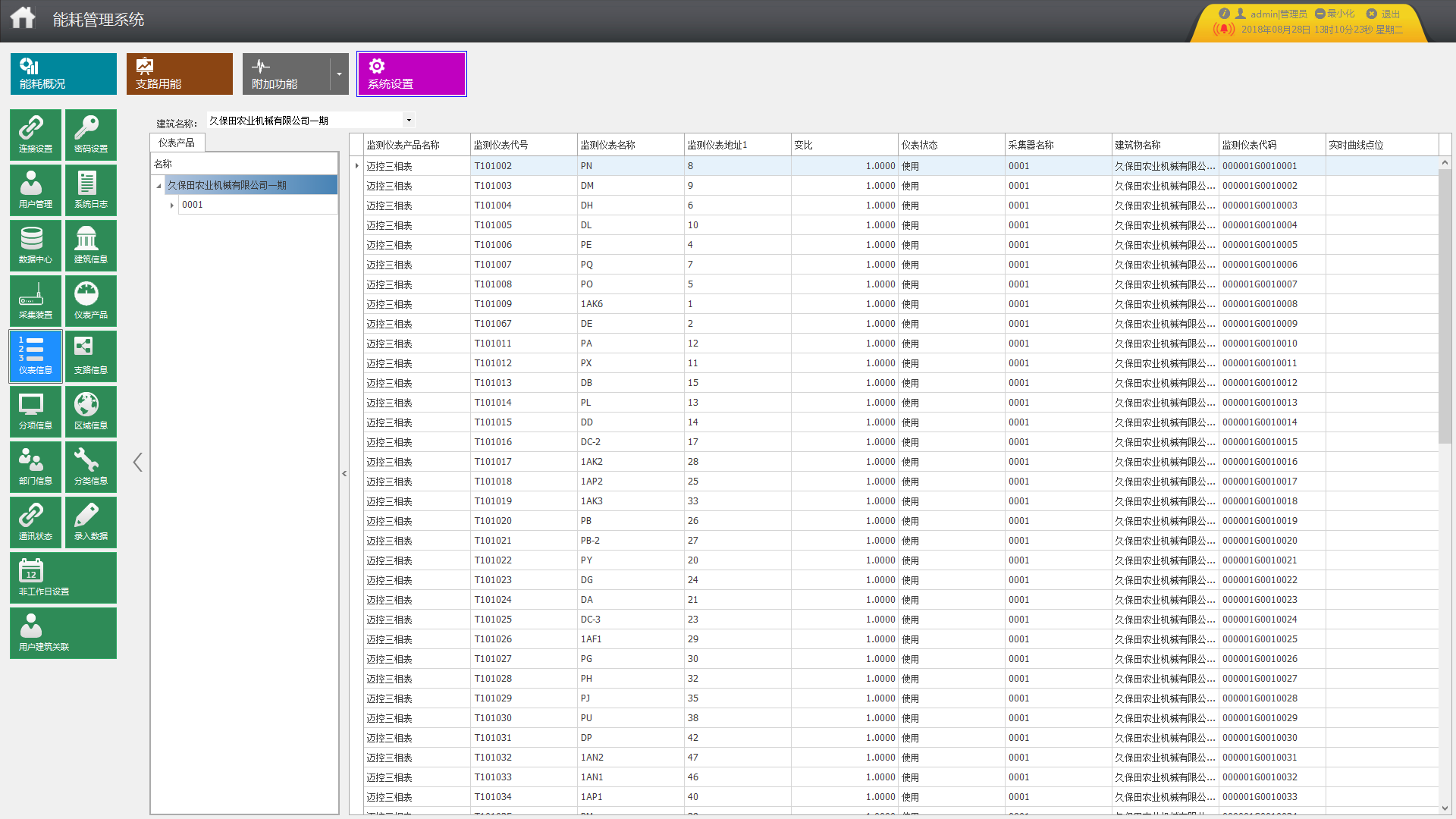

配置项目所用仪器的型号、型号、厂家等基本信息能耗管理 软件，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

将采集的数据存储并形成可视化图表：系统采集数据并存储在数据库中，系统可满足报表查询和导出，系统以条形图的形式显示能耗趋势，给客户更好的体验. 高耗能点诊断：管理者可以通过系统采集数据，有针对性地逐环逐环分析，通过一阶段分析发现高耗能点。

7 结论

建筑能耗系统是针对能源问题日益紧张、能源价格不断上涨的背景下的建筑能耗而设计的。能耗管理系统建设完成后，不仅可以减轻员工的工作量，提高工作效率，而且直观的统计分析结果可以有效帮助管理者根据能耗情况进行正确的分析，使对未来发展的建议。正确决策对于推动和推动节能减排，实现节能减排目标具有重要意义。
