前言

IDC（Data，互联网数据中心）行业有一句关于运营效率的名言：“你无法控制你不衡量的东西”。含义：要减少能源浪费，必须从最基本的测量开始。但是，如果不知道能源在哪里使用，管理者就无法知道应该把重点放在哪里。

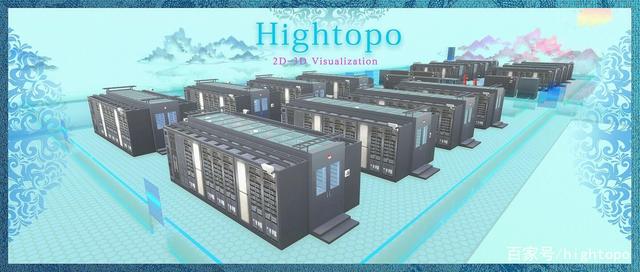

本文介绍通过HT构建完整的3D数据中心可视化系统。除了传统的数据中心监控可视化功能外，还加入了具有图普特色的设计元素，并将中国水墨融入到平时枯燥的运维监控系统中，为枯燥的场景增添了独特的韵律和韵律。齐云。

系统分析

从宏观到微观，一步一步往下钻

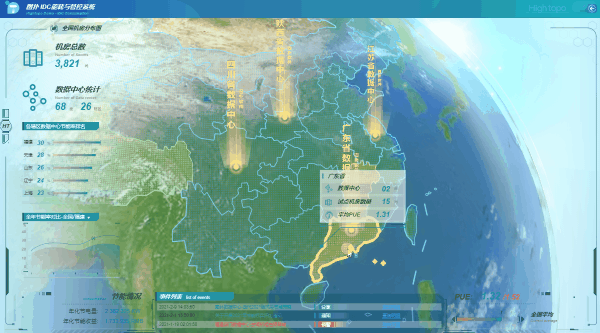

利用三维虚拟仿真技术进行三维地球的三维全景展示，利用HT的球面模型匹配地理地球图来实现效果。通过访问各个数据中心的经纬度信息，可以自动生成坐标点的位置，可以直观的展示分布在世界各地的数据中心。虽然HT也集成了一个开源的方案来实现GIS的功能，但是这种方式完全不需要使用相关的功能模块，而是使用简单的三角函数进行球坐标算术运算来达到预期的效果。轻巧快速，甚至可以在没有建模干预的情况下完成，

虽然无法通过LOD动态加载地图细节，但场景交互设计也可以更自由地展现各种视觉效果，比如通过交互一步步向下钻取、切换场景等。逐层向下钻取设备的功能使得场景过于流畅自然。

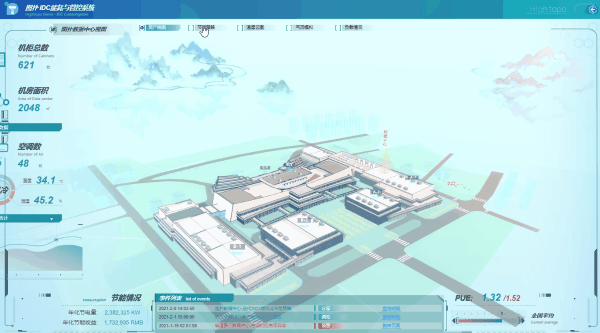

通过点击相应区域，您可以逐层下钻到数据中心的园区外部。整体场景采用轻量化建模、高精度建模和还原数据中心校园和建筑外观的方法，支持虚拟校园360度全方位观察。通过HT自身的交互，可以实现鼠标的旋转、平移、拉动。放大缩小操作也实现了触屏设备的单指旋转、两指缩放、三指平移操作，无需担心跨平台交互方式不同。

这是一个问答模块

—— 很多没做过可视化项目的人会有疑问？

1、如何完成这样一个公园的3D建模？

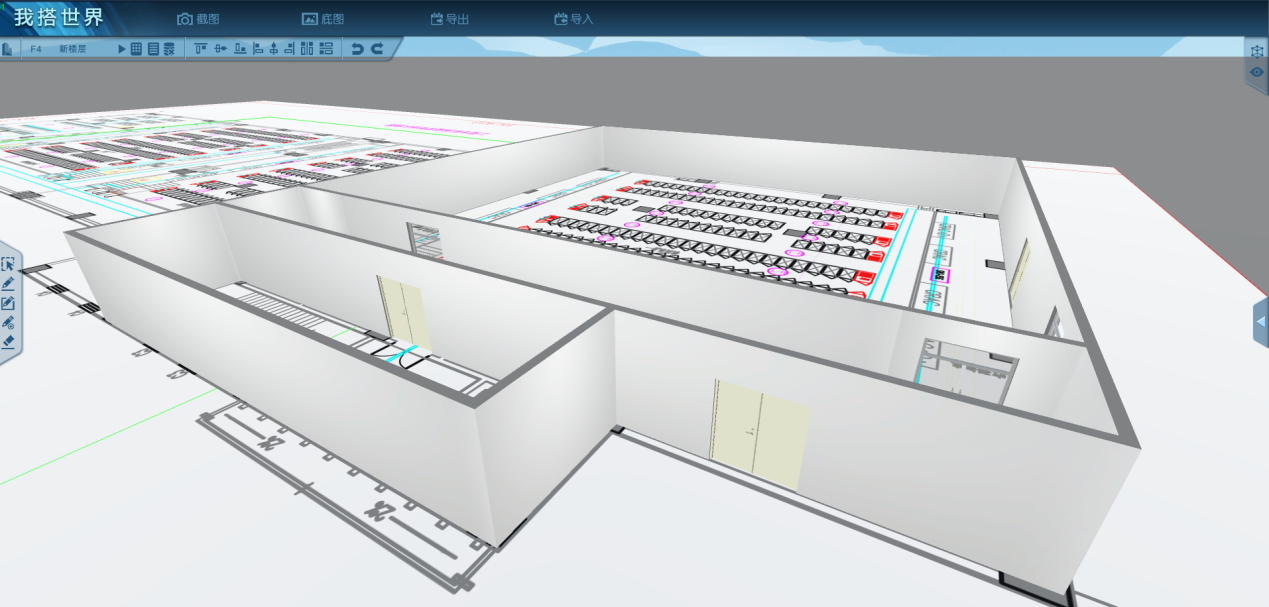

一般情况下，设计师可以通过提供卫星云图、效果图、鸟瞰图、CAD图纸、现场照片等信息进行轻量化建模。

2、我手头目前有BIM模型资料，可以直接用于这个场景的展示吗？

BIM模型除了基本的模型外形外，还包含很多业务和层次结构信息，所以一般的BIM文件很大，从几百MB到GB不等。是最大的困难。虽然HT也提供了读取BIM IFC格式的内容，通过动态加载一些信息，然后在Web上实时渲染显示，但在实际项目执行过程中，需要考虑各种因素，需要分析是否可以直接使用。. 大多数BIM用于工程，主要是呈现工程细节。在美学效果方面，重新造型可以达到更好的效果。

3、除了手动建模，还有其他方法吗？

目前可以通过无人机航拍生成斜向摄影模型，然后通过GIS解决方案进行展示。当然，航拍的一般风格是比较固定的。应该是什么样子，拍出来不会有太大差别。如果遇到一些老工厂，可能和之前的页面效果不搭，包括BIM方式，也多半是丑陋的。，所以轻量化改造的方式，设计师有空间发挥“设计”，创造更多的审美关系，比如这个有山有水的公园，一看就一定是“中国制造”。

电力监控可视化

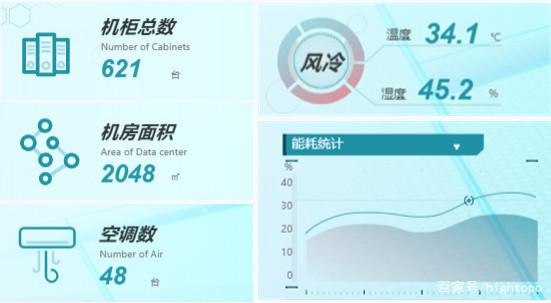

作为大型整体数据中心展示系统，IDC能耗与管控系统将更加关注宏观使用场景下的整体数据。通过连接区域内数据中心数量、能耗、节能信息、同比节能等信息，可以帮助决策者最大程度地观察各种对象，创造一个面向决策者的数据智能决策平台。

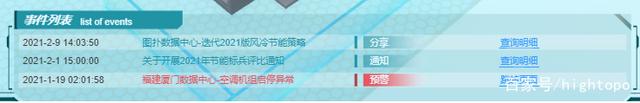

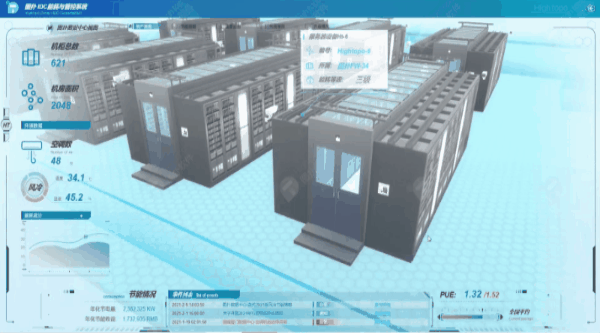

同时，作为监控系统，预警和报警必不可少。连接感知网络数据，通过事件列表实时展示后台推送的数据信息，实现对展示数据的实时感知，设置预警阈值实现数据监控预警，有效监控监控数据业务数据的运行情况。PUE（Power Usage）作为评估数据中心能源效率的指标，通过数据面板直观显示。

资产管理可视化

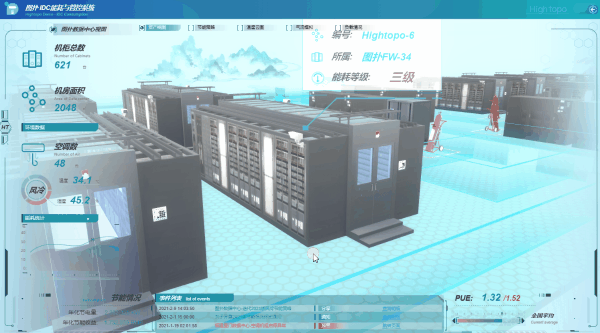

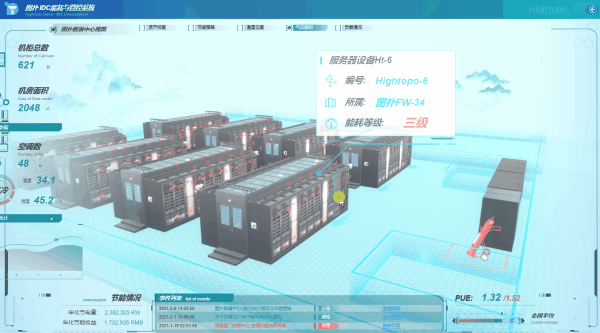

资产可视化模块将随着层次结构的进展查看不同向下钻取级别的资产状态。资产管理模块具有全生命周期管理功能。它通过后台数据接口实现自动装卸，无需人工操作机房能耗管理系统，并利用接口数据保证显示内容的准确性，最终整合平台上的所有设施设备。通过3D视图查看关键信息，如虚拟机、系统进程、磁盘空间使用情况等实时数据监控。可呈现资产信息，包括但不限于设备类型、型号、进货及上架日期、位置、维护保养等信息，并自动刷新设备现有位置信息。

该模块支持场景中设备的模糊搜索和定位。相机自动移动到定位设备的当前位置。点击弹出相关设备信息，帮助运维管理人员快速找到需要的设备。满足不同类型资产的运维管理特点，保证资产信息完整、准确。

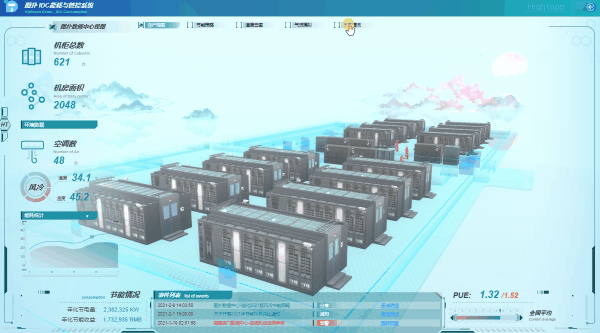

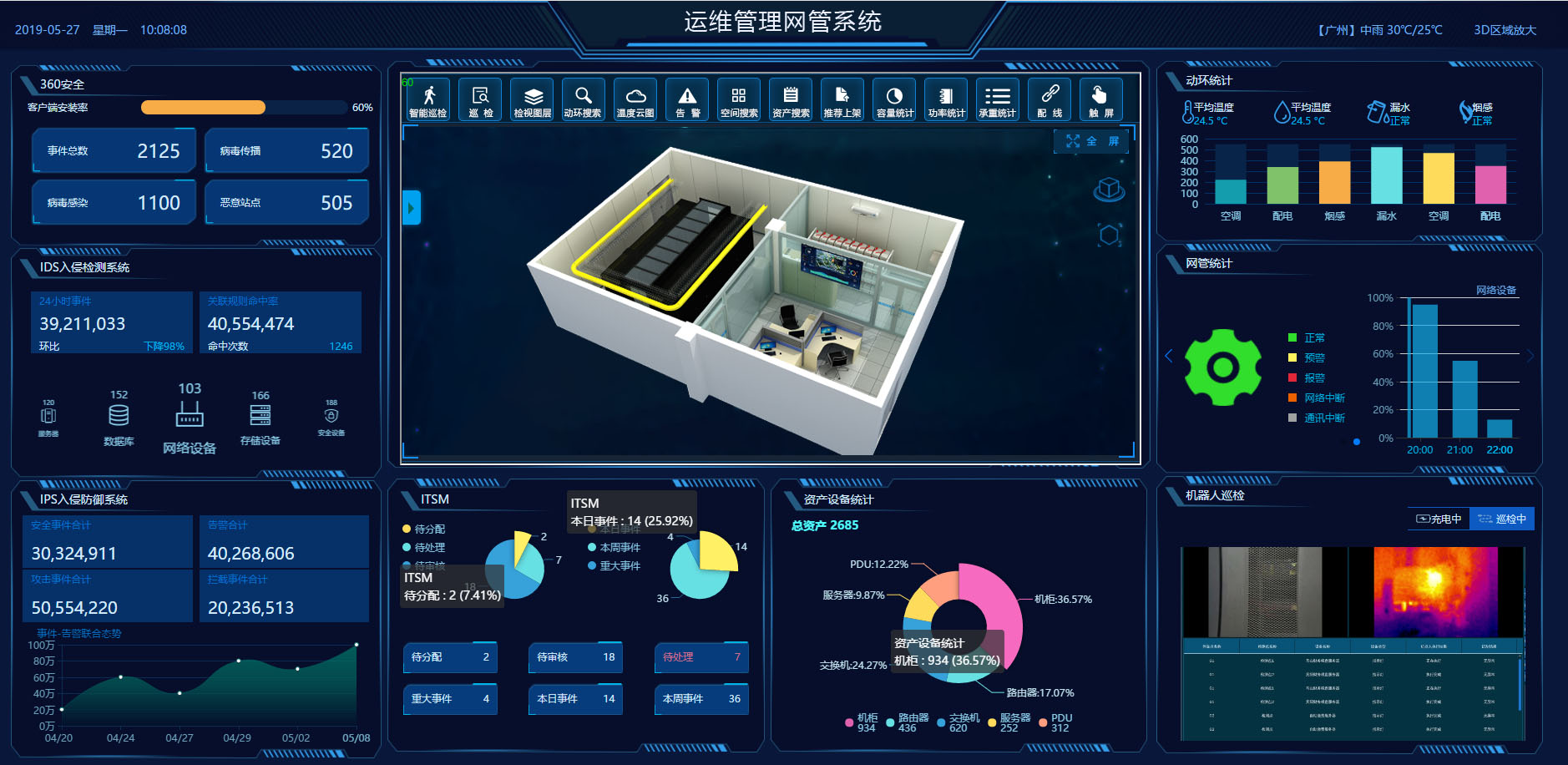

容量管理可视化

可视化不仅可以用图像描述肉眼看到的物体，还可以表达设备的信息状态。通过机位、U位、承重、耗电量等各种可视化图表，机房运维人员会对当前容量有更清晰的把握，比如设备当前的用电负荷机房、机柜剩余空间、机房各区域的承重情况、机房存储容量。容量情况可以直观表达，有效管理机房容量资源，使机房内各种资源的负载更加均衡。

容量可视化管理功能还支持通过空间搜索功能对已用空间和可用空间进行准确统计和展示。帮助人员快速为新设备找到合适的货架空间，并确定所需的空间。主要功能如下：

可视化席位：当前数据中心环境的透视图，已使用的席位数和剩余席位数。可视化 U 型槽：透视每个机柜的 U 型槽使用情况。可视化承载：透视每个机柜的承载能力。可视化功耗：透视每个机柜的总功耗，进而了解机房的功耗分布。结合监控可视化，实现与动态环境监控系统PDU（Power Unit，配电单元）监控系统的监控一体化，机柜实时配电统计，PUE（Power Usage）显示) 机房。可以按不同区域查看能耗，例如楼层、房间、以及用于搜索和统计的柜子。运维人员不再需要使用原始数据进行推理和建立心理形象，而是直接用感官快速了解情况。

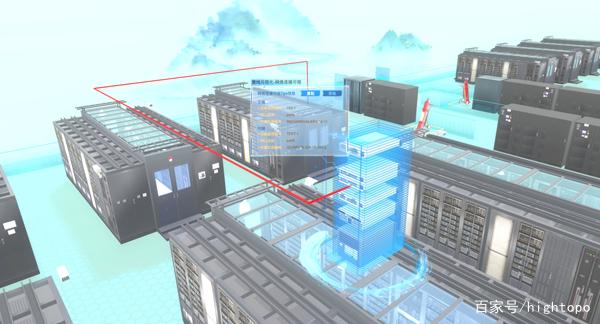

管道可视化

管道可视化内容通常分为管网链接可视化、暖通管道可视化、电路可视化等管道类型的可视化展示。如果采用传统的人工建模方式，通常成本高，实施周期长，构建的可视化内容在场景中用处不大，可视化方向是监督业务数据，不是真正意义上的。管道布局。

因此，HT引入了一种基于管道可视化的独特算法来生成设备之间连接的管道，包括网络接口、HVAC管道（水冷空调、水塔、冷水机、冷却泵、恒湿机）人工建模或数据生成），电气管线（变压器、配电箱、电池组、电池柜、电力监控通讯柜、开关柜、主控柜）等链路可视化功能。系统可将数据与网络线路、电气、暖通自动控制系统连接起来，通过算法自动排列和生成管道，并以可视化和动画的形式显示设备的运行状态和连接状态，因此连接关系和链接方向可以进行操作和维护。工作人员明白。

动态环境监控可视化

3D空间展示了对整个数据中心动态环境资源的实时管理和监控（包括UPS状态、自动旁路、空调等），以及状态查询、参数监控等智能监控功能，以及设备资源的预警和告警。以压缩机、冷凝器、各回路参数（电压、电流、功率因数）等设备为主要监控，监控设备开关状态及设备参数变化记录及报警处理。

(1）UPS 监控

监控设备参数及状态，参数包括输入输出电压、电流、功率、电池电压、温度等；状态包括整流器、逆变器、电池、负载等部件的状态，显示和记录各参数的变化曲线，以及各种报警状态记录和报警处理。可实现机柜实时配电统计，可按不同区域（楼层、房间、机柜）查看和统计设备能耗。

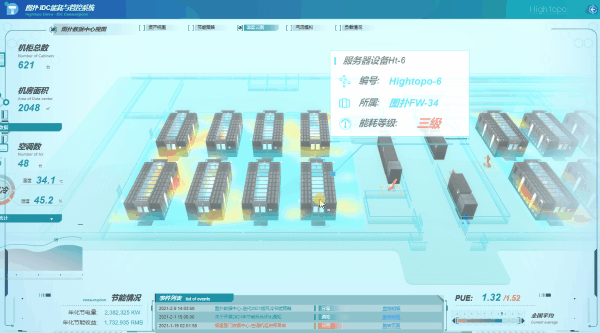

(2）3D热云图

通过对接数据中心的物联网设备（温湿度传感器），获取场景中的温度点信息，渲染出三维热云图效果。目前，很多数据中心都垂直安装了低、中、高垂直方向的传感器。传统的热云图是将渲染图像拟合到平坦的地板上。使用三维热云图可以带来更直观的视觉体验。快速定位每个机柜上的设备加热。

(3）气流感知模拟

根据温湿度传感器传来的数据，实时形成气流分布图CFD（Fluid），从而清晰的看到机房内冷热空气的流动方向和分布情况。

(4）节能监控

目前，降低制冷系统能耗是数据中心规划建设的基本准则，影响着数据中心建设的效益。采用可视化节能策略，利用系统提供的智能算法计算当前设备和环境温度，自动给出各制冷设备的最佳功率。优化数据中心空调气流，降低能耗，实现有效制冷的科学应用。

年度节能电量和节能效益实时统计。

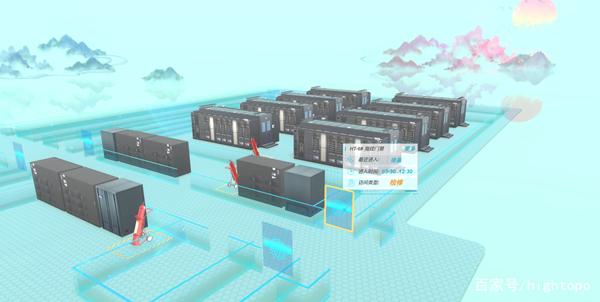

(5）门禁监控

在门禁监控层面，3D可视化主要与视频安防监控系统和门禁系统相结合。可显示所有视频安防监控点和门禁点的位置，可查看人员历史进出信息、实时摄像视频、设备故障预警等。清晰直观地显示在场景中。对于视频流监控，HTML5原生只支持MP4、OGG等，无法支持RTSP等当前实时视频流的视频播放。常见的解决方案是通过转码服务在网页上播放视频。同时视频门禁监控还可以支持人脸识别（识别错误抓拍记录），

(6）警告警报

系统具有完善的故障预警报警、事件自诊断、分析等功能。对于超过性能阈值的性能指标体系，可以给出故障告警或预警并通知相应的运维管理人员，并保存历史信息和告警事件。.

动态环境监控系统的目的是对上述独立或部分相关的设备进行监控，实现对机房内设备的集中统一管理。

总结

图普软件()的数据中心3D可视化系统将各种复杂的管理系统信息汇集在一个虚拟仿真环境中，并以人类理解最直观的形式展现出来，大大提高了信息交互和操作的效率，减少了时间损失信息的浪费保证了信息的及时性和准确性。

进而实现数据中心端到端的IT可视化，强化IT管控手段和管理水平，包括缩短响应时间、加快故障排除、提高资源利用率和运营效率，最终完成高效数据中心绿色智能运营。这为数据中心科学决策的有效管理奠定了坚实的基础。更多案例和效果可以到图扑软件官网查看。
