YPT-BS300
国家办公大楼和大型公共建筑
能耗监控管理系统
n 政策背景
随着我国经济的发展，国家机关办公楼和大型公共建筑的高能耗问题日益突出。为加强国有办公建筑和大型公共建筑节能运行管理，建设部、财政部联合印发《关于加强国有办公建筑节能管理的实施意见》写字楼和大型公共建筑”和“国家组织的写字楼和大型公共建筑”。《公共建筑节能监管体系建设实施方案》要求逐步建立部、省、
n YPT-BS300系统介绍
YPT-BS300能耗监测系统为政府能耗监管部门和用能企业提供能耗监测解决方案及配套产品，为客户提供能耗数据（如水、电、气热等）采集、上传、统计、分析、宣传、动态监控等服务。该系统分为三层，即：
n 数据中心层
数据中心层位于机房或值班室，一般配备高性能、高可靠性的计算机服务器、UPS不间断电源等。安装YPT-BS300楼宇能耗监控管理系统软件在服务器上，通过软件的人机界面和各种管理功能，实现对整个建筑能源系统的实时监控。
打印机：系统调用打印或自动打印图形、报表等。
模拟屏：系统通过通讯与智能模拟屏进行数据交换，直观地显示整个系统的运行状态。
UPS：保证计算机监控系统正常供电，当整个系统出现供电问题时，保证站控管理层设备正常运行。
通讯管理
通信管理层位于数据中心层和数据采集层之间，主要完成现场设备与主控服务器之间的网络通信连接、数据交换、通信协议转换，提高实时性、兼容性和系统的可扩展性。系统所需的各种监测数据和能耗数据由可靠的能耗数据采集网关YPT-BC600完成。YPT-BC600通过RS232/485/MBUS/TCP/IP等I/O采集口与各种仪器连接，获取实时数据，并通过RS485/MBUS/RF/LAN通讯将这些数据上报给数据中心YPT -BS300。YPT-BC600具有强大的计算能力和开放性。并且内置了自动信息采集组件，可以根据信息变化主动向网络上报信息，代替传统的数据库轮换，保证数据的实时传输，大大减少网络数据流量和中心服务器的负担，保证中心服务器的安全。稳定可靠。同时，YPT-BC600内置存储可选模块，可根据用户需要将数据保存一定时间，确保在通讯链路出现故障时数据不会丢失。尽可能保证数据的完整性和连续性。YPT-BC600还支持完成维护和监控，实时远程访问通信系统的各种运行信息。替代传统的数据库轮换，保证数据的实时传输，大大减少网络数据流量和中心服务器的负担，保证中心服务器。稳定可靠。同时，YPT-BC600内置存储可选模块，可根据用户需要将数据保存一定时间，确保在通讯链路出现故障时数据不会丢失。尽可能保证数据的完整性和连续性。YPT-BC600还支持完成维护和监控，实时远程访问通信系统的各种运行信息。替代传统的数据库轮换，保证数据的实时传输，大大减少网络数据流量和中心服务器的负担，保证中心服务器。稳定可靠。同时，YPT-BC600内置存储可选模块，可根据用户需要将数据保存一定时间，确保在通讯链路出现故障时数据不会丢失。尽可能保证数据的完整性和连续性。YPT-BC600还支持完成维护和监控，实时远程访问通信系统的各种运行信息。确保中央服务器。稳定可靠。同时，YPT-BC600内置存储可选模块，可根据用户需要将数据保存一定时间，确保在通讯链路出现故障时数据不会丢失。尽可能保证数据的完整性和连续性。YPT-BC600还支持完成维护和监控，实时远程访问通信系统的各种运行信息。确保中央服务器。稳定可靠。同时，YPT-BC600内置存储可选模块，可根据用户需要将数据保存一定时间，确保在通讯链路出现故障时数据不会丢失。尽可能保证数据的完整性和连续性。YPT-BC600还支持完成维护和监控，实时远程访问通信系统的各种运行信息。
n 数据采集层
数据采集层负责实时采集各类能源监测仪表的消耗数据，为能源消耗管理系统提供原始能源消耗数据。

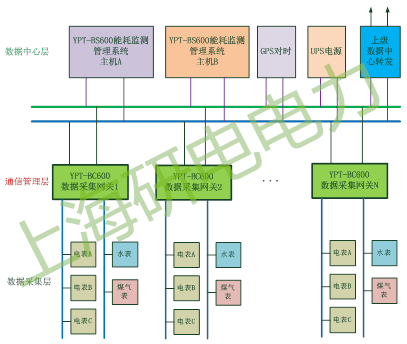

n YPT-BS300系统部署图
n YPT-BS300技术优势
n-范数
严格按照国家相关规范和技术指南要求进行研发，轻松组网实施省、市、地区政府能耗监测平台和企业集团能耗监测平台，硬件架构、软件功能、和数据传输。系统无缝连接。
专业的
产品设计紧密结合用户需求，提供专业的能耗数据采集、上传、统计、对比、分析、楼宇信息管理、能效宣传等功能和服务。
可靠的
用电数据采集终端用于能耗数据采集，并提供多种可靠的安全策略，包括支持断点续传等，避免数据丢失和滞后，保障使用安全可靠系统。
n 可扩展
适应客户分阶段建设的需求，满足用户对基础应用、小型应用、中型应用和大型应用的不断扩展需求，制定灵活的部署方案，有效控制初期投资。
n 可定制
不仅提供国标能耗检测功能，还根据地方政府和用能企业的能源管理需求，开发定制专业的能源管理功能能耗监测系统项目管理，提高工作效率。
n YPT-BS300智能建筑节能措施
YPT-BS300智能楼宇的能源管理主要通过楼宇设备管理系统BDMS来实现。BDMS系统可以按照预先安排的时间程序，对电源、照明、空调等设备进行优化管理，从而达到节能的目的。在工程中，通常采取以下节能措施：
n 计时法
根据建筑物的作息时间，按时启停控制设备，如风机、照明等。
n 温度延时法
根据建筑物内保温的延迟时间，提前关闭主空调或锅炉，以节省能源。
n调整水温
根据室内外实际温度调节空调系统的供水温度，设定合适的供水温度，减少系统主机的过度运行，达到节能目的。
n 经济运行方式
当室外温度达到13℃时，室外新风可直接作为回风；当室外温度达到24℃时，可将室外新鲜空气直接送入室内。在这种情况下，系统可以在处理回风系统时节省能源。
n 设备和其他终身运行
楼内冷热源主机、水泵、风机等设备等时交替运行，延长设备使用寿命，节省维护成本。
楼宇设备管理系统BDMS可为新建办公楼节省约20%的能源。
YPT-BS300建筑能耗分析管理系统，通过对各种智能电表、谐波电表、电表、水表、环境监测表等等大型公共建筑的数据采集，进行分项计量电能及能耗分析与管理。系统实现楼宇信息、系统管理参数配置、日志及用户管理、设备监控、环境监测、能耗指标、分项能耗、分店能耗、报表制作、数据处理等功能。
n YPT-BS300能耗监测管理系统主要功能
YPT-BS300楼宇能耗监测管理系统具有友好的人机交互界面，可实时、定期采集现场设备参数及开关状态，并将采集的数据上传至上级数据中心。系统还提供实时曲线和历史趋势曲线分析，以及满足用户设计需求的报表、事件记录、故障报警等功能。整个系统可以实现对所有回路能耗的采集和统计，实现远程自动抄表和能耗监测等功能。
n 运行状态监控：通讯异常报警提示。
n 用户管理：不同的用户权限具有不同的操作功能，不同级别权限的密码修改操作功能，具有权限屋功能。
n 能耗、计量、分析、处理、发布等，实现能耗统计、能耗管理与考核、能效评价、能耗审计、能效宣传、能耗定额、节能服务，并负责各种日报的生成，各种数据曲线、饼图、直方图等的生成。
n 打印导出：所有报表和界面均可打印，或导出为EXCEL、WORD格式
n 数据收集和存储
数据的收集和存储是整个系统的基础。没有大量的数据，就无法进行有效的分析，没有有效的分析，就无法得出正确的能源管理措施。可以使用 YPT-DC600 数据网关通过通信管理层收集数据。数据内容主要包括：建筑环境参数、设备运行状态参数、各设备能耗数据等。获取的参数越多，运行周期越长，越容易得到准确的结论。但是，如果参数过多，则会造成建设成本的大幅增加。因此，数据可以分为：根据每个建筑物的具体情况，系统运行所需的基本数据和辅助数据（可选数据）。成本之间的平衡。
n 能耗数据分析
通过对建筑能耗数据的统计分析，结合模型建筑能耗对比，确定建筑能耗对比，了解建筑能耗状况和设备能耗效率确定，从而为建筑物的能源管理提供优化措施。能耗数据分析模块是能耗管理软件的精髓。目前市场上各种软件的算法不尽相同，其效果有待市场验证。而基于模糊语言变量和模糊逻辑推理的计算机智能控制技术的发展将极大地提升能源管理水平。
n 能源控制与管理
建筑节能措施主要通过建筑设备管理系统BDMS来实施。能源管理平台与BDMS系统的完美结合是能源管控措施实现的保障。
n 能源管理报告
用表格和图片来反映建筑物的能源使用情况、设备能耗、设备运行效率、能耗历史曲线等，满足不同人群的需求。系统提供WEB服务，授权的远程用户可以通过浏览器了解楼宇的能源使用情况。
n 能量分析软件功能
YPT-BS300建筑能耗分析管理系统能耗数据采集方式包括手动采集方式和自动采集方式。人工采集的数据包括建筑基本情况数据采集指标和其他不能自动采集的能耗数据，如建筑消耗的煤炭、液化石油、人工煤气等能耗数据。自动采集方式采集的数据包括建筑能耗数据和分类能耗数据。
n 大型公共建筑或建筑物的信息管理
YPT-BC300系统提供了标准的人工信息录入接口，可以组织录入各个被监控建筑的基本信息，并支持人工录入历史能耗数据的功能。
YPT-BC300建筑能耗分析管理系统的数据库也完全基于114号文。根据建筑的使用功能和能耗特点，国家办公建筑和大型公共建筑分为以下几类8类：
1、写字楼2、商场建筑
3、酒店餐饮建筑4、文教建筑
5、医疗大楼6、体育大楼
7、综合建筑8、其他建筑
n 能耗数据实时监控
系统采集站定期采集各监测点的仪器参数，并上传到当地建筑能耗分析管理系统数据库。用户可在本地实时查看能耗监测情况。
n 建筑分类能耗分析
系统在完成数据处理和上传的同时，对建筑能耗进行分类分析。这部分功能符合114号文的定义，将建筑能耗分为以下六类：
1、功耗
2、用水量
3、用气量（天然气或煤气）
4、集中供暖消耗
5、中央冷却消耗
6、其他能源应用（如中央热水供应、煤炭、石油、可再生能源等）
n 分项能耗分析
照明插座用电：建筑物主要功能区的照明、插座等室内设备用电。主要包括照明及插座用电、走廊及应急照明用电、户外景观照明用电。
空调用电：主要包括冷热站用电和空调终端用电。
用电：主要包括电梯用电、水泵用电、风机用电。
特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或其他特殊用电。
建筑总能耗为各类建筑能耗（水耗除外）折算标准煤量之和。
总用电量=∑每台变压器总表直接测量值
分类能耗 = ∑ 每个分类能耗表的直接测量值
分项用电量=∑各分项用电量表直接测量值
单位建筑面积用电量=总用电量/总建筑面积
单位空调面积用电量=总用电量/总空调面积
n 能耗同环比对比分析
统计建筑物或区域的每小时、每天和每年的能耗，并以曲线图、条形图等不同方式显示，并支持报表输出。
n 建筑节能辅助诊断
系统可提取同期各类能耗数据进行对比分析，建立基准值并确定各监测点能耗的能耗水平，提出能耗改善的完整诊断流程，给予能源消费分析报告。
n YPT-BS300能耗监测管理系统应用领域
用于政府能耗监管部门，用于省、市、区政府建设委员会、经贸委、机关事务管理局建设省、市、区域建筑能耗监测平台。也可广泛应用于工业、商业企业、学校、机关、事业单位建设自己的能源管理系统。实现楼宇、楼宇、工业厂房等能源使用的集中监控、管控服务。
