摘要：大型公共建筑总面积不到城市建设总面积的4%，但能源消耗总量却占全国城市总用电量的22%。大型公共建筑年用电量达到70~，属于普通住宅建筑。 10到20次。公共建筑是大型节能住宅。做好公共建筑节能工作，实现节能减排目标，推动和带动全社会节能工作“转方式、调结构”，具有重要的战略意义。结构”。
本文介绍了苏州工学院的一种能源管理系统，该系统利用智能电表采集配电现场的各种电气参数和开关信号。系统采用现场组网的方式，通过现场总线通讯远程传输到后台-5000能源管理云平台，实现对配电回路用电量及各子项用电量的实时监控。
关键词：大型公共建筑；分类项目；学校；能耗监控系统
01
//概览
苏州技师学院成立于1960年，是苏州市人力资源和社会保障局下属的一所公办全日制技术学院。学院紧邻石湖风景区，风景秀丽，占地255亩，建筑面积20亩。是第一批全国职业教育改革发展示范学校和第一批全国职业培训学院试点单位。先后被授予“全国高技能人才培养基地”、“全国职业教育先进单位”、“全国技能大赛突出贡献奖”等荣誉称号。 ，实现全学院能源消耗的统一管理，帮助发现潜在的节能机会能耗管理系统，大幅度提高能源效率，为建设节能型社会发挥作用。
系统解决方案
根据客户需求和项目实际情况，系统组成方案由DDSD三相多功能轨道台1352组成的安科瑞单轨轨道台和数据库服务器和能源管理组成的通讯管理机组成云平台软件。
客户需求
学院四栋教学楼共有128间教室，每间教室均配备柜式空调。空调旁边有一个PZ30配电箱。由于空调多且分散，经常出现开启不合理或关闭不及时，造成能源浪费。
因此，在传统能耗监测和能耗分析的基础上，学校也希望通过后台软件或手机对这些柜式空调进行集中管理，实时监控空调运行状态。 APP实现远程开启或关闭空调电源，统一设置空调电源的开启和关闭时间，并根据设定的时间自动切断电源。为了减少人员现场检查的工作量，随时发现不合理的空调，可以减少空调的能耗。
02

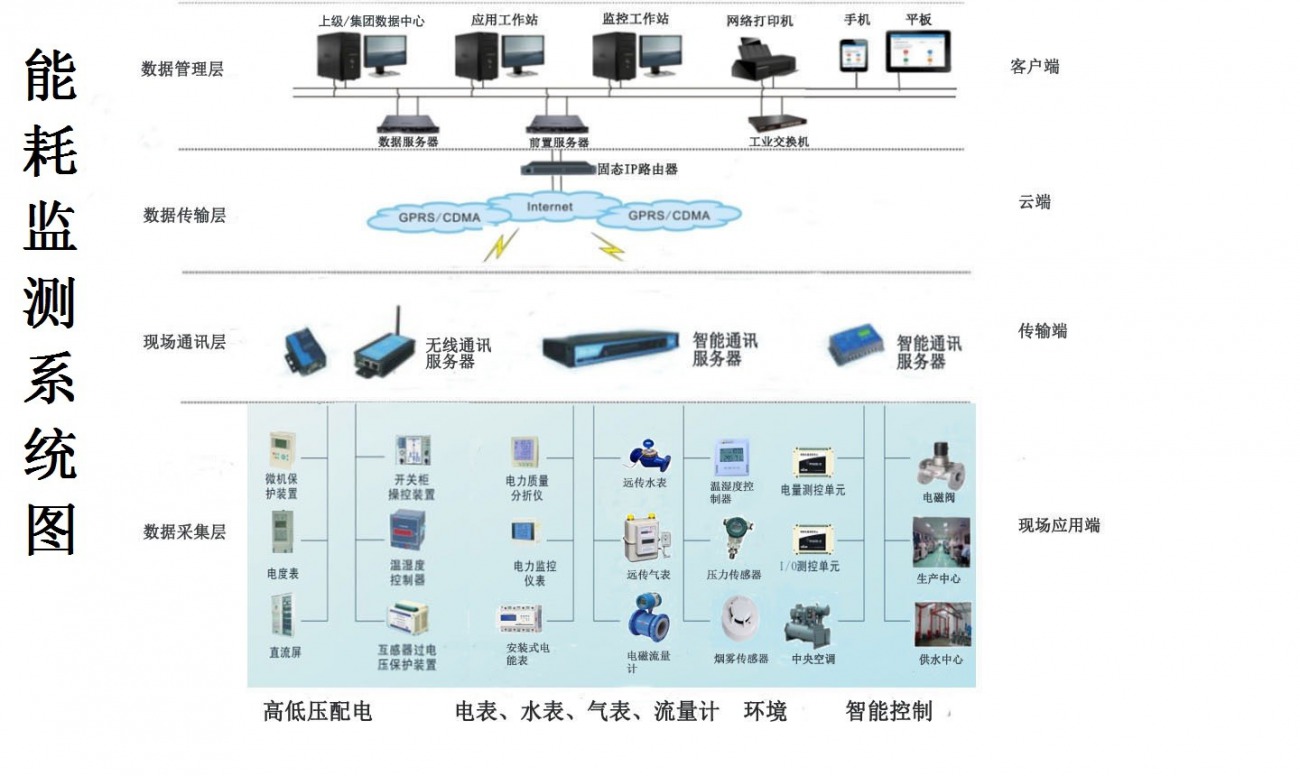

///系统架构
●两个变电站110个用电监测点——完成整个变电站所有配电回路的用电监测；
●4座教学楼共136个用电监测点——完成了128个普通教室和4个圆形教室的总用电监测；
●实训楼内设有20个电力监控点——每层电力监控；
●宿舍区4个用电监测点——掌握宿舍整体用电监测；
5个公共建筑，包括图文中心、会议中心、体育馆、食堂等15个用电监控点——实现每层用电监控；
●户外照明-三路独立电源监控。
每栋楼都配备了ANet-2E4S1智能网关，定期将采集到的能源数据上传到能耗服务器。无线电表通过对教室柜式空调-NK(NB)的管理实现，电表通过NB与服务器通信。
03

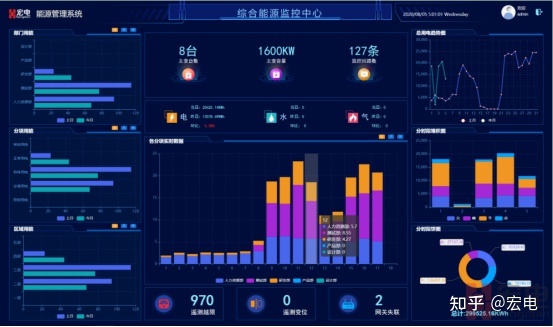

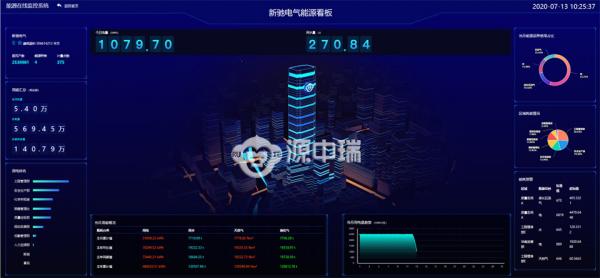

///界面展示
04
///////实现函数
1.能耗数据上传软件功能要求：数据可以上传到相应的区域平台；上传周期可灵活设置，上传数据加密。
2.支持浏览器、客户端、APP访问能耗数据，方便用户使用。
3.提供用户扩展监控点配置页面。
4.数据存储时间不少于3年，满足用户查询历史能耗数据的需求。
5.系统具有完善的权限管理功能，保证用户只能访问权限内的功能和数据，避免未经授权的操作和数据泄露。
6.与第三方的接口和协议接口。
7.支持实时功耗监控：可显示配电图，支持查看电压、电流、有功/无功、有功/无功、功率因数、频率等功率参数。
8.支持在水管网地图上实时监控各楼层及重点用水区域的用水量。
9.支持智能电表、远传水表、电能表、温湿度传感器、数据采集器等测量设备的监控，实时显示仪表的通讯状态和数据。
10.系统支持抄表、日报表、月报表功能、表格导出。
11.支持配置各种异常告警模型，包括通讯故障告警、能耗告警、参数告警；通过弹窗、铃声、声音等方式提醒用户报警。
12. 提供能耗的手动输入。
13.提供标准煤耗能功能。
05
//推荐设备
ANet系列网关
主要特点：
接口丰富：支持串口..4G.Lora；
支持-RTU.DL/T645.CJT/188.MQTT.104.能耗规定等；
功能强大：支持电报警、分级报警、数据计算、断点续传、数据加密等；
轻松管理：远程配置、远程升级、远程监控。
网关报告：
电磁兼容性：
GB/.2-2018《电磁兼容测试与测量技术的静电放电抗扰度测试》4级。
GB/.6-2017《射频电磁场辐射抗扰度测量技术》3级。
GB/.4-2018电磁兼容测试与测量技术电子快速瞬态脉冲串抗干扰测试4级。
GB/.5-2019《电磁兼容测试与测量技术浪涌（冲击）抗干扰测试》4级。
GB《信息技术设备无线电干扰限值及测量方法》9254-2016合格。
GB/T《信息技术设备抗扰度限值及测量方法》17618-2015合格。
06
//结论
2020年，学院向江苏省管理局申请设立江苏省事业单位节能示范单位，并通过《事业单位设立节能示范单位七项指标要求》 “江苏省事业单位节能示范单位”“江苏省事业单位节能示范单位”验收，并获得“江苏省事业单位节能示范单位”称号。
随着社会的发展和时代的进步，学校的数量逐年增加。作为能源消耗大的地方之一，学校的节能减排形式十分严格。因此，在学校实施节能减排措施非常必要。做好学校节能工作，对于推动和推进学校节能工作，实现节能减排目标具有重要意义。返回搜狐，查看更多
