1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。 99% 的建筑物是能源密集型的；只有4%的现有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

2 项目概述

上海某高校综合服务中心装修（食堂）工程。食堂工程改造，共3层。现场食堂有42个电表和29个水表。

本项目主要解决基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对电能介质的统一综合管理，可以查询和分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学管理能源使用，从而减少能源使用成本。在建设节约型社会中发挥作用。

3 系统架构

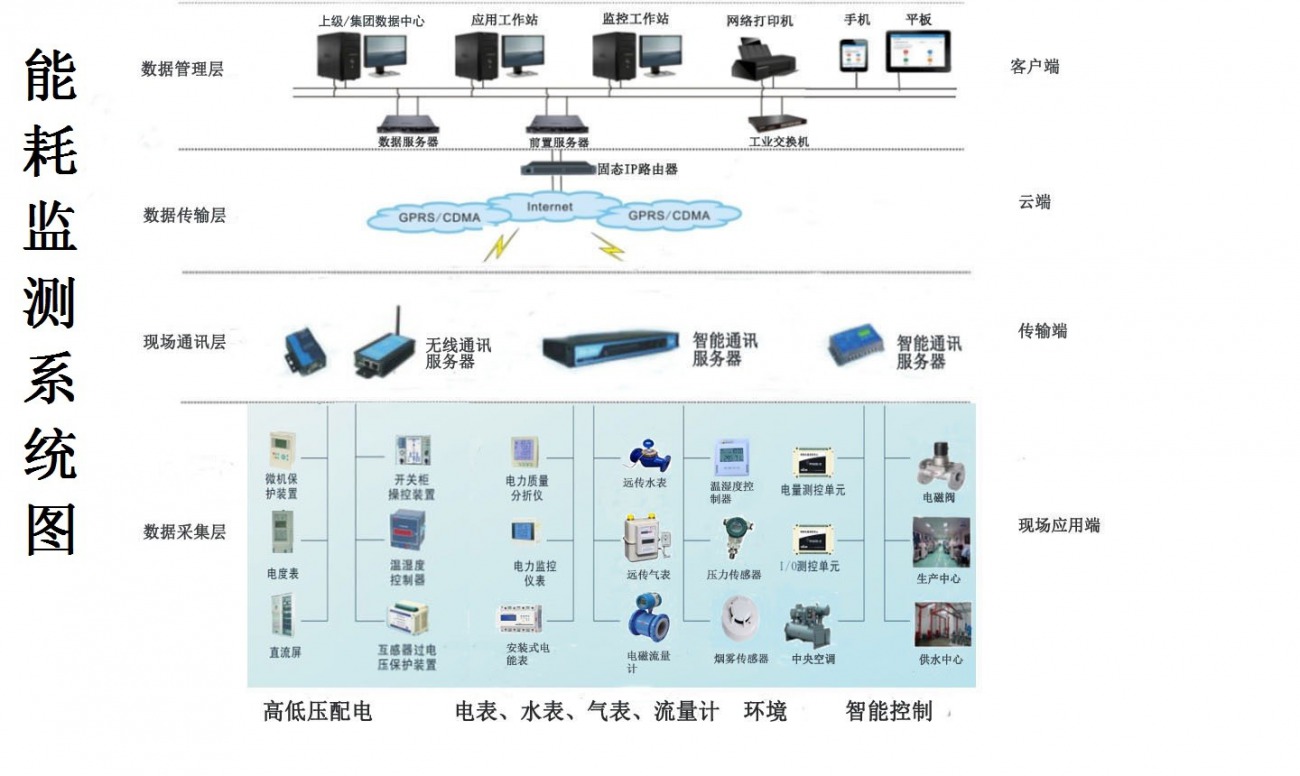

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具企业能耗管理系统，为大型公共建筑的实时数据采集和远程管理提供基础平台，可用于与其他楼宇自动化系统进行数据转发，形成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

ACR电能质量分析仪内含仪表，是我公司按照IEC标准设计并与国际技术同步的综合电能监测仪。产品具有三相交流功率测量、多速率功率测量、四象限功率测量、谐波分析、电网质量分析、遥信输入、遥控输出、网络通讯等功能。还具有电网波形实时跟踪显示和SOE事件记录功能，主要用于供电质量和电力管理的综合监测诊断。

ANet-2E8S1是一款自主研发的通用型智能通讯管理机，适用于国家机关、企事业单位、社区事业单位、住宅商业楼宇、宾馆、饭店及商场等领域。 、油、冷、热等形式的消耗和能耗分项计量数据采集需求。

网关可设置触发报警、触发主动上传、断点续传功能。网关内置内存可存储现场数据约15天。网络恢复后，会从断点处开始上传数据，保证数据不丢失。

大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。 10到20次。公共建筑是节能降耗的重大工程。上海某高校综合服务中心装修（食堂）工程的节能工作，对推进和带动节能工作，实现节能减排目标具有重要意义。
