1、概述

随着数据中心的快速发展，数据中心的能源消耗问题越来越突出，数据中心的能源管理和供配电设计成为热门 高效可靠的数据中心配电系统解决方案是提高数据中心电源效率、降低设备能耗的有效途径。数据中心要实现节能，首先要对每一个用电负载进行监控，数据中心的负载回路很多。传统的测量仪器无法满足成本、体积、安装、施工等要求。中心集中监控所需的多路监控装置。

2、参考标准

《数据中心设计规范》

《数据中心通信基础设施标准》

《数据中心综合监控系统工程技术标准》

DB31/T1302《数据中心能耗在线监测技术规范》

CDCC《数据中心监控系统技术白皮书》

3、配置方案

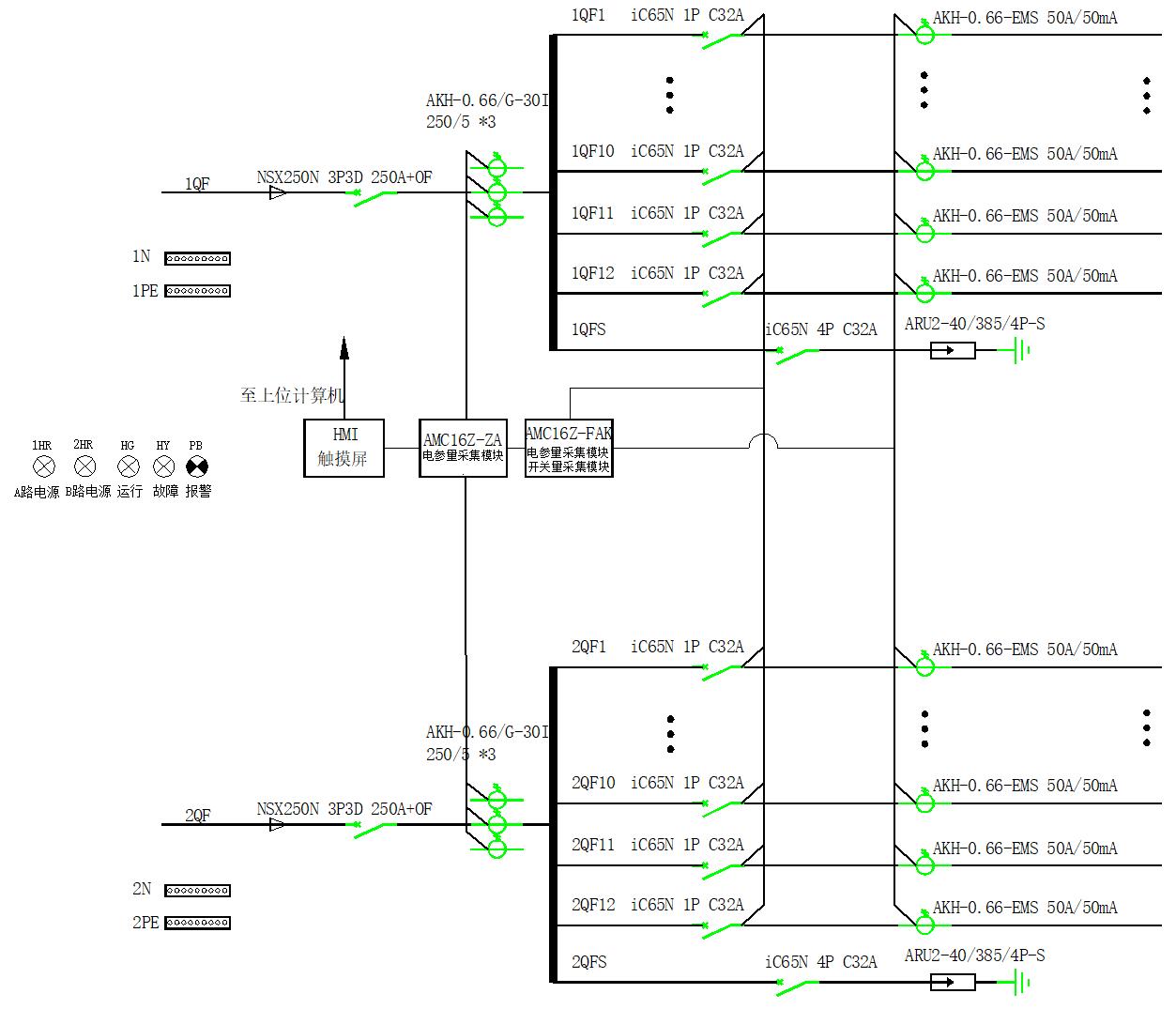

安科瑞交流精密配电监控装置系列是专为数据中心服务器电源管理而设计的测量装置。该装置设计紧凑，可实时监控A+B两条进线和96或192出线的全电气参数、输入输出开关、避雷器状态。所有测量通道的报警阈值均可独立设置。出线超限事件立即触发系统声光报警，实现了传统仪表音量监控回路的高度集成。比如典型的配电图。

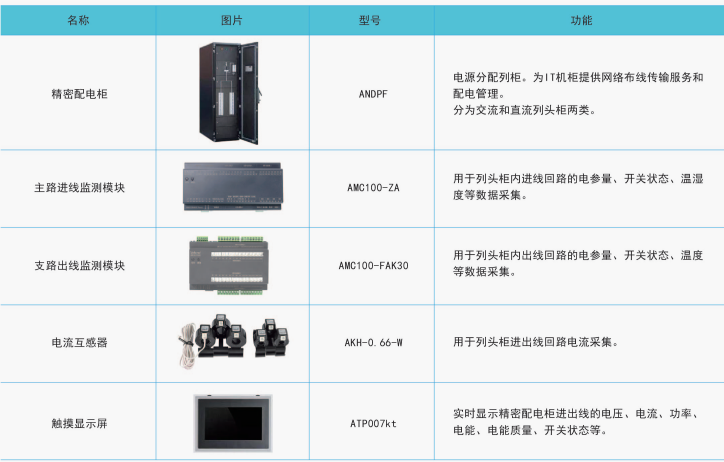

推荐配置

4、系统结构

系统本地安装，可通过柱头柜触摸屏查看分析。

5、本地触摸屏系统功能

● 主要道路参数

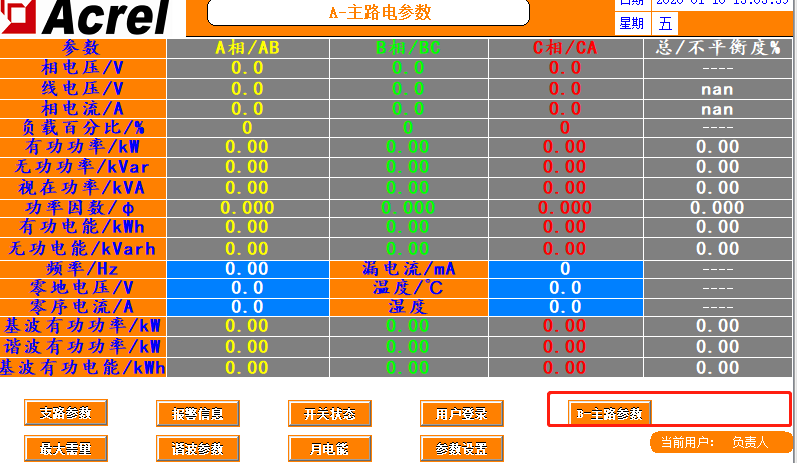

触摸屏开机后第一个界面是主线参数界面。如果有多条进线能耗管理系统方案，可以点击右下角的按钮切换查看其他进线的参数。

● 分支参数

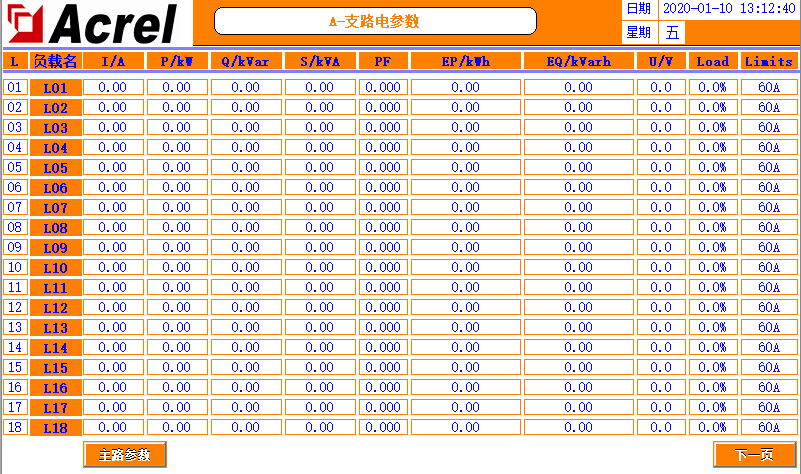

在主参数界面点击“分支参数”进入。如果有多条放电线路，先在主电路参数界面进入对应的主电路，然后点击“支电路参数”。
