摘要：随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制写字楼、医院、商场等场所的能源消耗，已成为迫在眉睫的亟待解决的问题。传统能源消耗只能以月/季/年为周期进行。然而，写字楼、医院、商场每天每时每刻都在进行，能源消耗也每天每时都在发生。本文介绍了妙泉健康中心项目。系统采用现场联网的方式。联网后，

关键词：医院；能耗监测系统；ACREL-5000

1 简介

随着节能工作的深入，科学的能源利用管理方法越来越多样化。能耗管理系统可实时监控写字楼各种能源的详细使用情况，发现写字楼能耗薄弱环节，提高写字楼管理水平，降低运营成本，提供直观、科学的为节能降耗奠定基础。妙泉健康中心能耗管理系统通过能源采集和管理降低能耗。

2 项目概况

妙泉健康中心项目监控的主楼层配电箱：共30台PZ72L，共20台。

3 系统架构

安科瑞企业能源管理平台采用自动化、信息化、集中管理模式，对企业的生产、输配、消费环节实施集中、扁平化的动态监控和数据管理。压缩空气等各种能源的消耗，通过数据分析、挖掘和趋势分析，帮助企业针对各种能源需求和能耗、能源质量、产品能耗、过程能耗、主要耗能设备能耗. 对利用情况进行能耗统计、同比对比分析、能源成本分析、能耗预测、碳排放分析等，为企业加强能源管理、提高能源利用效率、挖掘节能潜力、节能考核等提供基础数据和支持。用于钢铁、石化、冶金、有色金属、矿山、医药、水泥、煤炭、物流、铁路、航空工业、木材、化工原料，以及机电设备、电器产品、工具制造等。

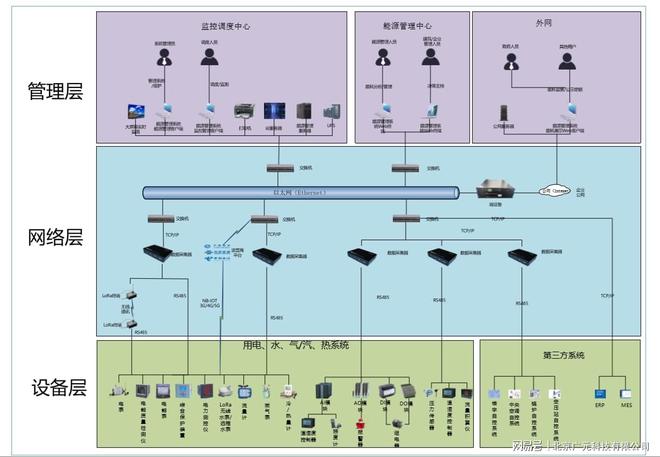

Acrel-5000能耗分析管理系统根据现场实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后通过TCP/IP将数据上传到监控主机网络。具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。仪表分布在配电室，所有仪表通过485屏蔽双绞线敷设到能耗网关，再通过能耗网关到系统主机，完成仪器数据的采集和管理。

站点通过工厂内网与平台通信，平台搭建在客户配置的服务器上。建设完成后，客户可以通过任何可以上网的地方登录网页，通过账号权限查看各个地方的运行状态。

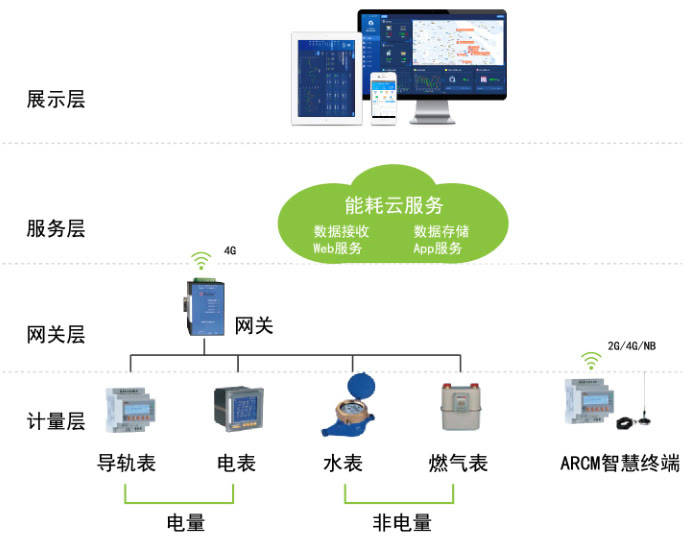

系统可分为三层：现场设备层、网络通信层和平台管理层。

现场设备层：主要连接网络中的各类仪表，用于水、电、气等参数的采集和测量，也是构建配电、用水、用气的必要基础元件系统。以数据采集为重任，这些设备可以是公司各系列带通信网络的电表、温湿度控制器、开关量监控模块，也可以是合格供应商的水表、燃气表、冷热表.

网络通信层：包括现场智能网关、网络交换机等设备。智能网关主动采集现场设备层设备的数据，可以进行协议转换、数据存储，并通过网络将数据上传到已建立的数据库服务器。当网络出现故障时，智能网关可以将数据存储在本地。从中断的位置继续上传数据，保证服务端数据不丢失。

有多个下行通信接口和一个或多个上行网络接口，用于对目标区域内所有智能监控/保护设备的通信数据进行组织汇总，并实时上传主站系统完成功能遥信和遥测；

支持接收上级主站系统指令，转发给目标区域内的智能串联单元，完成厂内各开关柜的远程开合或设备参数设置，实现远程控制。遥控、遥控功能，实现遥控输出调度指令的目标；

提供丰富的协议库支持，实现不同二次设备供应商的智能设备互联互通。ANet智能通讯管理机作为自动化系统网络与监控设备之间的通讯接口设备，实现协议转换、接口匹配、数据转换三种功能；

提供RS485通讯端口，每个端口可接32个仪表（低压综合保护，建议每个端口接不超过10个）；

每个通讯口承载的设备数量可根据仪器设备的通讯波特率、通讯线路的长度以及客户对通讯数据的刷新速度要求来确定；

实时并行多任务处理和第三方设备接入与上位系统的连接和通信，支持软件配置。通过专用的配置管理软件，可以为不同通道上挂载的设备选择不同的通信协议，在不改变软件程序的情况下，通过改变配置文件即可改变连接到通信管理机的仪器数量和数据信息。

平台管理层：包括应用服务器、WEB服务器和数据服务器，通用应用服务器和WEB服务器可配置为一体。

4 系统软件模块

● 综合能耗主界面

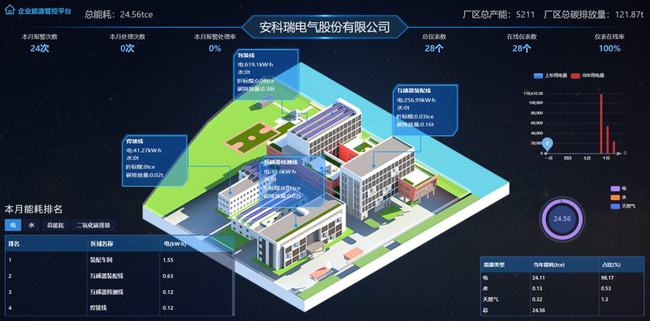

主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

● 分行能耗

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

● 逐项能耗统计

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图为不同分项当天和昨天的能耗直方图（蓝色柱代表今天，绿色柱代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能源消耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

● 分项能耗报告

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

● 能耗同比和环比分析

系统可以对主要耗能设备的能耗进行逐年分析，分析上年同期值和上月值，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；

● 配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

●运行监控

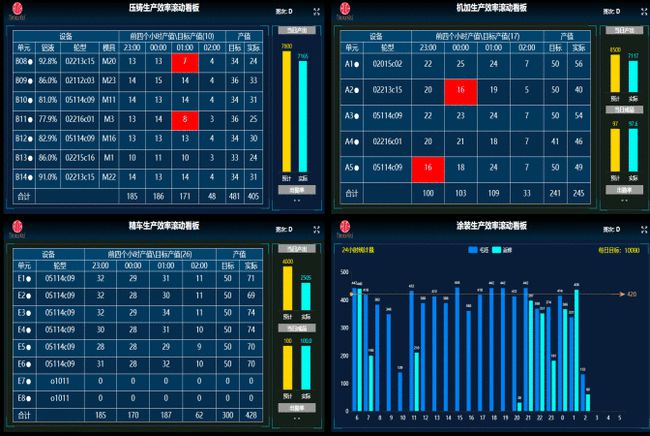

能源管理系统动态显示，对企业使用的各种能源（电、水、蒸汽）进行实时监控，并提供从概览到具体的动态图形显示，并提供区域数据监控，在工厂平面图中或车间平面图 快速浏览管理的能耗数据。

系统提供能源管理系统运行状态实时监测功能，实现对能源系统运行过程中关键能耗状态参数变化趋势的实时监测，耗能设备及系统运行报警事件，从而保证整个能源供应、转换和消耗过程的安全、可靠、稳定。系统提供图形化工具，不仅可以配置数字监控界面，还可以显示实时趋势。

l 显示变配电系统主要电气接线图，实现对电压、电流、频率、功率、功率因数、三相等全功率参数和开关断路器状态的实时监控不平衡、谐波等参数。

l 水、气、压缩空气等系统各支管分布示意图，实时监测流量、压力、温度等参数；

l 实时监控用能设备系统（如空压机等）的运行状态和用能参数；

l 实时事件报警监控，如过压、过流、欠压等保护信号报警，系统通讯中断，功率、非功率参数超限工厂能耗管理，能耗超标预警。

l 监控空调运行状态，可远程设置工作模式、室内温度值、三速风扇、水阀开/关。

●分析报告

系统提供的用户分析报告主要是为企业中高层管理人员提供企业能耗数据统计汇总和分析结论的展示，重点是对整体能耗的描述现状和变化趋势。一般包括企业的能源利用率、线损、设备运行、运维、能耗趋势排行、能耗排行、综合能耗排行等。各种图形化组件的配置成为用户分析报告，让用户了解系统运行情况，方便用户发现设备异常，发现改进点，挖掘节能潜力。

5 展望

根据能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

◆ 建立建筑能耗计量系统：根据现场用电结构，监测到配电室级，可准确统计进出回路回路。关于）。

◆ 将采集的数据存储并形成可视化图表：系统采集数据并入库后，系统可满足报表查询和导出，并以条形图的形式显示能耗趋势，为客户提供更好的体验。

◆ 高耗能点诊断：管理人员可通过系统采集数据，有针对性地逐环逐环分析，通过一阶段分析找出高耗能点。

◆ 通过能耗分析改进管理和运行模式：针对高能耗点，有针对性地改进管理操作，如：通知各组在下班时间关灯关机，并纳入绩效考核；大电路可错开，同时减少过负荷；通过能耗数据，可以降低公司的运营成本，增加利润。

六，结论

妙泉健康中心的能源管理系统是针对能源问题日益紧张、能源价格不断上涨的背景下的医院能源消耗而设计的。能耗管理系统建成后，不仅可以减轻员工的工作量，提高工作效率，而且直观的统计分析结果可以帮助管理者根据能耗情况做出正确的分析，对未来的发展做出正确的分析。决策对推动节能工作、实现节能减排目标具有重要意义。返回搜狐，查看更多
