1 概述

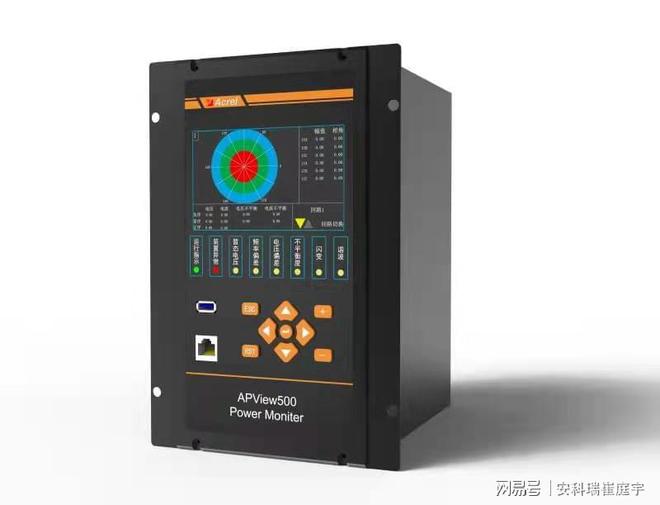

电能质量在线监测装置采用高性能多核平台和嵌入式操作系统，按照-4-30《测试与测量技术-电能质量测量》中规定的各项电能质量指标的测量方法进行测量方法”，并收集谐波分析。、波形采样、电压骤降/骤升/中断、闪变监测、电压不平衡监测、事件记录、测量控制等功能集于一体。电能质量指标参数测量方法的标准化和指标参数的测量精度，以及时钟同步、时间戳功能等方面，设备已达到-4-30A级标准，可满足110kV及以下供电系统的电能质量监测要求。广泛应用于化工、钢铁、冶金、医院、数据中心、交通建设等行业的电能质量监测。

2 特点

2.1 高性能硬件平台

设备采用基于SoC架构的ARM双核处理器，ARM1用于数据采样、电能质量数据计算，ARM2运行嵌入式Linux、TCP/IP协议、Http协议、Web服务器，对电能质量数据进行存储、统计和分析。设备每周期采样多达1024个点，测量精度高，可准确记录故障波形。采用eMMC进口高速存储芯片，容量达到32GB，可长期存储事件记录、故障波形等数据。800*480像素点阵彩色大尺寸液晶屏具有友好的人机界面，可现场查看实时波形和故障波形，方便用户分析故障。

2.2 丰富的接口资源

16个交流电压/电流通道，可同时接入多组电压电流，如单组电压电流、双组电压电流等；

16个可编程无源继电器插座，22个有源开关输入通道；

2个RS485接口支持-RTU协议；

4路以太网接口，支持-TCP、、Web；

1路GPS时间同步接口，支持IRIG-B时间同步模式；

1个RS232接口，用于连接打印机；

1路USB接口，可用于文件导出和设备维护。

2.3 可靠性设计

设备的软硬件具有连续完善的自检功能，抗干扰性能好。

3 功能简介

3.1 人机界面功能

设备面板配备5英寸彩色液晶显示屏，以图形方式显示主要电能质量监测指标的实时数据。可以设置设备的硬件时钟，设置、修改和查看监控参数，并具有密码保护。

3.2 记录存储功能：

监测点数据可实时保存，3min数据（保存最大值）在设备上最多保存3个月，然后按照“先进先出”进行更新原则。

3.3 统计函数

设备具有主要监测指标在线统计功能，可统计一天内监测指标的最大值、最小值和平均值。

3.4 通讯功能

设备提供多种通讯接口方式，实现监测数据的实时传输或记录的定时提取和存储。可通过工业以太网接口与远程电能质量管理中心通讯，或通过Modem或GPRS通过RS232/RS485接口与远程通讯。. 设备支持-TCP/RTU通信协议、IEC 61850 MMS协议。

3.5GPS时间同步功能

设备具有GPS硬时间同步接口，可接收IRIG-B码时间同步或秒脉冲时间同步信号，使时钟与远程管理中心保持一致。

3.6 报警功能

可根据用户设置的电能质量指标限值启动指标报警功能。

3.7 录波功能

设备记录每个报警事件的波形，并提供手动波形记录功能。

3.8 本地PQDIF文件生成函数

统计数据和事件记录可以以 PQDIF 文件格式保存。

3.9网络功能

集成嵌入式Web功能，支持不同权限级别的用户登录访问。不同级别的用户使用不同的8位密码登录，分别为“Guest”：；“行政人员”： ********; “调试器”：********。用户可以通过浏览器直接连接设备，可以实时查看电能质量数据和设置设备参数。

Acrel-7000工业能耗管理云平台具有电能质量在线监测功能能耗监测管理，对配电室负荷、谐波、最大需量进行统计分析，识别极值和发生时间。具体测量功能如下：①谐波含量；② 三相不平衡；③功率因数避免被罚款。

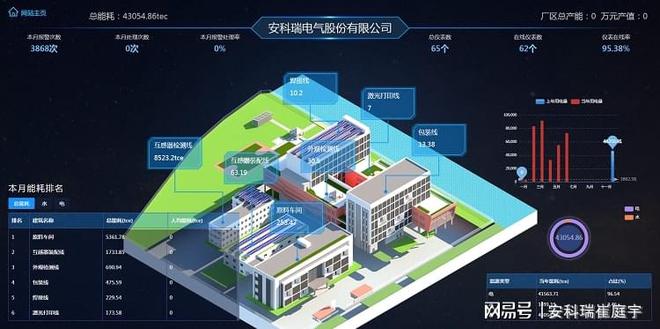

Acrel-7000工业能耗管理云平台实时监控水、电、气等能源消耗，确保能耗环节安全、持续、稳定运行，并展示配电图、能量流图、能量平衡网络图，以及能源计量网络功能，如图表。

工业能耗管理云平台主要由现场监测设备（主要包括电能表、电能质量在线监测设备、水表、蒸汽表等）、网络通讯设备和能源管理系统软件组成。，实时掌握能源消耗状况，计算分析各种设备的能源消耗数据，结合生产过程的评估，实时提供在线能源系统平衡信息和调整决策方案，确保科学，及时合理的能源系统平衡调整，从而提高能源利用水平，实现生产过程中能源的优化分配和供应，
