1.项目背景说明

为贯彻落实《重点用能单位节能管理办法》（国家发展改革委令2018年第15号），《国家发展改革委关于开展节能减排工作有关事项的通知》重点用能单位“十万”行动（发改环资[2017]1909号）国家发展改革委办公厅《关于印发“百家”名单的通知》重点用能单位”（国家发改委环字[2019]351号），进一步推进重点用能单位能源消费总量和强度“双增”。各省市有关主管部门已陆续下发通知，要求纳入“十万”行动的重点用能单位落实节能主体责任，加强节能管理，推进节能减排建设工作。按照《重点耗能单位能耗在线监测系统规划》（发改环字[2017]1711号）等要求，建设接入终端系统，接入省重点耗能单位能耗及时在线监测平台，对不符合要求的重点能耗单位能耗进行在线监测。系统建设中未配备和使用电能计量器具的，依法依规责令限期改正，逾期不改正或者不符合要求的，依法给予处分。严格按照相关法律法规执行。

2.客户需求

建设完善的能耗在线监测系统，对煤炭、电力、焦炭等能源介质等各类能源数据进行分析和监测。监测平台具备将数据上传至政府侧能耗在线监测平台的条件。根据国家能耗计算规则能耗管理app，对数据进行汇总计算，得出相关能耗指标，并提供报表输出功能。同时可以满足甲方后期升级到整个集团公司能耗在线监测系统的需要。

3.设计范围和参考标准

建设能源消耗在线监测系统，按照《重点用能单位能源消耗在线监测系统技术规范》和《能源在线监测系统推广建设工作方案》的要求，采集和传输相关数据。 《山西省重点耗能单位消费情况》到政府系统平台。计划如何实施整个系统，包括网络架构。根据实施方式，购买必要的硬件设备（以供应清单为准）。完成网络硬件配置。完成硬件安装和软件开发、配置和配置。软件要对120万吨和600的数据进行汇总计算，000吨按照国家能耗计算规则，获取相关能耗指标，并具有内外部报表输出功能。（能量数据暂时手动输入）

本项目参照以下标准：

GB/T 15587-2008 工业企业能源管理导则

GB/T 15316-2009 节能监测技术通则

GB/T 2589-2008 综合能耗计算通则

GB/T 13234-2009 企业节能计算方法

GB/T 23331-2012 能源管理体系

GB/T 13329 远动终端设备

Q_JDL 002-2015 企业能源控制中心建设规范

IEEE-802.X 系列局域网通信标准

IEC 61930 能源管理系统应用程序接口标准

DL 436 电力系统实时数据通信应用层协议

NECC-NHJC-01-2018 重点能耗单位能耗在线监测系统技术规范

用能单位能源计量器具配置管理通则

GB 21342 单位产品焦炭能耗限值

4.系统建设方案

4.1.系统架构

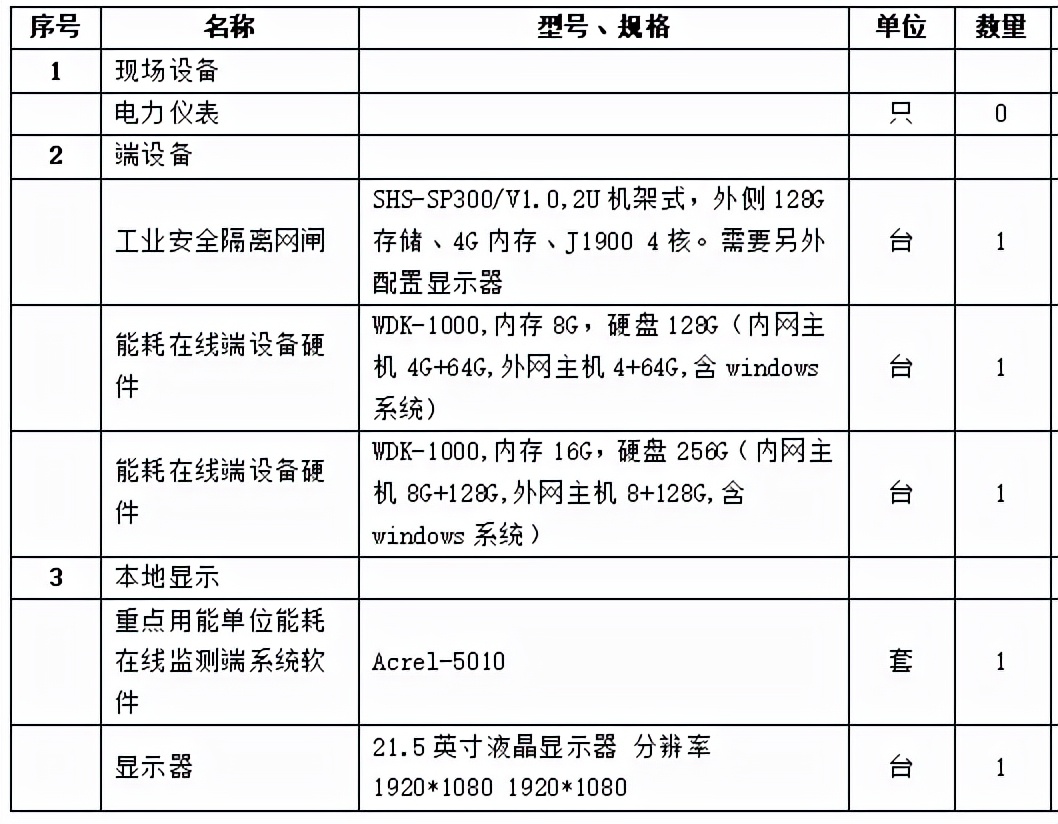

对于本项目，系统使用厂内局域网进行数据采集。该方案充分利用厂内现有网络，通信性能可靠，但需要一定的布线施工工作。配置清单如下：

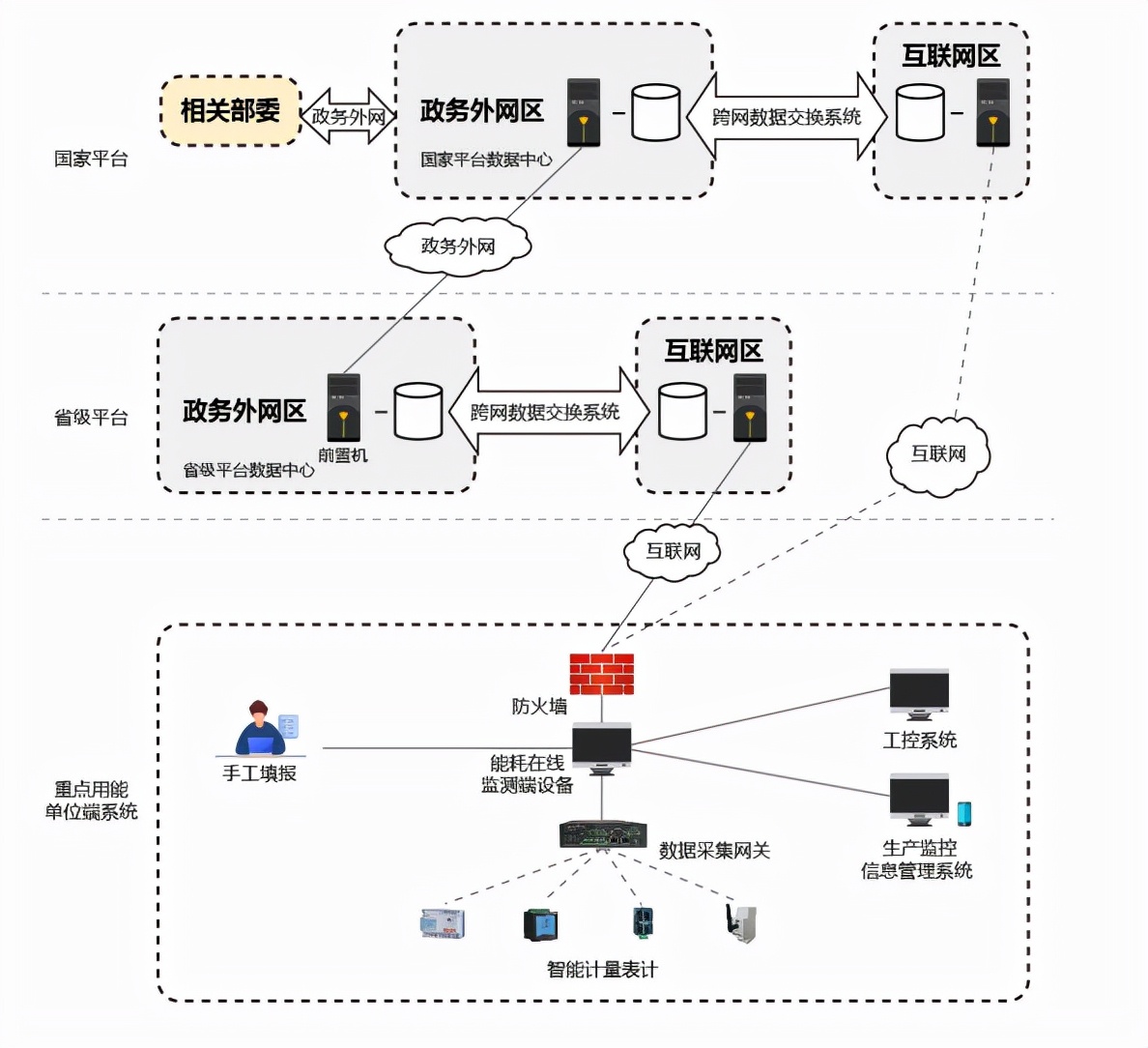

网络结构如下：

4.2.上传数据内容

根据《重点用能单位在线监测系统规范》和GB 17167-2006《用能单位能源计量器具配备和管理通则》，对企业能源进行采集。能源是指煤炭、原油、天然气、焦炭、煤气、热力、成品油、液化石油气、生物质能等直接或通过加工转化获得有用能源的资源。

规范要求的电能计量包括：

输入用能单元的能量和载能介质。

输出耗能单元的能量和载能流体。

能耗单位能量和载能工作介质。

能耗在线监测数据采集方法：

用电部分：外购电（新电表）共6个点，分别为423进线1号、423进线、425进线、425进线、458进线、458进线、458线2号,

进（购）煤量：取自甲方进皮带称重的模拟信号。

产品输出：取自甲方来料皮带称重的模拟信号。

特别说明：

当上述所有采集点的原测量仪器或系统均不满足在线采集条件时。可以手动输入。

本方案系统设计严格按照《重点用能单位能耗在线监测系统规范》要求设计，功能满足用能单位、二次用能单位、关键能耗设备。

4.3.数据收集

接入端系统支持以下类型的数据接入，适应关键用能单位可能存在的各种情况：

（1）根据（GB/）、DL/T645、CJ/T188等协议，可从现场仪表采集所需的能耗实时数据；

（2）可从数据采集器获取数据：可通过TCP（GB/）、MQTT、HTTPS等标准通信协议从数据采集器获取实时能耗数据；

（3）可从自动化信息系统获取数据：通过OPC协议从重点用能单位的自动化信息系统中采集所需的能耗实时数据；

（4）支持手动数据上报：对于不具备在线采集条件的数据，应提供手动数据上传方式。在线能源监测终端设备应提供数据接入的软件配置工具，并支持以上-提到了各种标准通信协议的软件配置界面，配置完成后可以在线运行基于SQL、OPC、DL/T645、CJ/T188协议的数据访问执行模块监控终端设备，根据配置制定的规则，定期从数据采集点获取数据，发送到数据处理模块，进行必要的运算处理，生成符合规范要求的上传数据，然后将其发送到数据上传模块进行编码和上传。

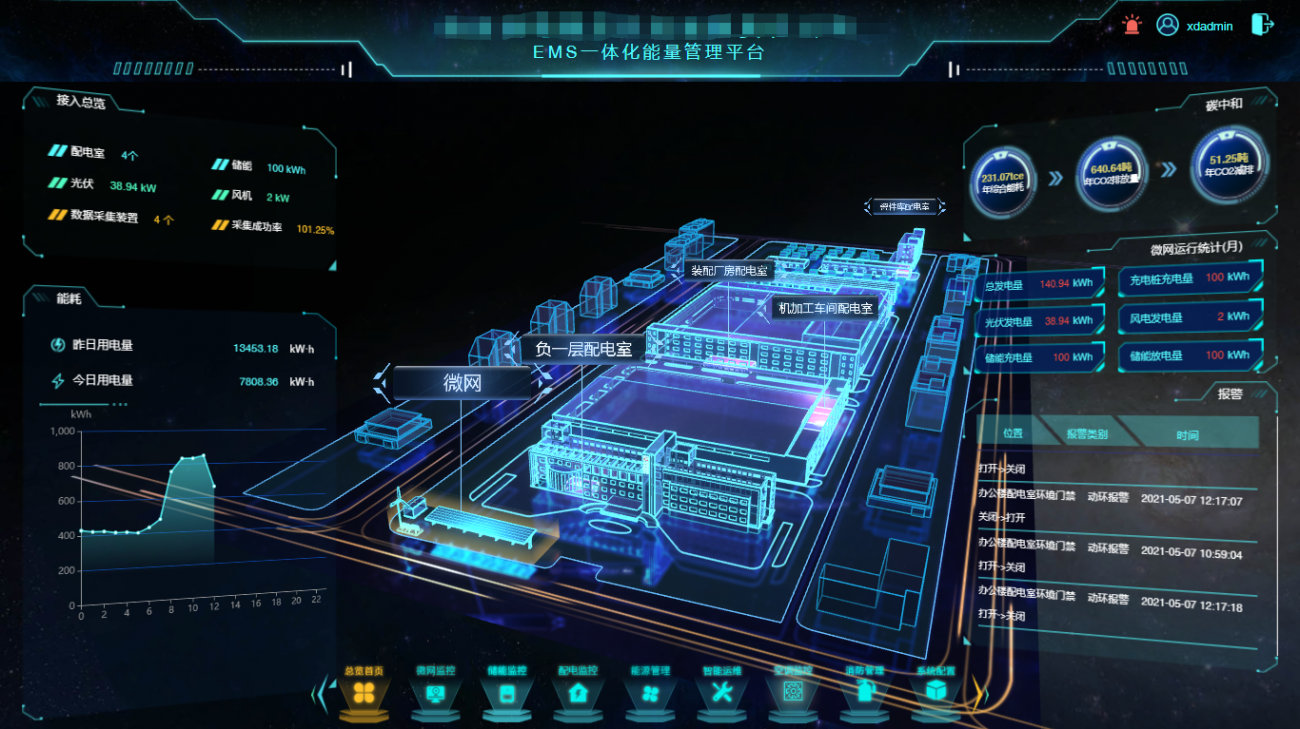

5.数据上传软件

数据上传软件用于重点用能单位与上层平台的数据通信。软件按照各地终端设备与平台的通信协议制作，保证数据上传和数据准确性。

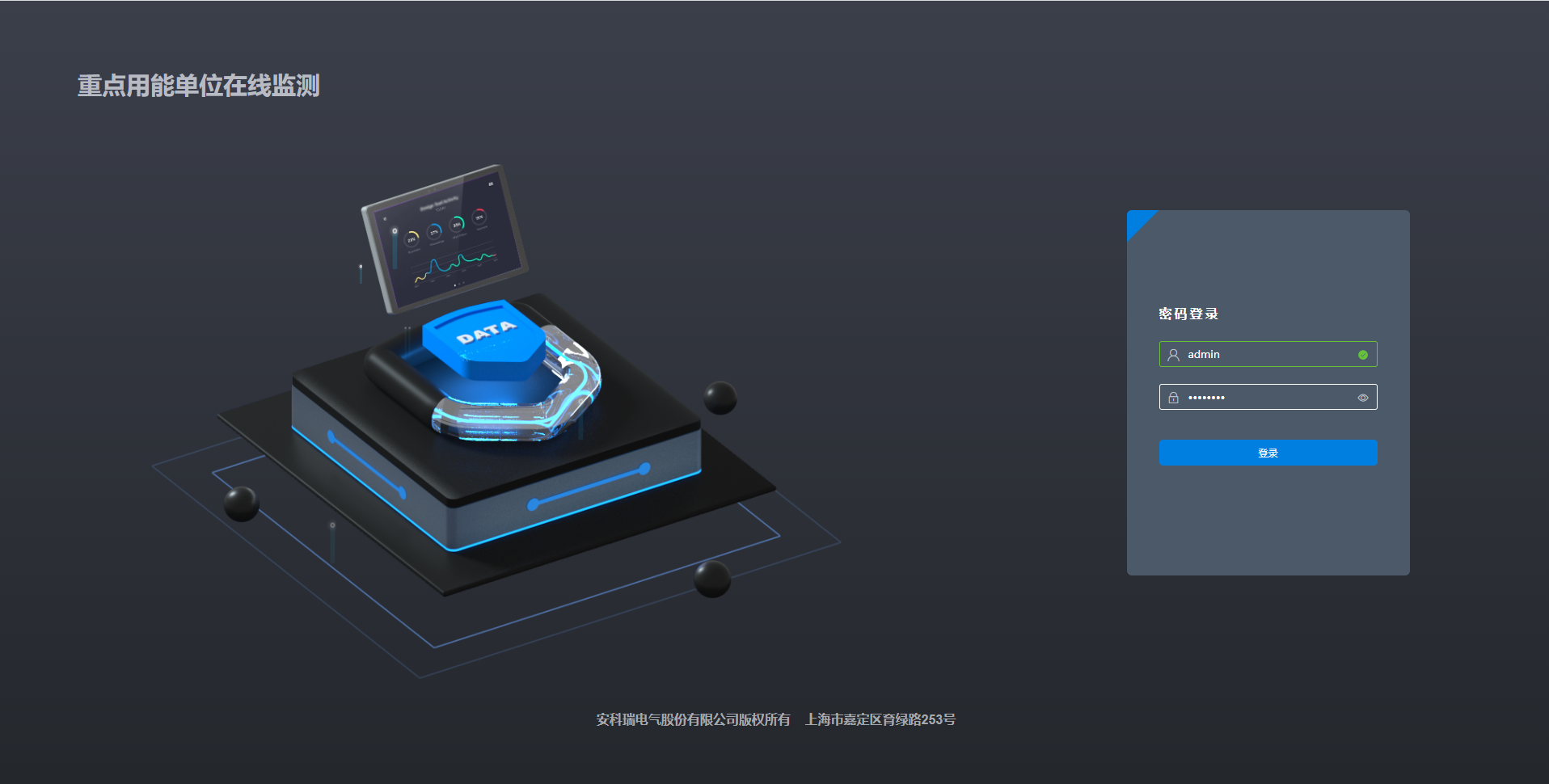

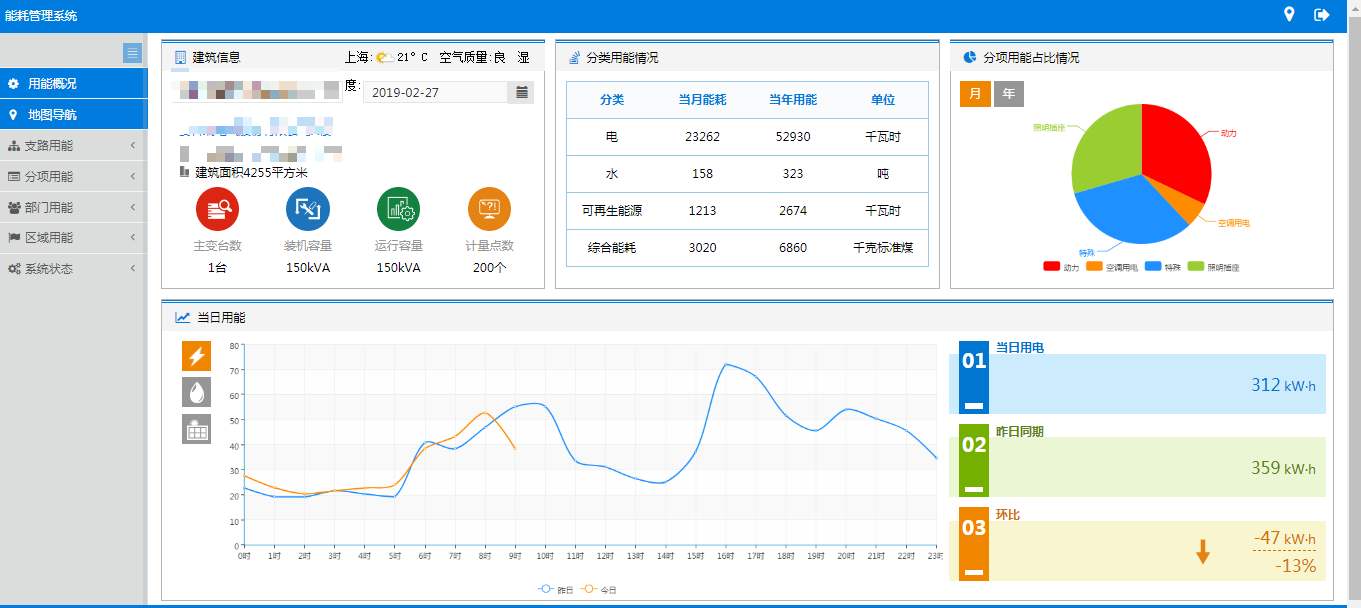

5.1.登录界面

重点耗能单元的在线监测只有在前期安装调试完成后才能使用，并可通过PC浏览器直接访问。

5.2.工作密钥申请

重点用能单位在线监测完成物理部署、入网和运行后，重点用能单位申请在线监测工作密钥。省级平台根据用能单位申请信息生成并返回重点用能单位在线监测工作密钥。该密钥用于后续交换接口安全。

5.3.填写基本信息

重点用能单位申请在线监测并成功获得工作密钥后，进行重点用能单位在线监测登记申请。升级平台负责根据用能单位登记申请信息进行线上线下审核，确认信息的准确性和有效性，并根据数据交换要求，设置上传时间等信息。用能单位的能耗数据。只有对重点用能单位的在线监测才能接入平台并使用接口。

重点用能单位在线监控并维护升级平台的原始访问密码。重点用能单位在申请登记时，将在线监测和使用省级平台返回的工作密钥。发送请求。

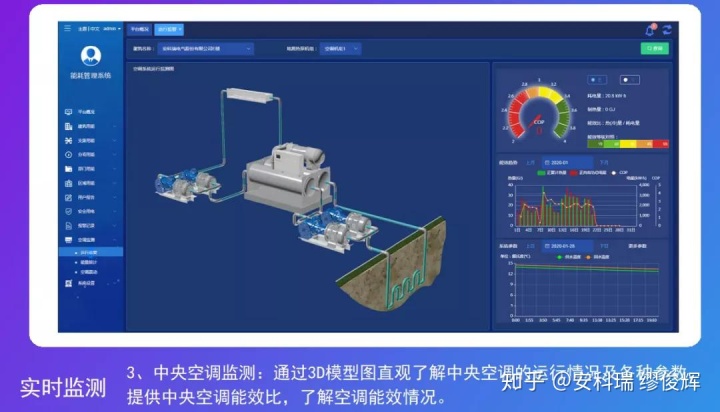

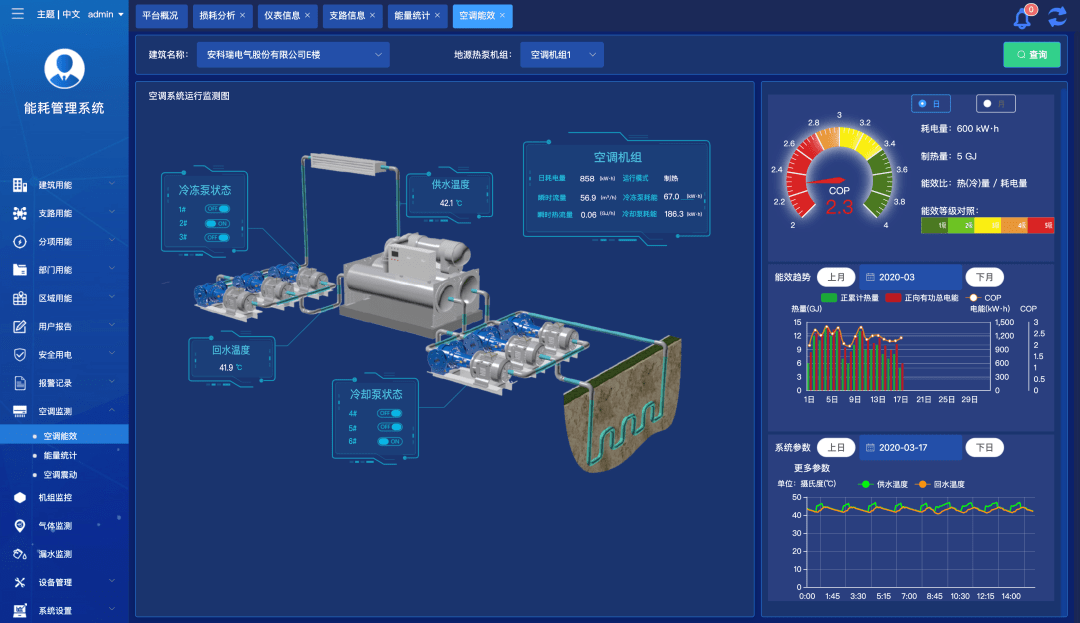

5.4.能源管理系统

重点用能单位在线监测 上传用能单位名称、分管节能领导姓名、分管节能领导职务、是否通过能源管理体系认证、能源管理负责人姓名、能源管理负责人电话、认证日期、省级平台要求的认证机构。和其他信息。

5.5.企业认证信息

重点用能单位在线监测上传用能单位名称、是否通过能源管理体系认证、企业认证负责人姓名、负责人电话等信息根据省级平台的要求，负责企业认证、认证日期、认证机构。

5.6.联系方式

重点耗能单位在线监测按省级平台要求上传联系人姓名、电话、部门、职务、传真、邮箱等信息。

5.7.产品结构信息

重点用能单位在线监测根据省级平台要求，上传从省级平台获取的用能单位名称、产品名称、产品编号、产品描述、计量单位编号等信息。

5.8.测量仪器信息

重点用能单位在线监测 根据省平台要求，上传用能单位名称、计量器具名称、型号规格、精度等级、计量范围、生产厂家、厂号、用能单位管理编号、安装使用地点、状态（合格）。/适用/禁用）和其他信息。

5.9.手工填写

重点用能单位在线监测按省级平台要求上传用能单位名称、数据项代码、数据值、数据值类型、采集时间等能耗数据。

5.10.上传日志

上传日志记录在线监测上传数据后重点耗能单元的成功与否。
