一、简介

近年来，工厂、企业等项目的不断建设，同时，IT集成技术、网络技术、现场总线技术的不断发展，也不断推动智能系统的快速发展。对一个企业来说，水、电、气是日常运营不可或缺的保障。但是，对于管理者来说，每个月手动复制每个用户和设备的能耗读数是一项非常繁重的工作工厂能耗管理系统，需要大量的人力。和物质资源。为解决智能工程中水、电、气的自动采集、记录、分析和报告问题，设计了一套企业综合能耗管理系统，并将这些独立的检测仪器集成为一个完整的管理平台，实现能耗等数据的采集和管理。提高能耗管理水平，促进用户对建筑能耗的综合管理。

企业综合能源消耗管理系统为整个企业的能源消耗提供保障，为能源管理提供数据和决策依据。通过实时数据采集技术、高速稳定的网络技术、灵活成熟的软件技术，将业主的智能楼宇项目打造成为绿色楼宇管理平台。能耗管理范围包括对电表、水表、气表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。

二、概览

物流园区仓库及附属建筑配电室多功能仪表。现场配置多功能仪表可以提高能源利用效率，促进和保证能源管理水平的提高，通过对仪表数据的数据采集、分析和处理，对系统节能发挥重要作用。

三、系统架构

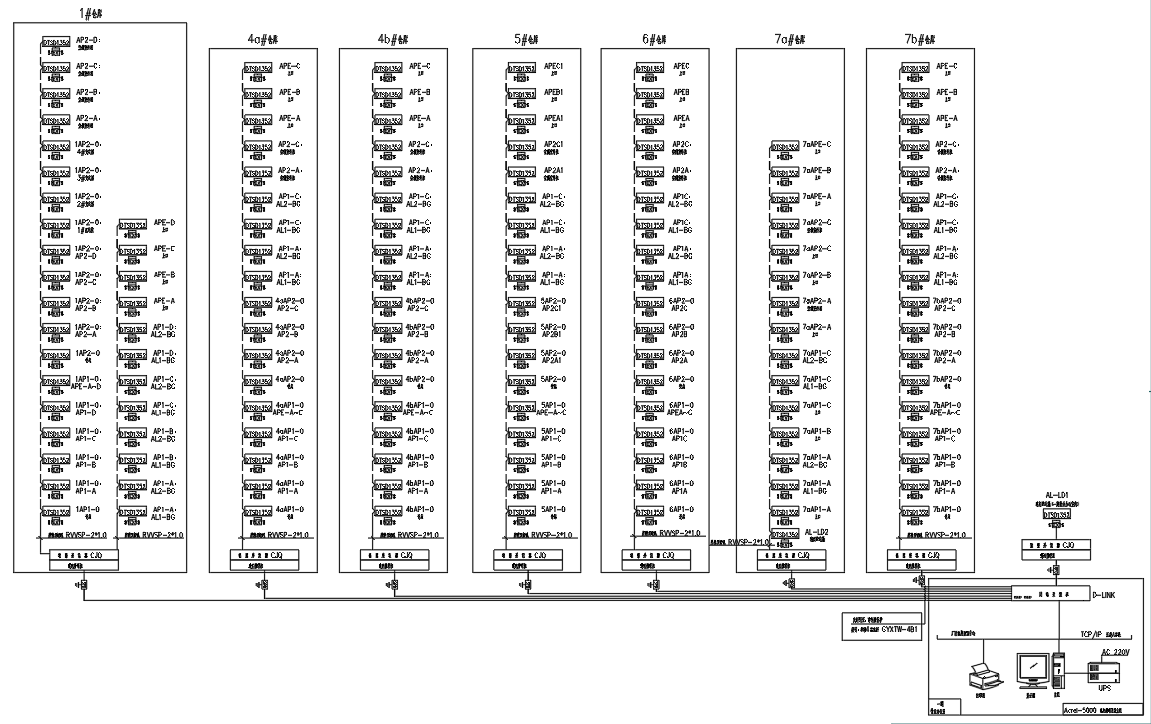

根据物流园区仓库及附属建筑的实际情况，企业综合能耗管理系统采用屏蔽双绞线直接连接数据采集器，将数据上传到后台监控主机。

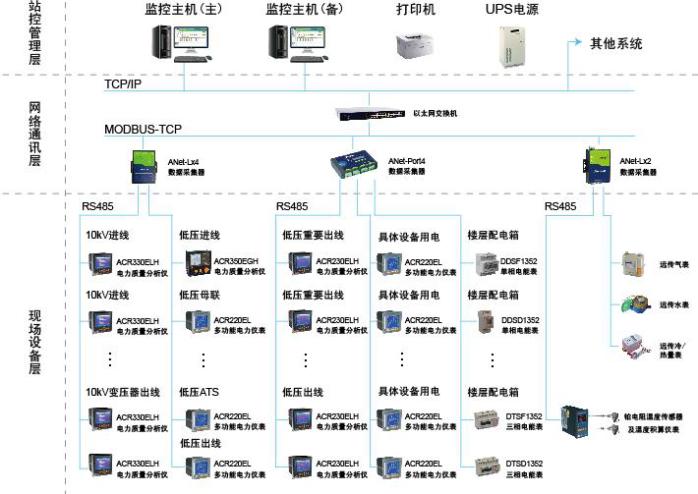

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有的多功能仪器都位于每个仓库的电气竖井中。所有仪器均通过 485 屏蔽双绞线电缆铺设到通信管理机。通讯管理机通过企业局域网将数据上传到系统主机，完成仪器数据的采集和管理。

系统结构图

四、系统软件模块

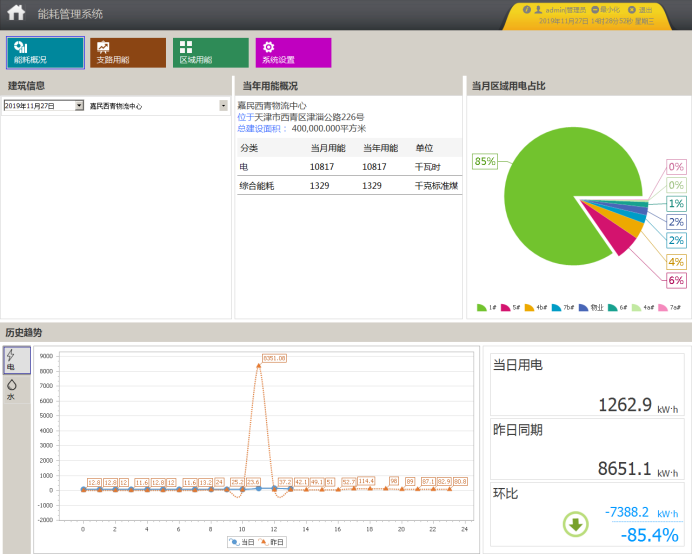

4.1 综合能耗主界面

主页显示建筑物的建筑图片、建筑物的基本信息、建筑物当月用电量和各种能源消耗的饼状图。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

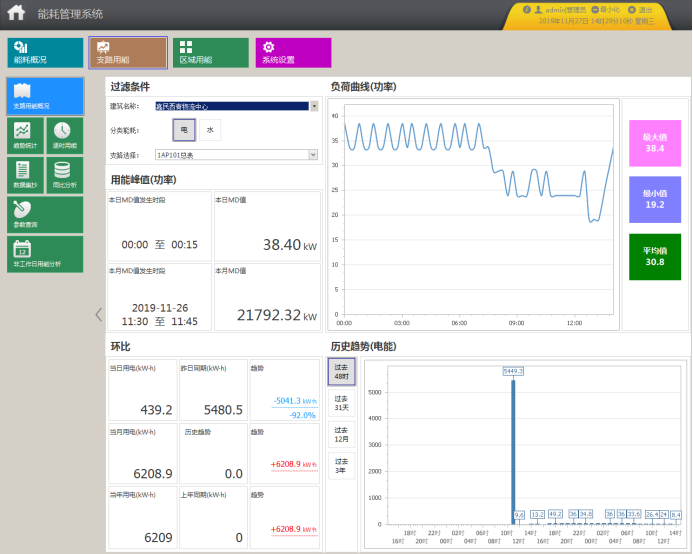

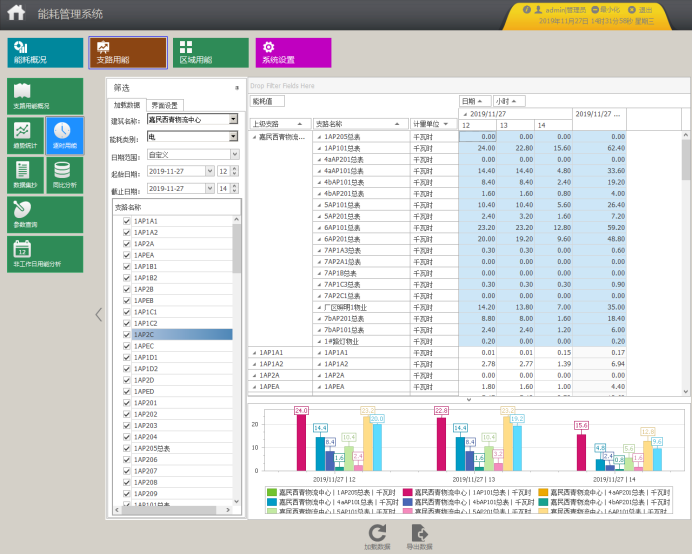

4.2支路能耗

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

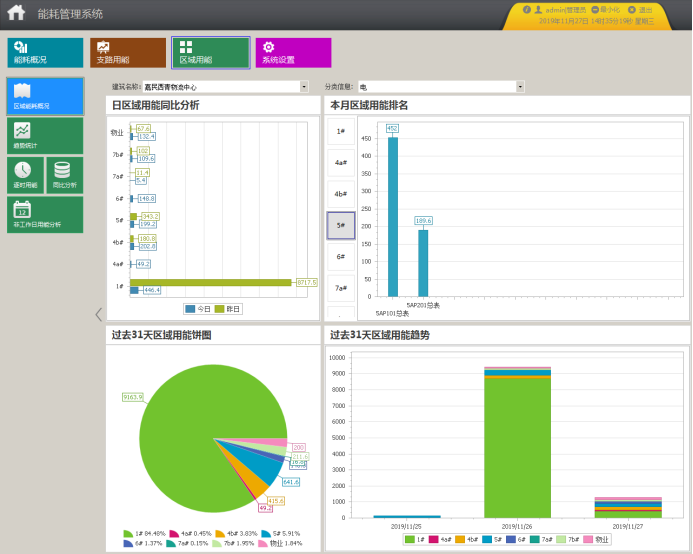

4.3 项目能耗统计

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

4.4 能源使用报告（按项目）

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

4.5 能耗同比分析

系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；

五、前景

根据运行效果分析，建立典型的能耗分析模型进行统一分析。

5.1 建立能耗计量体系：按照计量体系由小到大的原则，即从一级配电、二级配电、三级配电建设计量体系分配到下一步。通过从1级向下测量到1级，进出电路回路可以正确计数，必须满足电能守恒原理，即输入电能为输出电能之和（误差率约为 3%）。

5.2 存储采集数据并形成可视化图表：系统采集数据并入库后，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势图表，给客户更好的体验。

5.3 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。

5.4 通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作，如：通知各部门在下班时间关灯，同时纳入绩效考核.

六、结束语

企业综合能耗管理系统可以对企业内的数据进行采集、统计和分析，发布和传输数据，分析优化能源运行计划，记录和累计能源使用情况。系统通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可随时随地查看变电站的能源消耗情况，实现远程管理。企业全面能耗管理体系的建立，为业主提供了能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识等手段。
