重视低能耗智慧教室建设，符合节能减排的校园建设目标，也是对智慧校园创新发展的一种支撑。
架构设计
利用“云、大、物”的新技术优势，以标准化的体系和完整的信息化工作机制，通过基础设施、数字化平台、智能应用和交互展示，实现课堂的智能化升级，极简化基础装备部署已形成。 、智慧环境、统一管理等方面的一体化架构。
系统应用
智能电源控制系统+智能空气监测系统
#智能控制用电
#智能空气监测
#多终端互动展示
综合信息服务平台可以安装在云服务器上，也可以安装在本地服务器主机上。 可视化信息数据实时显示并发布到各种显示终端，如平板电脑、LED大屏或电视等。 手机APP用户可以随时随地查看监控设备和数据。
系统主要功能
1、电气设备管理
控制教室照明设备、空调、窗帘等。接受远程控制指令，实现远程控制，自动感应教室灯光，实现自动遥控开关、定时开关、全开全关、延时关、场景切换等功能， ETC。
2、能源消耗控制
学校用电不合理很容易造成设备损坏和火灾隐患。 电力控制系统设计有能耗监测和控制功能，可以生成每日、每月和每年的用电报告。 对超载、设备故障、线路故障造成的隐患和事故进行实时跟踪和报警。
3、智能设备管控
通过红外遥控器、智能插座、智能开关管理教室内的所有设备。 如投影仪、教室电脑、窗帘、空调、灯光、窗帘、门禁、新风系统等。通过手机APP和电脑终端云平台，可以实现教室的本地和远程集中控制，可以有效减少减轻管理人员的工作量，减轻设备维护和管理的负担，便于学校管理的集中管控。
4、环境智能调节
通过室内七合一探测器，实现对温湿度、PM2.5、二氧化碳、甲醛、TVOC的传感监测。 将采集到的数据与平台设置参数进行对比分析，实现统计和预警。 通过红外遥控器与智能电控设备联动控制空调、新风等设备，净化空气，调节室内环境校园能耗监测管理系统，为师生提供一个健康的空间。
应用智能电控和空气监控系统的智慧教室解决方案，将原有的人性管理和电控的教室管理模式升级为智能控制的管理模式，形成教学设施设备的统一管理。 通过无线传输，各类传感器和控制器的接入，实现设备的科学化、智能化使用，降低能耗和管理负担，提高管理效率，减少人为漏洞，创造更好的教学环境。
周伯龙
上海嘉定安科瑞电气有限公司
1 课题研究意义
目前，城市污水、废水量不断增加。 为满足污水处理的基本需要，各地都在积极开展污水厂建设，努力通过污水处理保护水环境、控制水污染。 从污水处理厂运行情况来看，存在能耗大、电气节能技术水平不高、工厂经济效益不高等问题，进而影响效益。的污水处理工作。 基于此，深入分析该课题并提出有效的电气节能技术措施具有重要意义。
2 城市污水厂减少电能节能要点分析
2.1 照明系统
污水厂综合楼及进出水在线监测室照明设备应采用节能荧光灯。 例如，选择三基色细管直管荧光灯作为照明光源，配备节能电子镇流器，可以达到良好的节能效果。 室外照明，池顶照明采用金属柱灯和高压钠灯，可达到节能降耗的目的。 对于室外道路照明，采用庭院灯+高压钠灯可以达到良好的节能效果。
2.2 电气系统
通过计算负荷来选择变压器安装方式。 根据标准和实际需要，所选变压器的负载率应在60%~70%范围内，以实现变压器运行损耗的有效控制。 同时要考虑经济、损失等因素。 选用杆上油浸式变压器，负责为建筑物单体用电设备及污水处理工艺设备供电。 结合实际情况，可选用柴油发电机组供电，保证厂区二次负荷。 杆上变压器装置上安装计量柜，杆上变压器配电箱内设置补偿装置。 补偿后低压侧功率因数即可达标。
2.3 电路节能
从控制电能消耗的角度来看，线损是问题所在，必须采取有效的解决方案，才能实现电能消耗的有效控制。 通过分析可知，三相负载不平衡会给线路运行造成较大损耗，因此有必要对其进行优化。 在具体布局中，应遵循三相负载平衡的原则，电气线路的布局应达到平衡状态，减少负载带来的能耗。 另外，根据工艺操作的电力负荷和用电情况，控制好输电导线类型的选择和截面积的计算，确保操作的合理性和安全性。
3 城市污水厂电能消耗降低策略综述
3.1做好供配电系统节能工作
本部分能耗控制采用以下方法： (1)无功补偿。 结合流程的运行情况，选择集中补偿或分散补偿。 以分散补偿为例，通过在用电设备中配置相应的电容器，提高低压线路并网运行的功率因数，可以实现线损的控制，但变压器的铜损控制难度较大。 集中补偿可以减少铜损，可以通过在负荷中心设置低压配电室来实现集中补偿。 (2)减少线路损耗。 推广使用铜芯电缆，控制线路总长度和截面尺寸，实现有效控制线路损耗、节约成本。 (3)电机节能。 通过优化水泵装置等电机设备的方式，推广使用PLC变频控制技术，可以实现该部分的能耗控制。
3.2 优化污水处理工艺
当前，污水处理工作的要求不断提高。 为了达到处理标准电厂能耗监控管理系统设计，许多工厂需要购买新设备并引入新的污水处理工艺，以提高污水处理能力水平，同时降低综合能耗。 立足污水处理工艺应用流程，积极推广变频调速技术，开展电气技术改造工作。 借助该技术，可以增加污水处理量，减少电能消耗，实现节能。 同时可以减少电费开支，促进处理厂经济效益的提高。
3.3 优化节能设备
从耗电量的原因来看，各种设备的运行是主要因素，比如所使用的风机、水泵等，可以有效控制电力的使用。 例如，风机、水泵在实际运行时，往往是满负荷运行，设备的实际负荷明显低于设计值，这使得污水处理过程的能耗相对较高，能源消耗也比较大。利用率很低，造成电能的浪费。 基于此，需要对节能设备进行优化，推广变频节能设备的应用，利用计算机模糊控制理论，通过提高设备运行效率来实现对设备运行负荷的有效监控。 等操作调整，降低能耗，增强工艺操作节能效果。
3.4 照明节能
污水厂运行过程中，照明能耗较大，是降低能耗的一个环节。 在实践中，采取有效的照明节能措施，可以取得良好的节能效果，实现成本的有效控制，提高运行效率。 首先，光源是优选的。 从建设的角度来看，通过工厂环境的合理建设，使光源充足，保证达到照明和节能的目的。 推广使用节能效果较好的光源，如窄径荧光灯、高压钠灯等。 其次，推广使用电子镇流器、低能耗镇流器等节能光源配件，实现线损控制，增强供电效果。 最后，优化照明控制系统。 在保证照明需求的前提下，推广采用声光控制方式，降低灯具耗电量，增强节电效果。
4 -SW智慧水务能效管理平台
4.1 平台概述
安科瑞电气拥有从终端感知、边缘计算到能效管理平台的产品生态系统。 -SW智慧水能效管理平台在污水厂源头、管网、负荷、存储、收费等各个关键节点安装保护、监控、分析。 、处理装置，用于监测污水厂能耗总量和能耗强度，监测主要耗能设备能效，保障污水厂安全可靠运行，提高污水能效工厂，为污水处理能效管理提供科学、完善的解决方案。
4.2 平台构成
智慧水务综合能效管理系统由变电站综合自动化系统、电力监控及能效管理系统组成，涵盖水务中压变配电系统、电气安全、应急供电、能源管理、照明控制、设备运维等等，贯穿水务能源 通过一套平台和一个APP，帮助运维管理人员实时了解水务配电系统的运行状态，可应用于水务物流的管理需求根据主管部门的规定。

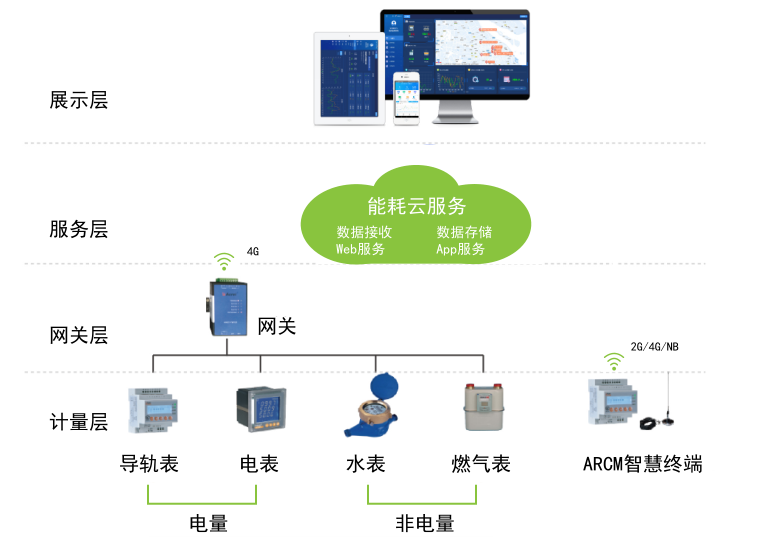

4.3 平台拓扑
4.4 平台子系统
4.4.1 变电站综合自动化系统及电力监控
对水配电系统中35kV、10kV电压等级配置继电保护和电弧保护，实现遥测、遥信、遥控、遥调等功能，并对异常情况及时预警。
监控变压器、水泵、风机的电流、电压、有功/无功功率、功率因数、负载率、温度、三相平衡、异常报警等数据。
4.4.2 电能质量监测与控制
供水系统中大量的大功率电机和水泵造成配电系统中产生大量谐波。 通过监测配电系统的谐波畸变、电压波动、闪变和容差指标来分析电能质量，并配置相应的电能质量控制措施，提高供电的电能质量。
4.4.3 电机管理
电机监控实现水务电机的保护、遥测、遥信、遥控功能。 电机保护器可以对过载、短路、缺相、漏电等异常情况进行保护、监测和报警。 准确反映故障状态、故障时间、故障部位及相关信息，对电机进行健康诊断和预防性维护。 同时支持与PLC、软启动、变频器等配合，实现对电机的自动或远程控制，监视和控制各种工艺设备，保证正常生产。
4.4.4 能源管理
建设水务计量系统，展示水务能源流向和能源消耗情况，通过能源流向图帮助水务分析能源消耗去向，找出能源消耗异常区域。

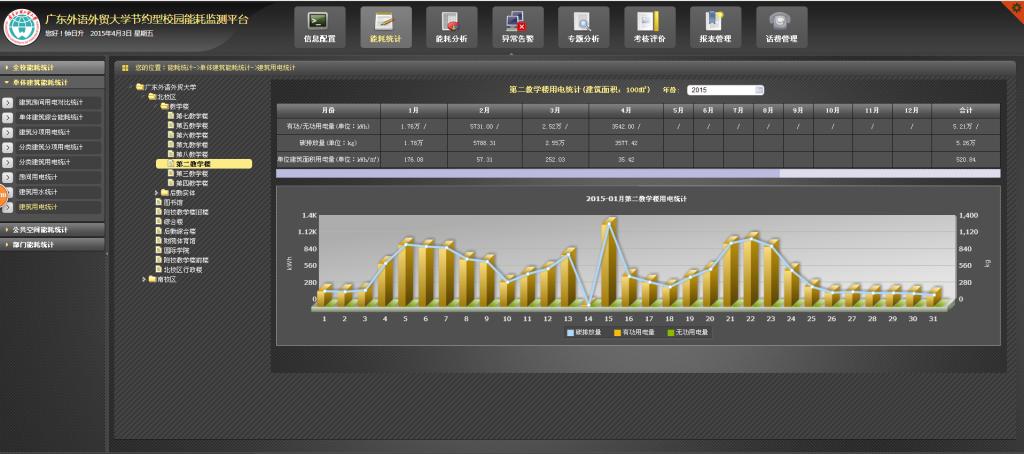

将所有与能源相关的参数集中在一个看板中，从多个维度进行对比分析，实现各工艺环节的能耗对比，帮助领导掌控全厂的能耗、能源成本、标煤排放等。
污水厂、水厂、水泵站等水务、电、水、气、冷、热等能耗数据统计，同比对比分析，计算能耗总量和能源强度，计算标准煤和CO2排放量的统计趋势。
能效分析按照三级测量框架进行，满足能源管理体系的要求。 可以分析各车间/职能部门的能效水平，如同比、环比、对标等。通过污水处理产量和系统采集的能耗数据，形成趋势图污水单耗中产生污水单耗，并进行同比和环比分析。 同时，污水单耗对标行业/国家/国际先进指标，方便企业根据产品单耗调整生产工艺，从而降低能耗。
4.4.5 智能照明控制
系统为污水厂、水厂、水泵站等提供照明控制管理解决方案，支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式。 自动识别日出日落时间实现自动控制功能，尽可能利用自然光，实现室内及工厂照明的智能控制，达到安全、节能的目的。
4.4.6 电气安全
(1)电气火灾监控
监测配电系统电路的漏电流和电缆温度，实现污水厂、水厂、水泵站的电气安全预警。
（二）火灾应急照明及疏散指示
根据预先设定的应急预案，快速启动疏散预案，引导人员疏散。 系统接入消防应急照明指示系统的数据，通过平面图显示疏散指示灯的工作状态和异常情况。
(3)消防设备电源监控
监测消防设备工作电源是否正常，确保发生火灾时消防设备能够正常投入使用。
(4)防火门监控系统
防火门监控系统集中控制各终端设备，即防火门监控模块、电动闭门器、电磁释放装置的工作状态，实时监控疏散通道内防火门的开启、关闭及故障状态，并显示终端设备的开路、短路等故障信号。 系统采用第二消防总线将具有通信功能的监控模块相互连接。 当终端设备出现短路、断路等故障时，防火门监控器可发出报警信号，指示报警位置并保存报警信息，确保用电安全。 可靠性。
4.4.7 环境监测
污水厂、水厂、水泵站等场所温湿度、烟雾、水浸、视频、UPS电池房可燃气体浓度显示及预警，保障污水厂、水厂、水泵站安全运行，当可燃气体或有害气体浓度超标时，可自动启动排风机或新风系统，消除隐患，保持良好的水处理环境。
4.4.8 分布式光伏监控
实时监测低压并网柜各路电流、电压、功率等电气参数及断路器开关状态，逆变器运行监测，输入直流电压、直流电流、直流功率对逆变器直流侧各光伏组串、逆变器交流电压、交流电流、频率、功率因数、当前发电量、累计发电量进行监测，并将上述监测参数的历史数据绘制成曲线线。
结合厂区实际分布，平台通过3D或2.5D平面图展示屋顶、车棚分布式光伏组件的分布情况，显示汇流箱位置、并网点以及各个屋顶的装机容量。

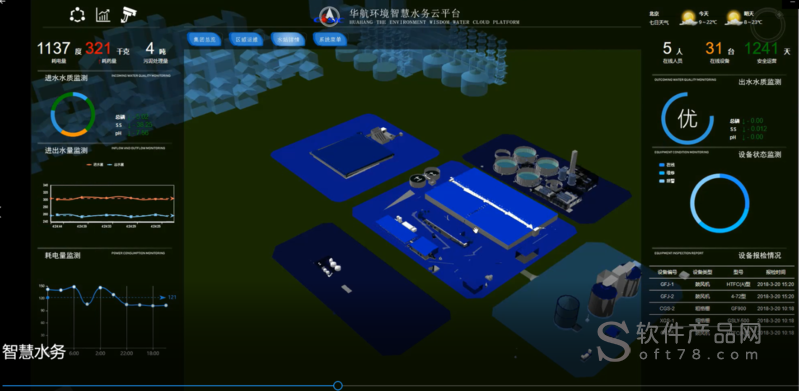

4.4.9 过程模拟监控
平台通过2D、3D实时监控粗筛、污水提升、细筛、曝气沉砂、改良生化处理、二沉、氯接触消毒、污泥浓缩过滤、生物除臭等工艺设备的运行状态方法 。 在格栅清渣机、污水提升泵、回流泵、曝气风机、加药泵、浓缩压滤机、吸砂泵、挖泥泵等低压电机控制柜或低压馈电柜安装电机保护，防止短路、过流、过载、启动超时、缺相、不平衡、低功率、接地/漏电、TE保护、堵转、逆序、温度等保护及外部故障连锁停机，配合PLC、软启动、变频器等.实现电机的自动或远程控制，监视和控制各种工艺设备，保证正常生产。
4.5 相关平台部署硬件选型列表
4.5.1电力监控、电能质量、电机管理及配电室环境监控系统
5 结论
综上所述，降低城市污水厂电能消耗对于提升电厂运行效率具有重要意义。 结合实例，分析了如何降低城市污水厂的电能消耗，总结了电气节能措施，主要有：优化污水处理工艺、优化节能设备等。采取节能措施，降低能耗，提高能源利用率，增加污水厂效益，充分发挥污水厂的价值和作用。
