摘要：医院作为特殊的公共建筑，能耗较大且逐年增加，节能潜力巨大。 结合天津市某医院的能耗概况以及智能管理平台的建设和使用，对大量的能耗数据进行了研究和分析。 通过将能源管理系统、数据分析与节能工作相结合，医院提升了技术和管理能力，开展了多种有针对性的节能实践，推动实现精细化节能管理。 天津某医院在医疗业务同比增长的情况下，能耗总量同比下降，节能管理逐步实现精细化管理。 结合智慧管理平台探讨医院能耗分析方法和节能工作实践，可为同类医院开展节能管理工作提供参考。
关键词：医院节能； 精细化管理； 能源管理系统； 能耗分析198·2138·0729
0 前言
医院作为公共建筑，功能特殊、人流量大、设备设施复杂。 有些设备设施需要24小时运行，所以能源消耗非常巨大。 许多相关研究表明，医院的能耗是一般公共建筑的1.6~2.0倍。 随着社会的发展，人们对医疗机构的医疗环境和服务水平的要求提高，导致医院的能源消耗逐年增加。 医院节能还有很长的路要走。 文献研究指出，与我国经济发展水平相比，我国医院能耗已接近发达国家水平。 目前的能源消费水平如果继续发展，将超过发达国家。 因此，继续开展医院节能降耗工作刻不容缓。 一方面可以降低医疗费用。 另一方面，也符合我国节约资源、保护环境的基本国策以及“十三五”规划对公共机构节约能源资源的要求。
针对医院的节能管理，许多管理者和研究人员开展了相关研究。 谢雷等. 介绍了精细化管理的基本思路和三项原则，结合医院节能效果，论述了医院节能工作要统筹规划，结合医院实际情况，注重全过程节能——节约管理，注重人员培训和参与。 王耀伟等提出建立“医院能耗监管与优化管理体系”以及针对不同医院特点的管理标准体系，为管理者提供医院优化能耗的依据。 胡晓燕等提出建立能耗监测平台，实现能耗数据的采集和分析，对节能工作具有指导意义。 李丹等. 阐述了医院精细化管理的重要性和误区。 在实际过程中，要消除认识误区，加强观念培育，结合实际，重视人的主观能动性，做好数据分析，最终实现精细化管理。 马栋梁等. 分析了医院中央空调节能控制策略，指出应从供水系统、冷却塔等方面进行节能管控，降低运行能耗，实现总体节能目标。
目前，医院节能工作缺乏足够的能耗数据和分析支撑，节能工作与能源管理平台的有机结合不够，缺乏全面、系统的分析研究。 医院对节能精细化管理的研究大多停留在概念上，很少与节能工作实际相结合。 医院开展精细化管理，准确计量能耗数据是基础，而建立能源管理体系是能耗计量和分析的必要手段。 本文以天津市某医院的节能管理工作为例，阐述了该医院基于能耗分析和能源管理体系的节能管理实践，逐步实现节能精细化管理，总结了医院节能管理的方法。能源消耗分析及节能改造。 经验通过分析，以期为同类型医院开展节能管理提供参考。
1能源使用概况
天津某医院建筑面积11.54万平方米，床位1500张。 是以器官移植、急诊医学、耳鼻喉科等学科为特色，集医疗、教学、科研、预防于一体的综合性三级甲等医院。 2019年设备设施能耗管理系统，医院门诊及急诊患者超过230万人次，床位利用率达到107%。 目前，医院新址正在建设中，建筑面积40.8万平方米，是全国最大的单体建筑。 预计2021年建成投入使用。医院能源类型包括水、电、天然气、汽油、柴油等，其中水、电、燃气为主要类型。 能源利用系统相对复杂。 示意图如图1所示，包括电气系统、燃气系统、水系统和油系统，涉及食堂燃气、供暖系统、空调系统等。
天然气调压站
换热站
市政电网1
电
市政电网2
市政给水管
照明系统
汽油
一般服务
柴油染料
食堂
加热系统
空调系统
生活用水系统
室内设备
燃气管网
自来水
2 智慧物流管理平台建设
2017年以来，在医院领导的大力支持下，医院开始推进后勤信息化建设，自主研发了一套智慧后勤管理平台，包括设备管理、能源管理、运维管理、安全管理、数据管理等和其他模块。 系统建成后，将对医院后勤管理向精细化方向发展起到重要推动作用。 智慧物流管理平台已获得多项专利，并已在天津多家医院推广。 目前已有1家医院正式使用我们的平台。
其中，能源管理系统包括医院冷热源系统、温湿度系统、食堂冷库系统、变配电系统、照明系统、电梯系统、污水系统、液氧系统、真空系统净化系统、共有10个重要功能。 能源系统。 在能源管理系统建设初期，鉴于医院建设较早，很多设备不具备信息化数据采集的基本条件，部分水、电、气等系统设备被拆除。改造，包括手术室净化自动控制软件系统的升级，在锅炉房热力系统信息化、变配电系统信息化等方面，大量的数据采集器、温湿度检测仪、CO2检测仪等信息化安装相关组件，通过TCP/IP协议采集和监测数据，利用一站式管理平台对能源使用情况进行在线监测、统计分析和智能管理。 同时，系统可以进行自动楼宇控制，实现信息的自动预警和自动管理。
能源管理系统的建立，可以让管理者在数据积累的基础上进行数据分析和模式积累，找到能源消耗的重点领域，提供节能方向。 这为进一步精细化节能管理奠定了基础，是医院节能管理的关键。 重要的工作手段。
3能耗分析
医院利用智慧后勤管理平台——能源管理系统对能源消耗进行监测、管理和分析，积累了大量的能源消耗数据。 下面对医院的能耗进行分析。
3.1 能源消耗总量
能源消耗量采用GB/T2589-2020《综合能源消耗计算通则》的换算系数折算为标准煤。 换算系数表如表1所示。根据表中的换算系数，计算各类能源的消耗量，得到2014年至2019年能源消耗总量。具体见表2。年均能源消耗量2014-2016年能源消费总量为4880.03吨标准煤，2017年能源消费总量为4612.94吨标准煤，较2014-2016年平均能源消费总量同比下降5.47%。 2018年为4557.23tce，即4557.23tce。 能源消费总量同比下降1.21%。 2019年能源消费总量4320.27吨标准煤，比2018年同比下降5.2%，能源消费总量呈逐年下降趋势。 随着医疗行业的快速发展，医院就诊人数逐渐增多，医院基础设施建设规模不断加大，设备设施数量不断增加。 但用于保障运行的水、电、气消耗量有所下降。 这是医院采取的措施。 一定的节能措施。 2014-2018年能源支出情况如表3所示。2014-2016年平均能源支出和2017年、2018年、2019年能源支出总额分别为2432.5万元、2522.4万元、2387.8万元、2156.2万元，2017年同比增长3.70%，2018年和2019年同比分别下降5.34%和9.70%。能源消费支出呈下降趋势。 这是因为医院采取了一系列节能降耗措施，导致能源消耗总量呈下降趋势，能源消费支出总额逐年减少。
图2为医院2014年至2019年年度水、电、燃气支出情况。在医院三大能源消耗中，电支出占比最大，达59.49%，占总支出一半以上。 其中，燃气支出占比22.37%，排名第二，水支出为18.14%，低于电力和燃气。 用电量的变化直接影响能源消费总量，因此采取措施降低用电量是节能工作的重点。
图2 2014-2019年能源支出结构
医院的耗能人员复杂，包括医院员工、工作保障人员、学生以及门诊和住院患者家属等。 考虑医院用能人数的变化，对医院能源消耗情况进行分析。 2018年人均能源消费270./人，与2017年基本持平。2019年人均能源消费242./人，比2018年减少28./人。
3.2 用电量分析

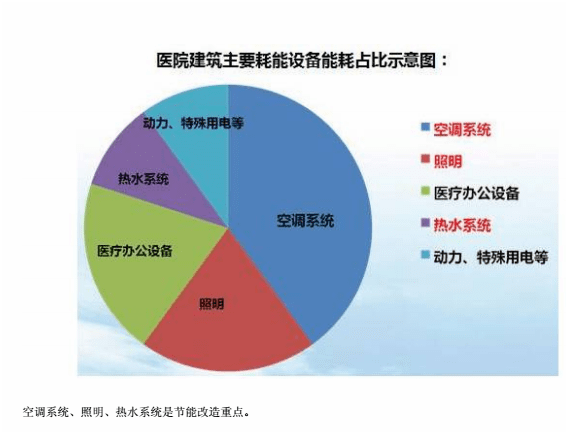

能源管理系统对医院用电量进行分项计量，包括电力设备、电梯、消防、空调设备、照明插座、大型医疗设备、厨房用电、电子设备等18个分项。 其中空调、电力设备、照明插座、医疗设备是主要用电设备，占总用电量的80%以上。 通过能源管理系统对用电量的计量和分析，得到2016年至2019年各月用电量变化情况。 具体如图3所示。2017年、2018年、2019年用电量同比增长分别为6.41%、7.48%、0.84。 %。 增加的用电量中有一部分是医院每月新增的设备用电负荷。 以2018年7月至2019年6月为例，预计新增电力负荷约为108,420kW·h。 如果考虑这部分用电量，2018年7月至2019年6月用电量较2017年7月至2018年6月仅增长3.78%。
图3为2016年至2019年月度用电量图表。从图中可以看出，历年月度用电量趋势变化基本一致。 每年用电量最大的月份集中在6月至9月，因为空调在制冷季节消耗集中能源。 电力是主要影响因素，有效控制空调耗电量是节能的重点。 魏泽元等. [2]将医院的用电量分为医疗专用设备能耗和建筑内其他机电设备能耗。 特种医疗设备是日常医疗作业的基本保障，节能重点应放在建筑内其他机电设备上。 照明和插座是重要的耗能部件。 一方面，更换节能灯，减少照明用电量； 另一方面，制定节能照明控制方案。
图3 2016-2019年月度用电量图表
3.3 水、能源消耗分析
分析医院的用水量。 2017年至2019年，每月用水量较为稳定，年均总用水量约为58万吨。 通过能源管理平台远程监控用水情况，计量分析用水数据，直观显示能耗情况。 当能耗出现较大波动时，运维管理者首先响应平台数据的变化。 是时候分析问题并及时解决了。 例如：我院2019年3月连续多日出现用水量突然激增的情况，据分析，实际并没有发生用水量突然增加的情况。 通过查看用水量分项趋势图，发现某一项用水量大幅增加。 进一步分析发现，漏水可能是由于供水管道或储水设备损坏，造成大量水浪费。 随后，对供水管道上的设备和管道本身进行了检查。 经详细检查，发现消防水箱漏水。 这导致了供水的大量损失，随后对消防水箱的维修避免了这里的水损失。
一方面，医院加强节水管理，定期对设备进行维护和保养，对二次水箱进行清洗消毒，对锅炉、直燃螺杆机冷凝器水质进行检测和排放，及时进行水平衡检测。 另一方面，大多数医院建设较早，一些用水设备老化严重。 引进节水器具、水表等节水新技术、新设备。 医院现有一级水表2个，二级水表200个，三级水表6个，并在重点用水部位安装了二级水计量装置。
2017-2019年平均用水量如图4所示。用水量最大的月份是6-9月，因此夏季节水是节能工作的重点。 对2017-2019年人均用水量分析显示，2017年、2018年、2019年人均用水量分别为36.93、33.87、31.08吨/人，呈逐年下降趋势。
图4 2017-2019年月平均用水量
3.4 燃气能耗分析
医院使用的燃气由锅炉燃气和食堂燃气组成。 锅炉煤气占总用气量的90%以上，是节约太阳能的主要部分。 2018年、2019年锅炉月均天然气消耗量如图5所示。供暖季为11月至次年3月。 这几个月的天然气消费量占全年消费总量的71.53%。 因此，必须采取措施减少采暖季的燃气使用量。
图5 2018-2019年锅炉月均天然气消耗量
医院有两台蒸汽锅炉供使用，一台备用，为医院供应中心提供消毒灭菌蒸汽。 有关研究表明，非采暖季，单位蒸汽消耗的天然气量增加。 因此，在非采暖季，采取措施提高蒸汽利用率是节能的方向。 2017-2018年供暖季前，对医院设备进行了改造，采用合同能源管理，锅炉投入托管。 托管费为510万元/年，包括前期设备改造、天然气消耗费用、部分设备维护费用和运行维护人员费用。 此前，供暖方式为市政集中供热。 除支付天然气费用外，医院每年还需支付市政集中供热费用约193.48万元/年。 经测算，该院2016年至2019年每年锅炉运行支出分别为530元、521元、5.10元、510万元。 事实上，托管后，医院减少了一些设备维护和运维人员的成本。 考虑到这部分成本的降低，托管后锅炉燃气消耗仅约401万元/a。
文献研究表明，托管后，生活热水、采暖、制冷用气量呈现下降趋势。 因此，采用合同能源管理方式，由专业公司进行运维。 通过运营策略的控制，一方面可以有效降低燃气消耗，实现环境效益，同时可以为医院节省燃气费用，实现经济效益。
4 基于能耗分析的医院节能措施
2017年智慧后勤管理平台建成后，医院以能源管理系统为基础，不断完善节能工作。 通过能耗数据分析，挖掘节能潜力，细化节能全流程，有针对性地采取节能措施。 自2017年起，医院每年都会进行能源审计，并根据审计结果采取有效的节能改造。 在医院领导的带领下，三年来医院采取了多项节能措施，主要包括技术节能和管理节能。
4.1技术节能
改造热效率高的无压热水燃气锅炉。 2017年，医院将12台老旧燃气热水锅炉更换为8台无压冷凝燃气锅炉，热效率超过109%。 负荷较低、供水温度较低时，冷凝锅炉的效率较高。 基于这一特点，热水锅炉的一次网热源分为供暖和生活热水两个独立的热系统，互为备用。 采暖和生活热水独立调节，满足其对供水温度的不同需求，充分发挥冷凝旁路的优势。 同时，我们采用合同能源管理方式，与专业运维单位签订合同，由其负责锅炉的前期改造和后期运维。 通过数据分析，锅炉改造托管后，2018年供暖期采暖及生活热水用气量较2014年至2016年三年供暖期平均用气量减少33.5%，年燃气支出减少了21.5%，这是一个显着的改善。 节能效果。 照明控制及LED节能灯的推广和使用。 对室外景观照明进行自动光感和时间控制，控制照明时间，节省用电。 医院的照明用电占总用电量的比重很大。 通过将医院公共区域和部分室内照明灯具更换为节能LED灯，并使用T5细管荧光灯替代普通荧光灯，可以节省部分照明耗电量。 分体空调时间自动控制。 医院D、E区空调形式采用分体空调。 D区为住院楼，E区为急诊科和行政科室。 各科室、病房人员远离窗户，空调却继续运转，这是一种严重的现象，造成能源的巨大浪费。 因此，对空调进行了改造，在窗户上增加了有线磁传感器和空调电源智能控制盒。 当房间的窗户打开时，空调会延迟5至15分钟，然后空调会自动停止。 窗户关闭后，空调控制电源将自动恢复。 远程控制打开窗户。 在保证房间环境温度在人体舒适范围内的前提下，避免能源浪费。 真空厕所的推广和使用。 引进真空排水系统新技术，用负压吸力真空坐便器取代门诊、急诊卫生洁具。 真空排水系统是一种不同于重力的排水系统。 它利用真空设备使排水管道内产生一定的负压。 它依靠管道内负压与外界常压之间的压力差，使空气将污水推入污水中。 采用管网输送的排水方式。 于2016年12月、2017年7月至2018年4月进行了两次改造，系统包括真空泵站、真空隔油池、管道等，共改造真空泵站3座、蹲便器136座、厕所29座。 、真空接口阀门57套等。改造后，用水量大幅减少，节水率达到50%~80%，同时保证快速有效去除污垢，保证空气净化无异味。
5）地下水管网改造及水体监测。 该院地下管网自1989年铺设至今已近30年，管道腐蚀严重，部分地下管道已出现漏水、渗漏现象。 并且由于我院道路大部分为花岗岩硬质路面，一旦发生重大管道泄漏，水难以检测和监控，给医院造成巨大的经济损失。 为此，更换了全院自来水南环网管道，并安装了用水远程监控系统。 如果发生泄漏，监控系统会立即响应，及时修复自来水管道，实现节约用水。
6）更换手术室热泵机组。 手术室热泵机组已运行11年，性能输出有所下降。 因此，旧机器被节能、高效、灵活的设备取代。 共包括12套模块化机组，每套制冷量>65kW，制热量>70kW，电功率20kW，制冷温度12.7℃，加热温度40~45℃ C。
7）输配电管道改造。 对住院楼高区生活热水管道进行了改造。 管道使用时间较长，部分管道已发生堵塞、泄漏。 因此，高区生活热水管道整体更换，采用304不锈钢管。 更换道路、管线197m、管线108m。 在减少故障的同时，可以避免泄漏，节省一些水的浪费。
8）围护结构节能改造。 ①在D、F区入口处安装自动感应门、门斗，起到保温作用，减少冬季热量损失，达到节能效果。 ②采取保温措施，在墙壁、屋顶设置保温层。
9）医院技术节能新方向。 针对医院现状，可从以下几方面开展技术节能工作：安装冷凝器自动在线清洗装置，持续清洗冷凝器换热管，提高换热效果，增加性能制冷机组系数，降低电能消耗； 改变冷水机组的控制策略，采用大温差技术，使机组能够在相同的最佳负荷率下运行，降低运行能耗； 采用新技术进行节能改造，如余热回收利用技术。
4.2 管理节能
完善医院节能管理制度，编写《医院节能管理实施办法》，包括节能管理制度、奖惩措施等，并下发至各部门，作为节能管理的依据。
2）建立能源消耗监测分析机制。 通过能源管理平台对能源进行监测和分析，进行现场检查，根据实际变化及时调整能源计划，以达到节能效果。 医院对能耗数据进行月度、季度、半年、年度分析，每月召开节能降耗主题会议，通过分析制定措施，进一步实现节能降耗目标。
3）做好运维管理。 按计划对设备设施进行维护保养，并根据设备实际情况增加清洗、保养频率，保持机组良好运行状态，节约能源、节水。 加强日常巡查和检查，划分各楼层保洁人员的责任区域，将问题解决在萌芽状态。
4）加强培训，提高运维管理水平。 提高物流从业人员节能专业技术水平，鼓励物流管理人员和专业技术人员参加实践、培训、研究，了解节能行业最先进技术，引进最前沿节能方法，并将其应用到日常能源管理工作中。
5）加强节能宣传，不断提高全院员工和患者的节能意识。
-EIOT能源物联网云平台
(1 概述
Acrel-EIoT能源物联网开放平台是基于物联网数据平台建立统一的上下行数据标准，为互联网用户提供能源物联网数据服务的平台。 用户只需购买安科瑞物联网传感器、选配网关，自行安装并扫描二维码，即可使用手机、电脑获取所需的行业数据服务。
平台提供数据驾驶舱、用电安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警与记录、运维管理等功能，支持多平台、多平台-语言，多终端数据访问。
（二）申请地点
该平台适用于公寓租户、小型连锁超市、小型工厂、楼宇管理系统集成商、小型物业、智慧城市、变配电所、楼宇、通信基站、工业能耗、智慧灯塔、电力运维、 ETC。 。
（三）平台架构
（四）平台功能
◆电力采集
The power can the query, , early and of data to the - power room. In terms of , the , , and of the power and are , and the is and ; in terms of data , the of each in the power and room can be or ( and Real-time , and query or print daily, and to the , work and human .
◆
The uses and to and of the from data , , , , etc., the of , and use . , we use data and to and to of the plant's , media , , , , and and . The of the level.
◆
1) Login : and , view logs and other ;
2) : , , and ;
3) User : such as , , and , batch , and for store users;
4) sales : such as sales, , , and for the that have ;
5) Water sales : water sales, water , and other on the that have been ;
6) : on sales, water sales , , alarm , etc. All and in this excel .
◆ pile
the of , data and of pile sites and each pile to the are out. At the same time, such as over- , input and , , and are early for a of such as . The cloud all for and pile , city-level large , , , , , basic data and other .
◆
uses of to the power of such as and urban in areas of the city. It can also timed , and , etc., costs. The and cost of can be , the level can be , and a of and can be .
◆Safe use
Safe use uses , , and fire to data and of the main that cause fires ( , , and ), and will the is to in a to guide to and , so as to fire and the of " they occur".
◆Smart fire
Data , and trend are out the cloud to help goals such as early of fires, grid , and of multi- . It fills the gap of being to "nine small " and . It is for all and , smart , and "" and "" of smart . , "", and "" of power .
(5)
六，结论
1) For to carry out , of data is the basis, and the of an is a means for and .
2) A in uses a smart to , data , data and of . by rules, a large of and - work have been out, and have been . With the year by year, total has year-on-year, and - has . The has won many . In 2018, the was the title of " Green ".
3) The - after the - will be the focus of the 's .
At , most ' - work on -. large must - and -. Data is the basis for an . The also data for - . and and must use the to data , rules, and use key parts of as - to - . to - , of - work.
