近日，在信息通信发展司总体指导下，中国信息通信研究院主办的首届“新绿杯”信息通信产业赋能碳峰碳中和创新大赛颁奖仪式在信息通信研究院举行。北京国家会议中心。 中国移动内蒙古公司与中国移动信息技术有限公司联合申报的参赛项目“数据中心全系统节能创新体系”从全国2500余个参赛作品中脱颖而出，荣获2019年数据中心全系统节能创新体系二等奖。国家。

首届新绿杯创新大赛以“赋能千行百业，共创绿色未来”为主题，聚焦信息通信产业垂直领域节能减碳和自身节能减碳两个方向减少。 旨在评选和推广一批绿色低技术产业碳技术创新应用项目，数字赋能、节能减碳的典型应用场景和先进发展模式，是信息通信行业举办的一次极具价值的全国性盛会。推动产业绿色低碳高质量发展。

“从战略选址开始，我们始终将绿色运营理念深度融入设计、建设、运维、运营等全生命周期的各个场景，紧跟前沿技术。 从一期到在建的三期，我们在绿电、智能四大领域不断探索绿色发展模式。”中国移动呼和浩特数据中心相关负责人介绍，“2020年，我们荣获国家绿色数据中心称号。 2022年，在中国移动最新的年度绿色数据中心评价结果中，中国移动呼和浩特数据中心位列全国第二，荣获“零碳低碳运营领跑者”称号。

“数据中心全系统节能创新体系”项目基于数据中心全生命周期的规划和建设。 园区制冷系统、供电系统、智能系统、绿色用电等均采用“一路市电+一路HVDC/UPS”和新型空调。 终端等新技术结合政策引导、内部控制、准确把握电力市场动态提高绿色用电比例等，融合数字智能技术、专家经验和人工智能技术，实现节能降耗公园。

目前，中国移动呼和浩特数据中心园区95%以上的设备采用新型空调终端，可就近实现机柜级制冷，缩短空调送风距离，解决局部热点问题。 冬季来临，园区还充分利用余热回收技术，将“余热”变成“优质能源”，满足冬季供暖需求能耗管理系统节能模块是什么，降低冷却水系统能耗。 园区二期、三期机房PUE低于1.3，满足2021年“国家综合大数据中心”的政策要求。

在绿电使用方面，数据中心结合政策指引、内部偏差率控制、准确把握电力市场动态并及时交易和调整，最大限度提高绿电使用比例。 2019年至2022年，利用绿色电力5.27亿千瓦时。 绿色电力占比从41%提高到58%。

能源利用绿色节能优化不够。 中国移动呼和浩特数据中心建成了一套计量规范、准确度高、分析精准的能源管理平台。 在层面上实现数字化智能管控。 在监测层，平台通过多维度构建智能数据库，接入覆盖制冷、供电全链路的测量点，自动监测和诊断异常数据，为能耗分析和AI建模提供基础数据服务。 在管理层面，平台构建基于场景特征的能耗管理模型，对能耗进行清晰管理，自动生成数据，持续分析制冷系统的运行质量。 在控制层，平台引入“专家经验+AI算法”两种优化方法，通过数据治理、关键特征提取、AI模型训练、最优参数推断、推理决策下达等步骤实现动态能耗优化.

项目实施至今，取得了显著成效。 2022年中国移动呼和浩特数据中心PUE下降0.04至1.29。 相应节约用电量1485万度，减少碳排放8628吨。 未来，中国移动呼和浩特数据中心将抓住“东方数字、西方计算”工程和实施“双碳”目标的机遇，进一步加快数字化转型步伐，积极推动“数字化”。 C²三能计划”，全面完成各项重点任务和重大项目的实施，将为内蒙古枢纽和林格尔数据中心集群打造国家“东算西算”绿色算力典范，为推动绿色低碳发展。 （王瑞琪、张建学）

安克雷姆卡伦

摘要：随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此带来的能源危机也越来越严重。 如何实时了解、分析和控制工业园区的能耗已成为亟待解决的问题。 传统能耗情报是以月/季/年为周期进行的，但工业园区是每天、每小时进行的，能源消耗也每天、每小时都在发生。 本文介绍了某大学科技创新园项目，该项目使用Acrel智能电表采集配电现场的各种用电参数。 系统采用现场联网的方式。 配电电路电源监控和管理。

关键词：工业园区； 能耗监控系统； ACREL-5000

1 简介

随着节能工作的深入，能源利用的科学管理方法越来越多样化。 能耗管理系统可以实时监控工业园区各种能源的详细使用情况，查找公共建筑能耗薄弱环节，促进工业园区管理水平的提高和运营成本的降低，为节能降耗提供直观、科学的依据。 能源管理系统作为一种先进的管理工具和新兴的管理方法，已应用于大型公共建筑、医院等领域。 某大学科技创新园Acrel-5000能源管理系统通过能源收集和管理，降低能源消耗。

2 设计依据

-2009《能源管理体系要求》GB-50052-2009《供配电系统设计规范》

能源消耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信规约 DL/T 645-2007 多功能电能表通信规约 CJ/T 188-2004 户用电能表数据传输技术条件

3 项目概况

安科瑞为某大学科创园主监控层多功能仪表自主生产的PZ系列仪表16台，其中9台PZ80L-E4通过1条总线接入系统。

4 系统架构

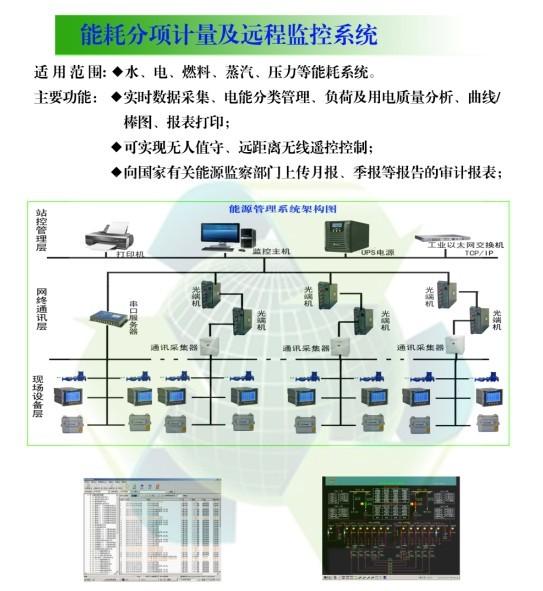

Acrel-5000能耗分析管理系统是根据公共建筑工地的实际情况而设计的。 整体网络结构采用屏蔽双绞线直接连接后台能耗网关企业能耗监测管理系统，然后通过TCP/IP网络将数据上传至监控主机。 具体如下图所示：

系统主要采用分层分布式计算机网络结构，如图系统结构图所示：站控管理层、网络通信层和现场设备层。 整个大楼的仪表分布在楼层上，所有仪表通过485屏蔽双绞线电缆敷设到监控中心，再通过能耗网关到系统主机，完成仪表数据采集和管理。

5 系统软件模块

5.1 综合能耗主界面

主页面显示建筑物的建筑物图片、建筑物基本信息、建筑物用电量饼图以​​及当月各种能源消耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

5.2 分行能耗

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可以查看各支路的能耗趋势，根据现有日期或自定义时间进行查询，并可以以图表的形式显示支路的总能耗。

5.3分项能源消耗统计

系统可对能耗进行分项统计和显示。 其中，每日分项能源消耗同比分析图，展示了当日和昨天不同项目的能源消耗柱状图（蓝色柱表示今天，绿色柱表示昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 子项能耗排行图显示所选子项能耗值对应的分支。

5.4 分项能源消耗报告

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 可以在子项中查看各支路的能耗趋势，并可以根据现有日期或自定义时间进行查询，统计数据可以导出到Excel。

5.5 能源消费量同比及环比分析

系统可以对各主要用能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，进行节能降耗。节能绩效考核，并根据分析结果修订节能目标。 统计各支路当年月能耗及上年同期能耗；

5.6 能耗数据检查

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

5.7 配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、分时段能耗统计、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响各类别分项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成本次配置后，部门能耗分析功能模块将启用；

配置建筑物内用能面积对应的计量表、计算方法和比例。 完成此配置后，区域能耗分析功能模块将启用

6 展望

根据工业园区建筑能耗运行效果分析，建立典型能耗分析模型进行统一分析。

6.1 建立建筑能耗计量系统：针对公共建筑的用电结构，监控到配电室层面，能够准确统计进出回路。 ％关于）。

6.2 将采集到的数据存储并形成可视化图表：系统采集数据后存储到数据库中，满足报表查询和导出，系统能以直方图的形式显示能耗趋势，等等，给客户更好的体验。

6.3 高耗能点诊断：管理人员可通过系统采集数据，对各回路逐年、环链进行正向分析，通过一级分析找出高耗能点。

6.4通过能耗分析改进管理运营模式：对于高能耗点，积极改进管理运营，如：通知各组下班时间关灯关机，并纳入绩效考核； 大环路可以平移峰值，同时减少过多的负载； 通过能源消耗数据，可以降低公司的运营成本。

7 结论

某大学科技创新园能耗系统是针对能源问题日益紧张、能源价格上涨背景下产业园区能耗问题而设计的。 建立能耗管理系统后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以帮助楼宇管理者根据能耗情况做出正确的分析，制定出节能计划。未来的发展。 正确的决策对于推进和带动节能工作，实现节能减排目标具有重要意义。
