摘要：近年来，工厂、企业等项目的不断建设，同时，IT集成技术、网络技术、现场总线技术的不断发展，也不断推动智能系统的快速发展。对一个企业来说，水、电、气是日常运营不可或缺的保障。但是，对于管理人员来说，每月手动复制每个用户和设备的能耗读数是一项非常繁重的工作，需要大量的人力。和物质资源。为解决智能工程中水、电、气的自动采集、记录、分析和上报问题，设计了一套能耗管理系统，并将这些独立的检测仪器集成为一个完整的管理平台，实现对能耗的控制。数据收集和管理。提高能耗管理水平，方便用户对建筑能耗进行综合管理。
介绍了物流园区仓库及附属建筑的能耗监控系统项目。现场能耗数据通过电表采集。系统采用现场组网方式。-5000能耗监测系统，实现对各配电回路用电量的监测和管理。
关键词：能耗监控系统；ACREL-5000; 物流园区仓库及附属建筑。
介绍
能源消耗管理系统为整个企业的能源消耗提供保障，为能源管理提供数据和决策依据。通过实时数据采集技术、高速稳定的网络技术、灵活成熟的软件技术，将业主的智能建筑项目建设为绿色建筑管理。平台。能耗管理范围包括对电表、水表、气表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。
需求分析
DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价技术导则GB》
《企业节能规划编制通则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
能耗计量装置行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
GB/T 19582-2008 基于协议的工业自动化网络规范
项目概况
本项目范围为物流园区仓库及附属建筑配电室中的多功能仪表。现场配置多功能仪表可以提高能源利用效率，促进和保证能源管理水平的提高，通过对仪表数据的数据采集、分析和处理，对系统节能发挥重要作用。
系统功能
Acrel-5000能耗分析管理系统是根据物流园区仓库及附属建筑的实际情况。系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有的多功能仪器都位于每个仓库的电气竖井中。所有仪器均通过 485 屏蔽双绞线电缆铺设到通信管理机。通讯管理机通过企业局域网将数据上传到系统主机，完成仪器数据的采集和管理。

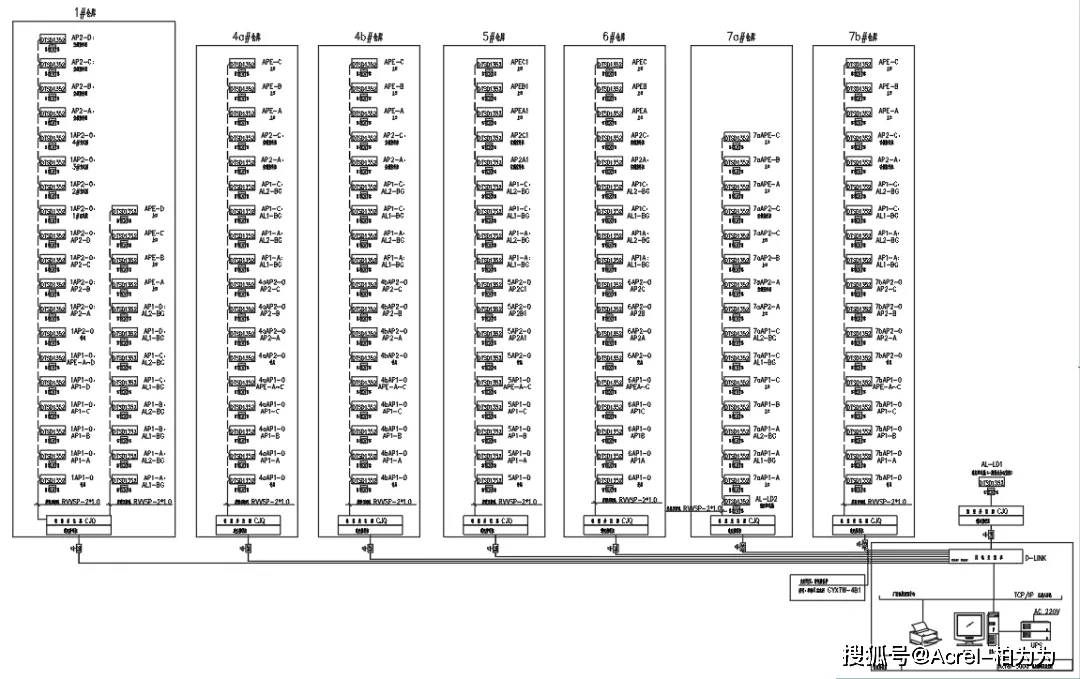

系统结构图
系统软件模块

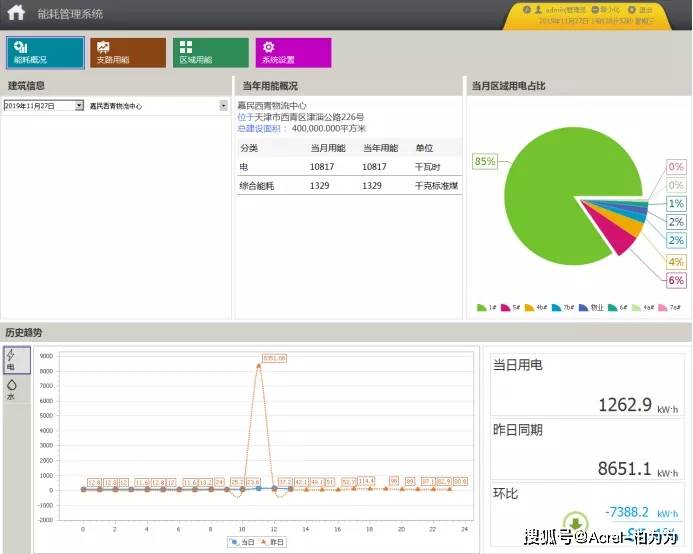

1 综合能耗主界面
主页显示建筑物的建筑图片，建筑物的基本信息，当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

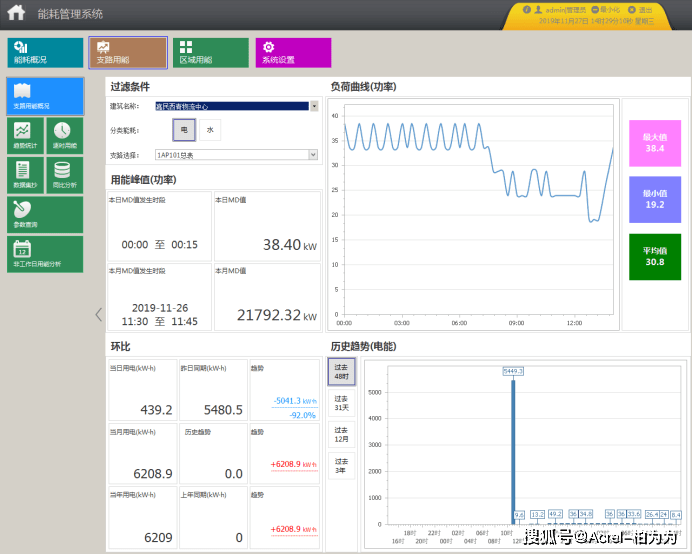

2 能量分支
系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可查看各分公司的能耗趋势，根据已有日期或自定义时间查询，并能以图表的形式显示分公司的总能耗。

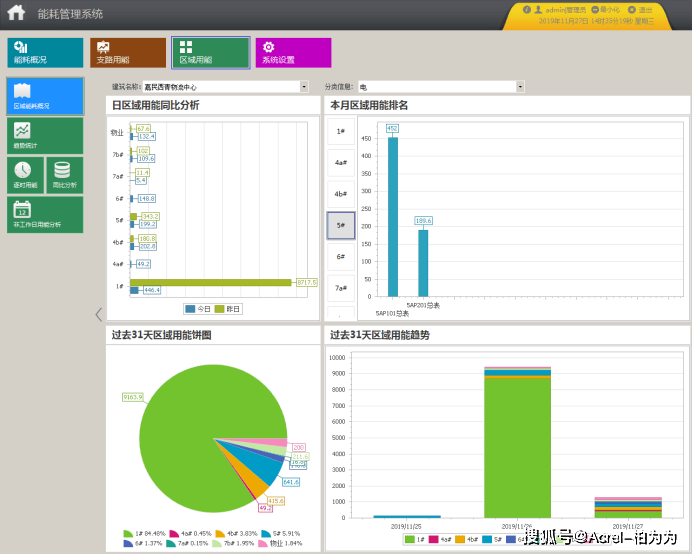

3 分项能耗统计
系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

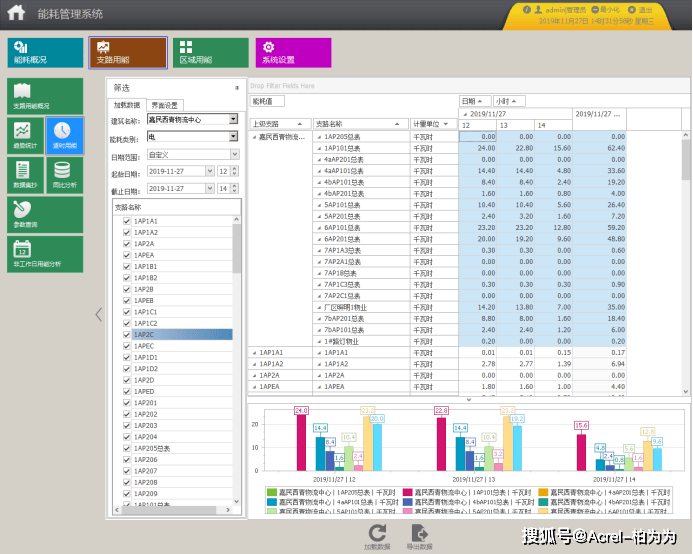

4 分项能耗报告
系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
5 能耗同比分析
系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分支机构当年月度能源消耗量和上年同期能源消耗量统计。
外表
根据运行效果分析，建立典型的能耗分析模型进行统一分析。
1 建立能耗计量体系：按照计量体系由小到大的原则，即从一级配电、二级配电、三级配电到下一步建设计量体系. 通过从1级向下测量到1级，进出电路可以准确计数，必须满足电能守恒原理，即输入电能为输出电能之和（误差率约为 3%）。
2、将采集到的数据存储并形成可视化图表：系统采集数据并入库后，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势，给客户更好的体验。
3、高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析找出高耗能点。
通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作能耗综合管理系统，如：通知各部门在下班时间关灯，同时纳入绩效考核。
结束语
企业能源消耗管理系统可以对企业内的数据进行采集、统计和分析，发布和传输数据，分析优化能源运行计划，记录和累计能源使用情况。系统通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可随时随地查看变电站的能源消耗情况，实现远程管理。能耗管理体系的建立，为业主提供了能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识等手段。返回搜狐，查看更多
