1 概述

能源管理系统是为帮助工业生产企业扩大生产，合理规划和利用能源，降低单位产品能耗，提高经济效益的信息化管控系统。

通过能源规划、能源监测、能源统计、能源消耗分析、关键用能设备管理、能源计量设备管理等手段，企业管理者可以准确掌握企业能源成本占比和发展趋势能源消耗任务规划分解为各生产部门车间，明确节能工作职责，促进企业健康稳定发展。

能源管理系统的基本管理功能：

●监控能源系统主要设备的运行状态

●能源系统主要设备的集中控制、运行、调整和参数设置

●实现能源系统的综合平衡、合理分配和优化调度。

●异常、故障和事故处理。

●基本能源管理。

●实时短期归档、数据库归档和能源运行潮流数据即时查询。

在我国能源消耗中，工业和大型公共建筑是我国最大的能源消耗者，约占全国能源消耗总量的70%。水平对能量消耗都有不同的影响。建设全厂级集中统一的能源管理系统，可以完成能源数据的在线采集、计算、分析和处理，从而在能源物料平衡、调度与优化、能源设备运行管理等方面发挥重要作用，等等。 。

能源管理系统（简称EMS）是企业信息系统的重要组成部分。因此，在企业信息系统架构中，能源管理被视为MES系统的基础应用组件，是大型企业自动化、信息化的重要组成部分。Acrel公司Acrel-5000产品以实时数据库系统为核心，可提供从数据采集、联网、能源数据海量存储、统计分析、查询等方面的EMS整体解决方案，实现公司调度管理 在能源管控中心，人员直接实时控制和调整系统的动态平衡能耗监测管理系统价格，达到节能降耗的目的。

2 系统软件

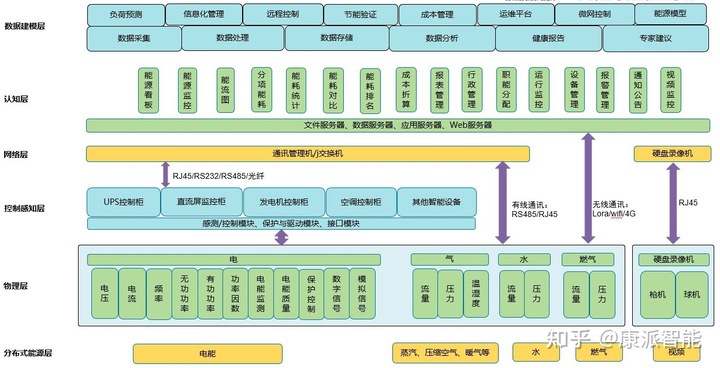

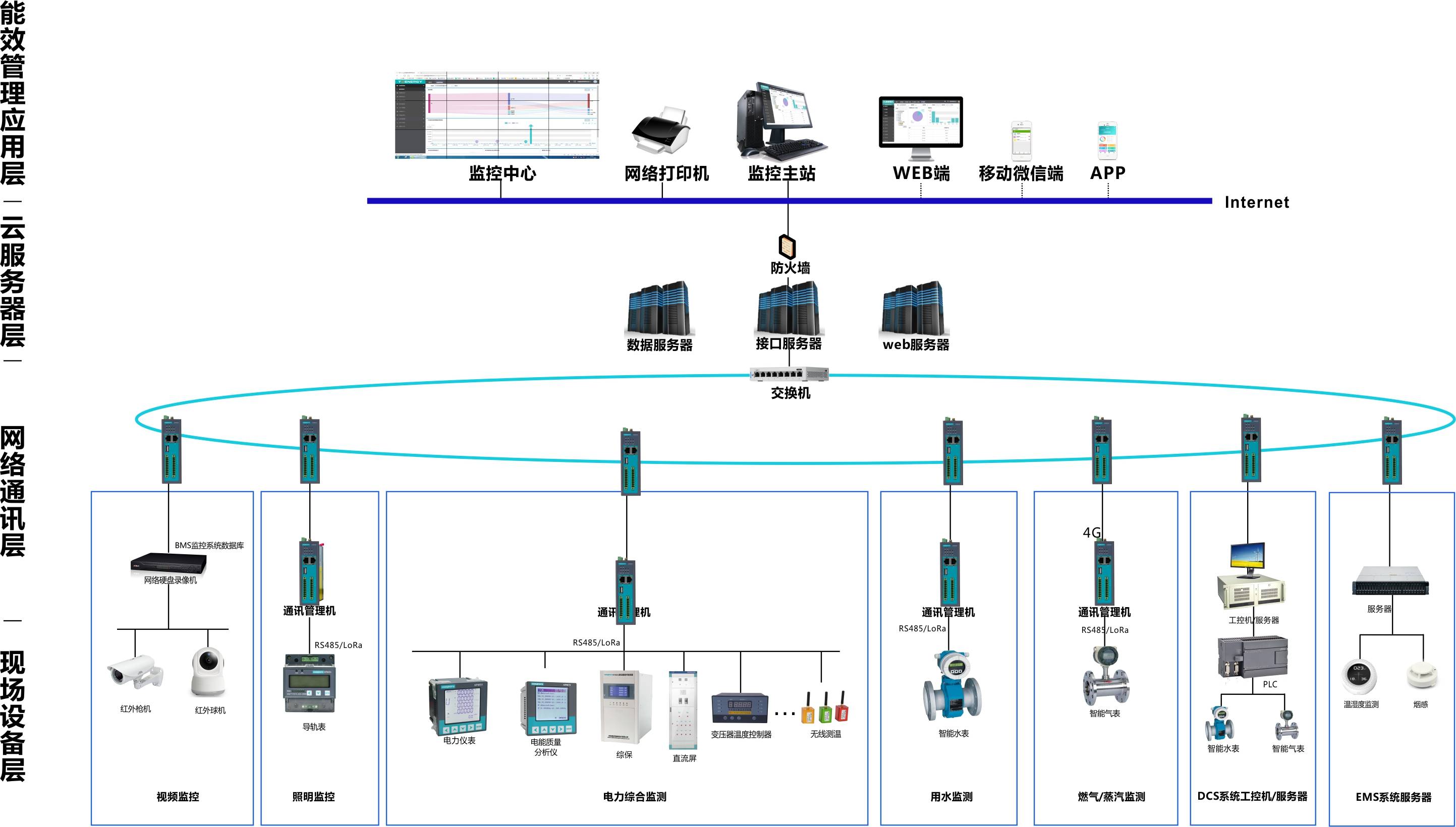

Acrel-5000能耗监测系统以计算机、通讯设备、测控单元为基础工具，为大型公共建筑的实时数据采集、开关状态监测、远程管控提供基础平台。它可以与检测和控制设备相结合，形成任何精密的监控系统。系统主要采用分层分布式计算机网络结构，一般分为三层：站控管理层、网络通信层和现场设备层，如图1所示。

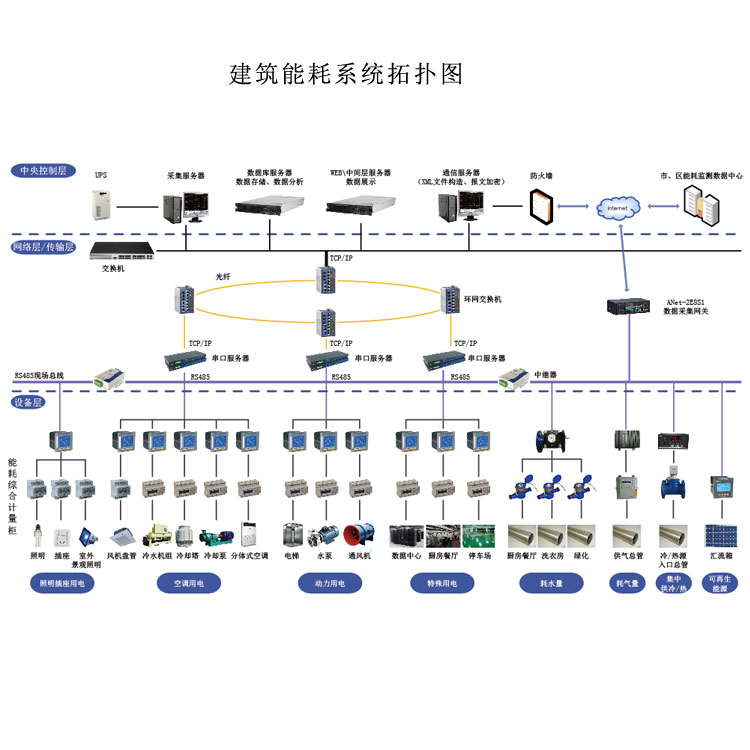

图1 系统结构图

1）站控管理

站控管理层是能耗监测系统管理人员进行人机交互的直接窗口，也是系统的最上层。主要由系统软件和必要的硬件设备组成，如工业级计算机、打印机、UPS电源等。监控系统软件具有良好的人机交互界面，对各类数据进行计算、分析和处理现场采集，以图形、数显、声音等方式反映现场运行状况。

监控主机：用于数据采集、处理和数据转发。为内部或外部系统提供数据接口，执行

系统管理、维护和分析工作。

打印机：系统调用打印或自动打印图形、报表等。

模拟屏：系统通过通讯与智能模拟屏进行数据交换，直观地显示整个系统的运行状态。

UPS：保证计算机监控系统正常供电，当整个系统出现供电问题时，保证站控管理层设备正常运行。

2）网络通信层

通信层主要由通信管理机、以太网设备和总线网络组成。这一层是数据和信息交换的桥梁。负责对现场设备返回的数据信息进行采集、分类和传输，同时将上位机的各种控制命令传递给现场设备。

通讯管理机：是系统数据处理和智能通讯管理中心。具有数据采集与处理、通讯控制器、前端计算机等功能。

以太网设备：包括工业级以太网交换机。

通信介质：系统主要采用屏蔽双绞线、光纤和无线通信。

3）现场设备层

现场设备层为数据采集终端，主要由智能仪表组成。采用高可靠性、现场总线连接的分布式I/O控制器组成数据采集终端，将存储的建筑能耗数据上传至数据中心。测量仪器负责最基本的数据采集任务，其监控的能耗数据必须完整、准确并实时传输到数据中心。
