一、项目背景

为贯彻落实《重点用能单位节能管理办法》（国家发展改革委令2018年第15号）和《国家发展改革委关于节能减排有关事项的通知》印发重点用能单位“十万用能”行动（发改环字[2017]1909号）和发展改革委办公厅《关于印发“百用能”名单的通知》 》（发改办环字[2019]351号），进一步推进重点用能单位能源消费总量和强度“双控”，各省市有关主管部门已陆续下发通知，要求纳入“十万”行动的重点用能单位落实节能主体责任，加强节能管理，按照“ 《重点耗能单位能耗在线监测系统推广建设工作方案》（发改环保[2017]1711号）等要求，建设接入终端系统，接入全省重点耗能单位能源能耗在线监测平台按时进行，重点能耗单位能耗在线监测系统建设未按时进行，未配备和使用能源计量器具的，依法依规责令限期改正，逾期不改正或者不符合要求的，严格按照有关规定处罚。法律法规。

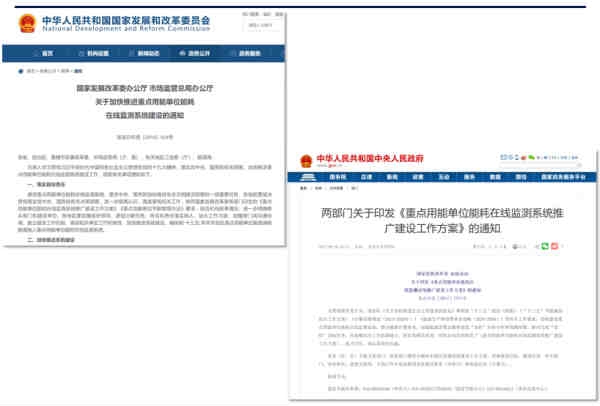

2. 政策文件

企业建设内容

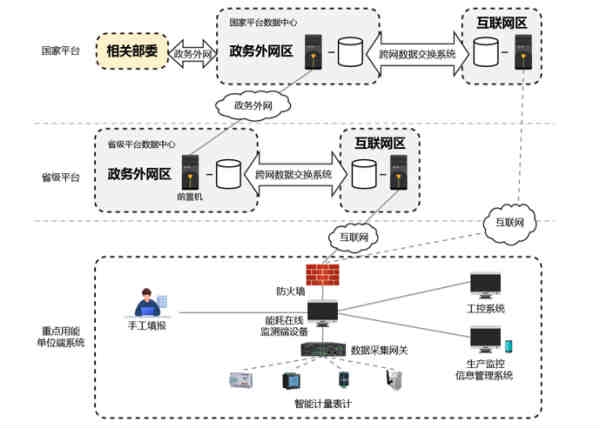

三、平台整体架构

企业建设内容

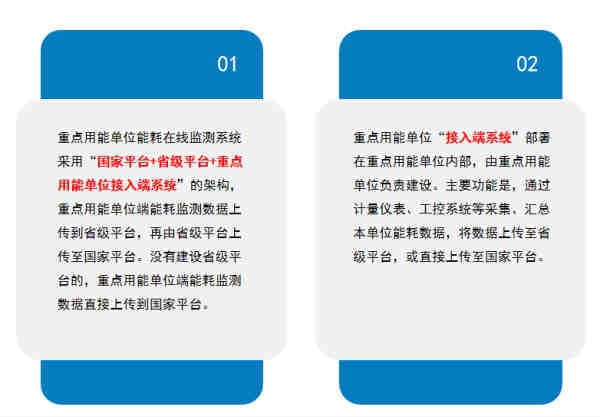

1、重点用能单位能耗在线监测系统采用“平台+省级平台+重点用能单位接入终端系统”的结构。重点用能单位能耗监测数据上传到省级平台，再上传到平台。如果没有省级平台，重点用能单位的能耗监测数据将直接上传到平台。

2、重点用能单位“接入终端系统”部署在重点用能单位内部，由重点用能单位负责建设。主要功能是通过计量仪表、工控系统等对机组的能耗数据进行采集汇总，并将数据上传至省级平台，或直接上传至平台。

系统功能 - 数据采集

系统功能——数据处理与存储

系统功能-数据上传

系统功能-本地能耗数据显示

4、重点用能单位能耗在线监测系统数据采集

接入端系统支持以下类型的数据接入，适应关键用能单位可能存在的各种情况：

1、通过（GB/）、DL/T645、CJ/T188等协议，可从现场仪表采集所需的能耗实时数据；

2、从数据采集器获取数据：通过TCP（GB/）、MQTT、HTTPS等标准通信协议从数据采集器获取实时能耗数据；

3、可从自动化信息系统获取数据：通过OPC协议从重点用能单位的自动化信息系统中采集所需的能耗实时数据；

4、支持人工数据上报：对于不具备在线采集条件的数据，应提供人工数据上传方式。能耗在线监测终端设备应提供数据访问的软件配置工具，并支持上述各种标准通信协议的软件配置接口。配置完成后，能耗在线监测终端设备可以基于SQL、OPC、DL/T645运行，CJ/T188协议的数据访问执行模块，根据配置设定的规则，定期从数据采集​​点，发送到数据处理模块，进行必要的运算处理，生成符合规范要求的上传数据，然后将其发送到数据上传。模块被编码并上传。重点能耗单位能耗在线监测系统

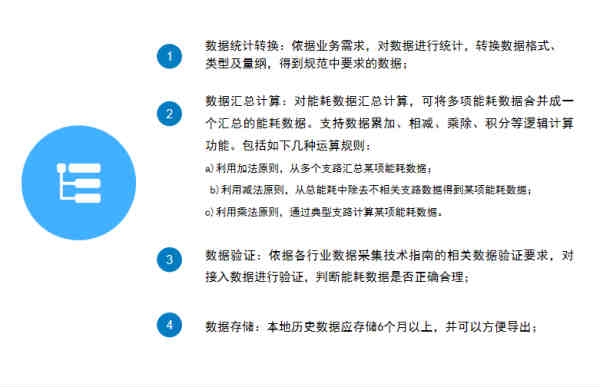

5、重点用能单位在线监测系统数据处理与存储

1、数据统计转换：根据业务需求，对数据进行统计，转换数据格式、类型和维度，得到规范要求的数据；

2、数据汇总计算：对于能耗数据的汇总计算，可以将多个能耗数据合并为一个汇总能耗数据。支持数据累加、减法、乘除、积分等逻辑计算功能。它包括以下操作规则：

a) 采用加法原理，汇总多个分支的某项能耗数据；

b) 利用减法原理，从总能耗中去除不相关的分支数据，得到一定的能耗数据；

c) 利用乘法原理，通过一个典型的分支计算出一定的能耗数据。

3、数据验证：根据各行业数据采集技术指南的相关数据验证要求，对接入数据进行验证，判断能耗数据是否正确、合理；

4、数据存储：本地历史数据应存储6个月以上，并可方便导出；

6、重点能耗单位能耗在线监测系统数据上传

根据重点能耗单位能耗在线监测系统技术规范中定义的系统平台接口协议规范要求，将用能企业的基本信息、计量器具信息、能耗数据和能效数据上传至省级或平台。HTTPS协议加密传输。如果数据传输失败或超时（网络故障），将重新发送数据，直到收到成功反馈消息。

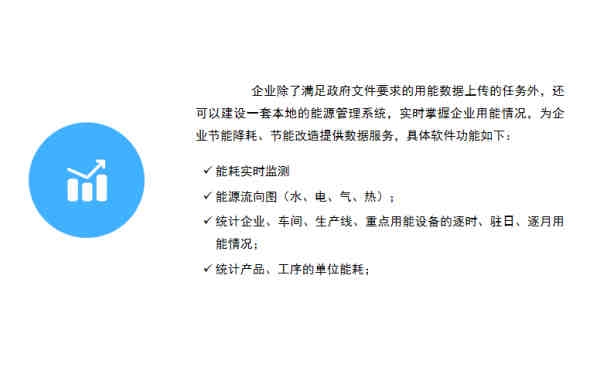

7、重点能耗单位能耗在线监测系统本地能耗数据展示

企业除了满足政府文件要求的能耗数据上传任务外，还可以构建本地能源管理系统，实时掌握企业的能耗情况，为企业节能降耗、转型提供数据服务活力。具体软件功能如下：

实时监控能耗

能量流图（水、电、气、热）；

企业、车间、生产线及关键耗能设备的时、日、月能耗统计；

产品和工艺的单位能耗统计；

各省市有关主管部门相继下发通知，要求纳入“十万”行动的重点用能单位落实节能主体责任，加强节能管理，按照《节能减排工作方案》 《重点用能单位能耗在线监测系统推广建设》（改环字[2017]1711号）等要求，建设接入终端系统，接入省重点用能单位能耗在线监测平台时间。配备、使用能源计量器具的，依法依规责令限期改正；

关键能耗在线监测系统背景分析：

能源短缺已成为制约我国经济发展的重要瓶颈，工业是拉动我国GDP增长的重要来源。据统计企业能耗监测管理系统，2007年工业带来的GDP增长值占42.69%，能源消耗总量占71.6%。其中，高耗能工业能源消耗占工业能源消耗的80%。因此，降低工业单位能耗水平，改善能源消费结构具有重要的战略意义。对重点用能单位，也应按标准执行。主要耗能单位是什么？什么是在线监控系统？

今年，国家发改委印发的《重点用能单位节能管理办法》自2018年5月1日起实施。 《重点用能单位监测制度》也已出台。

什么是关键能耗单位？

主要耗能单位有：

（一）年综合能耗1万吨标准煤及以上的能源消耗单位

（二）国家科学院有关部门或者省、自治区、直辖市人民部门认定的年综合能耗5000吨以上10000吨标准煤以下的用能单位管理节能的中央政府。

重点耗能企业涵盖电力、石化、建材、钢铁、纺织、造纸等重点耗能行业。

第五十三条 重点用能单位应当每年向节能主管部门报送上一年度能源利用情况。能源利用状况包括能源消耗、能源利用效率、节能目标完成情况、节能效益分析、节能措施等。

第五十四条 节能主管部门应当对重点用能单位提交的能源利用状况报告进行审查。对节能管理制度不完善、节能措施未落实、能源利用效率低的重点用能单位，节能工作主管部门应当进行现场调查，组织实施能源能效检测。 - 使用设备，命令能源审计，并提交书面整改。要求，整改期限。

重点用能单位应当完善节能管理制度，落实节能措施，提高能源利用效率。如果需要搭建能源管控系统，在线监控系统可以找何顾问或公众号找何顾问联系。加强重点用能单位的节能管理，可以有效提高能源利用效率，控制能源消费总量，促进生态文明建设。
