1 相关政策
1.1 国家政策

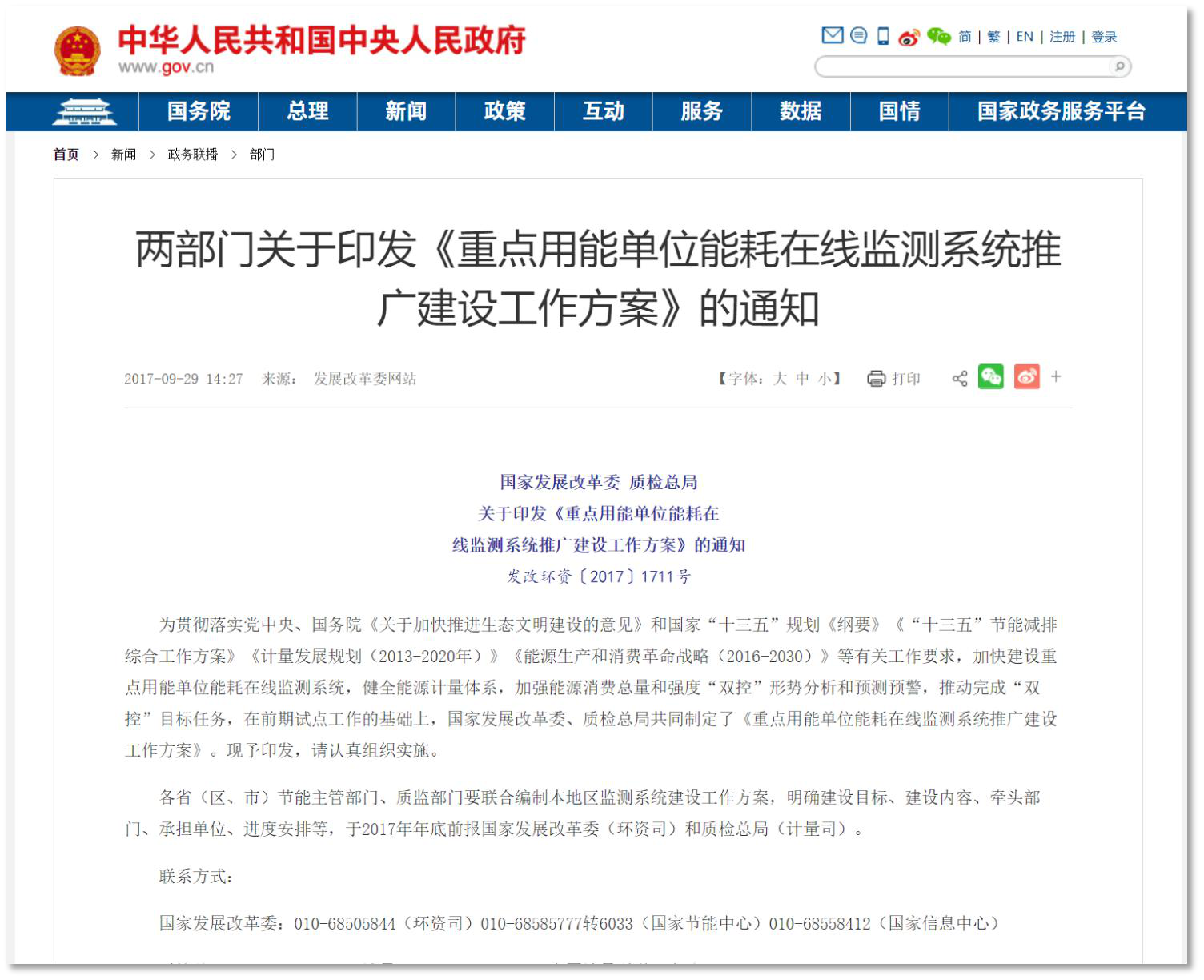

2017年9月，国家发展改革委、质检总局联合印发《关于推进建设重点用能单位能耗在线监测系统的通知》（发高环字[2017 ] 1711号），要求各地迅速建立单位能耗在线监测系统，完善能源计量体系，以能源总量“双控”形式加强分析预测预警消费和强度，推动完成“双控”目标任务。
2017年11月，国家发展改革委印发《关于实施重点用能单位“十万能源”行动有关事项的通知》（发改环字[2017]1909号）对重点用能单位开展“双控”目标责任考核 考核情况纳入省人民政府能源消费总量和强度“双控”考核体系。 “双控”目标任务，暂停审批新建和扩建高耗能项目。

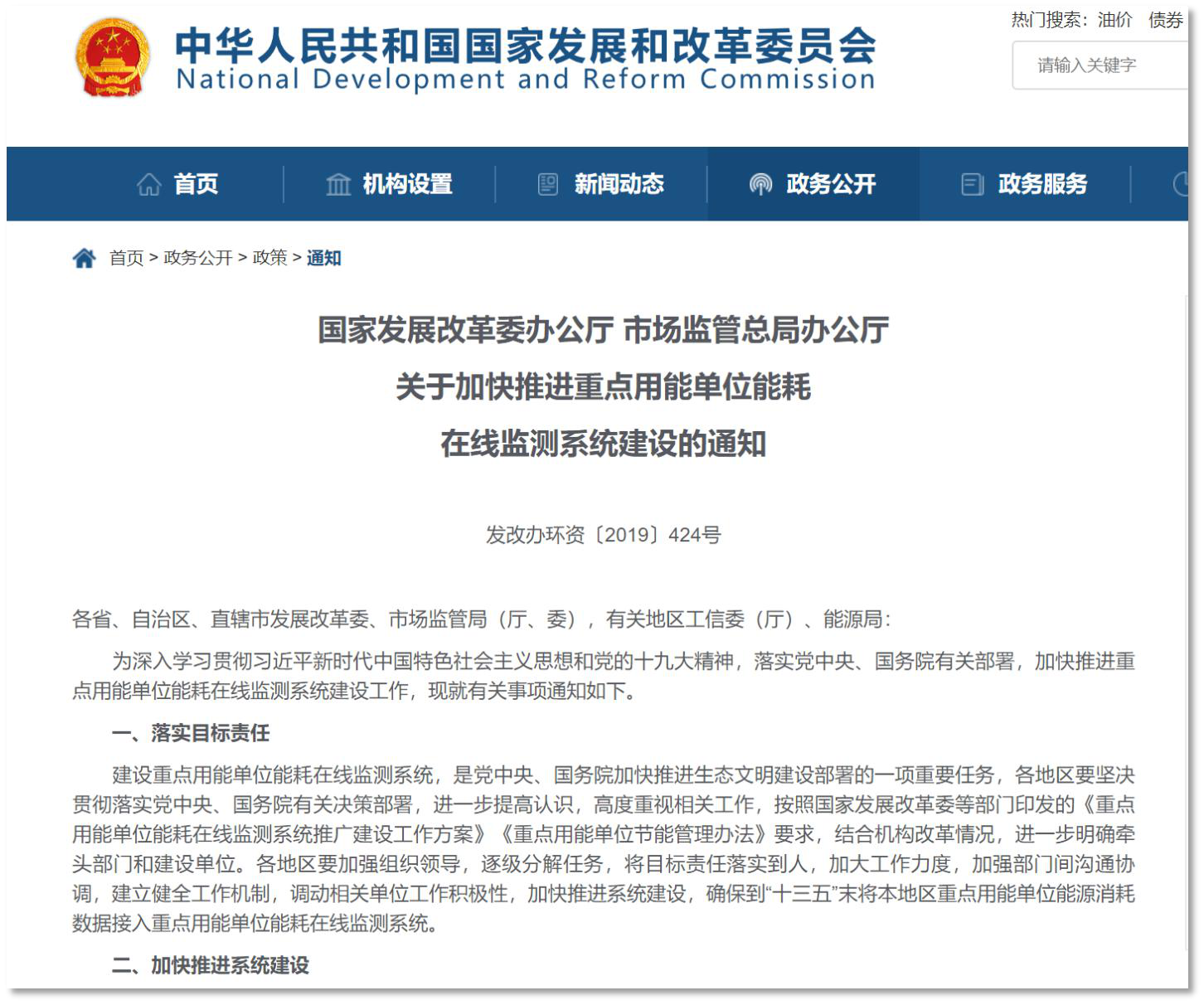

2019年4月，国家发展改革委、国家市场监督管理总局印发《关于加快建设重点用能单位能耗在线监测系统的通知》（发企办环字[2019]424号）明确将重点纳入能耗在线监测范围。用能单位名单，大力推进接入终端系统建设，确保2020年底前完成全区所有重点用能单位接入终端系统建设，并上传数据日常。
1.2 政府政策
2 标准规格
《重点用能单位能耗在线监测系统推广建设工作方案》参照“统一标准、互联互通”的基本原则，完善系统架构、数据采集和传输等方面的标准规范体系，数据应用等，建立全国统一的技术标准体系。监控系统，确保国家、省、用能单位等系统之间的数据互联。
《NHJC-01-2018重点能耗单位能耗在线监测系统——总体架构规范》
《NHJC-02-2018重点能耗单位能耗在线监测系统——基本信息及格式规范》
《NHJC-03-2018重点能耗单位能耗在线监测系统——系统平台接口协议规范》
《NHJC-04-2018重点能耗单元能耗在线监测系统-端设备接口协议规范》
《NHJC-05-2018重点能耗单位能耗在线监测系统-省级平台机房及硬件配置规范》
《NHJC-06-2018重点能耗单元能耗在线监测系统终端设备技术规范》
《NHJC-07-2018重点能耗单位能耗在线监测系统——能源品种采集规范》
《NHJC-08-2018重点能耗单位能耗在线监测系统——系统安全规范》
《NHJC-09-2018重点能耗单位能耗在线监测系统-省级平台功能规范》
《GB/-2008工业企业能源管理导则》
《GB/-2012能源管理体系要求》
《GB/T2598-2008综合能耗计算通则》
《GB/T3484-2009企业能源平衡通则》
《GB/-2020能耗单位在线监测技术要求》
《低压配电设计规范》（GB 50054-2011）
3 安科瑞提供的口译解决方案

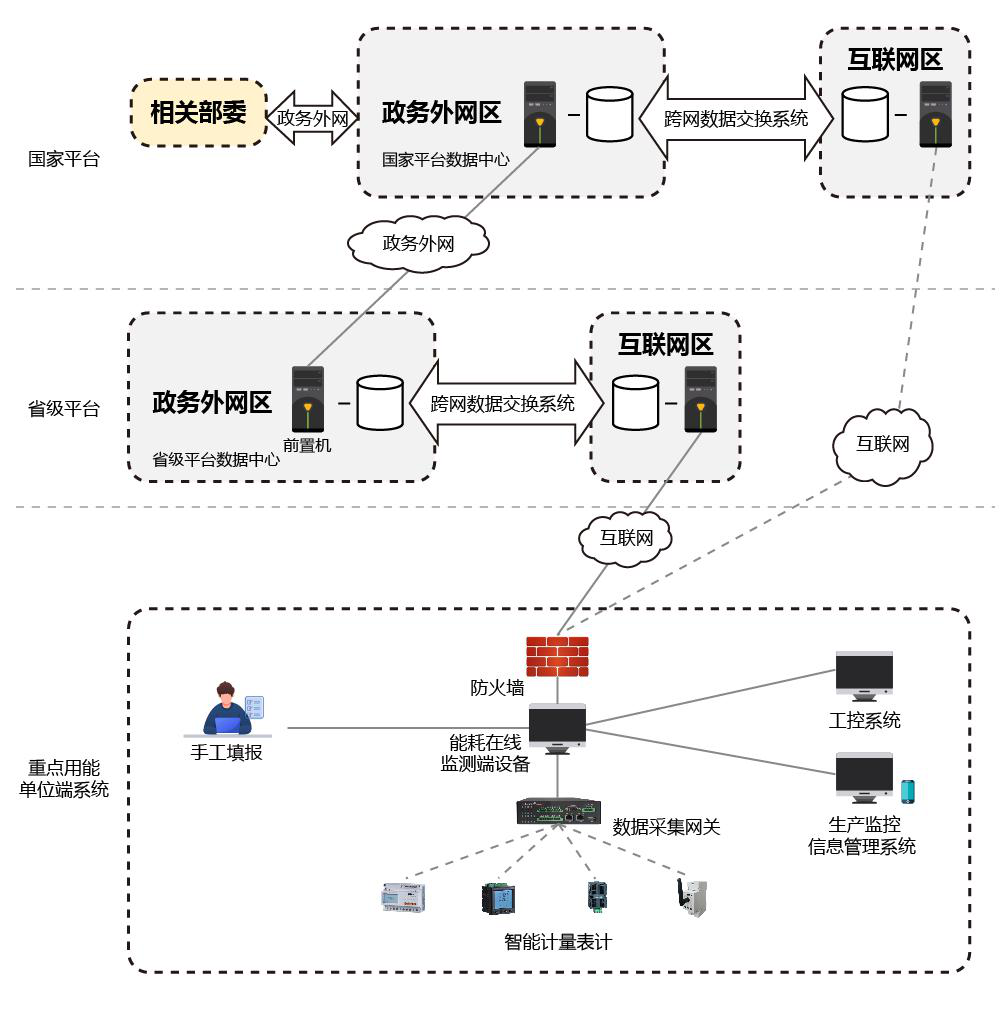

3.1 整体结构
3.1.1 3级平台+终端设备
重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位终端系统”的结构，为不同部委、各级节能主管部门、质监管部门、重点用能单位等用户。服务水平。
3.1.2 全国平台
国家平台是指在国家节能主管部门设立的国家数据中心，用于接收、存储、汇总和分析全国重点用能单位的能源相关数据，为相关政府部门、能源部门、能源部门提供应用服务。消费单位和公众，又称“国家数据”。中央”。
3.1.3省级平台
省级平台部署在省（自治区、直辖市）有关部门，接收、存储、汇总、分析本地区重点用能单位能耗在线监测数据，为相关地方提供应用服务。政府部门和用能单位。“省级数据中心”，
3.1.4终端系统
是指重点用能单位的接入终端系统能耗监测管理软件，是对企业能源转换、输配、利用和回收进行动态监控和管理的信息系统。
3.1.5 个设备
放置在重点用能单位的设备，用于收集、分析、汇总用能单位能耗数据，并将数据上传到系统平台。

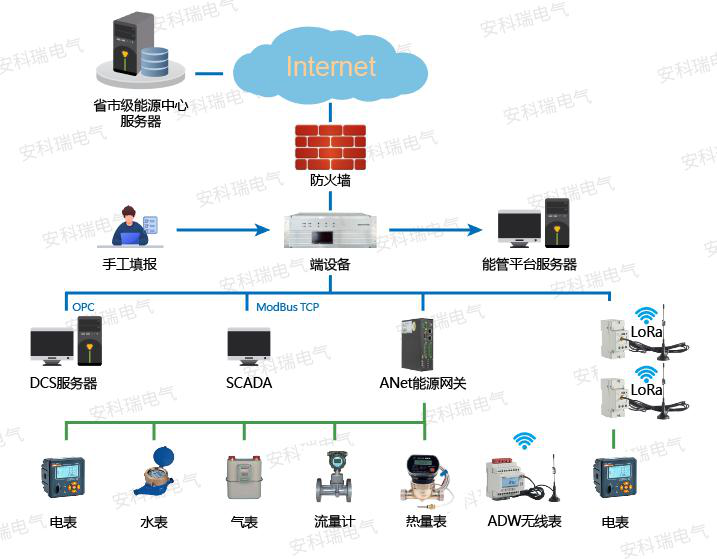

3.2-终端系统结构
安科瑞可为企业接入终端系统提供完整的解决方案
根据《重点用能单位能耗在线监测系统推广建设工作方案》要求，重点用能单位接入终端系统部署在重点用能单位内部，用能单位负责建设。主功能：
通过计量仪表、工控系统等采集、汇总机组能耗数据，并将数据上传至省级平台，或直接上传至国家级平台；
重点用能单位接入端系统必须通过网守、防火墙、隔离等安全措施，确保内部系统安全和数据安全；
必须具备远程升级维护、一端多传、接收国家和省级平台推送信息、用能单位能源管理等功能。
3.3 个设备
3.3.1 概述

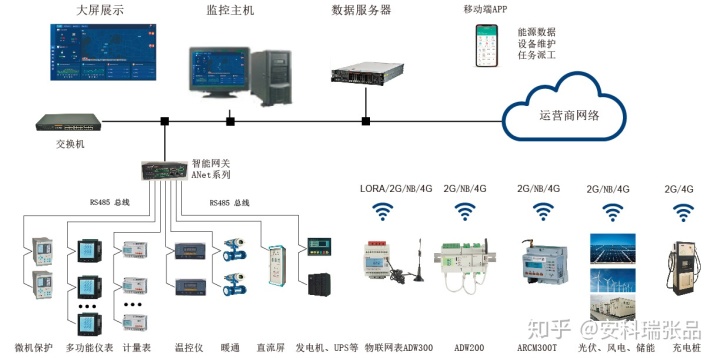

企业接入终端系统需要从生产过程控制系统中采集能耗相关数据。考虑到企业生产网络和办公网络（互联网）不互通的实际情况，企业接入终端系统将采用2+1架构。物理隔离装置——能耗在线监测终端设备，在数据传输过程中，保证从生产网络（内网）获取的能耗数据以一码通的形式安全传输到办公网络（外网）双向传输、隔离加密、文件传输。网络），

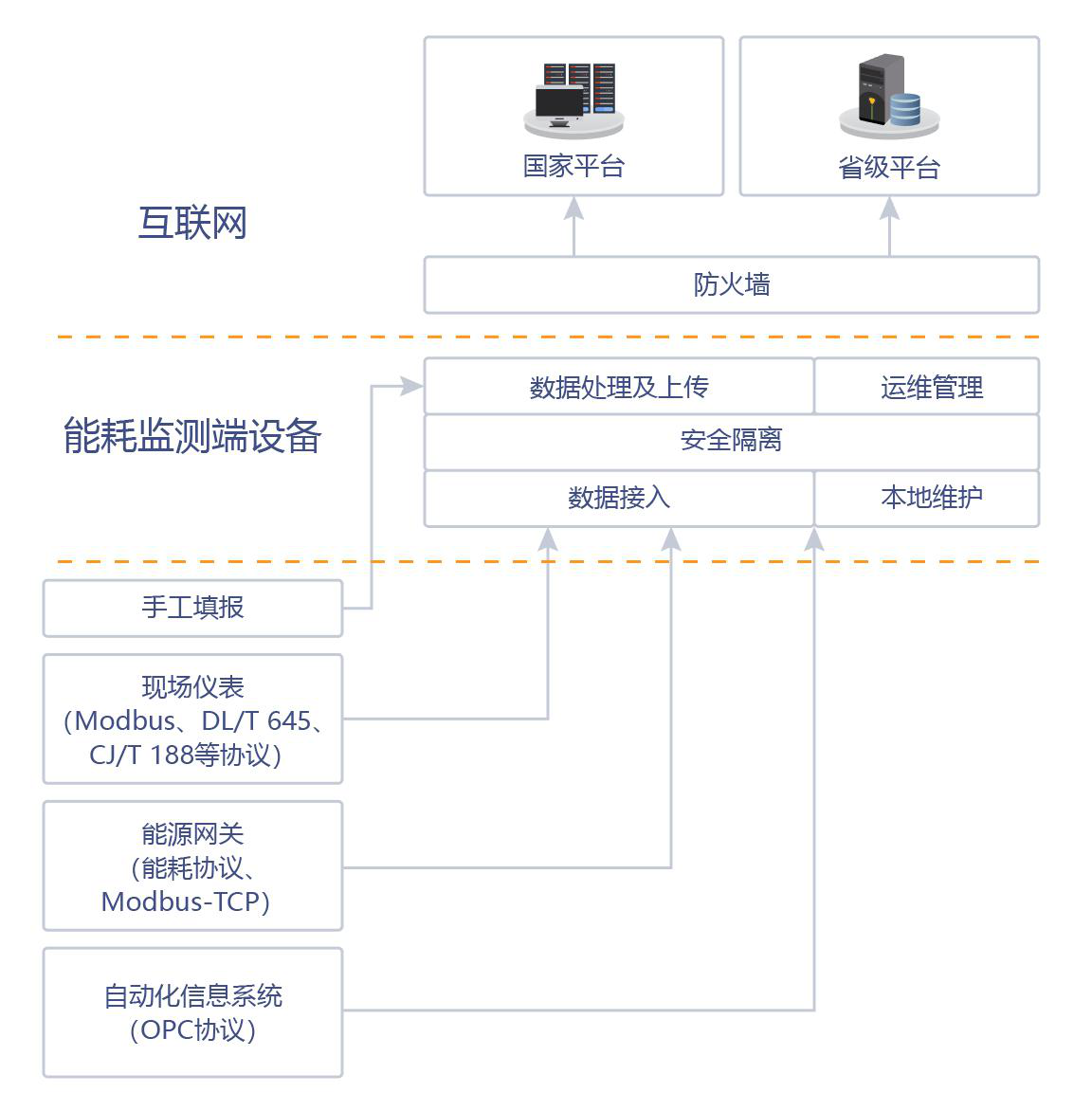

结构如图所示：
3.3.2端设备软件功能
支持通过（GB/）、DL/T645、CJ/T188等协议采集现场仪表所需的实时能耗数据，汇总生成能耗数据报表；
支持从能源网关、DTU、SCADA通过TCP（GB/）、能源消耗协议等实时上传能源消耗数据，汇总生成能源消耗数据上报；
支持通过OPC协议采集自动化信息系统所需的实时能耗数据，汇总生成能耗数据报表；
支持人工数据上报：对于不具备在线采集条件的数据，提供人工数据上传；
具备基础数据处理和本地存储功能，本地历史数据可存储6个月以上；
可根据项目情况录入企业基本信息、企业生产层次、计量仪器档案信息、终端设备信息、数据采集项信息等各种基础信息；
按照《NHJC-04-2018重点能耗单位能耗在线监测系统技术规范——终端设备接口协议规范》的要求，将数据上传至国家或省级平台；
支持断线缓存，保证数据连续性；
终端设备平台，方便用户使用和配置；
支持手动补录和远程升级；
能源使用数据收集；
数据上传日志。
4 能源管理平台

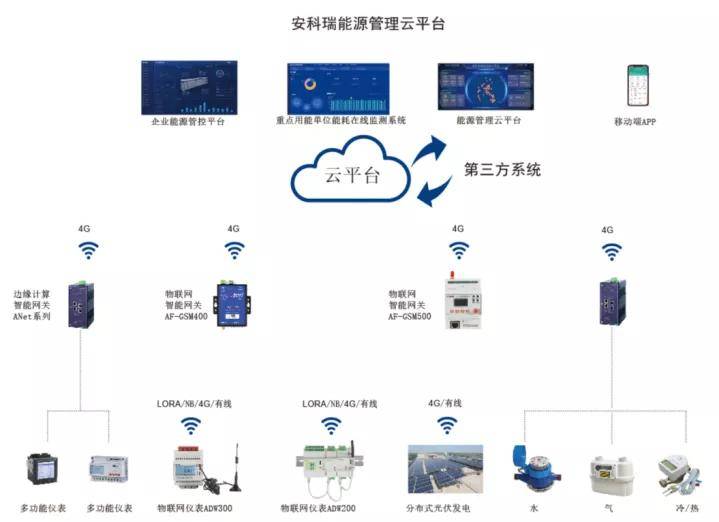

除了满足政府要求的数据上传要求外，我司还可以帮助企业搭建能源管理平台能耗监测管理软件，通过该平台实现企业能耗的精细化管理，进一步挖掘潜在的节能空间和转型机会。探索实现节能减排。降低消耗，提高质量和效率。
Q1：企业准入系统和企业管理中心系统是同一个系统吗？
A1：企业接入终端系统是重点用能单位能耗在线监测系统建设三层架构的重要组成部分。是对应省（市）级平台和国家级平台的重要数据源。业务功能集中在省（市）级平台的耗能单元子系统模块中。企业能源管理中心系统是企业能源计量、统计系统、能源管理信息系统和能源管理系统的有机结合，是企业信息系统的重要组成部分。在能源数据采集、处理、分析、处理和实现能源设备管理、能源绩效评估、节能计划、能源平衡和能源预测。企业能源管理中心系统是企业提高能源消费精细化管理水平、提质增效、节能降耗的重要管理工具。企业接入终端系统需要与省（市）级平台联动，首要任务是根据上报数据要求，为平台侧提供可靠、准确的数据内容；而企业能否管理中央系统，满足企业管理业务的需要是首要任务。对接省（市）级平台时，需要考虑上传数据的质量要求。企业能源管理中心系统是企业提高能源消费精细化管理水平、提质增效、节能降耗的重要管理工具。企业接入终端系统需要与省（市）级平台联动，首要任务是根据上报数据要求，为平台侧提供可靠、准确的数据内容；而企业能否管理中央系统，满足企业管理业务的需要是首要任务。对接省（市）级平台时，需要考虑上传数据的质量要求。企业能源管理中心系统是企业提高能源消费精细化管理水平、提质增效、节能降耗的重要管理工具。企业接入终端系统需要与省（市）级平台联动，首要任务是根据上报数据要求，为平台侧提供可靠、准确的数据内容；而企业能否管理中央系统，满足企业管理业务的需要是首要任务。对接省（市）级平台时，需要考虑上传数据的质量要求。

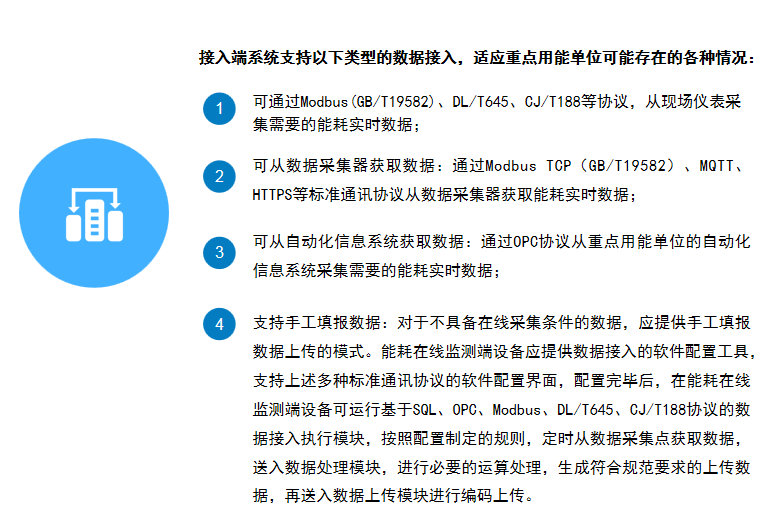

系统功能 - 数据采集

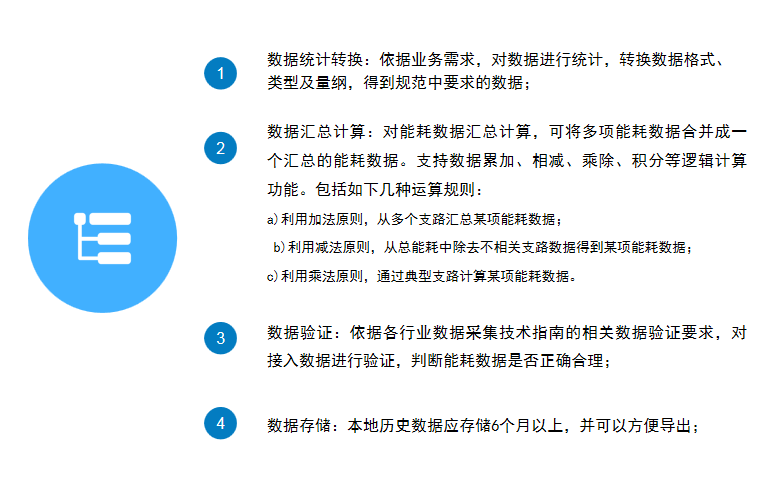

系统功能——数据处理与存储

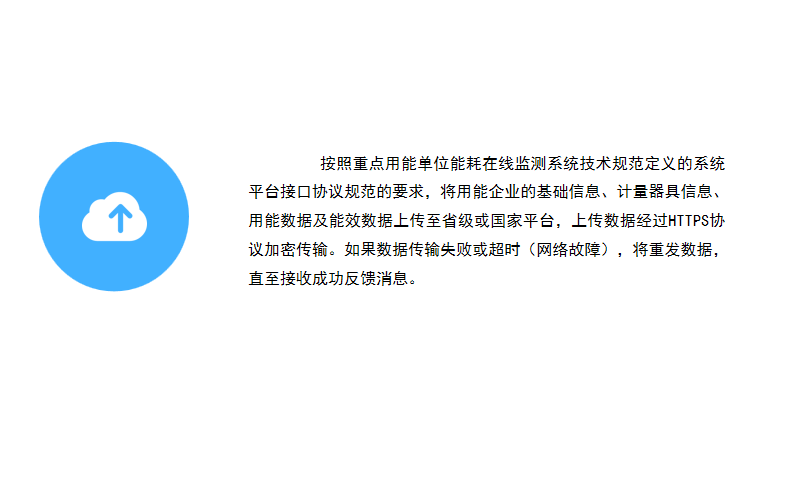

系统功能-数据上传
系统功能-本地能耗数据显示
能源管理平台的主要功能：
能耗统计

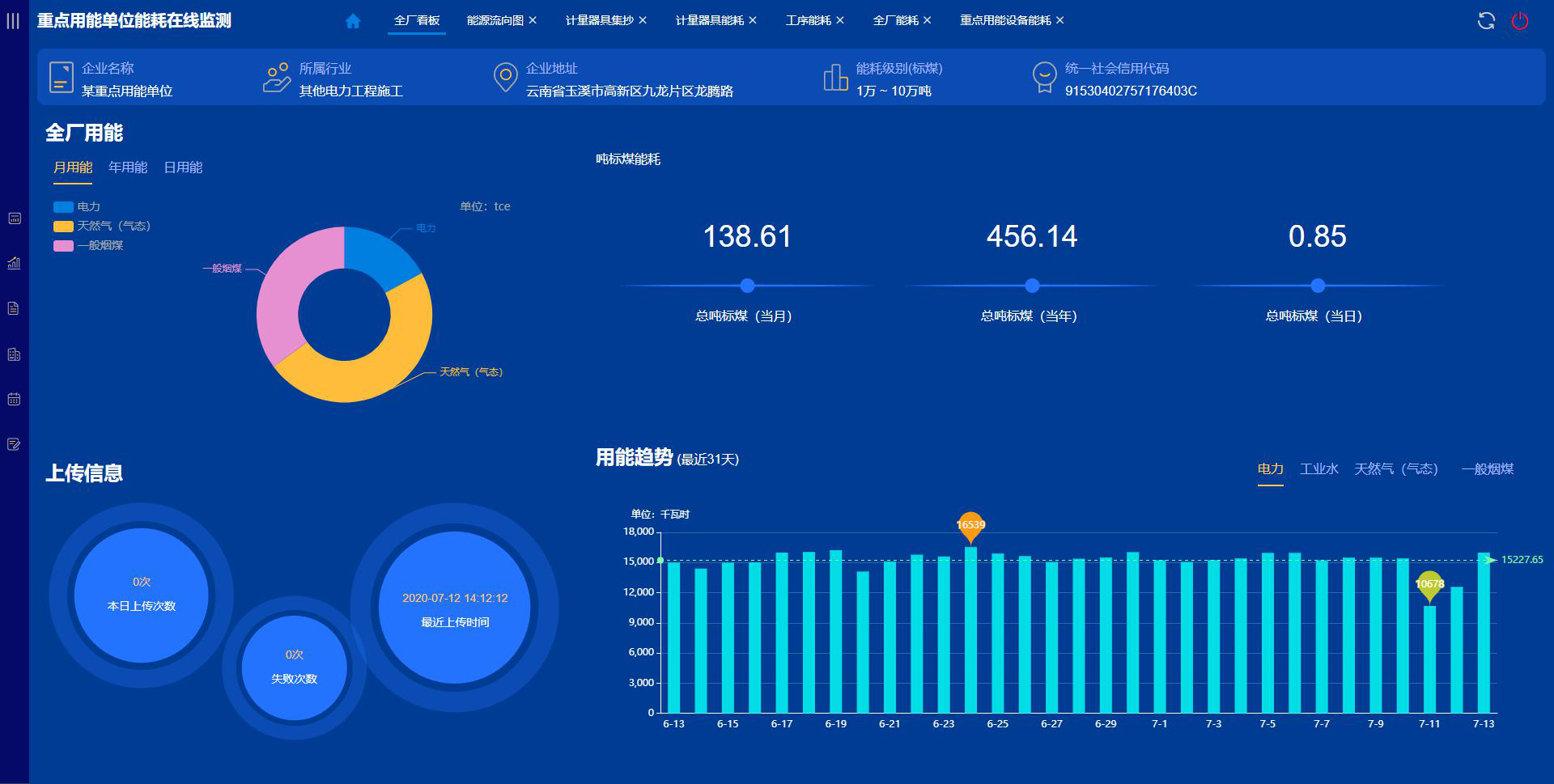

全厂看板
全厂看板页面汇总企业基本信息、日/月/年吨标煤能耗、各能耗类别日能耗趋势、数据上传记录等信息；

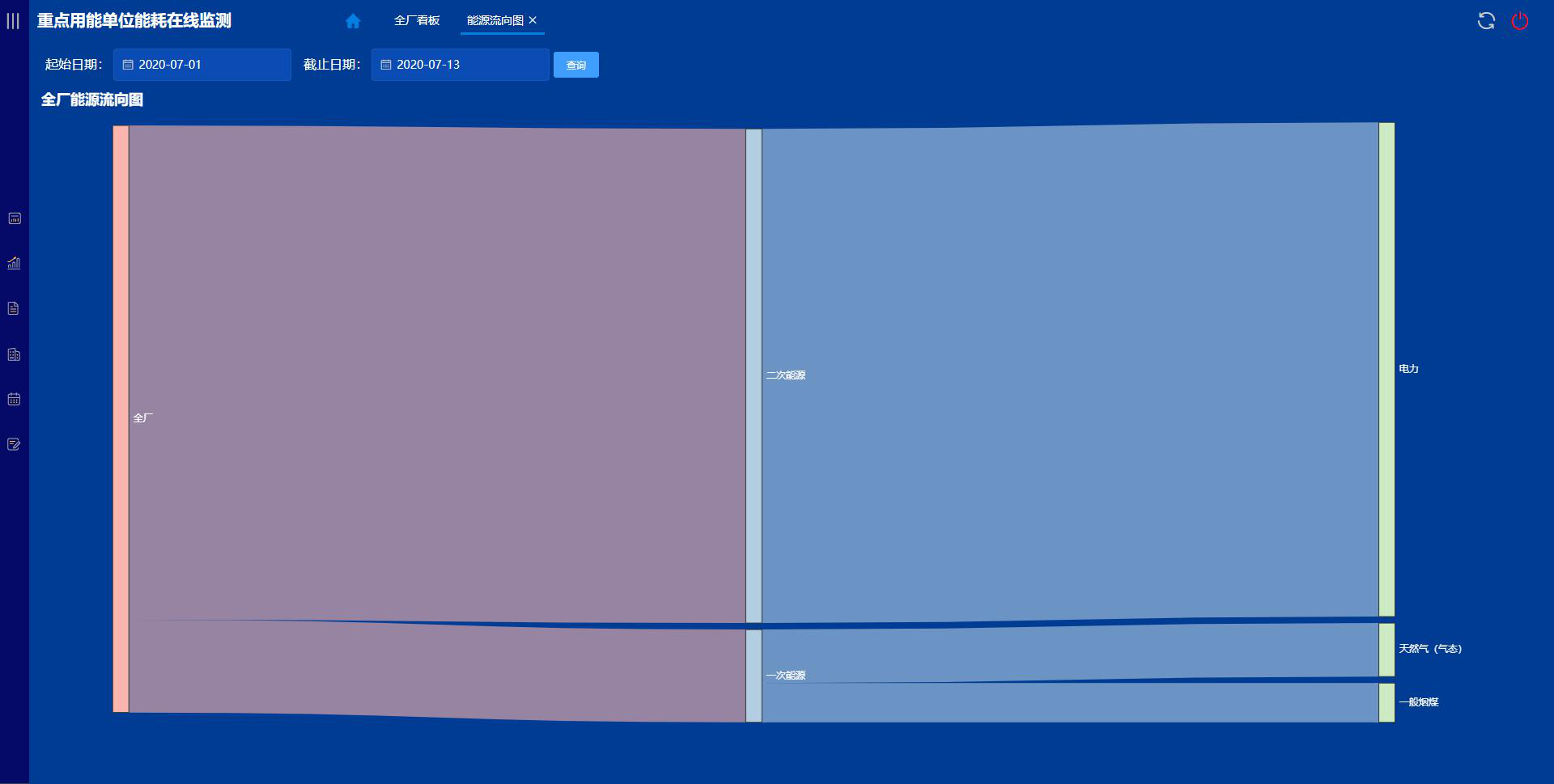

能量流图
能源流程图更直观地以图形方式展示企业能源消耗的构成，快速定位能源消耗占比高的能源类别；
全厂能耗统计
按日、月、年计算全厂一次能源、二次能源和耗能工质的消耗量，将各种能源按换算系数换算为吨标煤能耗；

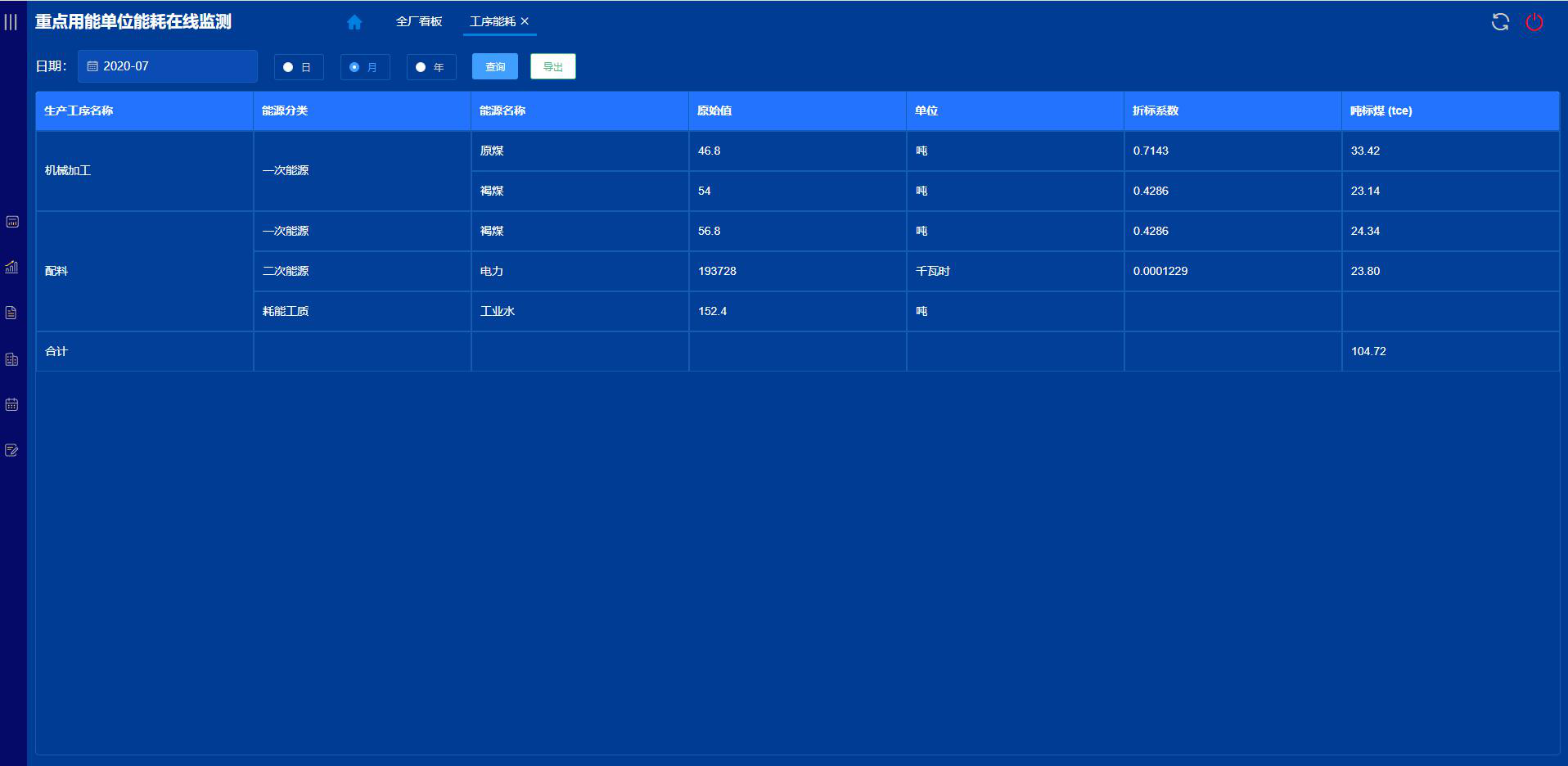

过程能耗统计
按日、月、年计算企业各生产过程的能耗，按换算系数将能耗换算为吨标煤；

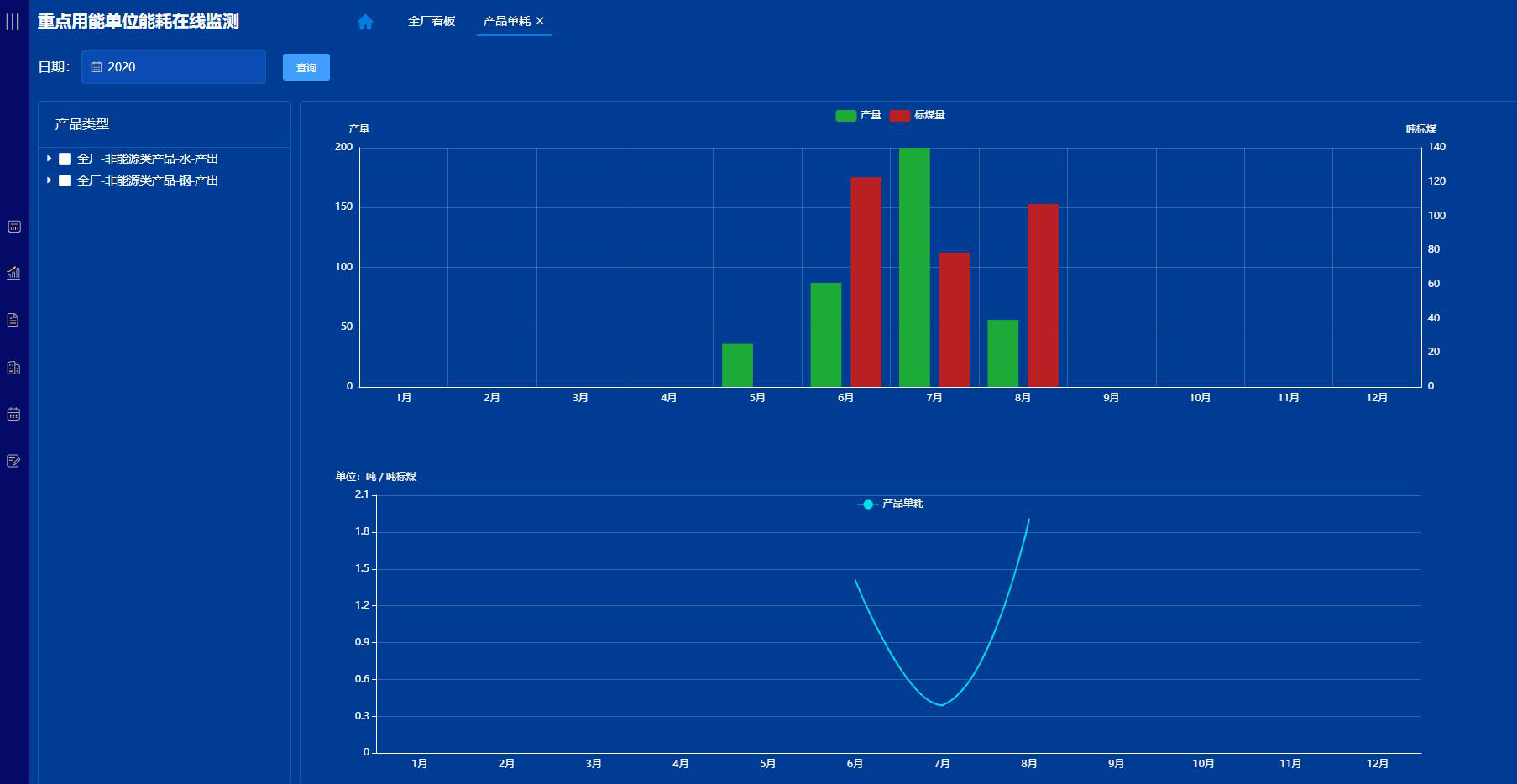

产品单耗统计
按日、月、年计算企业各产品的能耗，并结合产出数据计算出产品的单耗；

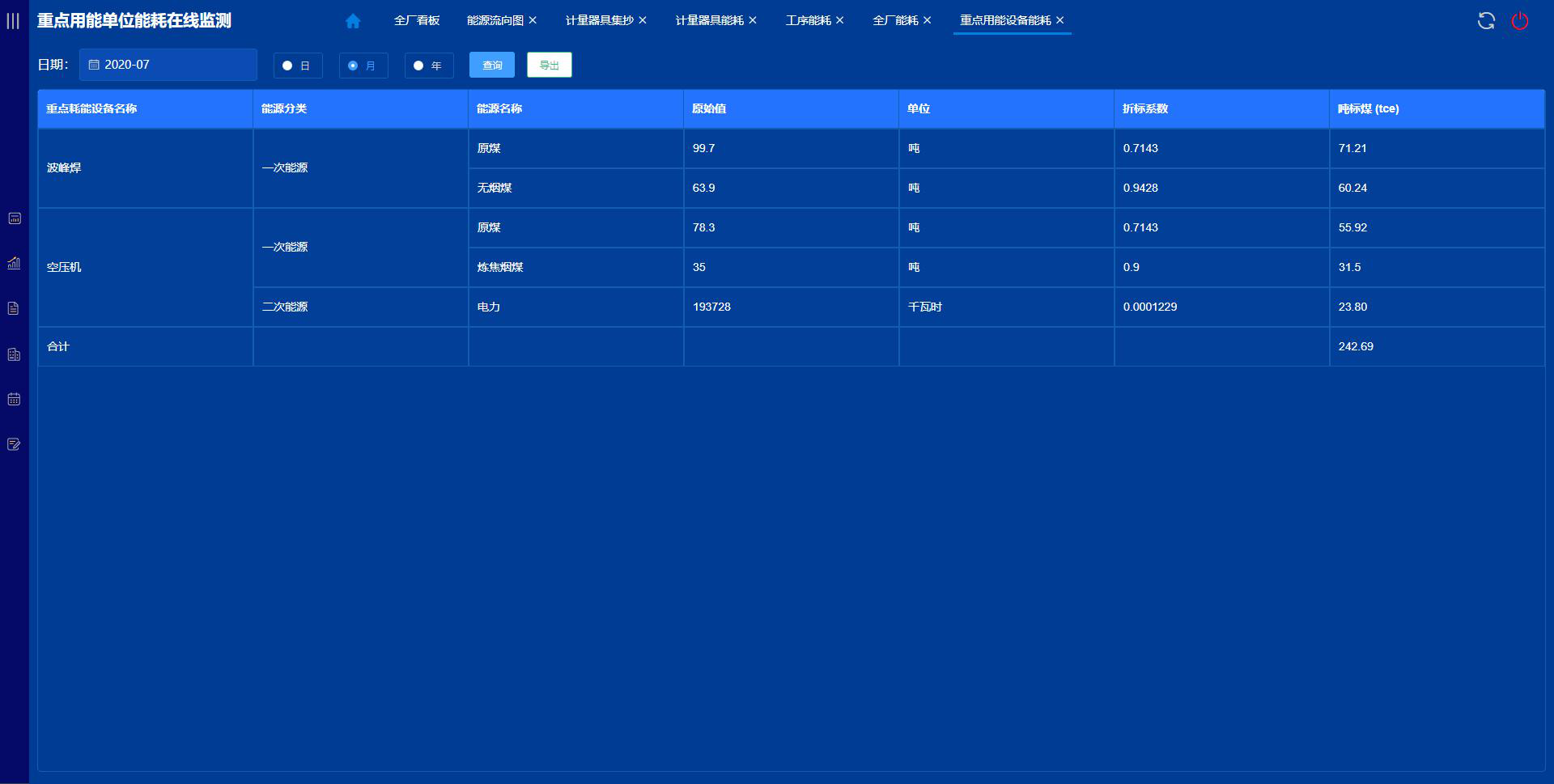

重点耗能设备能耗统计
按日、月、年计算企业关键耗能设备的能耗，按折算系数折算成吨标煤；

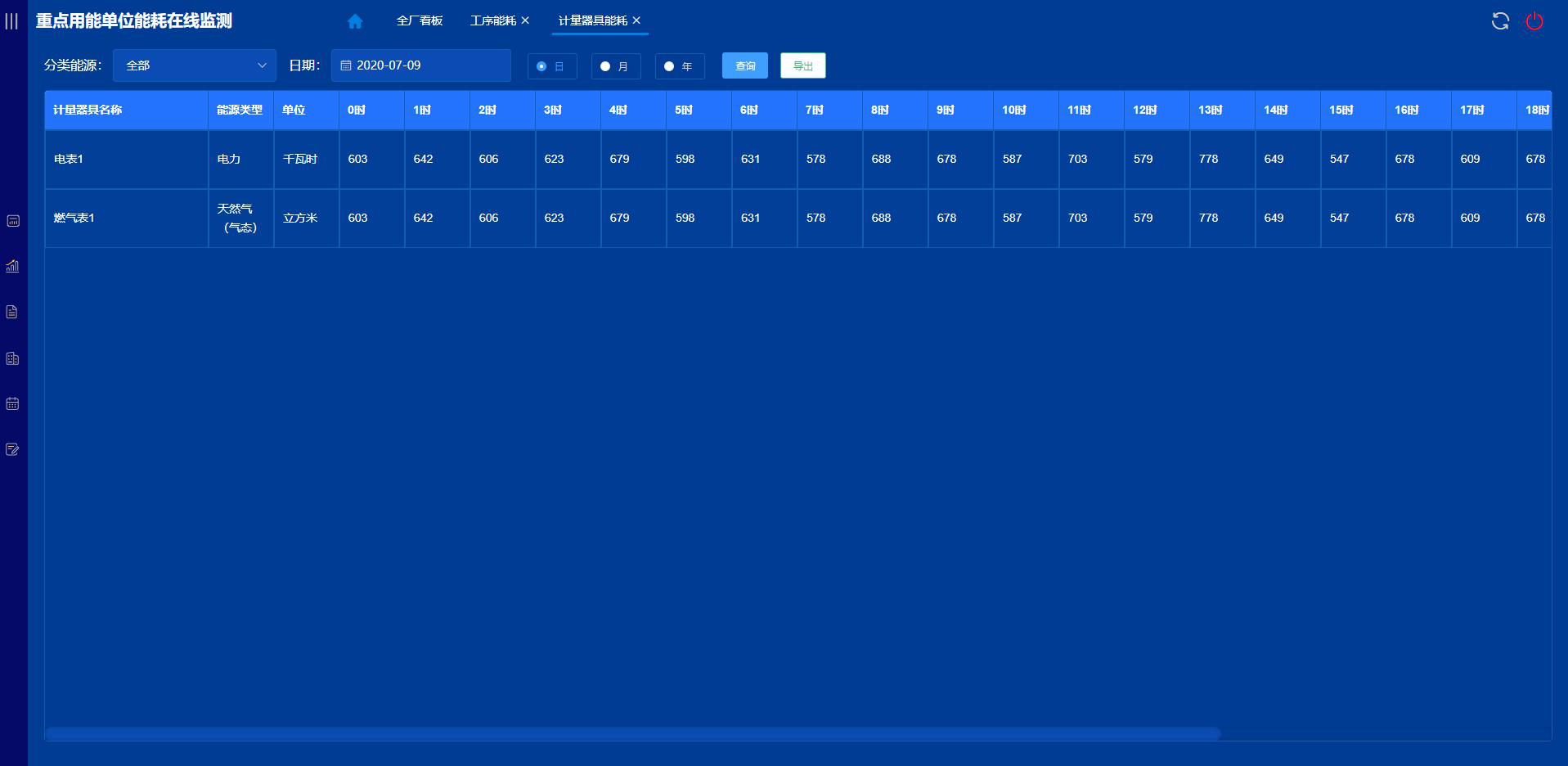

计量器具数据采集与能耗统计
远程采集电表、水表、流量计等计量仪表数据，按日、月、年统计能耗数据；

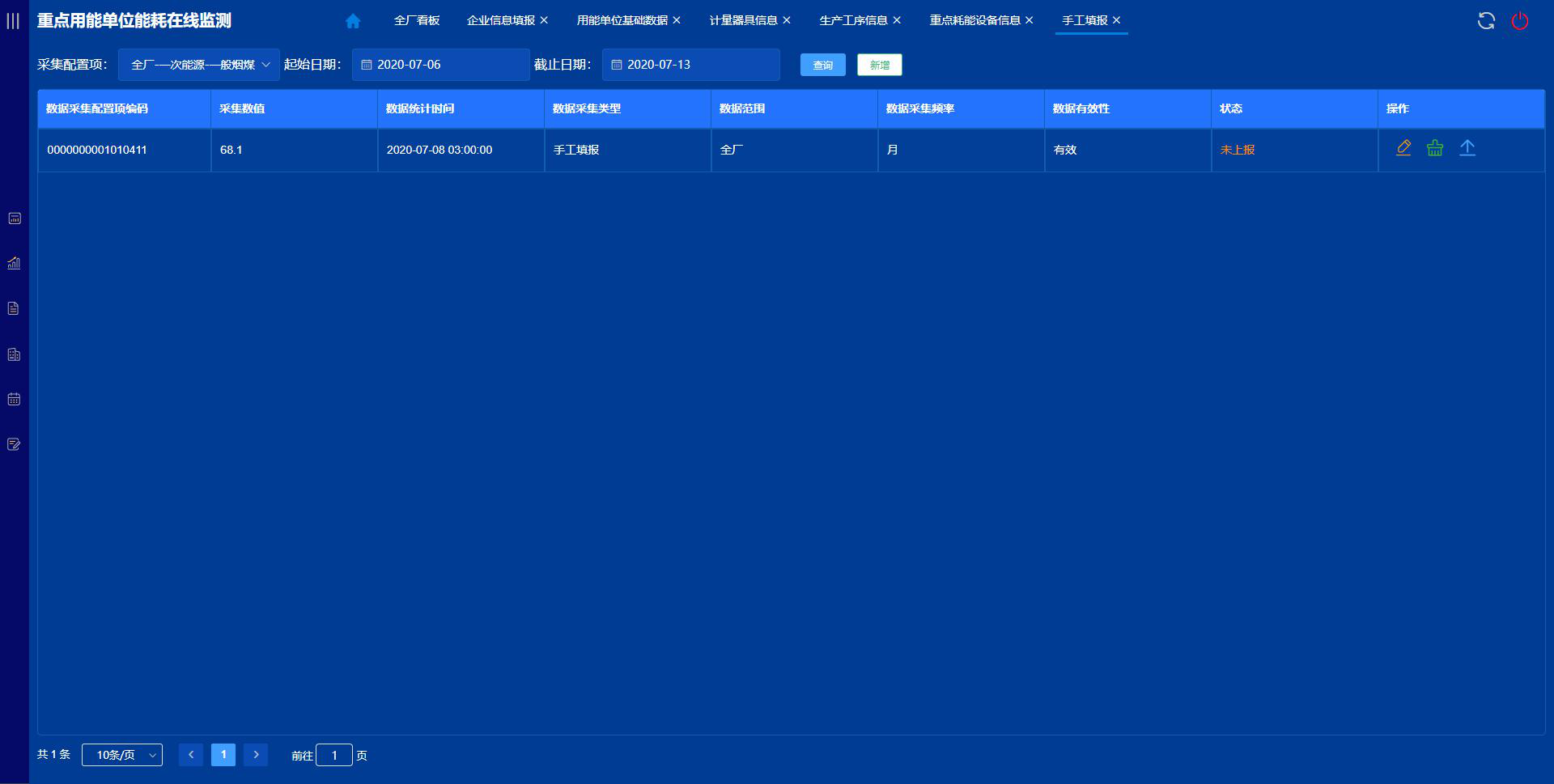

手动填写
对部分计量仪器无法远程采集的能源（如煤炭、石油等），提供手动填写能耗数据功能；
能源监控

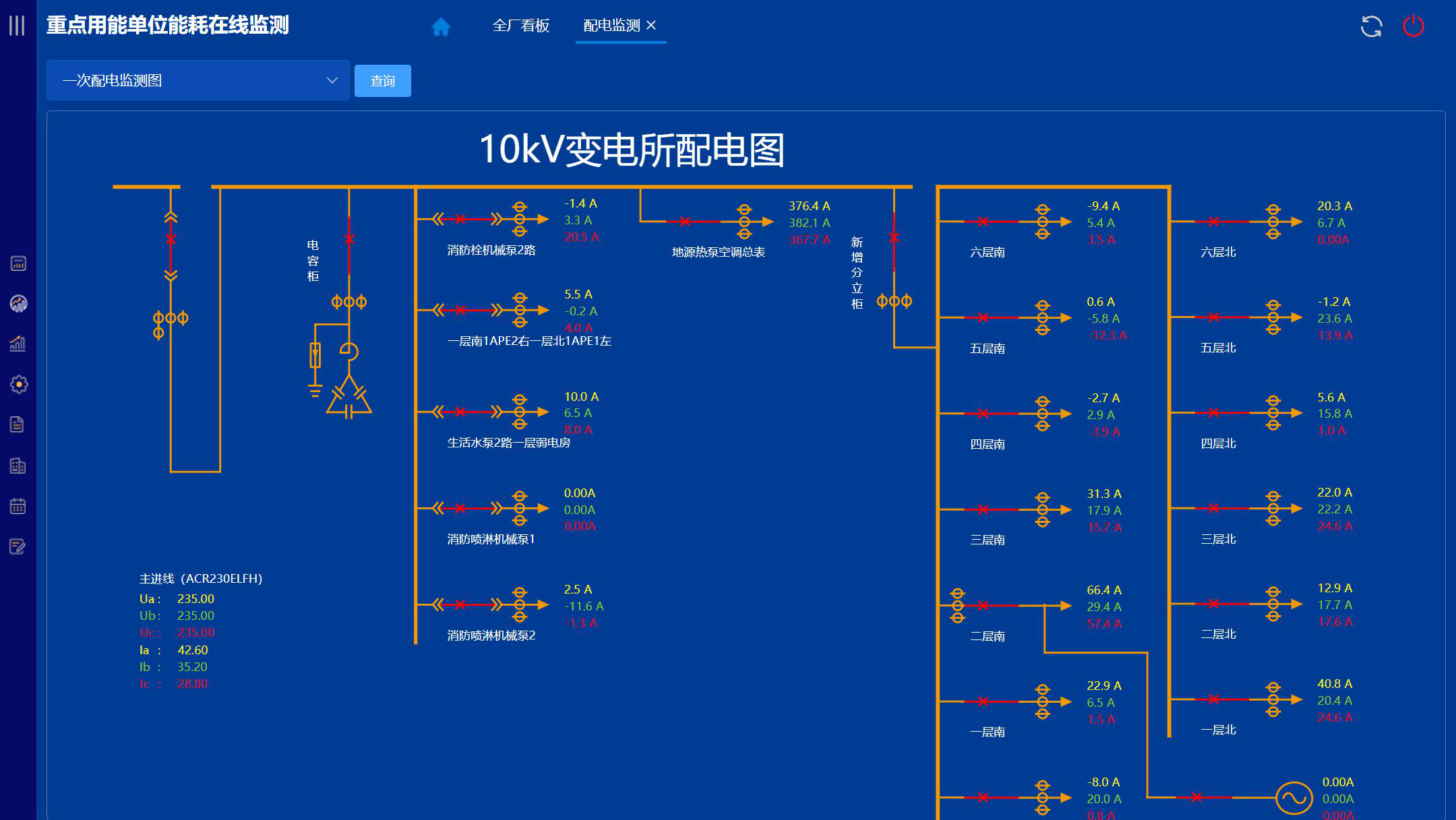

配电监控
实时在线监控全厂配电（电压、电流、功率、电能）；

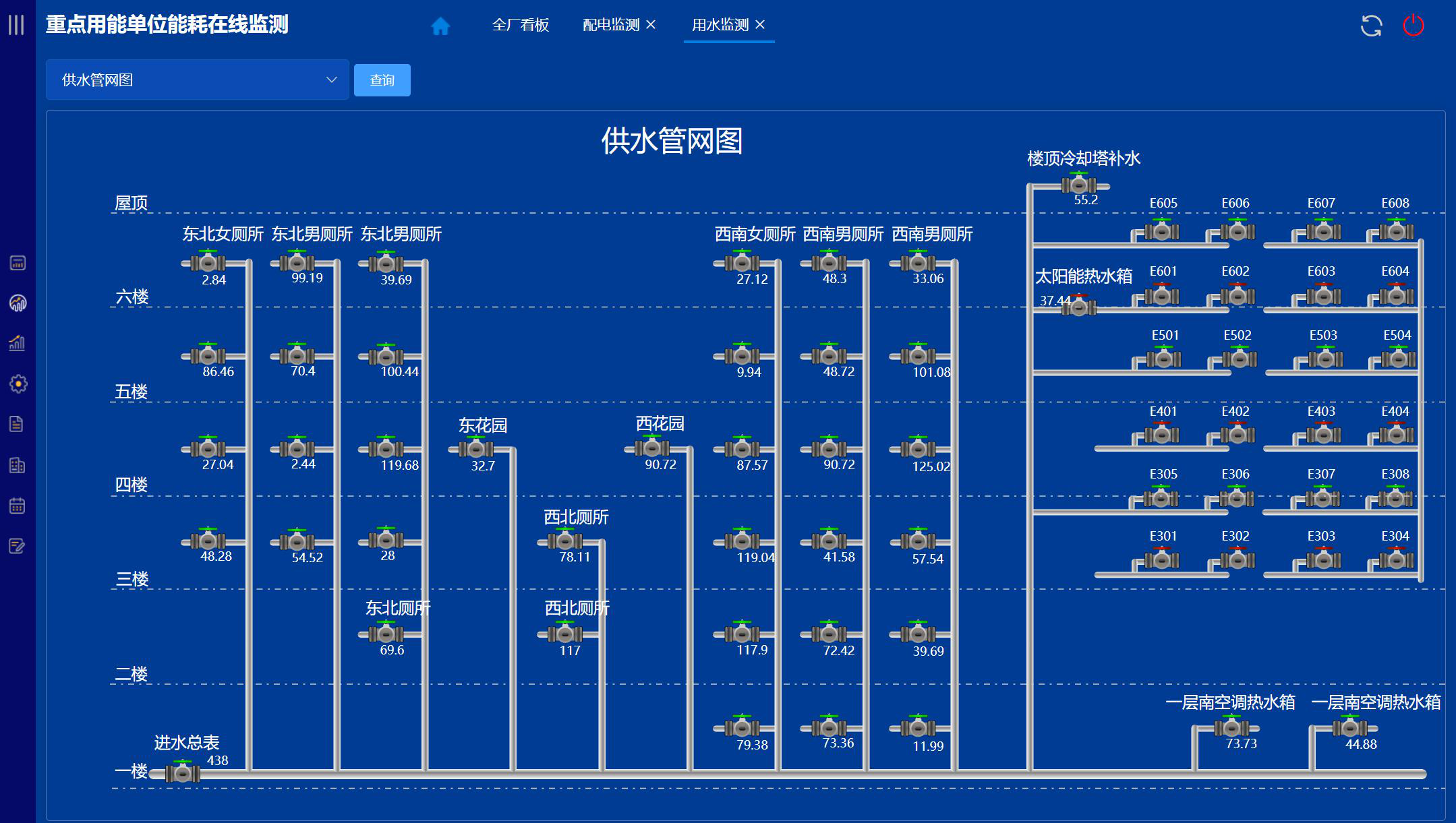

自来水管网图
实时在线监测全厂水管网（流量、流量）；
能量分析

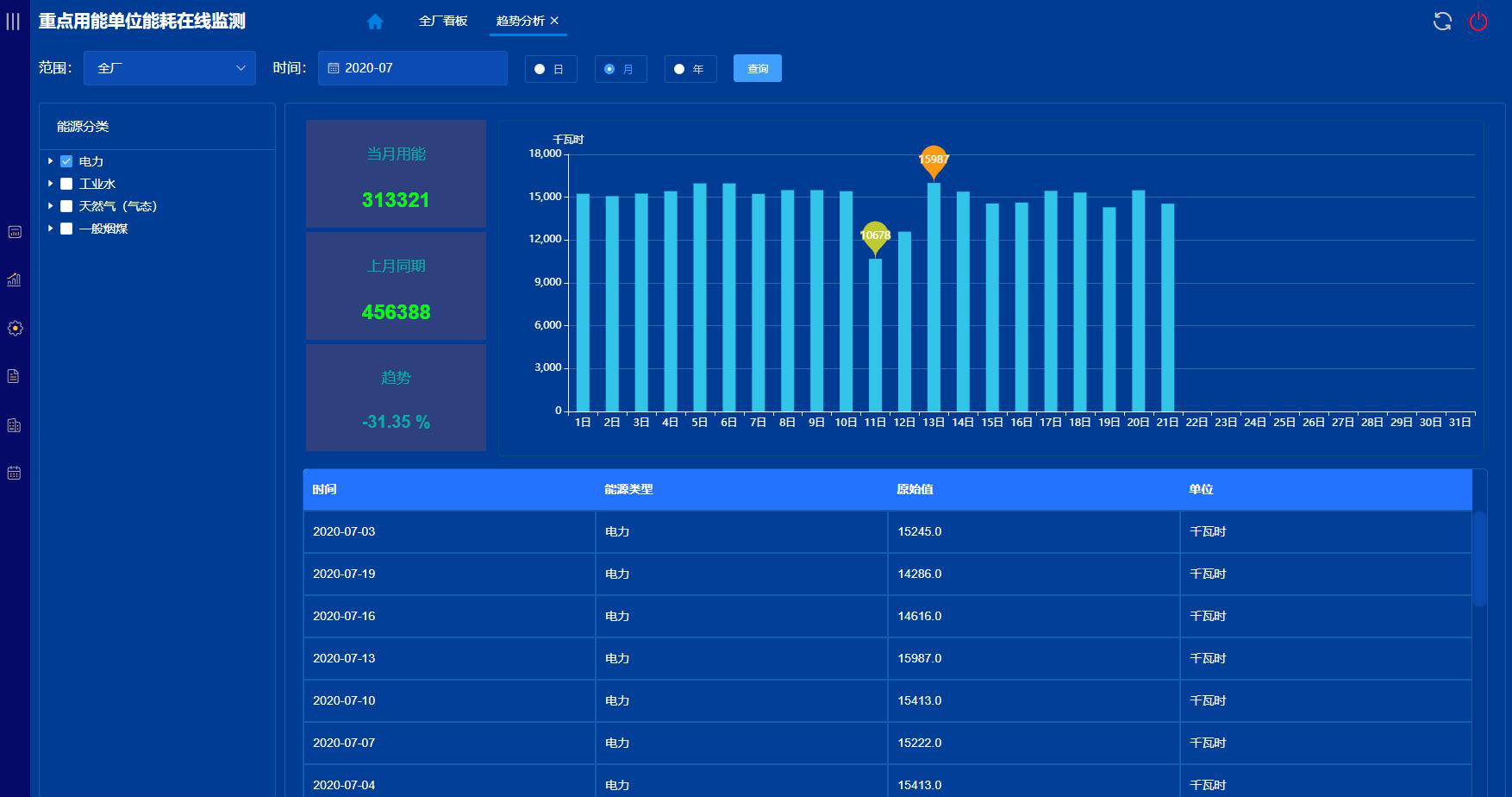

趋势分析
以条形图的形式直观展示能源类别、流程、关键耗能设备的日、月、年能耗趋势；

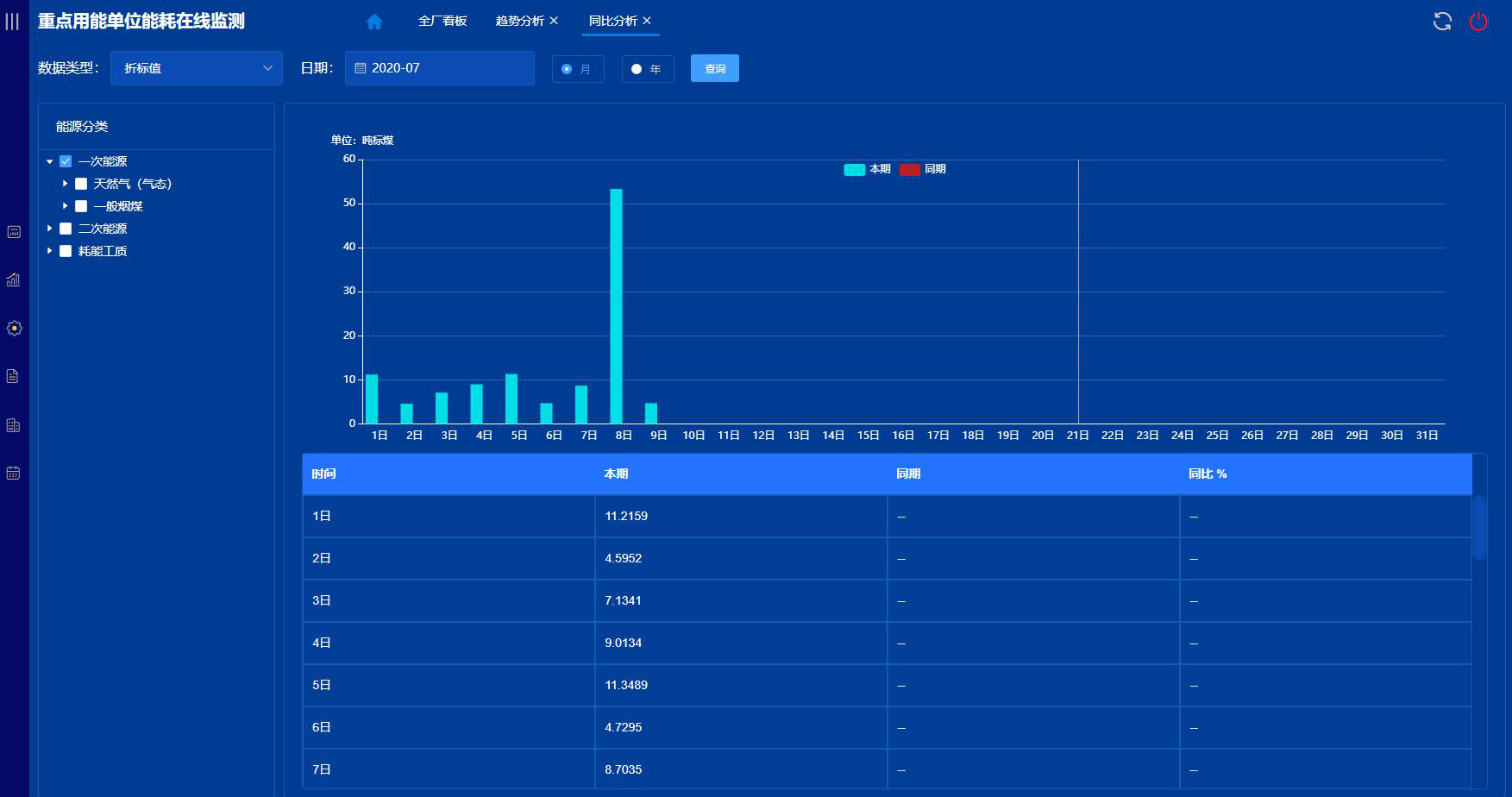

同比分析
对关键耗能设备的能源种类、流程、能耗进行同比、逐环分析；
能源效率基准测试
将企业的实际能效与国家或行业标准进行对比，使企业能够立即直观地了解机组的能耗是否合理；
能耗警告
当能耗超过同期历史数据、预设的单位时间最大能耗、国家标准等，系统会主动提醒；

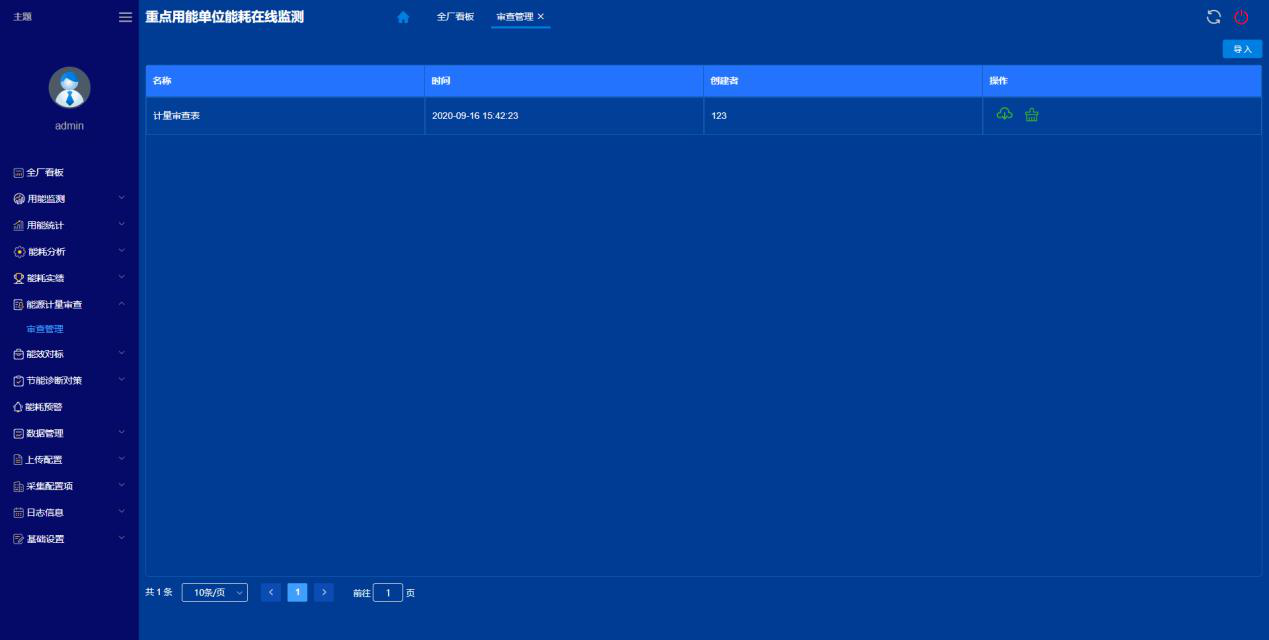

电能计量审查
提供能源审计功能，方便用户查看每月能源消耗量和能源消耗数据质量；

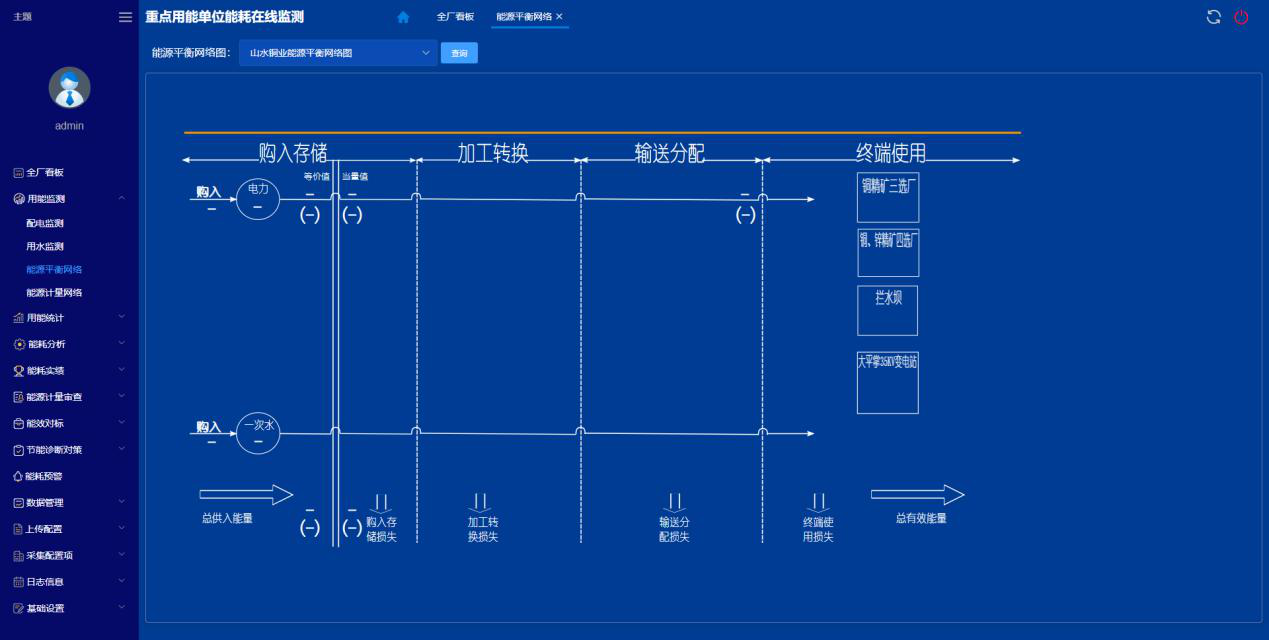

能量平衡网络
展示重点用能单位从采购与储存、加工转化、运输配送、终端配送等环节的能源消耗情况；
基本信息配置
能耗单位工艺信息
在重点耗能设备信息页面，可以配置设备所在的生产工艺和工艺单元，可以选择所属的类别；以及设备安装位置、设备部门、设备操作、设备制造商等一些基本信息。

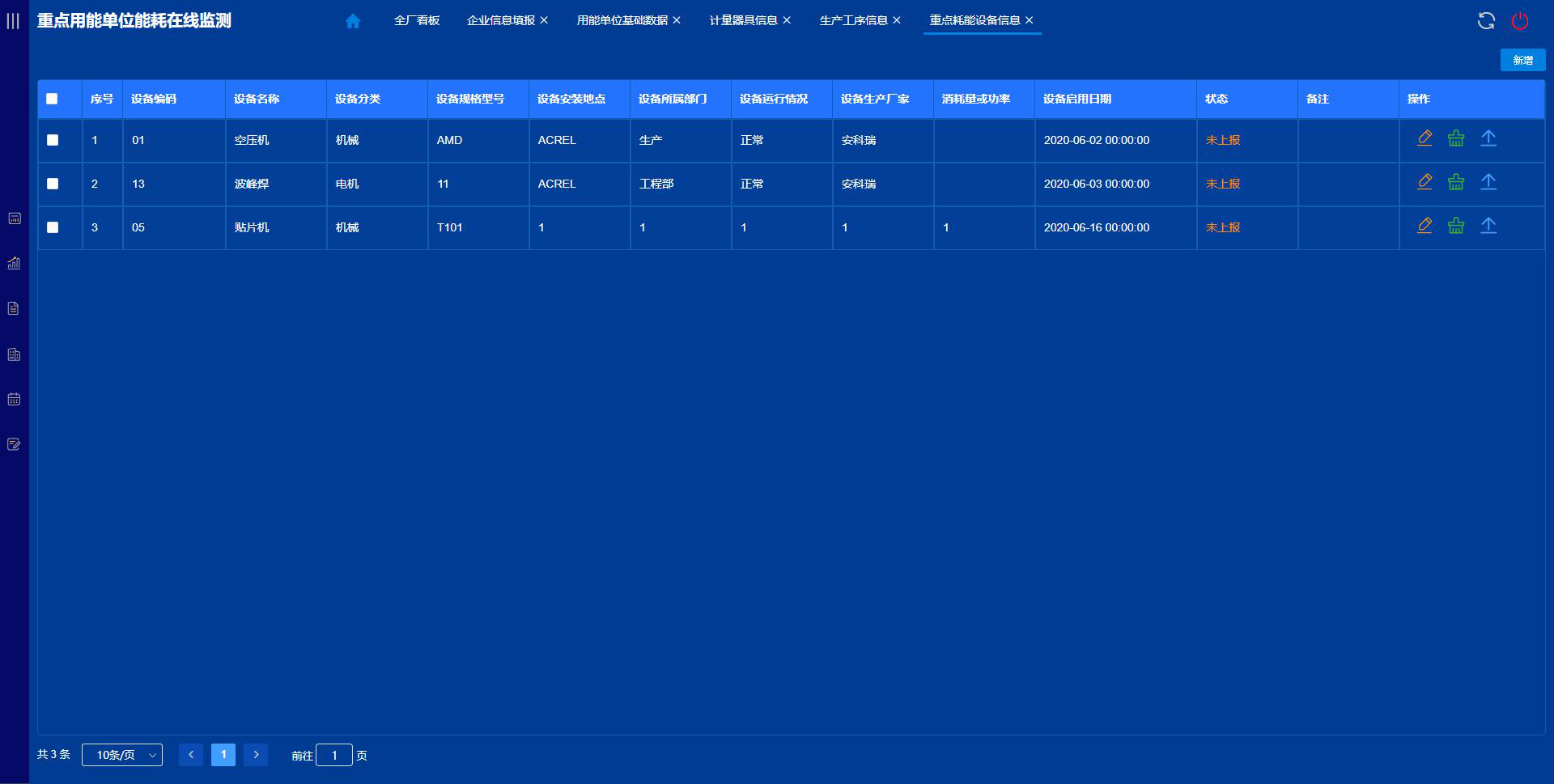

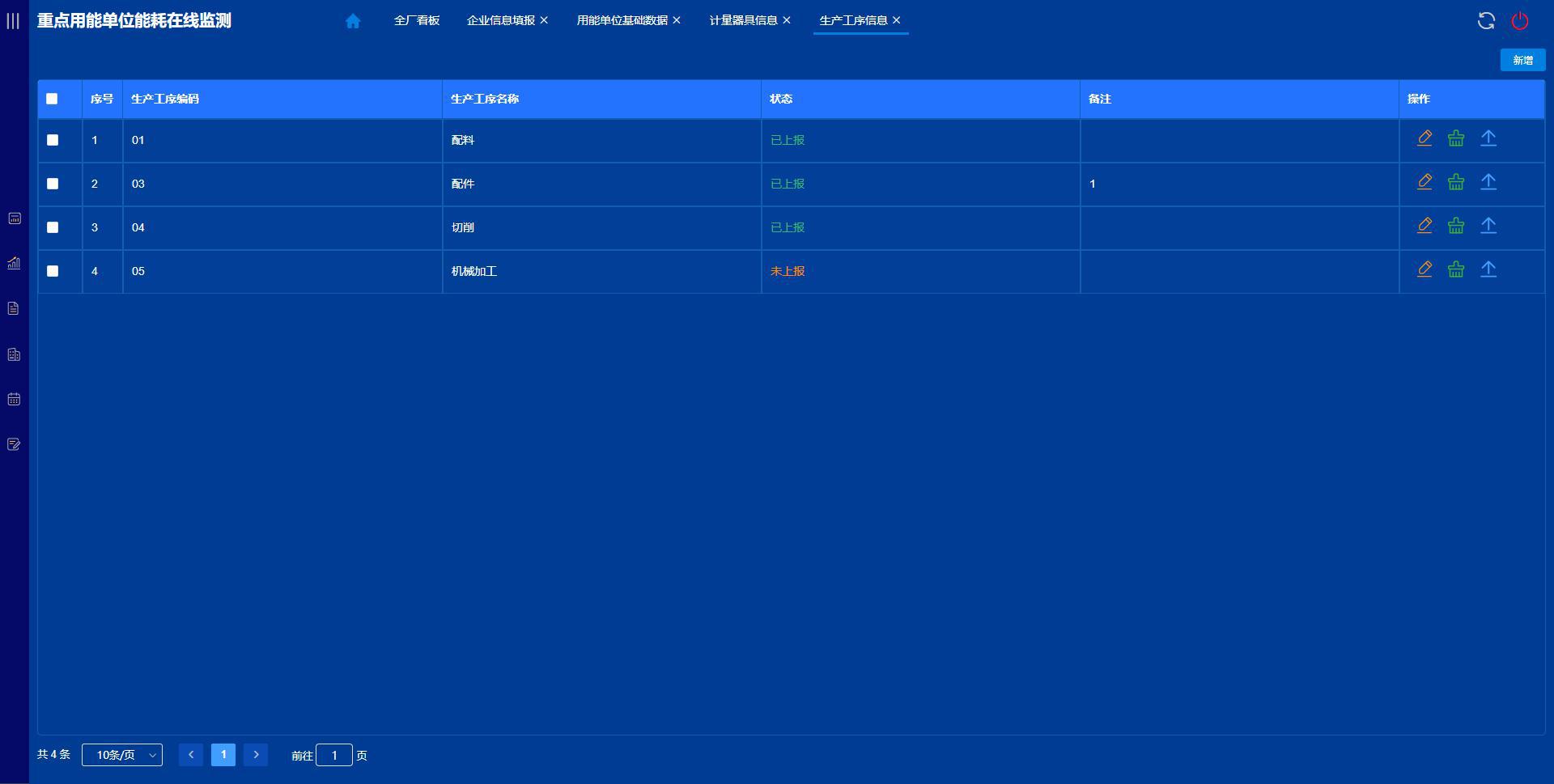

重点耗能设备信息
生产过程是产品在整个生产过程中的加工顺序。耗能单元生产工艺信息页面可以配置生产工艺编号（工艺编号长度为两位）、生产工艺名称等。
5 典型配件
5.1侧设备硬件参数
单主板采用低功耗处理器；
单板内存大小4G；
硬盘：64G/128G固态硬盘
独立双主机“2+1”架构非IP物理隔离；
带VGA接口，可外接显示器，方便现场维护和操作；
双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性，并具有断电声光报警功能；
8个RS485串口；
4路千兆以太网；
4个USB端口可用于CA证书接口。
