案例分析：

1、 概念设计BIM应用：场地风环境、场地日光、局部日光分析、光热分析。

2、 方案设计BIM应用：平面空间分配、能量分析、方案比较。

3、 初步设计BIM应用：精细化设计、多学科协同、建筑细节设计。

4、 BIM 基本工作流程。(9:00)

5、 查看模板包括：结构基础平面图、模板平面图、布局平面图、钢筋平面图、剖面图、立面图（用于表示支撑布置、结构桁架和过渡结构）。

6、 结构专业的常用明细表：构件尺寸（梁、墙和柱）、楼梯表、楼层高度表和材料规格。

7、 结构设计模型：方案、初步、施工图。

8、 概念设计 BIM 应用：体量建模。

9、 被动节能措施：采光、遮阳、自然通风、外围护设计。主动：HVAC设备、空调、照明设备等，集成优化。

10、BIM深度设计协同管理流程：建立存储系统、自定义标注、深度设计变更管理、竣工模型管理。

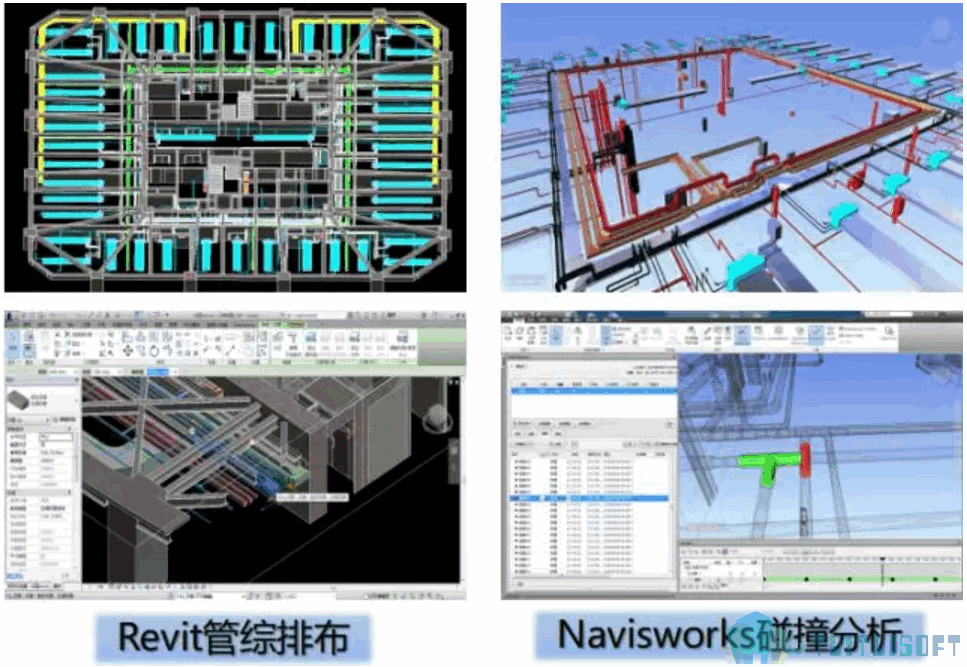

11、碰撞检测：在数字模型中……空间冲突、碰撞问题。

12、通用模型拆分原则：专业、防火分区、楼号、施工缝、楼层。

13、 二维码技术 具体数量统计： 二维码信息：方量、强度等级、坍落度、使用地点、施工时间、生产单位。

14、空调水管优先，通风管、电桥、喷淋管一并调整。

15、链接方式优点：不受定位设备限制，可以存储便携设备或网络传输，缺点：实时性不强。

16、 协调优点：实时调整优化模型，缺点：限制建模者的时间和位置。

17、用人原则：要求的专业和工作量。

18、详细设计步骤：初步整体造型、精确造型、模型校核、元件编号、元件绘图、校对及审核。

19、详细设计内容：生产详细设计包括：详细设计、加工及焊接工艺设计、质量标准和验收标准设计。

20、BIM软件选型（5分）：可以支持多种格式输出输入的软件，可以与多个专业合作。功能是否能满足企业需求。操作是否简单，修改是否方便快捷。能否提供设备组件，是否有足够的产品族库支持。轻松学习软件。

21、施工阶段应用要点（8分）：管道综合、碰撞检测、预留孔、施工图、材料统计、支吊架布置、预制件加工、BIM模型管理。

22、碰撞检测顺序：土木工程、设备内部专业、结构与给水、排水、供热、管道交叉口。

23、BIM应用内容及实施成果：施工准备阶段的安全控制、详细设计、施工过程模拟、动态施工监控、防坠落管理、施工风险预控、塔吊安全管理、灾害应急管理。

24、工程项目管理的基本原则：实现总体目标是准绳。沟通是基本思想。保持项目各项工作的整体协调有序运行。

25、项目综合管理：造价管理、设计管理（制图：综合管线图、综合结构孔图、碰撞报告及改进方案、效果图漫游动画等）、施工管理。

26、实施过程：1.准备工作：成立BIM工作组，制定实施目标和计划；2.BIM需求分析：需求研究与分析；3.制定标准和规范：造型标准、应用规范、技术标准；4.应用及持续优化：产品培训、应用上线、维护升级。

27、优化布局的基本原则：从小到大，有压到无压，常温到高温低温，可弯不可弯，分枝到树干，少配件要多，电器避忌暖气、水、安装、维修 空间不少于500，天花预留250装修，400以内不铺设管道在租用线路外。

28、BIM自动化计算的优势（4分）：为造价工程师节省时间和精力，更准确、更快、更好地响应设计变更。

应用技术：

1、族：可载入族、系统族、内置族。

2、类别-系列-类型-实例。

3、基础元素、模型元素、视图特定元素（标准、细节）。

4、四种基本文件格式：ret、rvt、rft、rfa

5、Revit 提供“导入”、“链接”、“导出”工具，可以支持 CAD、FBX、IFC、gbXML。

6、选项栏、功能区、属性栏、项目浏览器、绘图区。

7、自定义快速访问工具栏：打开、保存、同步和修改设置、丢弃、重做。

8、SHIFT旋转切换，ZR区域放大。

9、缩放工具：区域放大、缩小两次、缩放以匹配、缩放全部以匹配、缩放纸张大小。

10、线框模式：显示效果最差，速度最快。

11、“Real”与“”选项参数有关，用于渲染图元时的材质纹理。光线追踪效果最好。

12、Revit 中的元素选择：单击、框选择和过滤器选择。

13、多个图元重叠，循环按“Tab”。“Shift+Tab”以相反的顺序循环遍历基元。

14、网格类型属性：网格中间截面、端截面宽度、端截面颜色、端截面填充图案。

15、Revit 提供六个学科：建筑、结构、机械、电气、管道、协调。将隐藏“建筑墙体”和“建筑楼层”等非结构元素，但不会隐藏“墙扫”和“幕墙”。

16、Revit 创建梁的方式：梁和梁系统。

17、条形基础属于系统家族。

18、Revit 提供建筑墙、结构墙和立面墙。

19、Revit建筑模板有三种基本样式：幕墙、外墙玻璃、店面。

20、基本参数：材料、尺寸。这些参数可以根据项目的需要进行修改。

21、Revit 平面草图组件：楼板、屋顶。

22、屋顶创建方法：面板屋顶、轨迹屋顶、挤压屋顶。

23、编辑栏杆位置对齐：起点、终点、中心、展开样式匹配。

24、创建坡道草图：运行、边界、立管。

25、地形创建方法：直接放置高程点，导入等高线（DWG，DXF，DGN），土木工程应用中点文件的导入。

26、Revit 3D 视图：正交、透视。

27、通过三种方式打开视图的“图形显示选项”：视觉样式-图形显示选项，视图的小三角形，点击属性栏中的图形显示选项。

28、颜色控制可以选择“保留”或“黑白”，最好选择“保留”。

29、水管与其他职业碰撞修改的原理：网盘顶部、气管中间、水管底部。满足要求：管道高度距梁底200米。节省空间。重力管道与其他管道碰撞，其他应修改：管道偏移200。

30、垂直对齐：中间、底部、顶部。

31、管件可以放置在平面图、立面图、剖面图和 3D 视图中。

32、管道在粗和中是单线。细线是双线。管道在粗线为单线，在中细线为双线。

33、管道类型：半径弯头/三通、半径弯头/接头、斜接弯头/三通和斜接弯头/接头。

34、首选连接类型：设置连接管道分支的默认方法。三通默认类型：接头、十字、过渡件、多形过渡件、联合。

35、根据风管材质设置“粗糙度”，用于计算风管沿线的阻力。

36、系统-HVAV-管道附件。

37、隐藏线设置用于设置图元之间的交集和遮挡关系的显示。

38、族是项目的基本单元，是参数信息的载体。

39、管道综合布置原则：满足深化设计和施工规范，合理利用空间，满足施工和围护空间、装修需要，保证结构安全。

40、避开管道的一般原则：从小到大，利用梁间的缝隙，风水管道交汇处的部分风道要调低，所有管道都避开自流管，成本低有基于bim的能耗管理吗，成本高。

41、竖井管道布置原则：电缆井、管道井、排风管、排风管、垃圾管。每层设置，维修通道宽度不小于0.6M。指示不同类型管道的方向、直径、标高和坐标位置。

42、Revit 插件的好处：大大提高了生产力，更精确的模型和图纸，更智能的模型，与外部软件的双向通信。

项目管理：

1、项目管理：应用系统的观点、方法和理论。

2、欧洲体系：国际项目管理协会（IPMA），美国体系：美国项目管理协会（PMI）。

3、项目管理特点（7分）： 通用性：目的性、独特性、整合性、创新性、临时性和发展性组织、不可逆转的结果。

4、项目管理内容：范围、时间、成本控制、质量、采购、其他管理。

5、三个控制：进度、质量、投资（成本）控制。三管：合同、职业健康、安全与环境、信息。1. 协调：组织协调（内部、外部）。

6、建设项目全生命周期综合管理（PLIM），业主单位牵头，专业顾问负责，组成全生命周期综合项目管理团队（PLMT）。

7、实施阶段：主要施工方为施工方，综合考虑业主、经营者、供应商和监理的意见。

8、一体化管理特点：合作理念、各方早期参与、PLMT为主要管理方、信息集成为基础。

9、传统项目管理的不足：自行或委托开发管理、项目管理、设施管理。缺乏相互沟通。

10、3D 协调（设计、施工）。文档建模（构建、规划）。施工还包括：现场使用规划、施工系统设计、数字化制造、材料现场跟踪、3D 控制和规划。

11、BIM应用的必然性：信息传播过程、系统要求、国家资源规划和城市管理信息化需求的整合与重新定义。

12、单业务应用（复杂表面设计、阳光、风环境、管道碰撞、4D施工进度模拟、工程量计算、施工披露、3D布局、物料跟踪）、多业务集成应用（不同专业，不同业务，不同阶段，其他业务或新技术），与项目管理的集成应用（集成产品开发IPD，虚拟设计和施工模式VDC）。

13、BIM在业主单位的应用需求：可视化投资计划、项目管理、物业管理。

14、BIM可以实现的业主需求：招投标管理、设计管理、工程量快速统计、施工管理、促销、运维管理、空间管理、决策数据库。

15、决策过程分为四个阶段：信息收集、方案设计、方案评估、方案选择。

16、业主BIM应用流程：确定需求-确定申请形式-明确职责-确定BIM应用流程-建立标准-编制方案-组织实施-过程监督-组织交付-组织项目后评价。

17、设计师项目管理内容：安全管理、成本控制、进度控制、质量控制、设计合同管理、设计信息管理、组织协调。

18、设计师要求：3D设计、协同设计、建筑性能设计、效果图及动画展示、碰撞检测、设计变更。

19、施工单位需求：了解设计意图，降低施工风险，掌握施工细节，更多工厂预制，提供便捷管理方式。

20、工程进度管理应用：可视化工程进度安排，模拟工程施工过程，优化工程物资和设备供应流程。

21、第一类BIM顾问：BIM战略顾问，第二类：BIM专业服务商。

22、供应商需求：设计阶段、招投标、施工、运维阶段。

23、运维单位与项目管理的关系：规划设计阶段物业的前期介入、工程建设阶段的物业监理、接管前的验收、项目全面竣工验收后交接。

24、协作平台功能：建筑模型信息存储功能，图形编辑平台，兼容专业建筑应用软件，人员管理功能。

25、制定BIM实施计划：实施目标、组织架构、进度安排、资源分配、实施标准、保障措施。

26、碰撞检测、管束优化设计：Revit系列，.

27、项目BIM实施保障措施：建立系统运行保障体系、工作计划、例会制度、检查机制、模型维护和应用机制。

28、评价时间不同，后评价：跟踪评价、实施效果评价、影响评价。决策需求，后评价：宏观和微观。

29、方案设计阶段的BIM应用包括：概念设计、场地规划、方案对比。

30、概念设计主要体现在：空间形式思维、装修装修及材料应用、室内装修色彩选择。

31、空间设计：空间造型、空间功能。场地规划：场地分析、整体规划。

32、初步设计阶段的BIM应用包括：结构分析、性能分析、工程计算。

33、最早使用计算机进行结构分析的三个步骤：预处理、内力分析、后处理。

34、性能分析：能耗分析、照明分析、设备分析、绿色评价。（风环境分析、自然采光分析、综合节能分析）

35、热岛计算需要建立整个社区的道路、建筑轮廓、水体和绿地。室内自然通风和室外风场计算确定建筑轮廓和室内布局。

36、热岛强度、室外风速、室内通风。

37、热力模拟计算的应用流程：导入模型、设置房间功能和围护结构、设置基本模拟参数、设置空调系统。

38、BIM模型-导出几何模型-模型简化-导入内部分析软件-输出结果。

39、室内声学设计：建筑声学、电声学。前者的基础。建筑声学设计软件：Odeon（仅用于室内音质分析）和EASE。

40、环境噪声仿真分析软件：Cadna/A软件：工业噪声、公路铁路噪声、机场噪声、噪声图。

41、根据模拟对象和状态的不同，建筑照明模拟软件分为静态（、）和动态。

42、不是完全双向的，主要是使用BIM到gbXML或者DXF的数据交换。

43、DXF格式文件适用于光环境分析、阴影遮挡分析、可见性分析。

44、BIM应用清单：施工阶段（8个管理）：预制、进度、安全、质量、成本、材料、绿色施工、工程变更。

45、BIM施工单位在投标阶段的优势：更好地展示技术方案，获得结算利润，提高能力，提高中标率。

46、BIM在技术方案展示中的应用：碰撞检查、虚拟施工、消除施工隐患、材料分区统计。

47、BIM也是一个6D关系数据库。

48、专业详细设计（土建、钢结构、幕墙、电梯、机电等），综合详细设计。

49、虚拟施工效益：施工方法可视化、流程化验证、施工组织可控。

50、场地布置方案、专项施工方案（土方开挖、基础浇筑、测量、幕墙、精装修）

51、预制件加工管理：构件加工明细、构件生产指导、预制构件通过BIM数字化制造、构件详细信息查询。

52、进度管理：工作内容、工作程序、工期、逻辑关系。

53、进度管理：规划、4D仿真、施工安全与冲突分析系统、优化系统、3D技术交底及安装指导、云端管理。

54、质量管理关键应用点：建模前期协同设计、碰撞检测、大体积混凝土测温、施工过程管理，集成度高，便于信息查询和收集。

55、安全管理：组织管理、现场设施管理、行为控制、安全技术管理。

56、安全管理的具体应用：施工准备阶段的安全控制、施工过程模拟、模型试验、动态监控、防坠落管理、塔吊安装管理、灾害应急管理。

57、BIM成本控制优势表：快速、准确、精准，分析能力强，提高企业成本控制能力。

58、成本控制应用：快速准确的成本核算、预算工程量的动态查询和统计、限期领料和进度款的管理、施工预算的人力物力消耗控制、设计优化与变更成本管理成本信息实施跟踪。

59、5D：3D建筑模型、施工组织方案、造价、造价。

60、材料管理：安装材料BIM模型库、安装材料分类控制、材料公开、材料材料管理、材料变更清单。

61、土地节约应用：场地分析、土方计算、建设用地管理、空间建设用地管理。

62、节水应用：协助计算土方，模拟土地沉降，设计场地排水，分析建筑物的消防面，设置最经济合理的消防设备。

63、运维与设施管理：空间、资产、维护、公共安全、能耗管理。

64、运维与设施管理特点：多功能、服务、专业、可持续。

65、BIM设施管理优势：实现信息集成共享，实现设施可视化管理，定位建筑构件。

66、运维与设施管理应用：空间管理（租赁管理、垂直交通管理、车库管理、办公管理）、资产（资产信息可视化、资产监控查询定位、资产安全与应急预案管理） )、维修、公共安全（安防管理、消防管理、隐蔽工程管理）、能耗管理（用电监测、用水监测、温度监测、机械通风管理）。

67、安保管理：视频监控、可疑人员定​​位、安保人员定位管理、人流（包括车流量）监控。

68、BIM在绿色运维中的应用：各类能耗实时监控与改善，楼宇智能化系统管理。

技术简介

1、不同的应用领域：标准管理、工具开发、工程应用、教育。

2、BIM市场模型预测：个性化发展、全方位应用、市场细分、多软件协同。

3、BIM：基于3D数字技术，完整的信息模型和单一的工程数据来源。

4、BIM 是一种技术、一种方法、一种过程。

5、CDE 通用数据环境，IFC 一种基于对象的开放标准文件交换格式。

6、LOD用于：确定模型阶段的输出并分配建模任务。

7、BIM特点：可视化、集成、模拟、协调、优化、绘图、信息齐全。

8、工具可视化模式：隐藏、边框阴影、真实模型。

9、信息传输方式：双向直接、单向直接、中间翻译、间接互通。

10、勘察设计阶段应用价值：设计方案论证、设计建模、能耗分析、结构分析、光照分析、设备分析、绿色评估、工程量统计、其他性能分析、管道综合、规范验证，设计文档。

11、集成云计算初级（项目协调平台）、中级（模型信息平台）、高级（开发平台）。

12、应用软件有4个特点：面向对象、基于3D几何模型、包含其他信息、支持开放标准。

13、分为：环境、平台、工具软件。我们分为：基础、工具、平台软件。

14、软件基础特性：基于3D图形技术，支持常用建筑构件库，支持3D数据交换标准。

15、BIM详图软件：.

16、计算软件：基于独立图形平台和BIM基础软件的二次开发。特点：基于3D模型计算工程量，支持按计算规则自动计算，支持3D模型数据交换标准。

17、机电详细设计软件特点：3D图像、元件创建、设备库维护、3D数据交换、内置碰撞检查功能、绘图、设计验证计算。

18、钢结构详细设计的目的：材料优化、保证安全、结构优化、贯穿深化。. . 排序号。

19、施工阶段的BIM工具和软件包括：施工现场、模板和脚手架建模软件、钢筋重采样、变更测量、5D管理等软件。

20、5D施工管理软件：RIB ITWO、VICO办公套件（支持REVIT、、、、TEKLA等软件）。

21、平台软件功能：支持模型文件管理，支持模型数据签入和签出，在线浏览功能，远程网络访问。

22、平台软件支持的格式：内部私有格式，公共格式（IFC,,,,）。

23、总图包括：目录、设计说明、总平面图、土方工程图、竖向设计图、综合管线图、绿化布置图、详图、计算书。

24、供暖和通风图：目录、主页、平面图、剖面图、系统图、示意图、计算书。

25、BIM实施与应用：信息化、集成化、协同化。

26、建立模型维护和应用保障体系：建立模型应用机制，确定模型应用计划，实施全过程计划。

27、BIM实施方案：应用业务目标、应用具体内容、应用技术路线。

28、BIM组织实施模式：设计主导、咨询辅助、业主独立、施工主导的管理模式。

29、咨询协助：全程、最大、稳健发展。

30、设计领先的特点：合同关系管理简单易行，业主实施难度平均，考验设计师BIM技术能力，设计招投标难度大。

31、咨询协助：有利于项目的充分受益，项目范围比较广。

32、业主自主权：适用于规模较大、技术较复杂的大型工程项目。

33、承包商驱动：适用于总承包项目。

34、电脑内存20倍，8G及以上。

35、在规划阶段的应用：状态建模、成本核算、现场分析、整体规划。

36、设计阶段应用：视觉设计沟通、设计分析、协同设计与冲突检查、设计阶段成本控制、施工图生成。

37、施工阶段应用（8）：预制管理、虚拟施工管理、施工进度管理、施工质量管理（产品、技术）、安全管理、成本管理、材料管理、绿色施工管理。

38、竣工阶段的具体应用：核对结算依据、核对工程量等方面。

39、运维管理范围：空间管理、资产管理、维修管理、公共安全管理、能耗管理。

40、模型LOD的详细程度有两种方式：确定模型阶段的输出结果和分配建模任务。

41、IFC有四层：资源层、核心层、共享层、领域层。

42、：可行性研究，使用许可。：规划审查、方案审查、设计估算。:. . . :. . . . : 施工结算。

43、：投资估算。: 设计估算。：施工图预算、工程量清单、招标控制价格。

44、不小于300时，应进行碰撞检测。

45、建筑信息模型可交付成果分为6大类：建筑工程信息模型、模型工程视图/表格、碰撞检测报告、BIM策略书、工程量清单、检验视频。
