张兴
，上海嘉定；
摘要： 传统的能源消耗情报是以月/季/年为周期进行的，而派出所是每天、每小时进行一次，能源消耗也每天、每小时发生一次。随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制派出所的能耗，已成为迫在眉睫的需要解决的问题。本文介绍了一家能源服务公司的项目。Acrel智能电表用于采集配电现场的各种电气参数。系统采用现场联网的方式。
关键词：能源站；能耗监测系统；ACREL-5000
1 简介
集中供能通过区域供冷和供热进行。对于一定区域内的建筑物，由一个或多个能源站产生热水、冷水等冷热介质，通过区域管网提供给终端用户，实现用户所需的制冷或制热系统。与传统空调系统相比，区域供冷供热系统具有大规模、集成、集约和复杂的特点。
其中，对区域供冷供热系统控制和控制的影响如下：
1）系统运行调整问题，
2）系统能效分析题，
3）最终用户的供暖和制冷计费问题。
本项目主要为一定区域内的学校、写字楼、宾馆、商业实体等提供冷热能源。为精细化、高效管理能源供应，本项目建立能源管理系统，完成能源在线监控、成本核算、收费管理、配电管理、单耗管理。
2 设计依据
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
能耗计量装置国家标准和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
3 项目概况
工程主要监测变电站289台多功能仪表、20台流量计和6台远传水表。

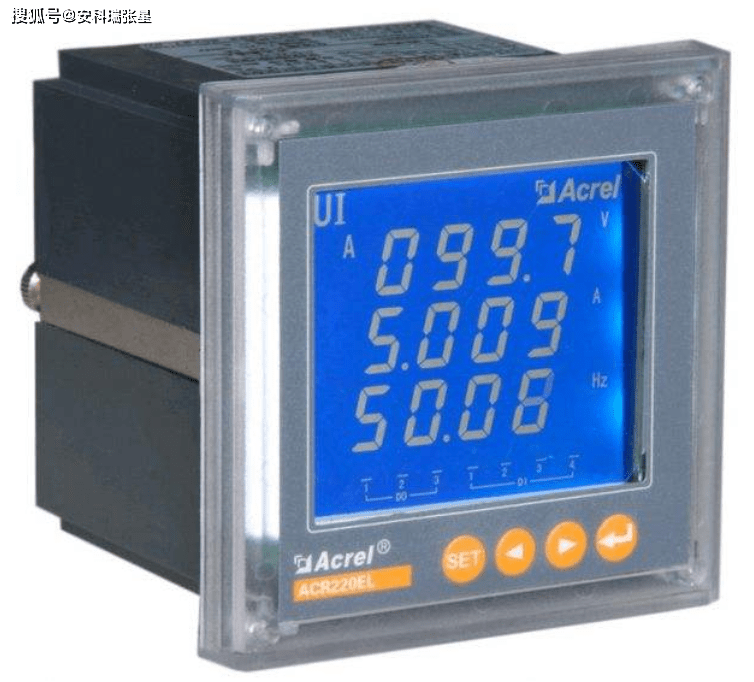

3.1 仪器介绍
测量：三相电流、三相电压、频率、功率因数、有功/无功功率、
有功/无功能量
通讯方式：RS485/-RTU
显示：液晶
技术参数如下：

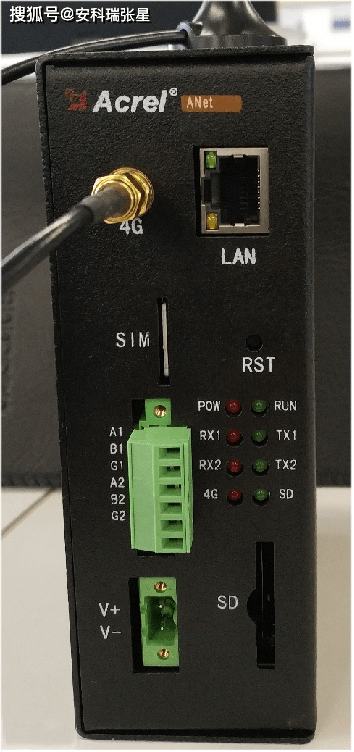

3.1 Anet-1E2S-4G
硬件卓越
7模全网通无线连接，支持2G/3G/4G
整机通过电磁兼容测试4级测试
所有通讯终端均通过2kV工频耐压试验
DC 12V～36V电压反接保护
内置8G SD卡工业能耗监测管理系统，可扩展即插即用电子硬盘
灵活便捷的管理
灵活、高效、可复用的自定义模板库配置方式
一键自动生成仪器信息点
支持可选和全选单表结构转发数据集
支持批量操作和可配置步骤填充等高效配置方法
软件稳定高效
可支持64个计量设备
采集的信息点总数为5k-1w
支持本地和远程配置维护和实时数据监控
支持多个数据中心使用不同协议上传数据
支持断点续传、数据XML格式和AES加密
系统级防丢保护算法，提供系统运行、升级、更新配置等错误保护和自动恢复能力
支持4G路由网络，提供DHCP智能接入判断

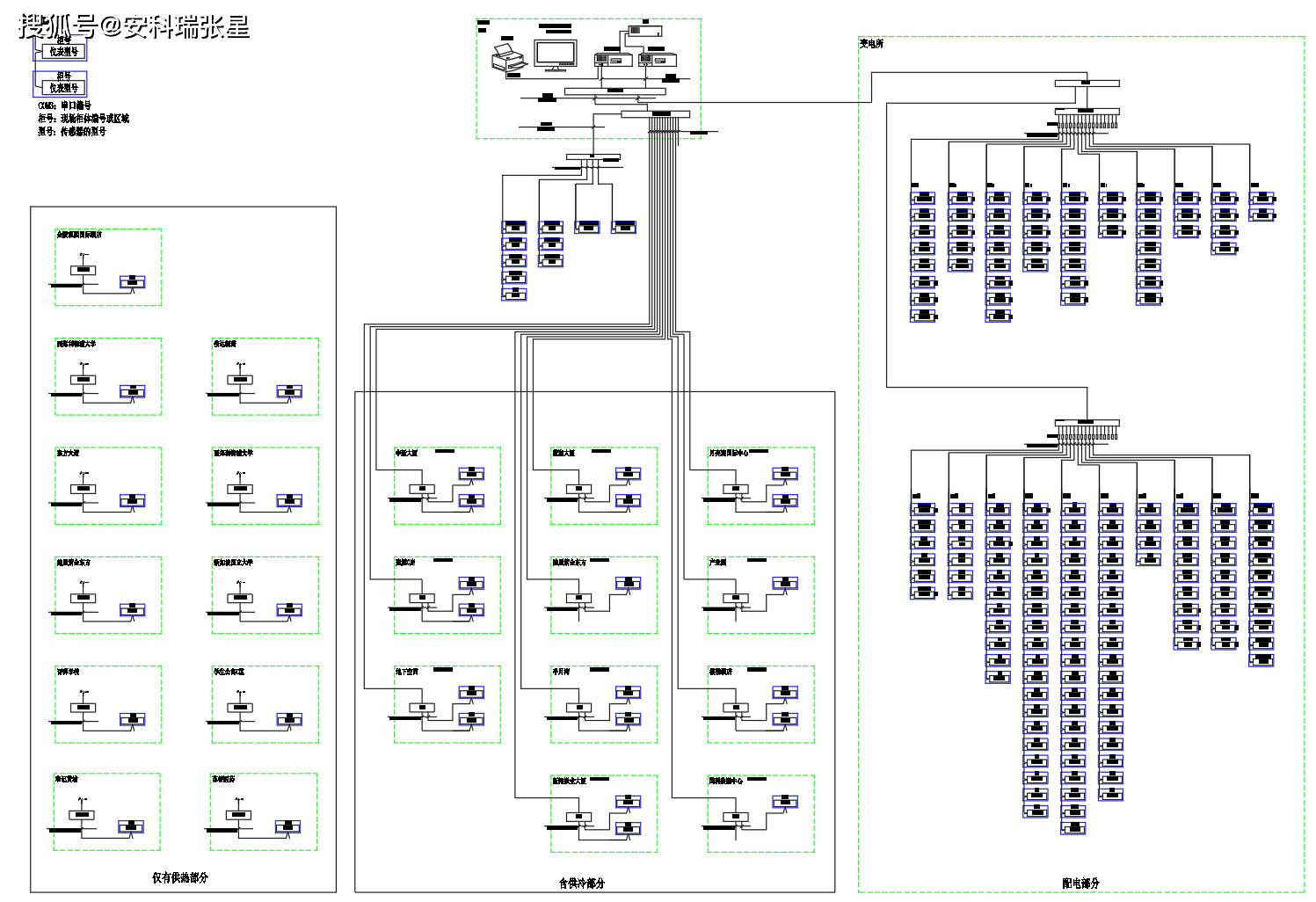

4 系统架构
Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，配电部分通过屏蔽双绞线直接接入Anet系列智能网关，制冷制热部分接入智能支持外网上传的Anet系列网关通过4G网络上传到采集服务器，数据服务器统一采集，客户端在展厅访问。具体如下图所示：
5 系统软件模块

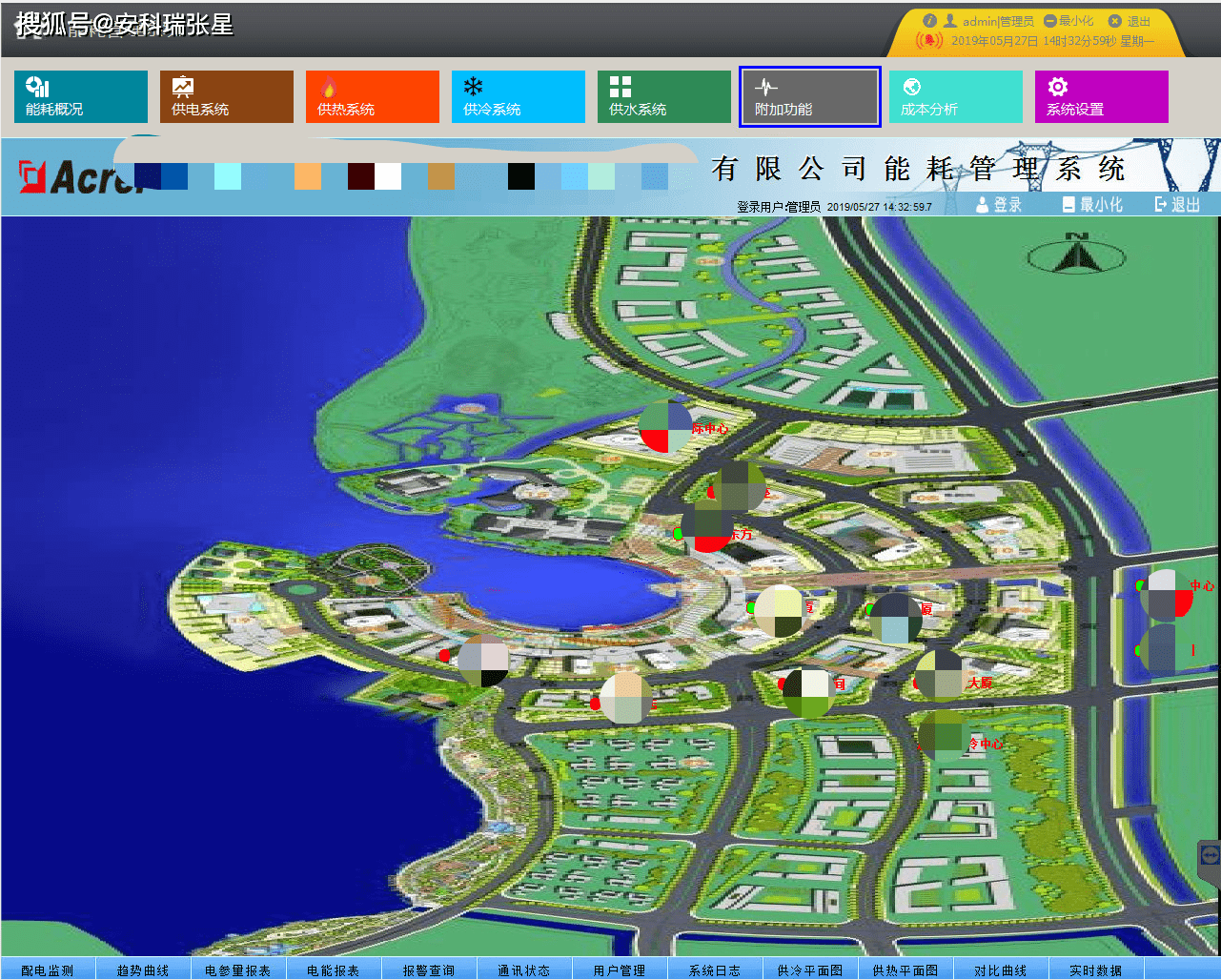

平面显示加热和冷却位置
提供位置图展示，可以看到整个项目的冷暖平面分布，以及冷暖情况。您可以点击相应的项目名称，显示流量计中所有参数的数据，并显示是否正在运行和报警。

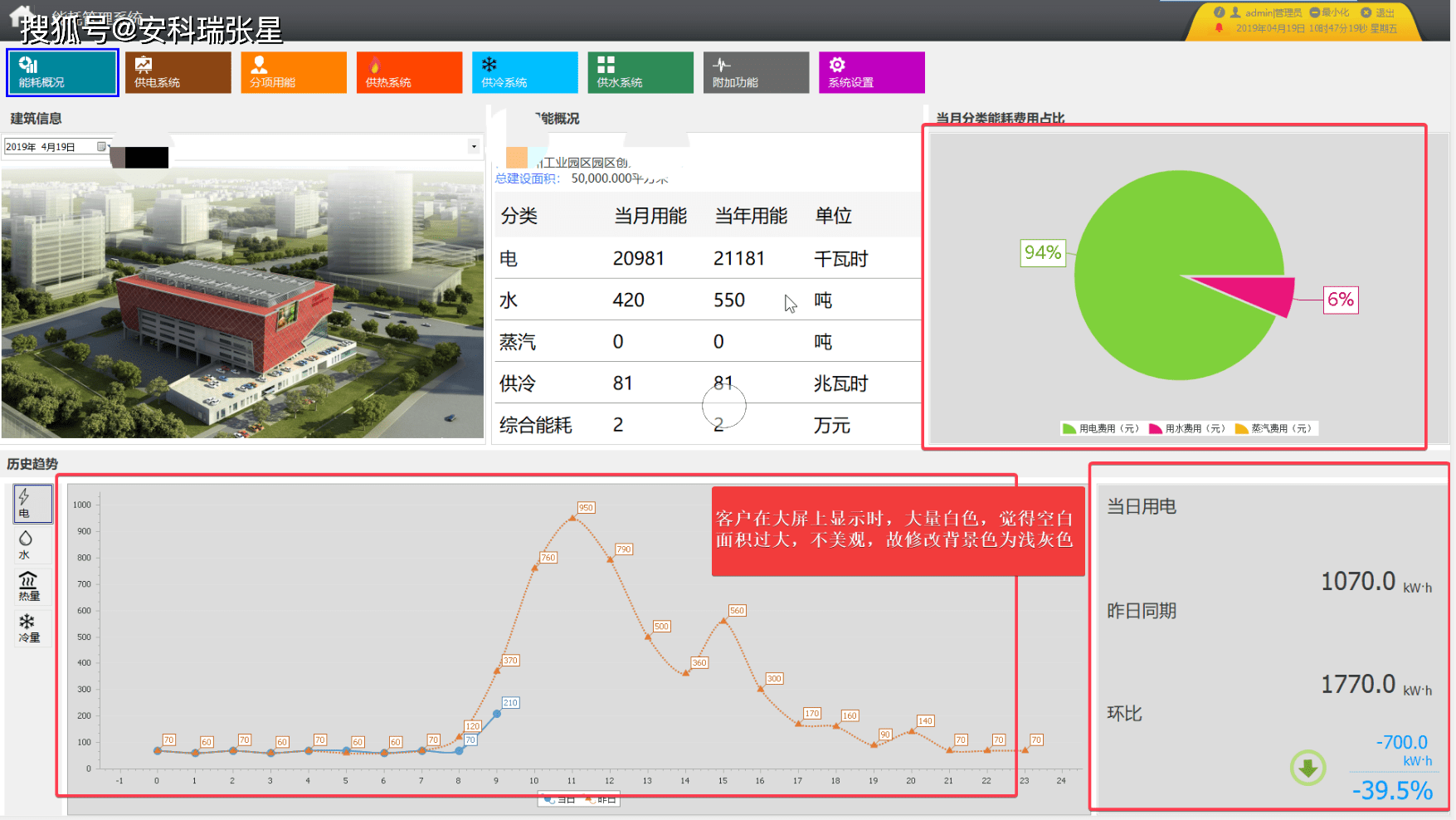

综合能量展示
主页显示建筑物的建筑图片，建筑物的基本信息，当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

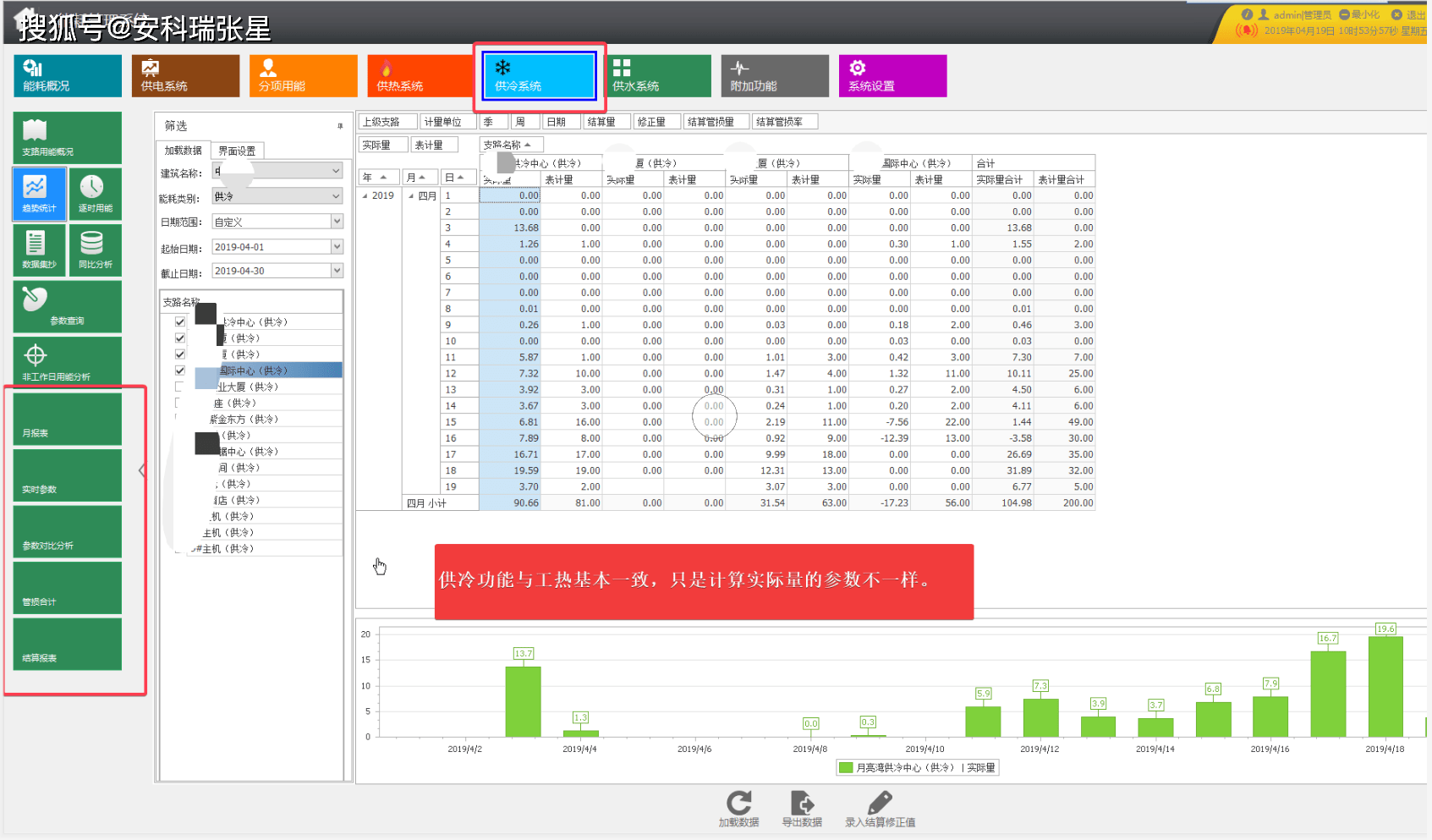

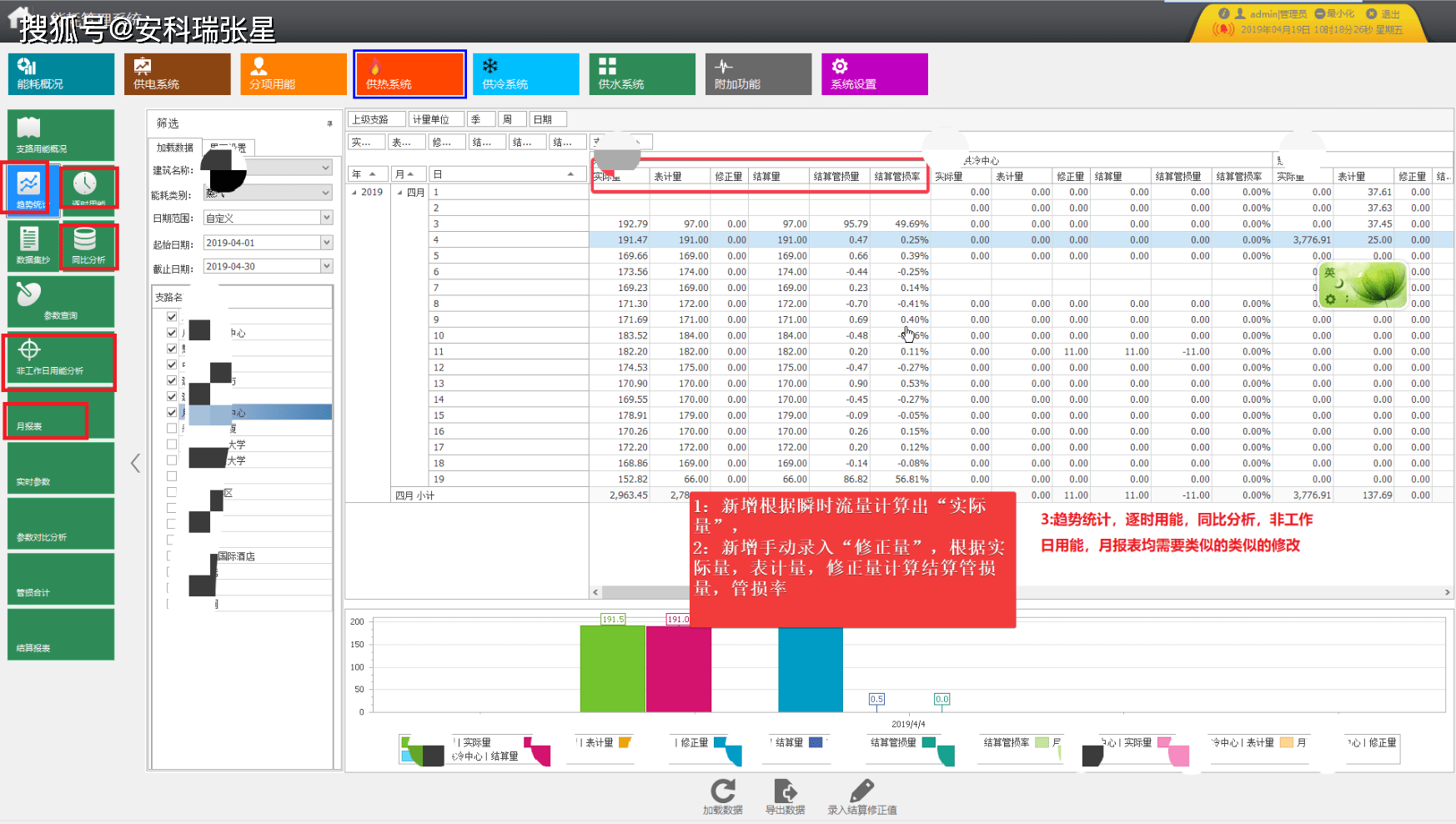

加热和冷却分析
系统可统计各支线的实际供冷供热量并记录。系统可以查看各分支机构的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示合计。统计数据可以导出到 Excel。

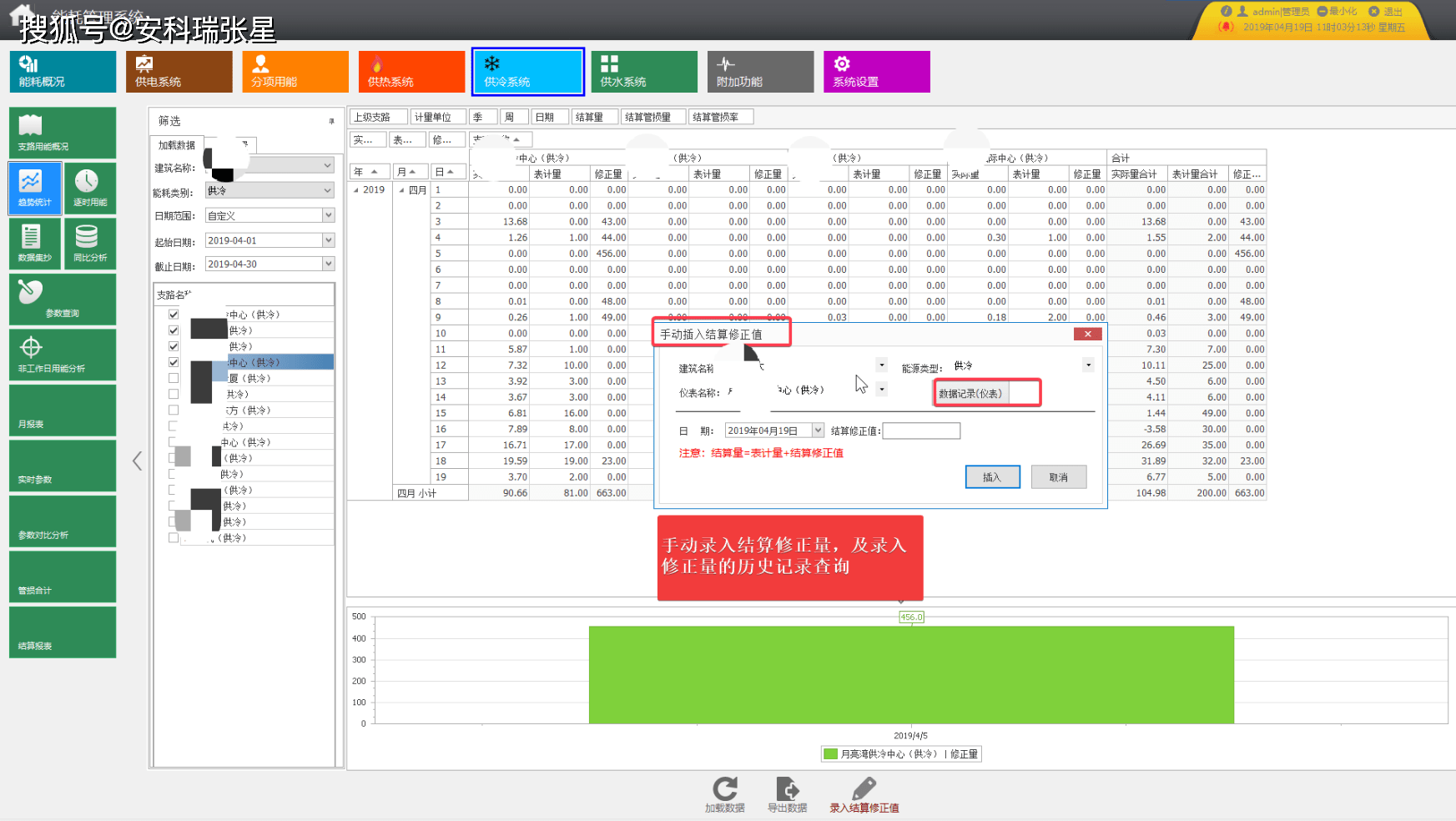

校准值可以手动输入，统计数据可以导出到 Excel。

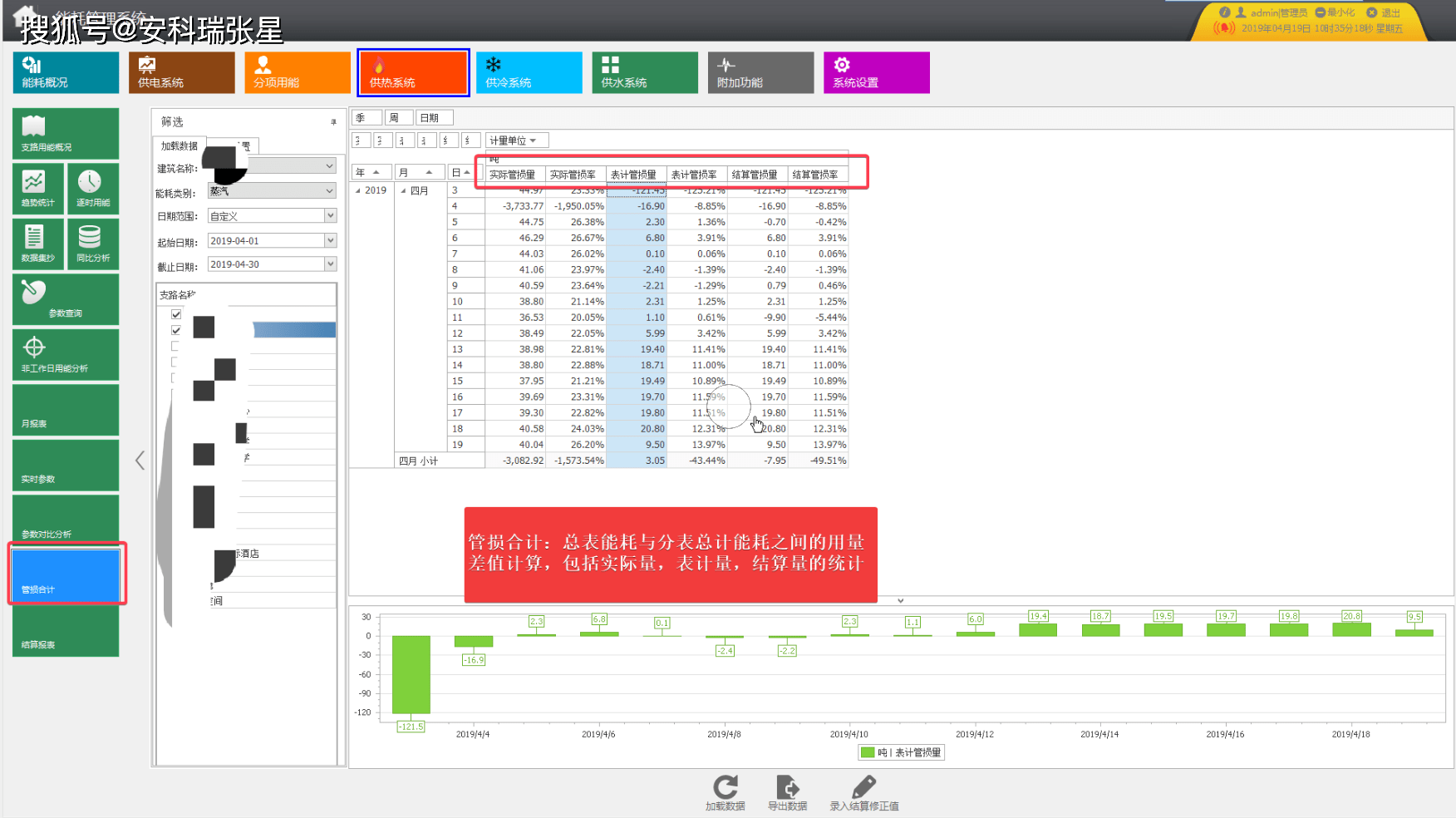

管损分析
系统可按时间段查询管损量，将实际管损与计量管损进行对比，完成不同品牌计量的准确度分析，统计数据可导出至Excel。

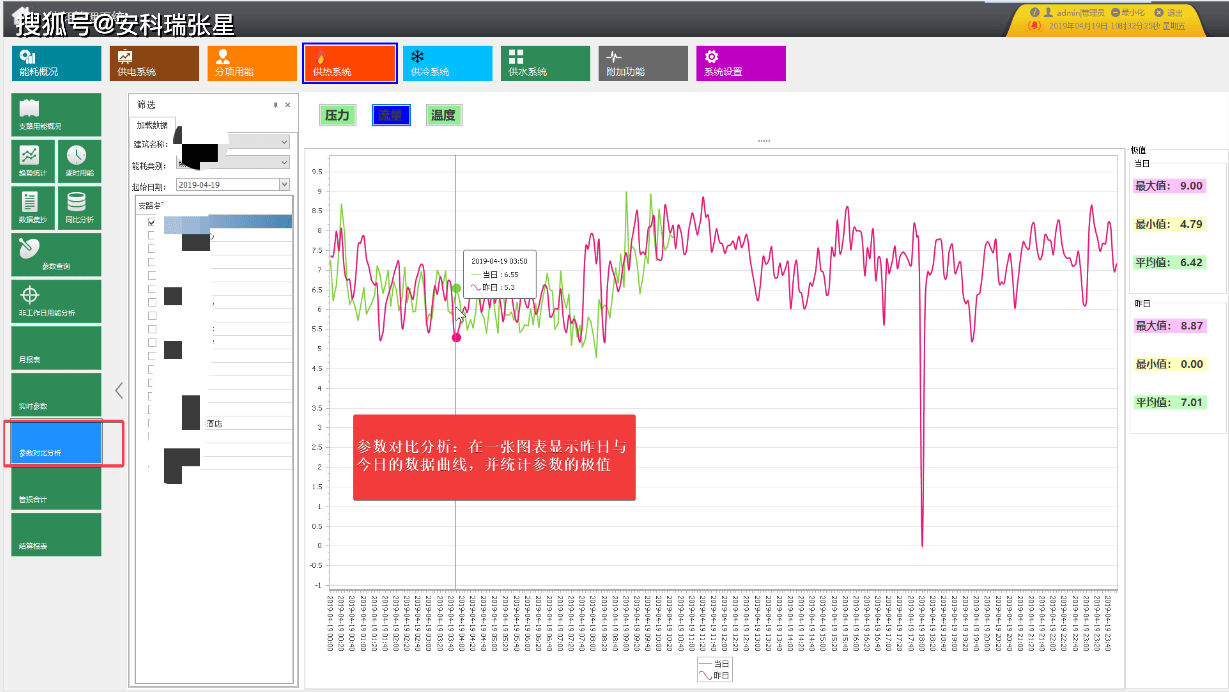

曲线分析
系统可以选择实际时间，根据今天和昨天的累计流量、瞬时流量、温度和压力的曲线分析，计算出最小值、最大值和平均值。
沉降分析
可综合分析实际消耗、修正量、管损、实际管损，完成供需综合分析，统计数据可导出Excel。

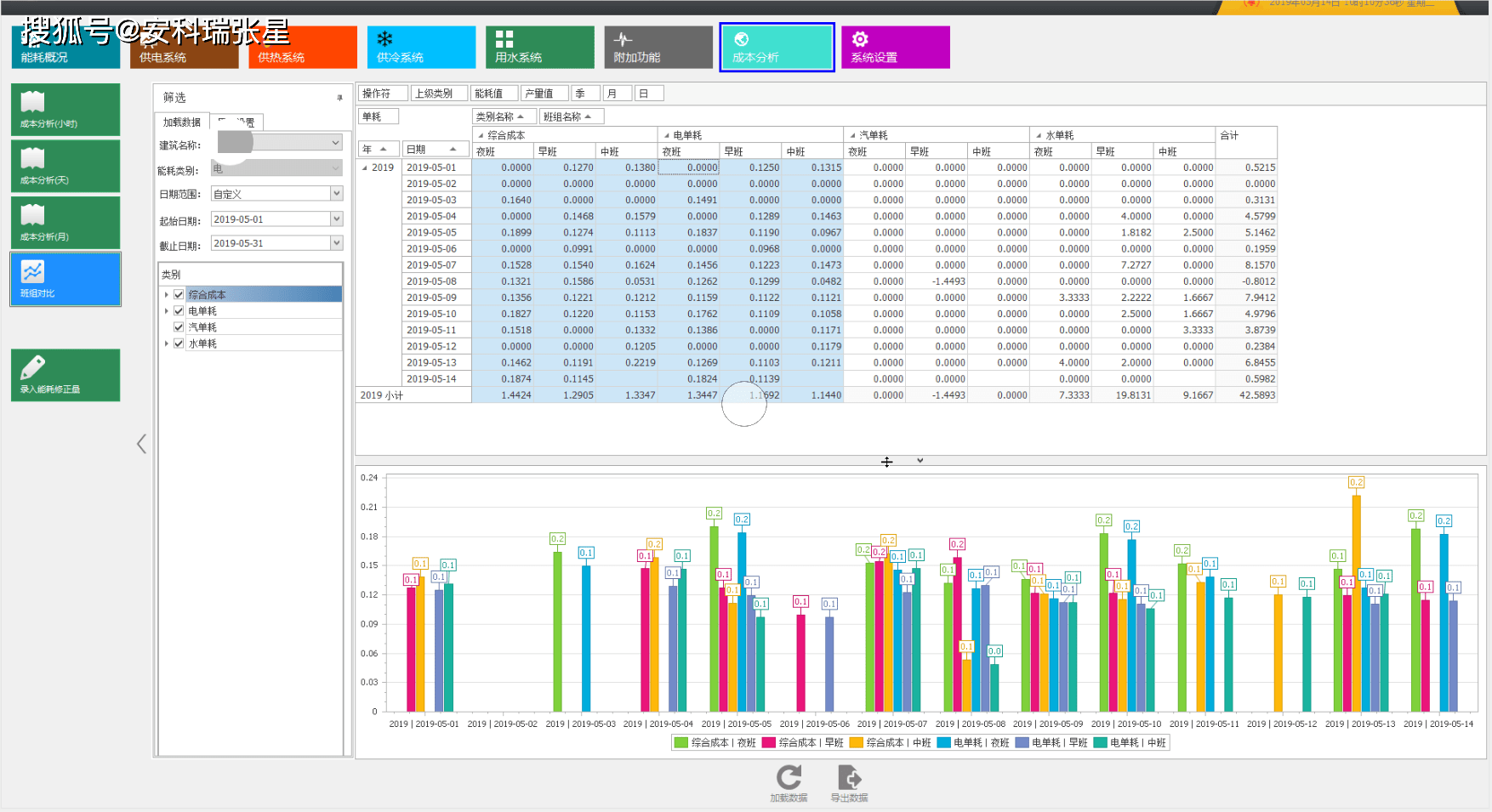

成本分析
系统可计算一定时间段的水、电、气单耗及综合成本，并按夜班、早班、中班进行统计分析，实现成本综合分析。
7 结论
该系统专为能源问题日益紧张和能源价格上涨的背景下的加热和冷却能源消耗而设计。能耗管理系统构建完成后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以有效帮助能源供应经理根据能耗情况做出正确的分析。情况，并分析能源消耗。供应、损耗、实际使用管控，完成运输过程中压力、温度、流量等安全参数的统计分析。意义。
参考：
[1].技术要求
[2]。《苏州市民用建筑节能管理办法》
