总结

大型公共建筑面积不到城市总建筑面积的4%，但总能耗却占全国城市用电量的22%。大型公共建筑年用电量达到70~，是普通住宅的10~20倍。公共建筑是节能的大型住宅。要做好公共建筑节能工作，带动全社会节能减排，实现节能减排目标，实施转型结构调整重大战略。本文介绍了习高科21小学的能耗监测和用电监测系统，收集了现场配电室使用的高压综合电力保护设备。地网后的仪表通过现场总线通讯远传到后台。 2000型电力监控系统，实现对配电网运行状态的监控，保证配电网的可靠性；通过Acrel-5000建筑能耗监测系统，实现全校用电量监测分析。

关键词：学校建设；能耗监测系统； ACREL-5000;电力监控系统； ACREL-2000。

1 简介

据统计，中国已成为世界第二大能源生产国和消费国，建筑能耗约占中国能源消耗的28%。中国每年新建的20亿平方米建筑中，99%是高能耗建筑；同时工业能耗监测管理系统，4%的建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能耗严重，节能空间巨大。推进建筑节能、节能降耗、计量先行，势在必行。

积极开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，提高资源能源利用效率，有效解决资源能源供需矛盾，降低能源消耗总量，确保完成节能减排任务，促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有助于提高建筑物的保健功能，改善人们的生活条件。各级各部门要把绿色建筑作为大力推进文明建设的重要组成部分，进一步增强责任感和紧迫感，统筹兼顾，狠抓落实，推进绿色城乡建设，循环、低碳的科学发展轨道，使经济社会协调发展。

2 设计依据

GB-T1587-2008工业企业能源管理导则。

国标企业合理用电技术评价指南。

企业节能计划编制的一般规定。

GB：企业能源审计技术的一般原则。

-2009 年能源管理系统要求。

GB-50052-2009 供配电系统设计规范。

能源计量设备的国家和行业标准。

多功能电能表电表DL/T645-1997规定

DL/T645-2007多功能电能表通信规则。

CJ/T188-2004 计量器具数据传输技术要求。

基于协议的 GB/-2008 工业自动化网络规范。

3 项目概述

西安高新区第21小学位于西安市长安区枫丹白露花园西侧。配电室10KV微机保护单元6台，低压电表114台，水表1台，热量表1台。

本项目应解决基础能耗数据采集与存储的智能化、自动化、可视化、可量化的问题；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测和发布平台。本项目采用统一的综合用电管理，可以查询和分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源效率，科学管理能源使用，降低能源使用成本。发挥作用。

同时还可以对生产管理中的用电负荷进行实时统计和监控。同时，还应实时在线监测10KV高压配电柜和0.4KV低压配电柜的电压、电流、功率及各种开关信号。只要监控点的参数出现异常，就可以及时发现报警，相关人员可以采取必要的措施，避免安全事故的发生。可节省人力物力，电流趋势曲线功能可直观显示各电路的工作状态及时间。

4 系统架构

该系统是基于工作站主机、通讯设备和测控单元的建筑能耗分析与管理系统。为大型公共建筑的实时数据采集和远程管理提供基础平台，并可与其他楼宇自控系统实现数据转发，形成复杂的监控系统。本设计的能耗系统主要采用系统结构图所示的分层计算机网络结构。

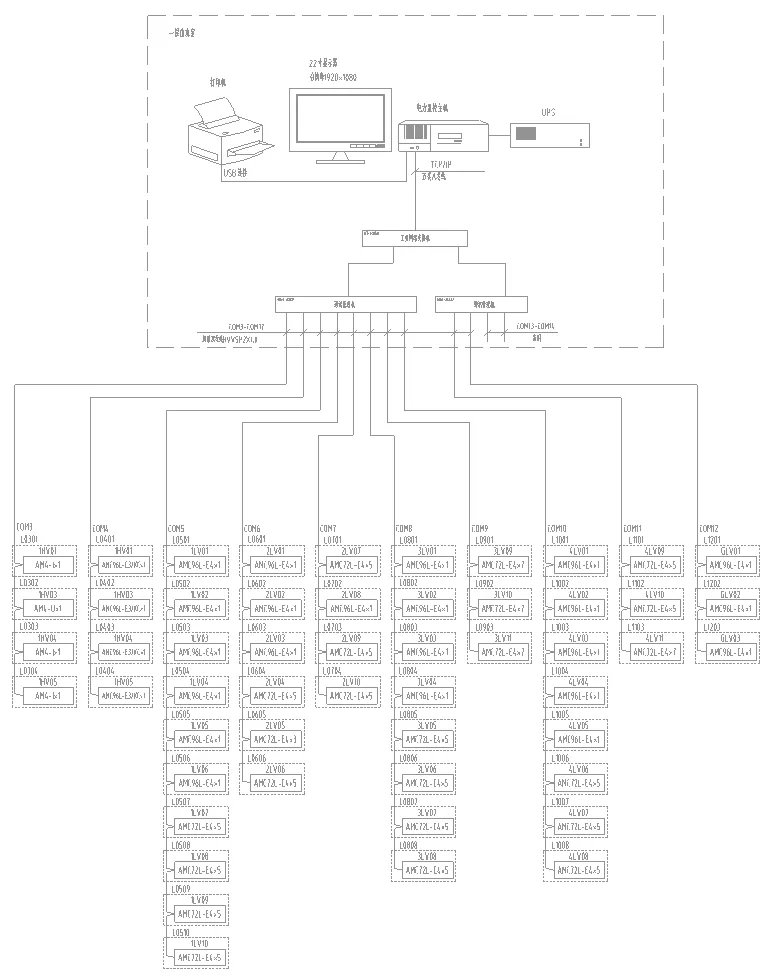

系统结构图

5个系统软件模块

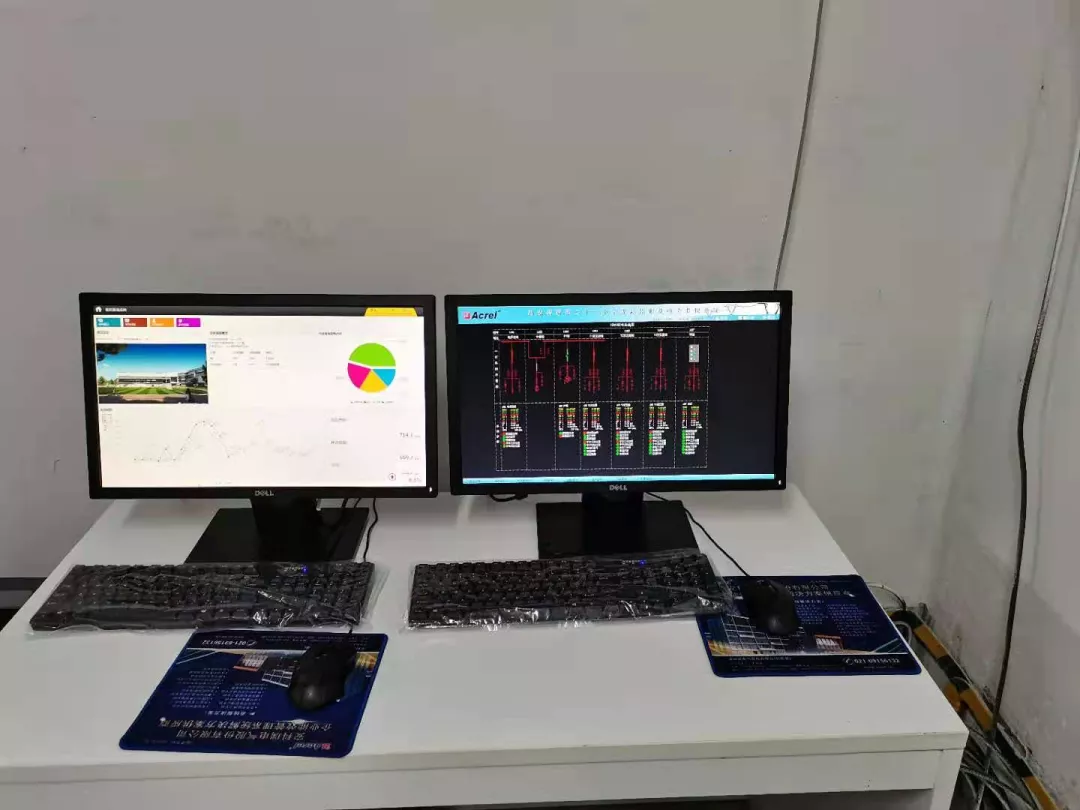

综合能耗主界面

根据项目原能耗、能耗、综合能耗折算为煤耗，计算企业总面积能耗；逐小时耗电量曲线图；根据每个能耗类别的上部区域，可以跳转到能耗类别的能耗分析主界面；建筑物的图纸可以根据下拉列表进行更改，并且必须根据项目进行拆除。改变；

基础代谢主插口。

反映当日与昨天同期、当月与上月同期、上年同期与上年同期的能耗对比，以及增加百分比和增加值；

过去48小时、过去31天、过去12个月、过去3年能源消耗发展趋势；

能耗饼图反映了某部分的能耗；

显示一年中每个月某类能源消耗的能源消耗量；

按能耗等级分类的能耗统计分析报告

可灵活选择回路，统计分析回路在某一阶段应用的日、月、周、季等电能；

借助强大的数据透视表功能，客户可以对各种数据信息进行统计分析和组合整理；

数据统计可根据柱形图、点曲线图、堆积图、饼图等各种数据图表进行展示；

数据统计可以导出到Excel；

基础代谢分支的非工作日动能分类。

每个循环的工作日和非工作日，统计分析和非工作日可根据系统软件灵活设置。

数据统计可以导出到Excel；

分阶段分析能源消耗的年平均增长率。

按当年统计分析各回路月能耗和同期能耗；

动能收集的分类能耗分支。

检查每个支路，随机测量两次抄表读数的差值；

时间精确到分钟；

基础代谢按时间段分类的基础代谢变化趋势

在所有道路的特殊阶段，可以查看能耗的主要参数（如工作电压、电流、输出功率、功率因数等）。实际检查的主要参数与安装的设备和系统设置有关。查看时不能跨月；

素材以数据图表或报表的形式展示，可通过键盘控制鼠标的增减、移动；数据可以分类；

可以将数据信息导出到Excel；

设备选项

按照相关技术标准，配备建筑基本信息，如：建筑功能、总建筑面积、中央空调总面积、项目详细地址等，其中企业- 广泛使用动能和其他材料；

p>

提供项目所用仪器设备的种类、型号、规格、厂家等相关信息，完善可给出的基本检测参数。查看主要参数；

配备了项目中使用的所有检测仪器，并存储了测量仪器的详细地址、比例、采集代号、采集代号、监控回路等信息内容；

计量检定表配备分项能耗统计分析所涉及的计量检定表、比例、实际操作方法等信息内容。可根据新项目状态灵活配备。这里配备的信息内容会危及每个分类。小控制模块在能耗子项目中的作用分析；

每个能源使用配备计量器具、实际操作方法、比例和单位能源消耗计划。配置完成后，打开单位能耗分析程序模块；

在工程建筑内相应的能耗区域配备计量检定仪表盘，实际操作方法，比例。安装完成后，会打开区域能耗分析程序模块。

配电网实时监控系统。

各10KV配电柜及低压三相五线控制回路的主要运行参数及工况可在系统图上直观显示：三相电压、电流、功率因数、无功负载、功率因数、频率等。

通讯

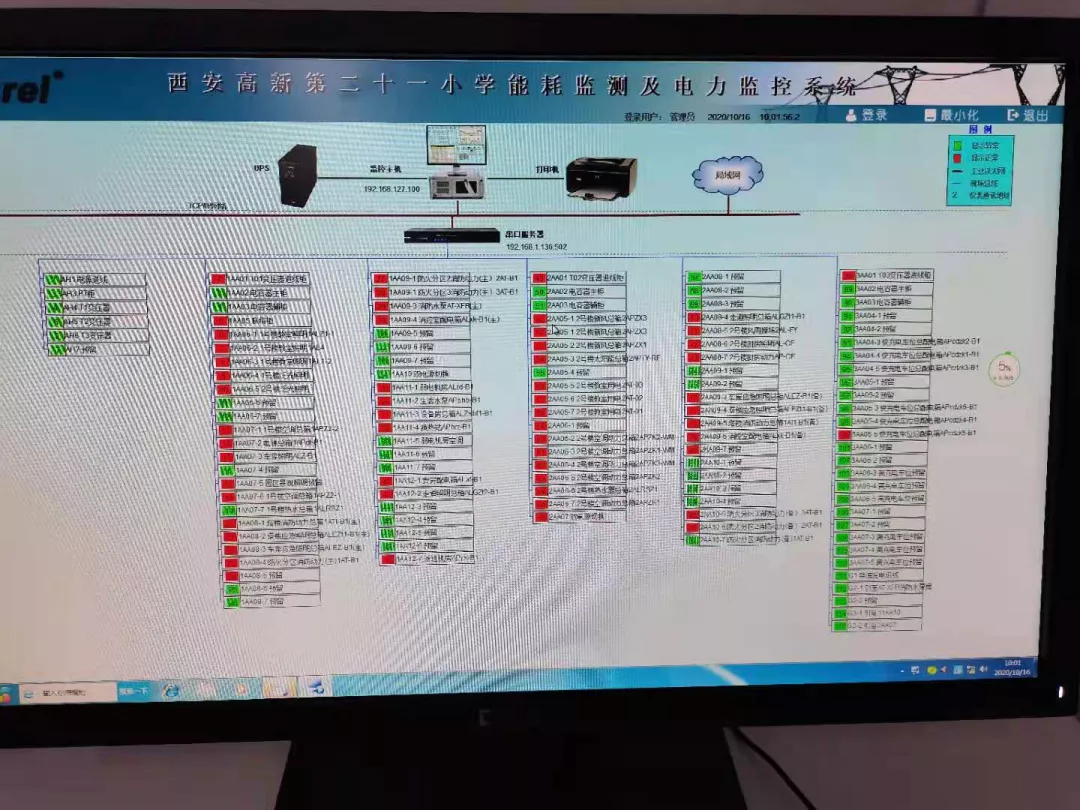

系统软件通讯结构示意图，显示设备网络方案结构的关键，系统软件采用分层结构，同时在间隔层监督设备的通讯红色为通讯正常，绿色为通讯异常。下图显示：

事故报警记录。

事件报警功能，主要完成查询期间发生的报警信息事件的记录和时间，为值班人员提供依据，分析事故原因。

电参数报告

参数抄表功能，主要查询10KV配电柜及低压配电回路的电气参数。支持随时查询电气参数，具有数据输出和报表打印功能。报表中的每个电路名称都与数据库相关联，方便用户修改电路名称。

6 种前景

分析西安高新21小学能耗运行效果，建立典型能耗分析模型，进行统一分析。

建立建筑能耗计量体系，掌握建筑能耗，发现能耗黑幕，提高节能改造的针对性，通过计费、绩效考核等管理方式，巩固节能改造成果。

选择节能设备。

无论如何，再好的节能设备，如果不能控制浪费，就达不到节能效果。节能是通过增加自动化节能设备、制定设备运行策略、减少人为干预、集中控制来实现的。

利用能耗监测系统提供的当月分析数据，量化节能改造结果，论证节能效果。

7 结论

大型公共建设面积不到城市建设总面积的4%，但能源消耗总量却占全国城市用电量的22%。约20次。公共建设中的大型节能企业，做好西安高新21小学项目的节能工作，在推进节能减排中实现节能减排目标工作。显示每个10KV配电柜的电路和0.4KV低压配电柜进线回路的运行状态。加载下限有弹出报警对话框和报警声提示。系统运行安全、可靠、稳定，保证了大型公共建筑电气系统的可靠性。
