摘要：介绍了郑商职业学校的预付费云平台系统，该系统采用智能预付费电表进行智能预付费远程控制。系统采用现场网关现场组网方式。组网后数据通过网络传输到云服务器后端，利用-3200预付费云平台系统实现配电电路的充电和能效管理。

关键词：智能电表；预付费电能表；-3200；预付费云平台系统

0 概述

郑州郑商职业学院位于巩义市米河镇北曹店村，规划总投资12亿元，规划总用地37.3万平方米（约559亩） ，总建筑面积约47.53万平方米；一期规划用地23.18万平方米，总建筑面积约31.98万平方米；二期规划用地14.131万平方米，总建筑面积约15.55万平方米。

本项目为新建学生宿舍楼的电能管理系统。在现场男女宿舍配电箱内安装安科瑞预付费计量仪表。这样就实现了宿舍学生用电量的智能化管理，并采用云平台系统，方便学校了解和收取宿舍用电量。本项目配置安科瑞预付费电能表，分别计量每个房间的用电量，实现先充电后用电的预付费管理模式。

1 系统结构说明

该系统主要实现对正商学院学生宿舍配电电路的充电管理。监测范围为606台预付费计量器具，设置6个采集箱。通信，实现智能电表与监控云平台的数据连接，完成能效管理、充电管理等系统功能。

监控系统采用分散分布式结构，项目现场只需安装预付费仪器和通讯管理机，通过卡网与后台通讯；

如图（1）：

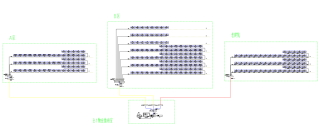

图（1）网络拓扑图

现场设备层主要是：预付费多功能电表。这些装置分别安装在相应的一次设备对应的电气柜中。这些设备均采用RS485通讯接口，通过现场总线网络进行通讯，实现现场数据采集。

网络通信层的主要功能是：通信管理机，其主要功能是集中收集分散在现场的采集设备，同时通过内部网络传输到系统云平台，完成数据交换场层和站控层之间。

系统管理：客户有自己的机房，安装在虚拟机上。通过与校卡连接，学生可以通过该卡自行充值。

以上网络仪表均采用RS485接口，且——

RTU通讯协议，RS485采用屏蔽线传输，一般采用两线高效能耗管理系统，接线简单方便；通信接口为半双工通信，即通信双方可以接收和发送数据，但只能同时发送或接收数据。数据传输速率为 。

RS485接口是平衡驱动器和差分接收器的组合，抗噪声干扰能力增强。总线最多可连接32台设备，传输距离在500m以内。

2 预付费云平台的主要功能

-3200预付费云平台是安科瑞自主研发的与安科瑞各类预付费电能表配套的售电管理系统。主要基于预付费管理软件和集中抄表软件，包括云服务后台、通讯管理机、打印机等设置。

主要完成电能表/水表的参数设置、商户售电/售水管理和能耗管理。操作简单，实现企业集团、物业公司远程实时操作和实时监控。它具有良好的人机界面，可以有效地统计和管理数据，并对数据的安全采取有效的保密措施。安装方便，是电力管理部门、商业广场、物业小区等管理部门提高水电管理水平，解决充电难问题的理想产品。

主要特点如下：

项目托管，免费上门安装

项目站点可以省去配置预付费服务器、安装数据库、短信猫等一系列工作。不仅可以节省大量硬件成本，还可以大大降低调试和维护成本

远程抄表、远程售电

抄表信息通过网关实时上传至云平台，快捷方便，无需人工抄表；集中理财，实时配电，对比充值时间，防止作弊；支持一户一电、一水一价

云部署，团体预付费

系统软件升级维护不再受客户网络环境的困扰，云端统一部署，升级方便快捷；客户无需安装客户端。

金额警告

不足或欠费提醒，电表充值提醒，及时短信通知商户

遥控

可对任意一台仪表进行一系列远程控制、参数设置等操作，如远程关机或省电等，方便管理。

系统规模

接入电表不受数量和地域限制，一个账户可以管理多个项目，系统设计容量可达10万个电表点。

能量分析

用户和管理员均可查询预付费表或控制表的每日用电量情况；可提供能耗分析+财务轨迹一体化综合管理报告，包括用户电表的能耗、财务数据、能耗及财务数据等值的期初和期末数据

手机APP，在线支付

系统可搭配微信小程序或微信公众号，实现无人值守、在线支付水电费、查询操作。

打印功能

您可以打印每个用户的能耗报告和每个用户的费用清单。

无限制访问

该系统将通过PC浏览器、平板电脑、手机APP和在线支付无人值守访问

更科学的权限管理

账户与项目挂钩，各物业环境的财务数据相互独立；角色设置与账户设置分离；集团总部用户可以访问多个项目。

统一的第三方接口API

提供统一的第三方API或SDK开发接口，第三方平台可选择数据接入或完全接管。

电厂电源管理

提供变电站或楼层远程自动抄表、楼宇总表及相关能耗分析报告功能

数据安全

公网传输数据采用AES加密算法、密钥分发机制等，保障数据安全

使用预付费云平台管理系统，可实现预付费远程集中抄表、实时监控、远程充值和远程控制，然后通过预警信息和短信通知，将系统软件部署在云服务器上。在手机上查看用电、用水数据，实现自助远程充值。物业管理部门可远程完成整个物业形态的水电抄表、计费、控制和校验，实现了高度的信息化和自动化，大大提高了电力营销管理的效率和水平，节省了人力物力，也提高了经济效益。同时，

3 案例研究

苏中模具园项目预付费云平台管理系统对现场配电柜出线进行计量充电，实现租户的预付费电能管理，实现远程充值和远程控制，如果后续点数增加，现场只需要安装相应的仪表即可。而已。

现场使用预付费计量仪表，主要测量所有常规电力参数，如：三相电压、电流、有功功率、功率因数、频率、有功功率、剩余电量、剩余电量等。

现场实现以下功能：

1. 集中抄表服务系统

系统默认每半小时对所有电表进行一次远程集中抄表，时间间隔支持个性化配置（可支持1分钟/次的采集频率）。

2. B/S云平台售电系统

该系统包括五个模块，即登录模块、批量分配模块、售电管理和用电报告中心。主要功能如下：

1）登录管理：管理操作员账号和权限分配，查看系统日志等功能；

2）批量分配：用于批量初始化、清零、分配负控、基本电价、时间控制、学校多台电表强控。

3）售电管理：对已初始化的电表增加售电、回电、售电查询等功能。

4）电报中心：查询缺电表网管信息、用电报表实时报警等功能。

主要实现功能：

用户通过网页登录，系统管理员可以分配子账号和相应的权限。查看系统日志等功能；批量分配：学校多台电表批量初始化、清零、分配负控、基本电价、时间控制、强控等功能；售电管理：对已初始化的电表增加售电、回电、售电查询等功能；用电报表中心：查询丢失电表的网管信息、用电量报表实时报警等功能。

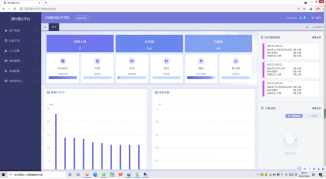

登录界面

系统登录首页，提供未初始化、断线、负控、时控、强控等快捷入口，实时显示所有仪表在线状态，并显示整个仪表的能耗条形图以条形图的形式进行项目。
