主页显示公司变配电情况、能耗数据、万元产值趋势、峰谷用电量、异常量等相关信息。企业管理数字化，节能减排全球化。

5.2 数据监控

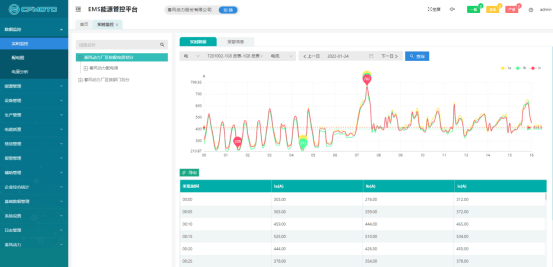

5.2.1 电源监控

实时监控企业各电源电路的运行状态，快速定位报警点，并根据报警等级在APP、手机短信、邮件、钉钉、语音播报等方式触发实时报警提醒，确保整个能源供应、转换和消耗过程的安全、可靠和稳定。

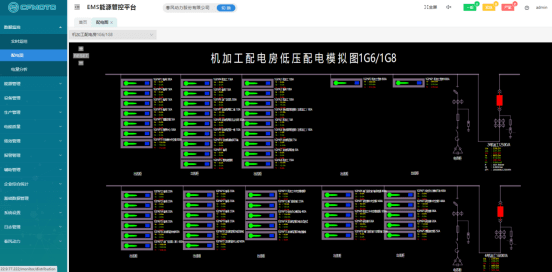

5.2.2 分布图

显示变配电系统电气主接线图，实现电压、电流、频率、功率、功率因数、三相等全功率参数和开关断路器状态的实时监控不平衡、谐波等参数。

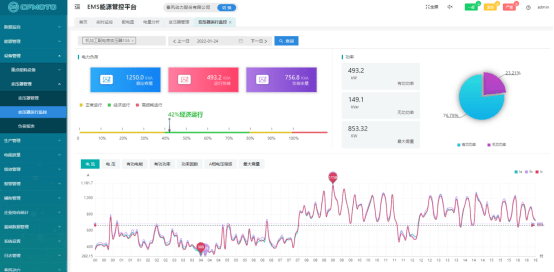

5.2.3 变压器监控

显示各电压装置的负荷能耗统计管理云平台，以便对变压器配置进行科学合理的规划。通过对比分析各种运行参数下的功耗效率，找到了合适的运行模式。根据合适的运行方式调整负载，从而降低单位功耗，降低功耗。

5.3 能源管理

5.3.1 能源中央控制

从监控区域、车间、生产过程、工艺、工段、设备等维度，对比分析各种能耗、单位产品能耗、成本和碳排放，支持同级多对象横向比较，帮助用户控制整个工厂的能源消耗、能源成本、碳排放等。

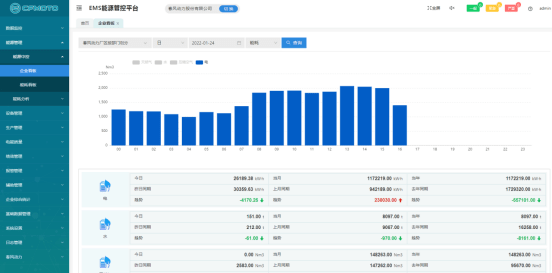

5.3.2 能耗统计

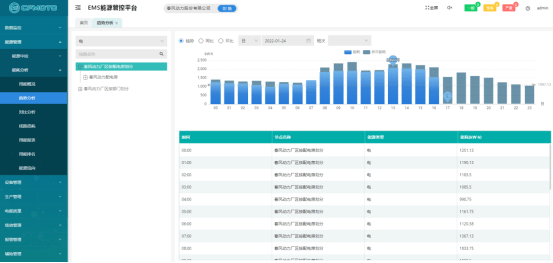

从能源使用类型、监控区域、车间、生产过程、工序、区段、设备等维度，利用曲线、饼图、直方图、累积图、数字表等能源过程中的漏洞和不合理的地方从而调整能源分配策略，减少能源使用过程中的浪费。

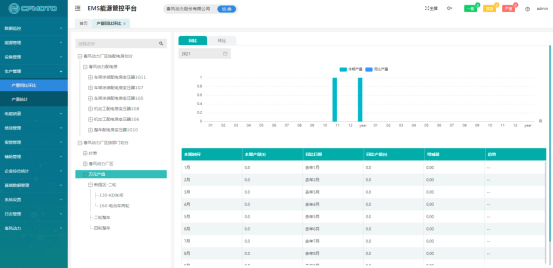

5.3.3万元产值统计

与企业MES系统对接，通过系统采集的产值、能耗数据，计算万元产值走势，进行同比和环比分析，便于企业调整生产根据产品的单耗进行加工，从而降低能耗。

5.4 成本分析

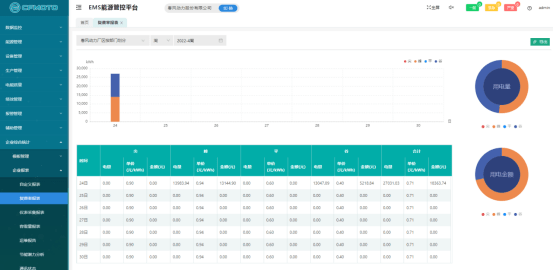

5.4.1 多重利率分析

按年、季、月、周对峰、峰、平、谷用电及成本进行统计分析，为企业分时用电、优化成本效益提供数据支持。

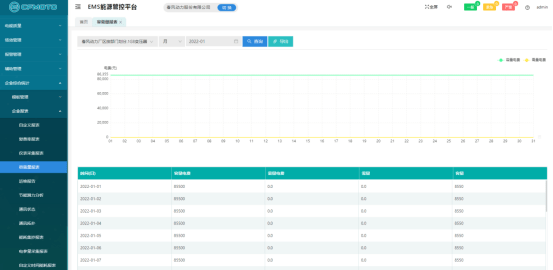

5.4.2 容量需求统计

提供容量需求报表，实时显示容量需求价格变化，帮助企业实现容量变化，降低基本电费。

5.5 电能质量监测

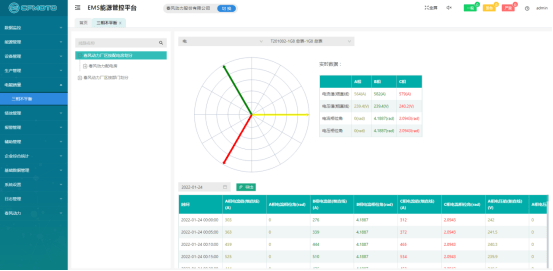

5.5.1 三相不平衡监测

实时监测和预警电网电流/电压不平衡，减少线路的电能损耗，保障用电设备安全运行，提高设备运行效率。

5.6 分析报告

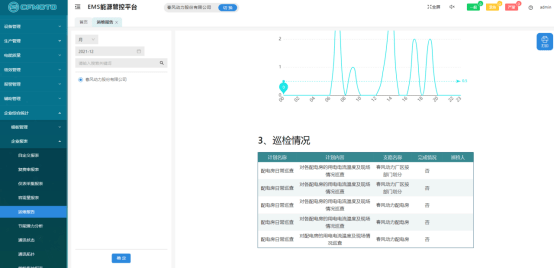

5.6.1 运维报告

按年、月、日对企业的异常情况、排名、发生频率、运维情况进行整体统计分析，让用户清楚了解系统运行情况，为用户提供数据依据，方便用户快速发现设备异常。准确定位故障点，提高运维效率，支持导出为PDF文件和打印。

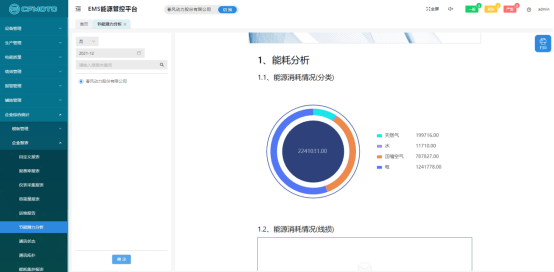

5.6.2 运维报告

按年、月、日对公司能耗、线损、单位产品能耗、成本支出、主要设备能耗、产能改造需求、节能改造效果等进行全面统计分析，帮助用户及时了解能源使用过程。为用户挖掘节能潜力提供数据基础，支持导出为PDF文件和打印。

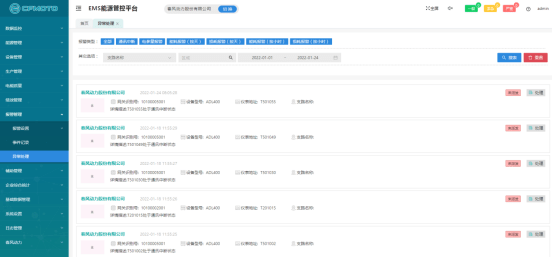

5.7 告警管理

针对电气安全、限电、能耗双重控制，可实现电气参数异常报警、电气火灾隐患报警、能耗超标报警、限电报警等，帮助企业进行预警，避免因火灾事故和能源成本造成的罚款。太高。支持分层分类告警，可分发和闭环告警。

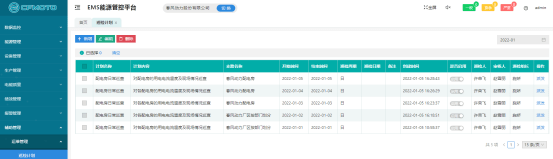

5.8 运维管理

支持日常设备巡检计划、派工、去缺、报修、派工等设备运维管理。便于运营管理人员制定巡检计划和派遣工人。排除问题，上报故障，跟踪维护进度，满足日常检查和设备维护的需要。

6 系统应用价值

6.1 公司利润

企业能源管控平台为企业加强能源管理、提高能源利用效率、挖掘节能潜力、评价节能提供基础数据和支撑。

Ø 电能质量在线监测

帮助企业在线监测电能质量，包括谐波含量、三相不平衡、功率因数等，避免被罚款。

Ø 安全使用能源

监控设备运行状况，确保安全运行；预警电气火灾，防止安全事故发生；及时排除故障，确保正常生产；快速定位介入，消除隐患，保障能源供应安全。

Ø 节省人工成本

少人或无人值守，减少人工统计工作量，降低人工成本。

Ø 节能降本

根据用电情况，实现“供需”，降低基本电费；可实现负荷调整、削峰填谷、无功补偿，节约能源成本。可实现办公节能10%左右，总节能3%左右。

Ø 提高设备利用率

监控变配电设备运行状态，降低损耗，确保经济运行。

Ø 打破信息孤岛

提供标准数据接口，实现与ERP/MES/MIS/PLC/DCS/SCADA等系统对接。

Ø 持续增值

实时了解能源消耗情况，接入用电需求侧管理平台，享受国家补贴，参与碳排放交易，助力碳达峰和碳中和。

6.2 用户福利

企业能源管控平台可以满足企业各类用户的不同需求。

Ø 对能源主管部门和人员（节能管理）

帮助企业完善能源管理体系，落实能源专业化、精细化、扁平化管理理念，建立能源管理模式和机制，不断提高能源效率，提高能源管理水平，促进节能降耗。

Ø 针对用能部门和各级人员（用能部门）

（1）实时监控能耗，及时发现问题，减少能耗；

(2）掌握能源消耗总量、能源消耗成本和能源消耗效率指标数据；

（3）分析能耗特征，为优化能耗管理提供决策数据；

Ø 供能源运维部门及人员（供能部）

（1）帮助建立数据采集网络监控运维，动态监控数据采集状态，保证数据采集正常运行，奠定数据基础。

（2）实时监控能源系统运行状态，异常及时报警，保障生产能源安全，远程自动抄表，减轻工作强度，提高工作效率。

Ø 供能源统计师等部门使用

(1）自动生成各种外部单位需要的报表，提高数据统计的效率和准确性。

（2）共享能源消耗数据并与其他系统集成。

7 产品特点

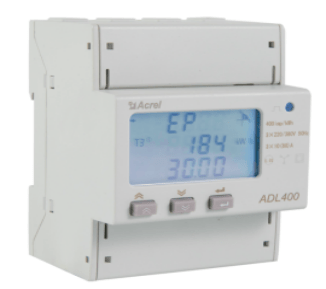

7.1 DIN导轨三相电能表

● 有功功率精度：0.5S级，无功功率精度：2级，电压电流精度：0.2级

● 电压规格：3×100V、3×380V、3×57.7/100V、3×220/380V

● 电流规格：3×1(6)A, 3×10(80)A

● 工作温度：-25℃~+55℃

● 相对湿度：≤95℅（无冷凝）

● 通讯方式：RS485接口，同时支持DL/T645协议

● 功能：支持2~31次谐波电压电流、发生时间、4个时区、2个时间段、14个每日时间段、4个费率48/90历史冻结数据

● 尺寸：90*36*65

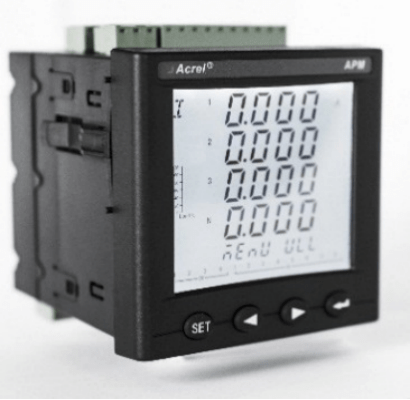

7.2 电能质量分析仪

● 有功功率精度：0.5S级，无功功率精度：2级，电压电流精度：0.2级

● 电压规格：3×100V、3×380V、3×57.7/100V、3×220/380V

● 电流规格：3×1(6)A(变压器接)、3×10(80)A(直接接))

● 工作温度：-25℃~+55℃

● 相对湿度：≤95℅（无冷凝）

● 通讯：支持2路独立485通讯，RTU协议/DL/T645-07协议可自适应，可独立设置两路485，可使用不同协议；可设置波特率，可设置奇偶校验

● 功能：支持；支持有源脉冲输出

● 外形尺寸：126*88*69，标准DIN35导轨安装

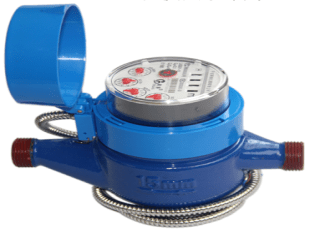

7.3 智能远程水表

● 可选电子直读，高清液晶显示，直读，通讯发送。水表的特点包括：灵敏度高、启动流量小、计量精度高、具有自动纠错功能；通讯方式：可通过-RTU通讯接口进行通讯，管理员可设置或修改水表参数，或将表内信息复制回给管理部门进行统计和监控；断电后数据可保存10年以上；扩展功能：可根据需要扩展遥控阀门开关功能；稳定的; 防腐：耐强酸碱腐蚀，不易被腐蚀，阻燃性能好，环保：

● 通讯协议符合《CJ-T188-2004 家用计量仪表数据传输技术条件》或与《DL/T 645-2007》兼容的协议

8 结论

为企业调整负荷、调整负荷率、削峰填谷、补偿无功、更新设备等提供基础数据和支持。帮助企业加强能源管理，提高设备运行效率和能源利用效率，保证设备经济运行，挖掘节能潜力，成本低，投资回收期短，经济效益明显，不仅可以提高企业的核心竞争力企业，也保护环境和社会。可持续发展的基础和源泉，积极响应国家节能降耗政策。帮助企业加强能源管理，提高设备运行效率和能源利用效率，保证设备经济运行，挖掘节能潜力，成本低，投资回收期短，经济效益明显，不仅可以提高企业的核心竞争力企业，也保护环境和社会。可持续发展的基础和源泉，积极响应国家节能降耗政策。帮助企业加强能源管理，提高设备运行效率和能源利用效率，保证设备经济运行，挖掘节能潜力，成本低，投资回收期短，经济效益明显，不仅可以提高企业的核心竞争力企业，也保护环境和社会。可持续发展的基础和源泉，积极响应国家节能降耗政策。还要保护环境和社会。可持续发展的基础和源泉，积极响应国家节能降耗政策。还要保护环境和社会。可持续发展的基础和源泉，积极响应国家节能降耗政策。

参考

[1]《2030年前碳峰行动计划》

[2]《浙江省关于建立健全高耗能行业阶梯电价和单位产品超限电价处罚的实施意见（征求意见稿）》
