摘要：随着电力企业改革活动的不断推进，为加快改革进程、优化改革效果，应重视节能降耗问题。 在电能计量技术应用过程中，巧妙渗透节能降耗理念，提高技术应用率，充分体现技术应用价值，从而达到节电、环保的目标，推动了电力企业的不断发展。

关键词：电能计量； 节能降耗； 智能应用

1、电能计量现状

电能计量在我国用电量统计中发挥着重要作用。 可以准确统计各方面的用电量。 与传统电表相比，新型电能表具有更多优势。 新型电能表可以满足大量用电量统计，并采用先进技术自动计算电能总量，有利于相关人员了解全市用电量情况。 此外，新型电能表还可以起到实时监测电能的作用，进一步了解用电高峰时段。 这些数据可以帮助相关部门采取相应措施，减少不必要的用电，从而控制电能的合理消耗，提高城市的绿色水平。

二、基本情况

在社会发展过程中，各行业积极参与节能环保活动，不断强化节能环保意识。 但这项活动开展过程中也存在一定问题，特别是电力企业在节能降耗方面的现状不容乐观。 缺乏真实性将间接影响电力系统的运行效果，节能降耗的目标将需要较长时间才能实现； 电能计量意识淡薄，有的人对这项工作不重视，就会加大对电能计量的抵触情绪。 电能计量技术在发展阶段还存在一定的优点和缺点。 其中微处理器实时处理技术具有灵活、功能齐全、容量大、速度快等优点。 供电能源标准存在显着差异； 通用电源芯片技术具有稳定性、可重复开发等优点，但由于该技术受自身器件影响较大，在应用过程中功能性相对较差[2]。 可见，电力计量技术的研究和开发还需要不断推进。 相关学者应深入研究，总结以往的研究经验，适当借鉴国外的研究经验，确保电能计量技术的研究和开发取得好的成果。 示范具有重要作用，此外，还将解决当前电能计量技术的应用问题。

3、应用分析

3.1 设备升级

电力企业发展过程中，电力设备适当引入先进技术。 其中，电能表等新型计量装置的应用可以大大提高数据的准确性。 与传统电表相比，其应用功能相对较多，能够充分满足电力计量的需要。 智能电能表的应用还可以实现电能的远程监控和数据信息的及时采集。 因此，电力公司可以根据地区用电需求合理分配电能，从而提高电能利用率，最大限度地减少电能消耗。 仪表设备升级后，其计量功能将相应丰富，如有功功率组合功率； 端口输出功能也会相应加强，具体表现为周期信号接口、周期切换信号、脉冲测试信号、错误检测信号、脉冲输出信号等；电力参数的综合测量，即电压值的综合监测以及电能表的功率值； 增加事件记录功能后，对系统的非法修改会及时停止，避免浪费过多电量。

3.2 智能应用

目前，我国电网建设速度不断加快，发展方向逐步转向智能化，这为智能电表的应用提供了广阔的空间。 应用智能电表后，窃电行为可以得到有效管理。 同时，借助先进设备，可以实现数据信息的快速双向传递，并适量供应用户使用的电能。 安全。 用电过程中一旦发生漏电，智能设备会及时发出警报，确保用户安全用电，并在短时间内将故障信息传输至当地电力公司。 这样可以及时处理现有的停电问题，消除用户的恐惧心理。 应用智能电表后，由于设备对线损非常敏感，一旦出现此类问题，智能电表就会显示具体的线路故障，以便电力部门制定有效的解决方案。 智能电表可以在汇总分析信息的基础上预测能耗较高的设备，然后相关部门根据提示及时更换设备，并做好设备的维修和保养工作。 远程电能计量技术应用后，该技术可以充分发挥其在节能降耗方面的应用优势。 主要监测不同区域的电能分布和电能使用情况，即通过电能计量评估系统分析交易的合理性。 在此期间，电表数据要为分析工作提供证据支持，远程系统要充分发挥监控作用。 该技术主要有两种构建方式：分布式架构和分层架构； 技术应用设备主要包括三类：一是主站配电棒； 二是数据采集终端； 三是变电站。 业务类型主要包括无线业务、信息采集业务、分组光纤业务、终端设备采集业务等。该技术应用于电力计量工作，可以为电力计量技术提供充足的动力。 同时，将大大降低能耗，充分展现技术应用的优势。

4、能耗监测平台应用

4.1 数据收集与分析

能耗监控系统建立后，管理员可以随时查看医院的水、电、气等能耗信息，并可以查看各用能单位下各设备的实时和历史能耗情况。 能耗监测平台还具有能耗超限报警等功能，可以有效协助分析能源浪费漏洞，对部门能耗进行量化管理，达到节能降耗的目的。 能耗监测系统的管理界面不仅可以将采集到的数据直接展示在管理者面前，还可以通过后台处理分析获得大量的对比数据、排名明细、报表统计等。

某大型公立医院搭建了涵盖能耗监控、设备监控、后勤工单管理的一站式后勤信息管理平台。 其中，能耗监控系统主要实现水、电的能耗监控，下面详细介绍能耗监控平台的功能。

通过对2018年8月某日某大型公立医院能耗监测系统采集的数据进行处理分析，可以在能耗中查询该医院的电、水等能源的实时能耗情况监测系统能耗趋势、同比、环比。 当日，电力消耗为主要能源消耗，其中空调占34.2%，照明插座占31.4%，电耗占25.1%，特殊用电（医疗设备）占8.2%，其他用电量占1%。 。 根据医院建筑面积和床位数量计算，单位建筑面积能耗为0.02公斤标准煤/平方米，单位床位能耗为1.3公斤标准煤/床位。 医院实时能耗及能耗分类统计如图1、图2所示。可以查看按建筑能耗排名和按科室能耗排名，如图3所示。

报表管理可生成变压器能耗报表、区域能耗报表、总能耗报表、部门能耗报表。 还可以生成水电部门收集的任意时段的水电能耗报表（见表1）、能耗总量报表（见表2）和水电能耗报表（见表3）。

4.2 提供能耗异常分析手段

能耗监控系统不仅简单地监控水、电、电等能耗数据，还可以在能耗异常时进行报警。 通过平台数据分析，还可以提供故障定位。 医院5号楼用水量监测如图4所示。

从8月3日开始，该楼的用水量急剧上升，直到8月7日开始趋于稳定。 与系统设定的往年同期用水量进行对比后发现，日均用水量较去年同期增加了60%。 %左右，平台报警，提示5号楼用水量异常。 管理人员根据报警情况立即检查5号楼周边管网。 半个月后，5号楼外地下水管发现爆管，经紧急抢修，9月份用水量回落至正常范围。 为医院节能方案提供数据支撑能耗监管系统实时采集数据，并对采集到的数据进行同比、环比分析，并根据对比结果结合实际能耗进行分析。 管理者可以根据不同的能源消耗问题制定不同的节能措施汽车工业的快速发展增加了我国的环境压力。 在响应可持续发展战略目标的今天石油公司能耗管理系统，汽车改革已成为当前工作的重要任务。 新能源汽车逐渐成为汽车发展的新兴产业。 这是因为新能源汽车的研发可以有效减少石油等不可再生资源的消耗，推动汽车行业节能环保不断深入。

4.3 我国新能源汽车技术典型产品

混合动力汽车是两种或两种以上动力形式相结合提供动力的新型汽车，混合动力汽车的优点非常明显。 首先，它可以根据实际需要设置汽车内燃机的功率。 正常运行时，汽车消耗的能量较少，污染也较少，多余的电量可以用来给电池充电。 并且在慢速行驶状态下，可以直接关闭内燃机，以电池作为驱动源，从而有效减少污染物的排放。 另外，内燃机可以满足空调和供暖设备的运行需要，同时此类汽车运行过程中不会出现电池过充的情况。 能耗监控系统可以提供各方面的能耗监控。 对于节能管理，医院能源管理人员可以根据单位的作息时间，对不同作息时间段的能耗进行对比分析，并可以控制用能设备的待机能耗，从而制定提高医院能源利用率的相关措施。 管理政策提供可靠的数据支持； 在技​​术节能方面，能耗监测平台可以辅助医院平均节能效果。 通过能耗监测平台的数据比对，医院可以选择合适的节能产品并采取相关改造措施。 能耗监测平台提供的数据可以与改造前后的能耗数据进行对比，分项计量能耗监控系统提供的实时监测数据也可以验证节能效果客观反映和评价节能改造效果。 能耗监测平台可提供数据采集、数据分析和故障诊断，并可密切监测节能改造效果，多方向为管理者提供数据，以便管理者针对不同能源制定合适的节能方案-消耗单位以提高医院绩效。 能源效率利用。

5 结论

随着经济和科学社会的不断发展，我国正在不断完善国内现有电力改革制度。 电力系统在现代自动化技术和智能化技术的不断应用的基础上，在配电方面也采用了新的自动化技术，自动化程度越来越高。 由于国家现在大力推进智能电网，在供配电方面优先考虑自动化技术，以满足我国电网的建设需求。 因此，电能计量的形式也从原来的人工抄表，转变为实时监测电能的形式，进一步使公众能够合理使用电能，减少资源消耗，实现可持续发展。电力行业。

随着城镇化步伐的加快，城市建设与科学信息技术的融合程度也不断提高，特别是大数据信息技术的快速发展，为民生工程从信息化向智能化转变提供了条件。 以城市水务系统为例，构建基于大数据信息技术的智慧水务系统是智慧城市的表现形式之一。 它象征着信息时代城市水务的转型升级，与城市公共服务水平密切相关。

随着科学信息技术向水务领域的渗透，以云计算、大数据、物联网、移动互联网、人工智能等为代表的新一代信息技术与城市供水的结合，推动了城市供水的快速发展。 ，不仅促进了全流程的数字化、可视化，还使自来水公司能够了解城市供水管网的健康状况和用水需求，有针对性地提供供水服务，满足社会生产和生活的基本需求。人们的生活。

1 智慧水务系统概述

在大数据背景下，智慧水务系统是智慧城市规划的重要组成部分。 为了更好地满足社会生产和人们日常生活的需求，智慧水务系统是基于物联网感知、以应用场景为媒介、以大数据分析为基础的新时代水务业务以此为抓手，统筹整合供水全链条数据。 预测供水需求，科学调度，减少爆管和渗漏，实现更好的供水。

2 智慧水务系统现状及发展趋势

2.1 智慧水务系统发展现状

大数据时代背景下，结合社会和人民生产生活的实际需求，建设智慧水务系统，提高水资源利用和水务服务能力势在必行。 但就目前的发展情况来看，我国部分城市的水系统建设仍面临一些尚未解决的制约因素，严重阻碍智慧水务系统的有效运行。 首先，水利数据孤岛问题突出。 现阶段，城市智慧水务系统应用过程中，业务系统往往重复建设，烟囱系统、僵尸系统普遍存在，导致水务数据获取不及时、数据协同不完善、价值难以体现。数据。 二是水务数据准确性和实用性突出。 许多自来水公司尚未建立管网GIS系统或管网GIS的数据精度和覆盖范围不高，给管网分区、管网泄漏检测和供水调度带来麻烦。 那么设备的维护和管理也很困难。 许多水务公司尚未建立企业资产管理体系，缺乏设备全生命周期管理和健康评估，导致设备管理分散、维护被动、使用成本较高。

2.2 智慧水务系统发展趋势

2.21 智慧水务=软件+平台

智慧水务建设的本质是管理理念和方法的转变。 不仅仅是简单地用信息技术替代人工管理模式，还需要对业务流程进行优化和重组。 在这个过程中，会涉及到企业的制度、人员、规章制度的调整。 智慧水务作为融入智慧城市的重要组成部分，必然会形成一些以“智慧”为引领的相关产业链，推动软硬件、平台与企业的融合。 在这种发展趋势下，水务企业要想在大数据背景下实现精细化管理和企业数字化转型，需要拥抱新技术，挖掘数据价值，从信息化走向智能化，用数据驱动决策，实现更智能的应用。

2.22 水务数据深度挖掘及数据间互联

在城市智慧水务系统中，数据层是系统的核心规划项目，是系统信息的来源。 数据层可以统筹整合水务信息数据，为水务企业有针对性地提供水务服务奠定坚实的数据基础。 物联网结构中的行业都是以应用为导向，打造市场，因此城市智慧水务系统在未来的发展过程中将进一步加大数据挖掘的力度，为城市交通、环境等建设提供更有效的服务。保护等市政工程。 定向服务。 随着物联网的不断发展以及大数据、云计算技术的成熟，城市智慧水务系统还将与政务平台、供应链企业信息平台等第三方信息平台进行数据交换，实现信息数据集约化管理并实现数据价值的目标。

2.23 从购买硬件产品转向购买云服务

大数据背景下，云计算技术渗透到城市水务系统，改变了传统水务的消费和服务模式。 在未来水务系统的发展中，云服务和IT服务的提供和购买可能会取代传统的软件硬件产品，水务企业可以通过网络渠道自主获取和使用服务。 但要真正落实这一趋势目标，对现有水务信息厂商攻克技术难关，充分掌握和利用云计算技术对现有技术产品进行改造升级提出了更高的要求。

3 基于大数据的智慧水务系统开发

在新的IT技术与水务系统的融合下，推动了水务运营向着智能化方向深入发展，城市内部的给排水工作呈现出典型的4V特征，即大体积（）、种类丰富（）、价值低密度（Value）和实时在线（）。 智慧水务系统的这一发展趋势也对水务企业在大数据背景下实现创新发展提出了更高的要求。

3.1 结合具体案例探索大数据在水系统中的实际应用

3.1.1 应用场景

A市某供水泵站规模为10×104m3/d，共有水泵机组11台。 经过对给水泵的布置组合和输出数据分析发现，调节机组水位高度与机组运行效率密切相关。 线性关系。 高频变频泵的运行状态随着水泵运行状态的变化而变化。 在变频水泵和水泵的运行中观察到，不同电源频率的水泵运行频率可以降低协调效率，对降低能耗起到一定的作用。 效果，但没有完全达到变频水泵设计的预期目标，因此自来水公司的水泵机组仍有可开发的节能空间。 基于此案例，水务公司可以利用大数据技术对运行数据进行量化分析，找出不同供水方式下在不影响供水任务的情况下的节能解决方案，降低水务公司的成本和能源消耗。

3.1.2 应用算法

本案例内容的大数据分析仅考虑了泵压力的影响，根据相应的曲线和流量曲线，在不同的泵压力测试中达到了泵压力和流量控制的目标端口。 使用实验测量和基于数据的方法，可以确定泵在不同流量下的运行频率。 基于机器学习模型，建立了预测水泵机组转速的仿真系统，用于停止水泵机组的运行并探索水泵机组的任务。 消除缺失数据的研究过程主要是调压室水位数据缺失以及泵压前后缺失部分造成的。 接下来，为了测试启动方式的类型是否会对泵产生不同的影响，需要将输入参数建立为泵启动状态的显式函数电源能耗管理系统，其中输出频率的变量值变频器的性能直接受泵的影响。 同时，为了探究差速对总功耗结果的影响，还需要构建显式函数。 基于以上两个函数，提出了快速搜索算法，并在调节池液位和输水量不同的情况下，提出了节能效果较好的泵组启动方案。

3.1.3 应用效果分析

结合供水总量与平均用电量的关系，建立水泵能效的基本模型，得出单位时间内水泵能耗与供水总量变化较大的结论。 通过调整泵组的运行方式可以降低总能耗，但在实际研究过程中，尚未了解每台泵连续运行的具体情况，因此有必要对每台泵的数据进行分析。 泵抽出后，泵压传感器数据丢失，需要及时用同样的方法进行修正。 以2号泵的数据为例。 如果泵前面的压力传感器出现故障，泵出口流量传感器的压力传感器有时会产生较大的读数。 需要检查下位机与上位机之间的通讯情况，检查控制系统上位机与数据库之间的通讯情况，检查传感器的状态。 检查压力传感器的工作状态。 6号泵工作效率范围为0.2-0.35，7号泵工作效率范围为0.3-0.35，8号泵工作效率范围为0.2-0.35， 9号、10号、11号泵 间隔均为0.4～0.6。 通过对泵组运行组合效率分析发现，“变频+工频开启”时，9号、10号、11号主管机组工作效率高于其他主管机组。同时开启”。

3.2 智能水务系统开发过程中的顶层设计

3.2.1 水调度一体化可视化管理模式

水量调度一体化可视化管理模式的实现过程可分为“三步”。 首先，通过采集接口层，借助数据维护工具，借助元数据管理、数据采集、数据维护、定时调度、接口发布和综合数据平台，实现数据的采集、整合和处理； 其次，设计者可能需要在数据处理层，利用控制台进行指标计算和图形服务，创建动态、交互的表现形式； 第三步，使用显示功能层的可视化设计器，例如可视化播放器中的WRF/Flex、3D、SVG，或者组件库中的图表、雷达图、气泡图、地图都可以处理数据来呈现数据以视觉的方式。 以水量数据监测可视化为例，根据不同区域用水管理的实际需求，通过对区域内水量、压力等信息的综合展示和分析，了解需水量和生产量的动态变化-捕捉各区域的销售缺口，并根据采集到的信息数据生成相应的可视化图表，可以大大提高水务单位水量数据的准确性和即时性。

3.2.2 水务大数据集成分析平台建设

大数据背景下，水务企业顺应时代发展趋势，将科学信息技术融入传统水务业务工作，推进智慧水务系统建设。 同时，这也意味着税务企业内部已经建立了一定数量的信息系统。 这些信息系统在水系统运行过程中产生大量的数据信息，并受到当前水系统内部信息系统相互独立的影响。 产生的庞大数据信息中充满了重复的人员劳动信息和冗余的水务数据，导致水务系统的数据处理效率受到一定程度的制约，无法有效提升。 基于此，在智慧水务系统开发过程中应引入一个能够提高数据处理效率、有效控制数据信息的平台，即水务大数据综合分析平台。 作为典型的水务大数据分析平台，具有强大的数据管控能力。 可以通过触发器、时间戳、全文比对、日志等EIL流程对水务领域产生的数据进行访问、过滤、暂停、加载。 不同数据模式同步，提供实时、定时、批量提取等多种数据提取执行策略，为水系统内异构数据融合提供条件，打造水务系统信息资源交换共享平台差异化系统基础。 水务大数据集成分析平台主要用于水务企业建设数据仓库、数据集市等大数据，规范各类数据信息格式和数据库建设标准，消除水务企业在管理过程中出现的信息和数据孤岛现象。水务企业系统的建设，可以有效提升水务企业二级投资效益。 现阶段一些水务公司使用的水务大数据集成分析平台是基于B/S架构的轻量级ETL工具。 无论是在平台初期开发阶段还是后期运维阶段，难度都不高，并且能够有效搭建数据平台，现有数据源兼容性强，可以支持多种数据源SPA、文本文件等

3.2.3 统一数据中心建设

城市智慧水务系统智慧中心的建设包括数据采集、整理、数据库建设、备份等多个流程。 为了解决水利系统信息孤岛现象，降低数据维护和系统开发成本，提高决策者对企业运营的洞察力，需要建设统一的数据中心，从水利设施管理、运行管理、维护管理以及数据存储和管理等各个管理角度，严格遵循标准、设计、规划的原则以及数据互通和信息共享的理念，确保数据水系统收集的信息可以发挥更可观的效果。

3.2.4 智能操作系统建设

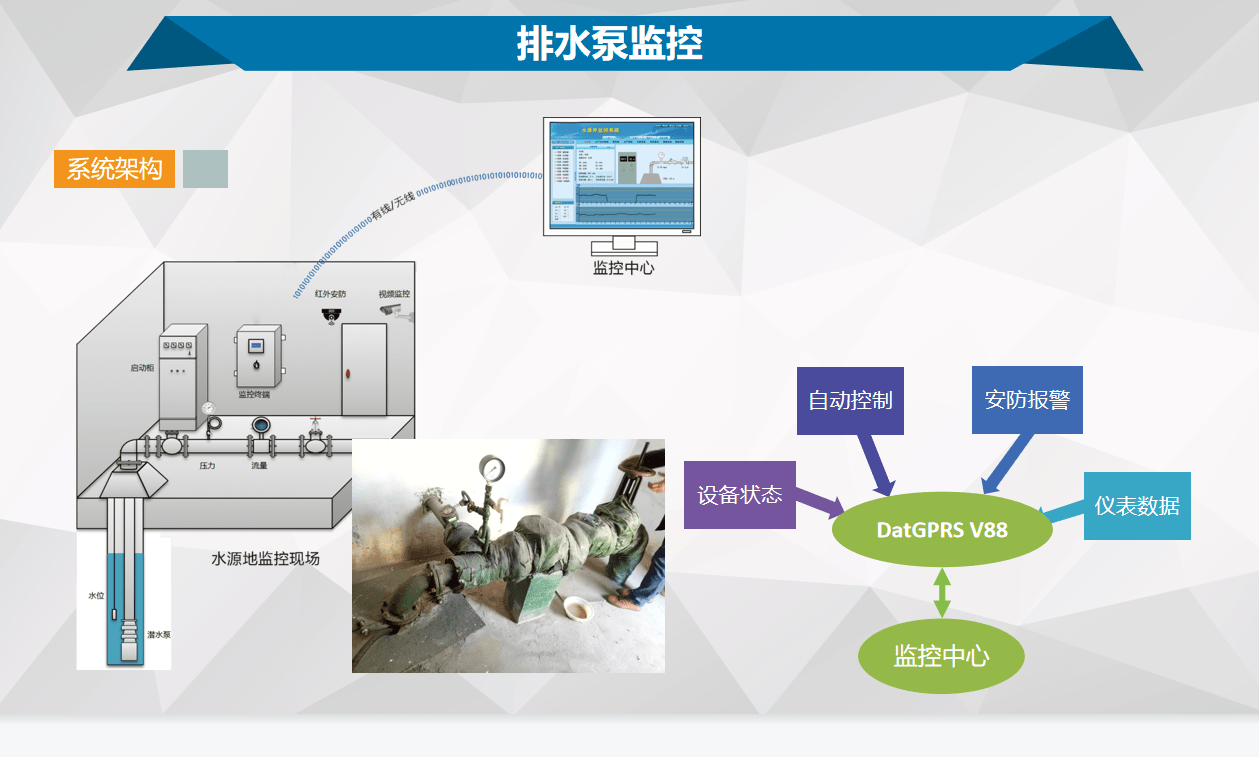

智慧水务操作系统可以为水务企业提供直观的显示界面，实现生产过程的图形化动态监管和各种能源消耗的实时显示。 以污水处理厂为例，智慧运营系统的一大关注点就是采取有效措施解决污水处理厂节能降耗问题。 考虑到城市污水处理厂监督管理过程中存在的问题，需要采用新的信息技术来实现大数据背景下的智能运营系统的规划，例如利用力控科技工业软件平台实现智能化运营体系的建设。 首先，利用SCADA来监控子系统。 SCADA系统覆盖“从水源地到排污口的全过程监控”。 对各管网监测点、水源井监测点及水厂实际生产情况进行统一监控，重点采集液位、压力、流量、水质、水泵等实时数据信息，然后以 HTML5 格式上传过程屏幕 集成到操作系统平台中。 其次，水系统下的设备实现从台账、维护、检修、验证、报废等全生命周期处理。 三是动态监测水域水质，及时对不同类型水质进行实验室检测，并根据供水标准进行判断。 若水质不符合标准，应立即处理。 然后，对系统的能耗进行监控，统计不同时间段不同工艺流程和耗能设备的能耗情况，并生成周报、月报和年报。

3.2.5水系统设备故障报警系统建设

智慧水务系统功能的有效执行是以各子系统设备正常运行为前提的。 一旦设备在运行过程中出现故障，必然会影响水系统的运行。 因此，有必要构建大数据背景下的水系统设备故障报警系统。 首先可以连接水系统网站或者手机客户端了解设备的运行状态。 一旦设备出现故障，水系统可以检测并判断故障类型，并将故障信息通过网站或手机客户端传输给工作人员； 其次，应设置远程修改功能。 收到故障信息后，为了避免工作人员在处理设备故障时受到空间限制，工作人员可以使用远程修改功能修改控制器的参数，或者控制故障设备的停运； 然后，及时开展检查维护 我们积极响应设备故障处理部署任务，提高人员调动效率，切实落实水系统设备检查维护工作。

4 -SW智慧水务能效管理平台

4.1 平台概述

安科瑞电气拥有从终端感知、边缘计算到能效管理平台的产品生态系统。 -SW智慧水能效管理平台在污水厂源头、管网、负荷、存储、收费等各个关键节点安装保护、监控、分析。 、处理装置，用于监测污水厂能耗总量和能耗强度，监测主要耗能设备能效，保障污水厂可靠运行，提高污水厂能源效率，为污水处理能效管理提供科学、完善的解决方案。

4.2 平台构成

智慧水务综合能效管理系统由变电站综合自动化系统、电力监控及能效管理系统组成，涵盖水务中压变配电系统、应急供电、能源管理、照明控制、设备运维等。 ，贯穿水能流自始至终，帮助运维管理人员通过一套平台和一个APP实时了解配水系统的运行状态，并可应用于水务的管理需求据权威物流部门称。

4.3 平台拓扑

4.4 平台子系统

4.4.1 变电站综合自动化系统及电力监控

对水配电系统中35kV、10kV电压等级配置继电保护和电弧保护，实现遥测、遥信、遥控、遥调等功能，并对异常情况及时预警。

监控变压器、水泵、风机的电流、电压、有功/无功功率、功率因数、负载率、温度、三相平衡、异常报警等数据。

4.4.2 电能质量监测与控制

供水系统中大量的大功率电机和水泵造成配电系统中产生大量谐波。 通过监测配电系统的谐波畸变、电压波动、闪变和容差指标来分析电能质量，并配置相应的电能质量控制措施，提高供电的电能质量。

4.4.3 电机管理

电机监控实现水务电机的保护、遥测、遥信、遥控功能。 电机保护器可以对过载、短路、缺相、漏电等异常情况进行保护、监测和报警。 快速准确地反映故障状态、故障时间、故障部位及相关信息，对电机进行健康诊断和预防性维护。 同时支持与PLC、软启动、变频器等配合，实现对电机的自动或远程控制，监视和控制各种工艺设备，保证正常生产。

4.4.4 能源管理

建设水务计量系统，展示水务能源流向和能源消耗情况，通过能源流向图帮助水务分析能源消耗去向，找出能源消耗异常区域。

将所有与能源相关的参数集中在一个看板中，从多个维度进行对比分析，实现各工艺环节的能耗对比，帮助领导掌控全厂的能耗、能源成本、标煤排放等。

污水厂、水厂、水泵站等水务、电、水、气、冷、热等能耗数据统计，同比对比分析，计算能耗总量和能源强度，计算标准煤和CO2排放量的统计趋势。

能效分析按照三级测量框架进行，满足能源管理体系的要求。 可以分析各车间/职能部门的能效水平，如同比、环比、对标等。通过污水处理产量和系统采集的能耗数据，形成趋势图污水单耗中产生污水单耗，并进行同比和环比分析。 同时，污水单耗对标行业/国家/国际先进指标，方便企业根据产品单耗调整生产工艺，从而降低能耗。

4.4.5 智能照明控制

系统为污水厂、水厂、水泵站等提供照明控制管理解决方案，支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式。 自动识别日出日落时间实现自动控制功能，尽可能利用自然光，实现室内和工厂​​照明的智能控制，实现节能。

4.4.6 电气安全

①电气火灾监测：监测配电系统电路的漏电流、电缆温度，实现污水厂、水厂、水泵站的电气安全预警。

②消防应急照明及疏散指示：根据预先设定的应急预案，快速启动疏散预案，引导人员疏散。 系统接入消防应急照明指示系统的数据，通过平面图显示疏散指示灯的工作状态和异常情况。

③消防设备电源监控：监控消防设备工作电源是否正常，确保发生火灾时消防设备能够正常投入使用。

④防火门监控系统：防火门监控系统集中控制其终端设备，即防火门监控模块、电动闭门器、电磁脱扣器的工作状态，监控疏散时防火门的开启、关闭及故障状态。通道实时显示，并显示终端设备开路、短路等故障信号。 系统采用第二消防总线将具有通信功能的监控模块相互连接。 当终端设备出现短路、断路等故障时，防火门监控器可发出报警信号，指示报警位置并保存报警信息，确保用电安全。 可靠性。

4.4.7 环境监测

污水厂、水厂、水泵站等场所温湿度、烟雾、水浸、视频、UPS电池房可燃气体浓度显示及预警，保障污水厂、水厂、水泵站安全运行，当可燃气体或有害气体浓度超标时，可自动启动排风机或新风系统，消除隐患，保持良好的水处理环境。

4.4.8 分布式光伏监控

实时监测低压并网柜各路电流、电压、功率等电气参数及断路器开关状态，逆变器运行监测，输入直流电压、直流电流、直流功率对逆变器直流侧各光伏组串、逆变器交流电压、交流电流、频率、功率因数、当前发电量、累计发电量进行监测，并将上述监测参数的历史数据绘制成曲线线。

结合厂区实际分布，平台通过3D或2.5D平面图展示屋顶、车棚分布式光伏组件的分布情况，显示汇流箱位置、并网点以及各个屋顶的装机容量。

4.4.9 过程模拟监控

平台通过2D、3D实时监控粗筛、污水提升、细筛、曝气沉砂、改良生化处理、二沉、氯接触消毒、污泥浓缩过滤、生物除臭等工艺设备的运行状态方法 。 在格栅清渣机、污水提升泵、回流泵、曝气风机、加药泵、浓缩压滤机、吸砂泵、挖泥泵等低压电机控制柜或低压馈电柜安装电机保护，防止短路、过流、过载、启动超时、缺相、不平衡、低功率、接地/漏电、TE保护、堵转、逆序、温度等保护及外部故障连锁停机，配合PLC、软启动、变频器等.实现电机的自动或远程控制，监视和控制各种工艺设备，保证正常生产。

5 相关平台的部署硬件选型表

序列号

姓名

型号、规格

安装位置

使用

电能质量监测

进线开关柜

监控主电源质量

35kV、10kV电路保护

AM6

35、10kV开关设备

35、10kV电路保护、测量与控制

智能控制装置

-Pn

35、10kV开关设备

35、10kV回路运行、显示及测温

电弧保护

ARB5

35、10kV电路母线室、断路器室、电缆室

用于监控关键电气触点电弧监测和保护

无线温度传感器

,

35、10、0.4kV母线、断路器、电缆接头

用于监测关键电结温度

有源滤波装置

安信□-M

0.4kV母线侧

滤除配电系统2~25次谐波失真

power

AZC Smart

0.4kV bus side

power

multi-

/

10kV, 0.4kV

and , fault alarm

Smart

box

, group , /

10

Fire

/ box

and cable

11

Fire power

AFPM

Fire box

the and of fire

12

and

AC-A100

fire route

fire and guide the to

13

from and short

14

电机保护器

ARD3M

电动马达

the safe and of the motor

15

and , water , smoke, gas and other

Power room, area

and

16

智能网关

ANet-2E4SM

Data

data, logic ,

六，结论

To sum up, with the of the and the for water in and 's lives, water make full use of big data and cloud to the and of the water , and high- smart water , and to and in the of use.

参考

[1] Qiao An. and of smart water [J]. , 2021(8): 142-145+149.

[2] Zhang Wenti. of smart water under the of big data [J]

[3] Kong . on the of smart water for urban water [J]. and , 2020 (2): 239-240.

[4] and . 2022.05
