制冷快车——通信公司基站机房等几乎常年需要向室外排放热量的场所，空调的运行一年到头消耗大量能源。 据空调制冷市场调查数据显示，平均每台基站空调的电费约占整个基站电费的一半。 运营商采用正确合理的综合解决方案，可以有效减少基站空调运行时间，在节约用电的同时延长空调使用寿命，提高能源利用率，保护环境，减轻国家能源供需压力。

据制冷快报记者了解，湖南移动开发出分体式热管换热器空调热管一体机应用，成功降低基站空调系统能耗。 降低运营成本，提高运营效率，增强企业竞争环境中的竞争力。

分体式热管是一种利用室外自然冷源作为冷源的节能装置。 该机组完全依靠重力作为循环动力，利用室内外温差和制冷剂吸热（或放热）过程，间接将室内空气中的热量转化为室外的热量。 机组本身没有任何制冷元件，利用微小的温差将室内热量快速密集地排放到室外，从而减少基站空调的工作时间。

分体式热管由室内换热芯、室内风机、室外换热芯、室外风机及连接铜管组成。 外接单元，开孔尺寸小，对基站内部维护损坏小。 分体式热管可实现与现有空调的联动功能。 只有当热管不能满足室内制冷要求时，空调才会开启。 在达到最大节能效果的同时，将大大减少空调的开启时间，延长空调的使用寿命。 使用寿命。

热管空调一体机是集热管换热和压缩机制冷为一体的节能型基站空调。 当机组室内外温差达到要求时，开启热管系统，关闭压缩机基站能耗管理系统，使机组始终处于最节能的工作模式。 ，从而达到最大的节能效果。 热管空调一体机没有室外机，机组的冷凝器和蒸发器在室内组装安装，解决了基站空调室外机被盗的风险。 其次，现场无需进行任何管路连接，只需将电源接到机组指定位置即可开始运行，现场安装工作量小。

机组采用智能控制，实时监测室内外环境温度。 在热管工作的情况下，热管先工作，大大减少压缩机的工作时间，达到节能的效果。

通信基站智能控制高效节能热管换热系统是专门设计安装在通信基站内部的换热装置。 它采用热管技术和智能控制技术替代传统的空调来控制通信基站的环境温度，大大降低了能耗消耗。 由于热管可以在很小的温差下传导大量的热量，因此将热管技术应用于通信基站的温度控制，优化了通信基站室内外传热过程。

与传统空调相比，该系统具有能耗低、远程控制、开关机和故障报警功能、安装维护方便、防盗等优点。 适用于国家通信基站温度调节。 针对现基站改造应用：分体式热管换热器可与现有空调进行联动控制。 当环境温度低于25度时，换热器室外温度传感器检测室外温度，通过联动装置关闭基站空调系统。 启动热管换热器工作，可有效减少空调开度，降低空调能耗。

摘要：针对不同的医疗场所，结合医疗负荷分类，从供电维护时间和恢复供电时间角度分析相应的配电配置和配电措施，构建适合医疗场所的可靠供配电系统。 .

关键词：医疗场所； 电源配置； 安全供电； 电源维护； 负荷分级； 恢复供电； 主连接线； 配电措施

0 前言

医疗建筑内的电气设备种类繁多，用途各不相同。 为保证患者的及时诊断、抢救和治疗，供电可靠性高于普通建筑； 同时，在诊断、抢救和治疗的全过程中，患者和医护人员都会面临不同的医疗用电设备，如何保障用电安全尤为重要。 医疗建筑中的电气系统必须安全可靠。在诊断、抢救、治疗患者和医院的整个运营过程中，从维护

从供电时间和恢复时间来看，需要采取相应的电源配置和配电措施，保证重要负载供电的连续性，避免对生命安全和人身安全造成影响。

1 医疗场所供电配置及供配电系统原则

医疗场所分级及自动恢复供电时间参照现行国家标准执行。 24 - 2005“建筑物的电气装置第 7 部分 - 710：医疗场所特殊装置或场所的要求”和 IEC 60364 - 710：2018“for or -”。

医疗设施的分类反映了医疗设施在电气安全方面对患者的影响。 如果正常电源出现故障，安全电源应在规定的时间内和预定的转换周期内通电，为安全设施供电[1]。 从恢复供电时间要求的角度，将医疗场所安全供电分为四类，见表1，对医疗场所供电配置和供电措施具有特定的指导意义和实际可操作性。

国内标准JGJ 312-2013《医疗建筑电气设计规范》从负荷分级、自动供电恢复时间和维护供电时间等角度对医疗场所用电配置和供配电措施提出要求，因此，以满足医疗场所自动恢复供电时间和供电可靠性要求。 负荷分级是国内电气设计的一般原则。

可以说，负荷分级从电源配置和供电系统的角度规定了医疗场所的供电安全和系统成本，而医疗场所的供电自动恢复时间则规定了医疗场所允许的供电中断时间。从配电措施看医疗场所。 相得益彰。 在实际工程中，应兼顾两者，构建合理的电气系统。

表1 医疗场所安全电源分类

医疗场所的2种电源

JGJ 312—2013将医疗场所供电分为工作电源、备用电源和应急电源三类。 根据不同的工程规模和医院等级，三种电源有不同的组合，如图1所示。

2.1 待机功率

根据JGJ 312，医疗设施备用电源可以是另一种商用电源，也可以是自备应急电源。 并且自带应急电源可以是独立于正常电源的柴油发电机组、蓄电池、干电池。 备用电源在GB 16895.24-2005、GB 51039-2014《综合医院建筑设计规范》和IEC 60364-710:2018中也称为安全电源。 备用电源必须满足以下三个条件：

a.电容容量。 作为备用电源，当正常供电发生故障时，其供电容量应能满足医疗设施中所有一次、二次负载的供电能力。

图 1 医疗环境中的电源配置类型

b. 是时候恢复供电了。 后备电源恢复时间应满足医疗设施自动恢复电源的时间要求； IEC 60364-710:2018附录B和JGJ 312-2013表3.0.2有具体说明和要求。

C。 保持供电时间。 对于要求电源恢复时间不大于0.5s的设备对应的医疗设施，一般可在3小时内完成医疗，因此要求后备电源维护时间不应少于3小时。

2.1.1 第二市电作为备用电源

当第二市电电源作为备用电源使用时，其供电容量和维护供电时间可轻松满足备用电源要求。 就恢复供电所需的时间而言，通常对于0.5级负载，会采用额外的UPS电源供电。 对于15级负载，其供电方案取决于市电的运行情况。 当市电同时工作且互为备用时，对于15s内自动恢复供电的设备，采用两台变压器供电的两路供电，双路供电在末端切换，可满足15级负载的切换时间要求； 当市电为一用一备方式时，需要考虑备电配备自投切，否则不能满足15级负载恢复供电的时间要求。

2.1.2 柴油发电机作为备用电源

当使用柴油发电机作为备用电源时，为了满足容量要求，柴油发电机的容量比较大。 无特殊情况，较大的医院不考虑此方案。 从恢复时间来看，发电机在15s内带载启动，可满足15级负荷要求。从维护时间来看，需考虑设置室外储油罐或协议供货油满足24小时供电时间要求。

2.2 应急电源

JGJ 312—2013要求三级医院配备应急柴油发电机组，二级医院配备应急柴油发电机组作为应急电源。 应急电源的供电容量应保证一次负荷中特别重要负荷的用电量，并应保证一次负荷的用电量。 可见，应急电源是为特别重要的负载设置的，其他重要负载也可以接入发电机供电系统。 柴油发电机组供油时间，三级医院大于24小时，二级医院大于12小时，二级医院大于3小时； 因为二级医院主要考虑生命支持系统，它不同于备用电源。 符合供电恢复时间不大于0.5s，场所和设备需要保持3h的要求。

当使用市电作为备用电源时，柴油发电机组作为应急电源使用。 此时柴油发电机组的供电容量应保证一次负荷中特别重要负荷的用电量，应保证一次负荷的用电量。

柴油发电机组作为备用电源使用时，柴油发电机组兼顾备用电源和应急电源，情况同2.1.1。

2.3 医疗设施典型供电配置方案

由于后备电源和应急电源切换的固有时间要求，在医疗场所，对于特别重要的负载（生命支持设备）恢复时间为0.5和恢复时间为0的设备（主要指医疗电子设备），需额外配置UPS电源作为供电连续性的保障。 结合前面的分析，典型的医疗场所供电配置方案如表2所示。

3 典型医疗设施供配电措施

以表2中的方案1为例，对应的供配电系统主要布线方案如图2所示。该方案可以满足大型三级医疗建筑的供电需求。 该系统主要具有以下特点：

表2 医疗设施典型电源配置方案

图2 典型医疗场所供配电主接线示意图

表3 典型医疗场所配电措施

注：表中带“*”的部分为高于规范要求的措施。 在实际项目中，可根据医院的要求采用这种配置方式。 具体实施方案可与院方沟通协商。

A。 从电源配置上看：采用双10kV电源+柴油发电机，市电同时工作，互为备用的运行方式。 柴油发电机组作为应急电源，主要用于特别重要的负荷和一些初级负荷。

b. 从电源维护时间来看：一般情况下，市电作为备用电源即可满足24小时供电要求。 柴油发电机组可配置室外储油罐或约定供油方式，以满足应急电源的检修供电时间要求。

C。 从负荷分级和恢复供电时间看：低压系统采用单母线段接线，设置独立的消防应急段、共用负荷保护母线段、特别重要负荷母线段。

① 消防负载采用双电源端开关电源，后备电路取自消防应急部分，负载为G。

② 对于初级负载，采用双电源端子切换电源（负载B）。 如果主负载需要发电机保护，其后备电路取自正常负载保护部分（负载D）； 如果主负载的供电恢复时间为0.5s或0s，则需在末端加装UPS（负载F）。

③对特别重要的负载，设置特别重要的负载保护母线段，采用双电源端子切换供电，备用电路取自特别重要的负载保护段（负载C）。

④ 满足运行要求的非一级负荷，油机支撑段采用单路供电（负荷E）。

⑤ 对于恢复时间为15 s 的非一次负载，由回路末端的两台变压器切换供电（负载A）。

⑥ 对于二次和三次负载，采用单路供电。根据前面的分析，根据表2和图2，对于大型三电平

医疗建筑典型医疗场所配电措施见表3（见上页）。 该表包含典型的医疗设施电气设备以及公用设备。 医疗场所按JGJ 312—2013表3.0.2分类。

4 -MED医院能源管理平台

4.1 平台概览

-MED医院能源管理平台充分结合《医疗建筑电气设计规范》、《绿色医院建筑评价标准》、《医院建筑能耗监管体系建设技术导则》等行业规范，按照根据医院用户的需求和能源管理部门的要求。 分析能源、能源消耗、能效数据，监测电能质量、智能用电相关指标等能源消耗指标，并与国家能源政策和用能模式改革相结合。 可协助医院后勤管理人员对供能系统及设备进行运行管理，帮助医院管理人员实时掌握医院能源消耗情况，为医院能源信息化建设和提供良好的技术平台。节能管理。

4.2 平台组成

安科瑞医院能源管理系统建立了基于云平台的“监测、监测、维护”一体化能源管理系统，从数据采集、设备控制、数据分析、异常预警、运维调度、系统架构和综合数据服务等方面的设计，帮助医院后勤管理部门了解医院能源运行情况，关注消防和用电安全，及时预警异常情况，提高运维效率。 集10KV/O.4KV变电站电力监控系统、变电站运维云平台、配电室综合监控系统、能源管理系统、智能照明控制系统、智能消防平台、电气火灾监控系统、消防设备供电监控于一体系统、防火门监控系统、消防应急照明及疏散指示系统、充电桩管理系统、电能质量管理解决方案、医用隔离电源解决方案。

4.3 平台拓扑

4.4 平台子系统

4.4.1 医院电力监控解决方案

电力监控系统实现对变压器、柴油发电机组、断路器等重要设备的监视、测量、记录、告警等功能，并与保护设备、远程控制中心等设备通讯，掌握电力运行状态实时供应系统和可能出现的故障。 隐患，快速排除故障，提高医院供电的可靠性。

电力监控系统主要针对开关变电站和10/0.4kV变电站。 配备微机保护装置和多功能仪表，对高压线路进行保护和监测。 配备0.4kV出线多功能测量仪表，对出线回路电气​​参数进行测量和控制。 和能源使用。 同时监测柴油发电机组、无功补偿装置、有源滤波装置、UPS、隔离电源系统等医院重要设备的状态。

4.4.2 医院变电站运维云平台解决方案

-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关和大数据分析技术，通过智能网关采集现场数据并存储在本地，然后定时推送数据到云平台。 平台采集的数据包括变电站回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，并在10秒内通过短信和APP发送报警信号紊乱 etc。 平台通过手机APP将运维任务发送至指定人员手机，并通过GPS跟踪运维执行过程闭环，提高运维效率，第一时间发现并排除操作中的缺陷。

4.4.3医院配电室综合监控系统解决方案

Acrel-2000E配电房综合监控系统可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监控、环境温湿度监控、有害气体监控、安防监控，并可监控灯光、风机、除湿机。 、空调控制等设备进行联动控制。 实现对用电环境各种数据的检测和设备管控，优化用电环境，避免运行环境失控导致配电设备运行故障，保障检修人员安全，延长配电设备使用寿命设备，实现配电用电环境分布式远程管理。

4.4.4 医院能耗管理系统解决方案

实时测量建筑物内各种耗能设备的能耗数据，并对采集到的数据进行统计分析。 可以合理确定各部门建筑能耗的经济指标和绩效考核指标，发现能源使用和能源浪费的规律，提高人员积极节约能源的意识。

① 构建医院智慧能源管理系统的基本框架，对每个用能环节进行实时监控；

②碳排放数据：通过系统可实现建筑单元人均能耗分析（包括水、电、能），实现低碳办公数据；

③区域能效比：实现建筑单元内区域能耗比较，便于能耗评估；

④同期能效比：实现同年、同期、同区域的能耗对比，方便分析节能数据；

⑤能耗考核管理：根据能耗定额标准约束值、标准值、指导值对单位面积能耗和人均能耗指标进行分析；

⑥能耗竞争排名：比较各科室能耗，实现能耗排名，提升全院职工节能意识；

⑦ 对能耗数据进行综合分析、统计、打印、查询等功能，并可根据能耗监控管理系统的需要选择打印不同样式的报表。 为能耗运行管理部门提供可靠依据；

⑧ 能耗数据采集，随时查询，并根据采集到的数据进行统计分析，监测异常能耗，对能源智能表故障进行报警，提高系统信息化和自动化水平。

4.4.5 医院智能照明控制系统解决方案

医院人流相对密集，科室较多，照明用电约占医院电能消耗的15%。 因此建筑能耗综合管理系统主机，合理使用照明控制系统，在提高医患体验的同时，最大限度地利用自然光照明，采用感应控制，做到人来灯亮，人走灯灭或保持低光。 ——强光照明，尽可能解决照明用电问题。

智能照明控制系统可实现场景控制、时间控制、区域控制、照度传感控制、红外传感控制等多种控制方式，有效避免公共区域的照明浪费，也可以帮助医院管理照明。

配电箱内系统模块主要包括母线电源、开关驱动器、IP网关、耦合器、干接点输入模块等，这些模块采用35mm标准导轨安装。

安装在控制现场的模块主要包括照度传感器、红外传感器和智能面板。 有的人可以设置红外感应器控制灯光，人走后在设定的时间内关灯。 智能面板等手动控制设备可在值班室实现自动控制、现场控制和远程控制相结合。

4.4.6 医院智慧消防平台解决方案

智慧消防云平台以物联网、大数据、云计算等现代信息技术为基础，将分散的火灾自动报警设备、电气火灾监控设备、智能烟感探测器、智能消防水利等设备连接成网络，并通过云平台对这些设备进行消防信息的实时动态采集、数据分析、挖掘和趋势分析，帮助实现火灾科学预警、网格化管理、实施多责任监管。 实现无人值守智能消防，实现智能消防“自动化”、“智能化”、“系统化”要求。 从防火，到火灾报警，再到控制联动，运行在一个统一的系统平台上，用户、安保人员、监管单位可以通过该平台直观地看到每栋楼内各种消防设备和传感器的状态。 遇有详细隐患、火灾等紧急和非紧急情况，可在几秒内，通过手机短信、语音电话、邮件提醒、APP推送等方式快速发送相关报警和事件信息。 及时通知相关人员。

4.4.7医院电气火灾监控系统解决方案

电气火灾监测系统作为火灾自动报警系统的预警子系统，由电气火灾监测主机、电气火灾监测单元、剩余电流式电气火灾探测器和测温式电气火灾探测器组成，成套电气火灾预防监控系统，数据可集成到企业消防控制室监控系统中。

以楼宇为单位设置医院电气火灾监控系统，将采集到的数据上传到值班室的监控主机，实现楼宇电气安全预警。 现场安装的传感器监测配电系统回路的漏电流和电缆温度，发现异常实时发出报警信号，关注门诊楼、住院楼漏电或电缆发热等问题和医疗技术大楼。

4.4.8 医院消防设备供电监控系统解决方案

医院消防安全非常重要。 有很多消防设备。 消防设备电源监控系统的主要作用是监控消防设备的工作电源是否正常，以确保在发生火灾时消防设备能够正常投入使用.

消防设备供电监控监控系统采用二级消防母线，以建筑物为单位设置区域分机，采集消防设备供电情况。 实时监控工作状态。

4.4.9医院防火门监控系统解决方案

医院里有很多防火门。 由于一些地区经常有人走动，常开和常闭的防火门很多。 防火门监控系统的作用是监控防火门的启闭状态，发生火灾后自动关闭常开的防火门。 防止烟雾扩散。 防火门监控系统采用第二条消防总线连接具有通讯功能的监控模块，对防火门的状态进行监测和控制。 当防火门有异常位置信号时，防火门监控器可发出故障报警信号，指示故障报警位置，并保存故障报警信息。 发生火灾时，关闭事故区域所有常开防火门，防止烟雾扩散至安全区域。

4.4.10 医院消防应急照明及疏散指示系统解决方案

医院人员流动性大、密集，消防相对复杂。 发生火灾时，疏散指示系统非常重要。 消防应急照明及指示系统可与火灾报警系统联动，提供应急照明和疏散路径指示，引导人群快速找到疏散出口，并可一键选择疏散应急方案，增加逃生概率.

4.4.11医院有源谐波控制系统解决方案

都是谐波源，如X光机、CT机等，都会产生大量的谐波。 谐波会降低电能的生产、传输和利用效率，使电气设备过热，产生振动和噪声，绝缘老化。 寿命缩短，甚至发生故障或烧毁。 谐波会引起电力系统局部并联谐振或串联谐振，放大谐波含量，引起电容器等设备烧毁。 谐波还会引起继电保护和自动装置误动作，造成电能计量混乱。 它可能会干扰医院的精密实验室设备。

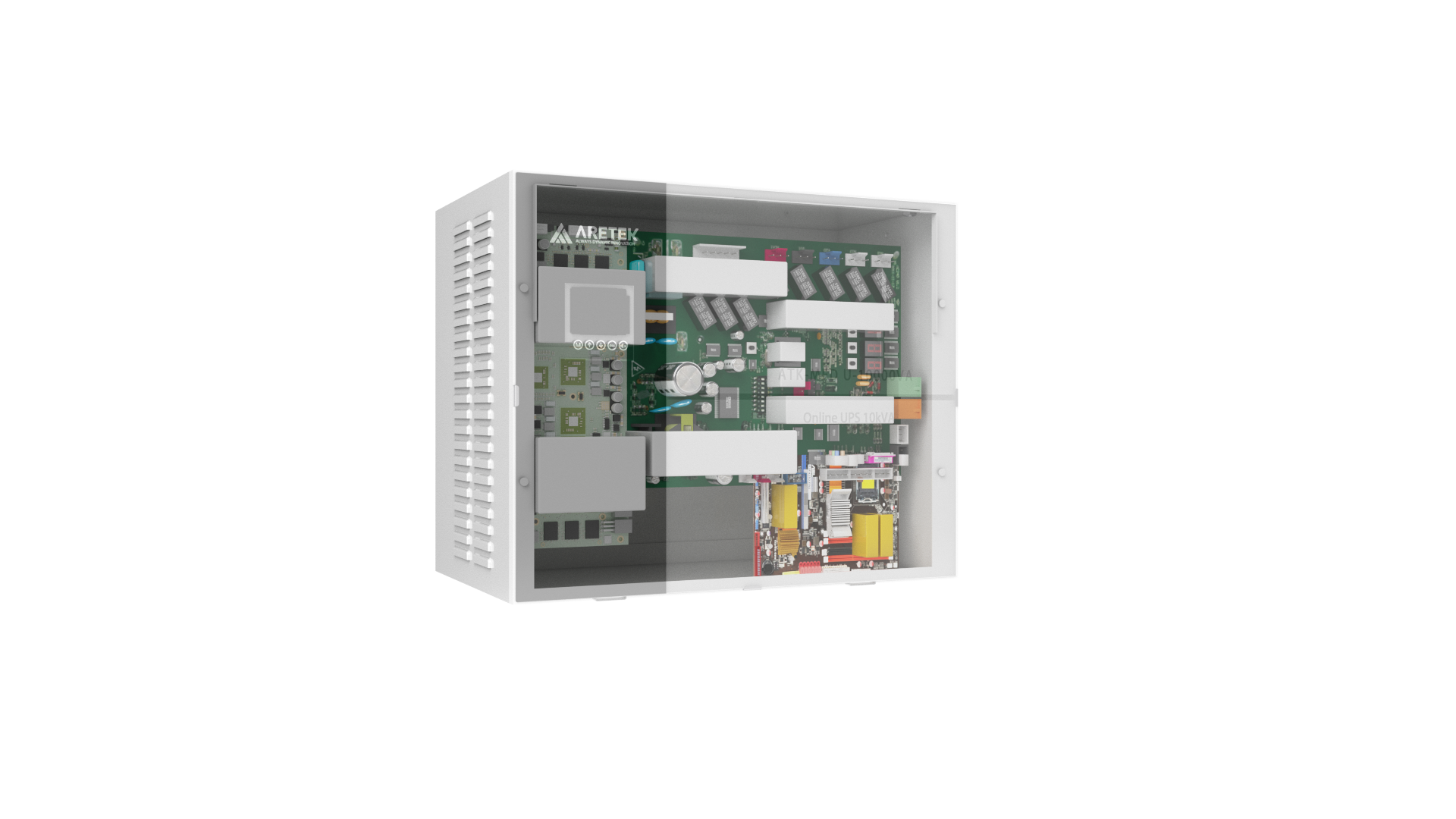

为消除配电系统谐波对医院设备的影响，该方案配备有源滤波器，滤除电网的2次至31次谐波干扰。

一系列有源电力滤波装置并联连接到电网。 通过实时检测负载的谐波和无功分量，利用PWM变换技术，从变流器中产生与电流谐波和无功分量相对应的电流。 将反向分量实时注入电力系统，实现谐波治理和无功补偿。

4.4.12 医院充电桩系统解决方案

医院停车场有电动车和电动自行车，都需要提供充电桩。 充电桩管理系统利用物联网技术，对接入系统的充电桩站点和每个充电桩进行持续采集和监控，解决物业和电力管理部门对充电桩的使用和监控问题。 电动自行车可以投币和扫码充电，电动车支持IC卡和扫码充电。 远程充电桩系统可以远程实时完成开始充电、强制停止、单价设置等控制指令。 用户可通过APP、微信、支付宝小程序扫描二维码。 支付完成后，系统发起充电请求，并控制相应的充电桩完成电动汽车的充电过程。 同时对充电器过温保护、充电器输入输出过压、欠压、绝缘检测故障等一系列故障进行预警； 可远程控制，提供财务报表、数据分析等功能。

4.4.13 医院医疗隔离电源方案

《民用建筑电气设计规范》第14.7.6.3条明确规定，供电突然中断后，重大医疗风险场所应采用电力系统不接地（IT系统）供电方式. 同时，《医院洁净手术部大楼技术规范》-2002规定：二级医疗场所维护患者的生命安全，手术操作应采用医用IT系统，患者周围的其他电气设备。 如：急诊室（门诊手术室）、手术室、心脏监护治疗室、导管介入室、血管造影检查室等。

The power of Co., Ltd. is and for the power of class II , and can well meet the and of rooms and care units. And meet the .

4.5 list

4.5.1 of power

4.5.2 of and cloud

4.5.3 of for Power Plant

4.5.4

4.5.5 of

4.5.6 of Smart Fire

4.5.7 of fire

4.5.8 of power for fire-

4.5.9 of fire door

4.5.10 of fire and

4.5.11 of

Inch large and color touch to and , easy to use, easy to and .

4.5.12 of Pile

4.5.13 of Power

6

The power of is one of the of . to the of power time and load of , this paper from the of power and power , and gives a place power And the power of for the of . This only takes large-scale as an , and due to the of sites, Table 3 does not them all. In , the power and of sites be , and the power and power be . 措施。

参考

[1] Zheng Yu. Power and power and in .

[2] Wang Fu, Yu Yan. Load Level and Power [J] 2019 (1): 62 - 66.

[3] Cai , Huang Shuyu. of key in of [J] 2017 (7): 28 - 35.

[4] and . 2022.05 .
