安科瑞李亚军

摘要：根据《重点节能减排节能管理办法》（2018年第15号令）、《重点用能单位能耗在线监测系统推广建设工作方案》（发改环字）湖南省发改办环字[2017]424号 根据《关于建设单位能源消耗在线监测系统的通知》（发改办环字[2019]424号），湖南省发展改革委、省市场监督管理局已研究制定湖南省端系统推进建设方案，“百家”“千家”重点用能单位基本实现准入，2021年底前实现“万家”重点用能单位准入重点用能单位将实现根据《NHJC--01-2018重点用能单位能耗在线监测系统》，Acrel-5010重点用能单位能耗在线监测系统安科研发的监控系统助力湖南三力集团有限公司实现重点能耗单元末端系统建设。

关键词：重点用能单位； 在线监控； 百万

介绍

根据国家发展改革委、国家质量监督检验检疫总局关于印发《重点能源能耗在线监测系统推广建设工作方案》的要求用能单位（发改环字[2017]1711号）、物联网、云计算等技术支撑，大力推进重点用能单位能耗在线监测系统建设，加快完善重点用能单位能源计量系统，提高能源管理精细化水平，将互联网与节能工作相结合舟山能耗管理系统厂家，提高节能宏观调控能力，推动完成能源消费总量和强度“双优”控制”目标任务。

2019年4月4日，根据《国家发展改革委办公厅 市场监管总局关于加快重点用能单位能耗在线监测系统建设的通知》（国家发改委发改委发改办环字[2019]424号）加快重点用能单位能耗在线监测系统建设，要求各省发展改革委、市场监管局（厅、委），自治区、直辖市，有关区域工信委（厅）、能源局要落实目标责任，加快制度建设，切实提高数据质量，加强监督督查，强化政策保障。

根据《NHJC--01-2018重点用能单位能耗在线监测系统》，爱瑞瑞研发的Acrel-5010重点用能单位能耗在线监测系统助力湖南三力集团有限公司实现重点用能单位端系统建设。

项目概况

湖南三利集团股份有限公司是中国西部地区一家集有色金属采选冶为一体的综合性股份制民营企业。 公司位于湘黔渝交界的花垣县。 是一家以有色金属冶炼为主营业务的大型股份制民营企业。

本项目为重点用能单位在线监测上传项目。 末端系统涵盖一级、二级能耗计量，电、水通过现场仪表自动采集； 煤、柴油人工上报，确认数据上传省重点用户。 能源单位能耗在线监测系统平台。

企业能源状况分析

湖南三力集团有限公司生产能源主要为电、煤、柴油等，耗能工质为水。 其中，电力、煤炭、柴油和水均外购。 厂区生产、办公或生活用水由自来水公司提供，从河里取水。

企业购电用于各分厂动力、电解、物料输送等用电设备，车间辅助用电，照明等； 煤炭主要用于食堂生活用煤和冬季余热锅炉供汽不足时的燃煤锅炉用煤； 柴油主要用于流化炉的焙烧和点火以及辅助生产系统中叉车的运输和叉车的动力传输； 蒸汽自产，主要用于电解锌生产系统的配液和电解过程； 用水主要用于各分公司及其他办公生产用水、生活用水等。

(1) 功率流向

企业用电主要由厂区110kV变电站和县电力公司提供的10kV供电。 电锌厂、硫酸厂、综合回收厂、铸造车间由公司110kV变电站供电，电解基地和生活办公用电由县电力公司10kV线路供电，具体如下：

的

(2) 柴油流向

企业柴油主要用于流化炉点火和厂内运输车辆。

的

(3) 煤流方向

企业用煤主要用于电锌厂余热锅炉冬季供汽不足时的锅炉补汽和食堂生活用煤。

的

(4) 水流方向

企业自来水主要用于硫酸厂生产、电解车间降温、软水站及生活办公用水，具体情况如下：

的

分析结果：

根据能源在线监测要求及公司现场情况，监测的数据及方法如下：

水电一级、二级计量通过现场仪表自动采集； 煤、柴油一级、二级计量采用人工填报，确定数据上传全省重点用能单位能耗在线监测系统平台。

为使端系统覆盖Level 1和Level 2能源计量，对能源消耗数据的实时采集、监控和传输的要求，目前存在的主要问题：

（1）目前三力厂区只有一台主水表具有自动采集数据的功能，其余水表均为机械表，需要更换。 目前正在安排水表的采购和更换。

(2)已使用县供电总表电表2路485通讯接口，需配合多表满足自动采集要求。

(3)监控采集点比较分散，每个点都需要就近接入220V电源。

组网方案

重点用能单位能耗在线监测系统在结构上一般可分为三层。

采集层：采集层主要通过现场安装电表、水表等能耗计量器，计量各厂区的能源消耗量。 所有仪表均采用带通讯接口的智能远传仪表。 仪器可使用RS485现场总线通过协议进行联网和数据传输。

传输层：传输层主要是通过使用我公司的ANet系列智能网关。 智能网关的主要功能是通过RS485总线和各种通信协议采集电表数据，并通过运维协议将数据传输给。 网关主要功能特性支持协议转换、数据加密传输、支持断点续传。

平台管理层：平台管理层主要在网守主机部署不同的服务。 平台管理层提供一系列服务以满足数据处理、在线监控、实时上传等需求。

平台功能介绍

(1) 全场看板

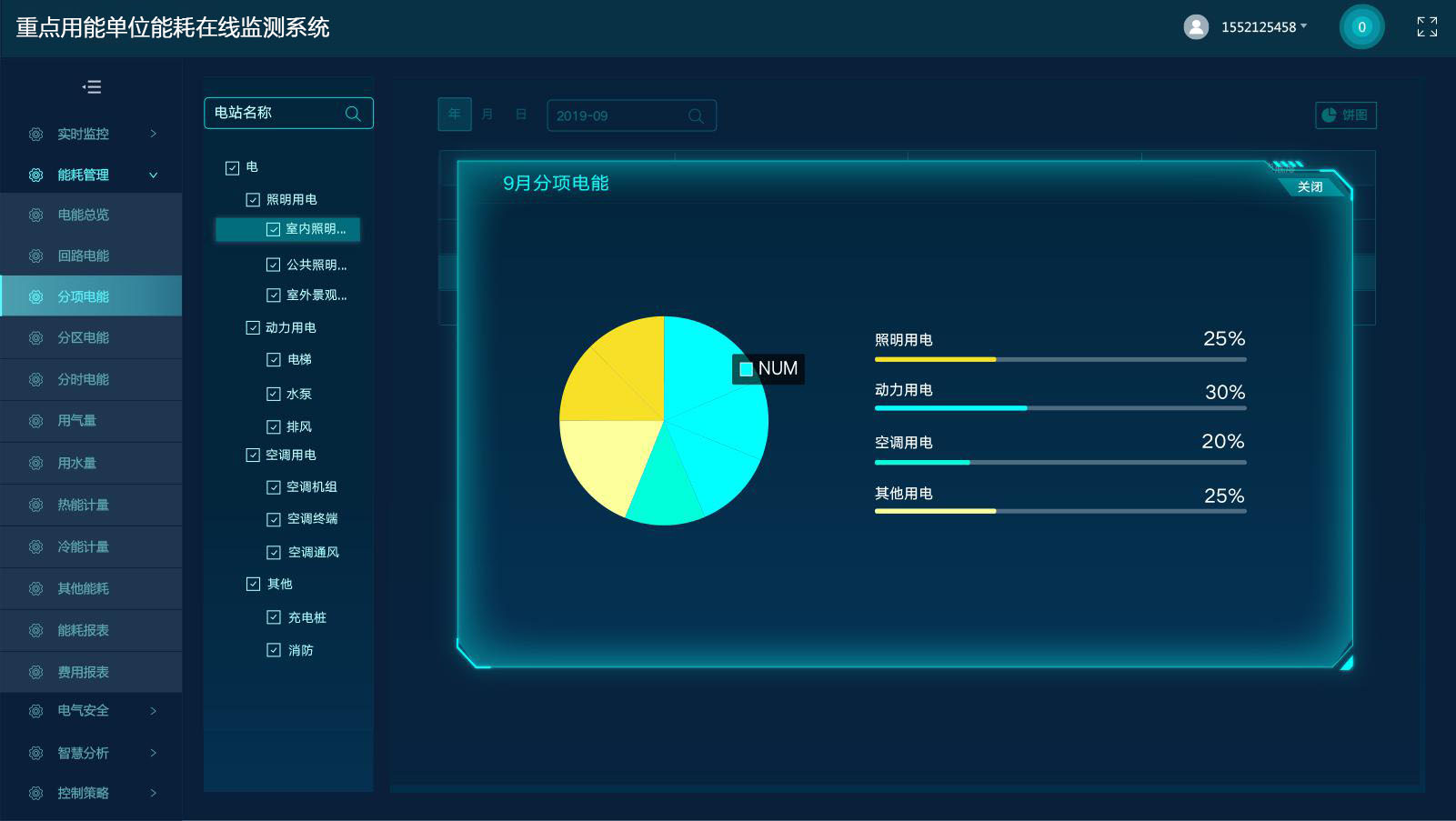

全厂看板页面，一览企业基本信息； 全厂能耗显示日、月、年能源消耗量折算为吨标准煤，饼状图显示企业不同能源消耗量占比； 能源消耗趋势显示同类能源消耗的每日能源消耗趋势； 上传信息显示重点用能单位上传情况。

的

(2)参数查询页面可以按时间查询不同测量仪表的功率、电流、电压等参数。

的

(3) 平台可根据采集到的能耗和录入的产品产量计算出产品单耗。

的

（4）全厂配电（电压、电流、功率、电能）实时在线监测。

的

(5)记录数据上传日志。

的

结论

自国家发布重点用能单位能耗在线监测政策以来，我公司响应热烈。 本文介绍了Acrel-5000在线监测系统在湖南三力集团重点用能单位能耗在线监测中的应用。 消费在线监测及数据上传。 同时，系统实现对采集数据的分析、能耗趋势、能耗报警、各种数据报表分析曲线、图形等，便于数据分析、研究、挖掘节能潜力。

的

目前，我国已经是世界第二大能源生产国和消费国。 统计显示，我国建筑能耗约占全国总能耗的28%。 我国每年新建的20亿平方米建筑中，99%是高耗能建筑； 而只有4%的既有建筑采取了节能措施。

大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。 建筑节能势在必行，节能降耗首先要衡量。

2010年事业单位类型结构

今天砖头给大家介绍一个降低能耗的项目——能耗在线监测平台系统。

产品由能耗数据计量、能耗数据采集与传输、网络平台、数据中心、软件平台等系统组成。 采用自主研发的基于多模通信优化算法的网络传输模块，实现能耗数据实时稳定。 、高效传输，采用LZO高效压缩技术等技术，解决了合肥市企业能耗大数据中心的安全问题，实现了企业能耗数据的在线监控，保障了节能减排的实现企业减排，提高能源利用率。

什么是能耗在线监测平台系统

能源监测系统实际上就是能源消耗监测系统，是国家目前大力推广的对各行各业能源消耗的实时在线监测和数据统计分析。 能耗监控系统的功能主要包括企业能耗规划、国家能耗指标实现、合理用能、节约能源、在线生成报表等。 基于大量数据的分析，最终可以提高生产效率，节能减排，降低成本。

能耗监控系统和节能项目管理系统一样吗？

能耗监控系统和节能项目管理系统不是同一个系统。 他们是不同的。 节能项目管理系统是对节能公司所有节能改造项目进行平台化的统筹管控，更好地控制所有项目的监控，确保节能。 软件量。

能耗监控系统针对某项目节能改造的能耗监控，需要不同的设备进行针对性的监控，可以针对不同项目的不同场景，提供不同的监控方案。

能耗监控系统适用场景

1、能耗监控系统可提供智能化的能量采集设备，为企业提供实时的水、电、气等能源消耗数据及可视化数据分析结果

2、针对酒店、公寓、商业综合体等需要预付费用的企业，该能耗监控系统可提供电费智能结算、电量远程控制等功能。

3、针对大型工业园区、节能高效机组，对各种用电、高精度、高效率要求高，本能耗监测系统从功率因数、负荷、能量平衡、等，园区和单位的高效管理，有利于企业节能减排。

系统功能

1. 数据收集

采集各类能源数据，实现企业运行数据的实时监控、报警、分析、计算、统计等功能。

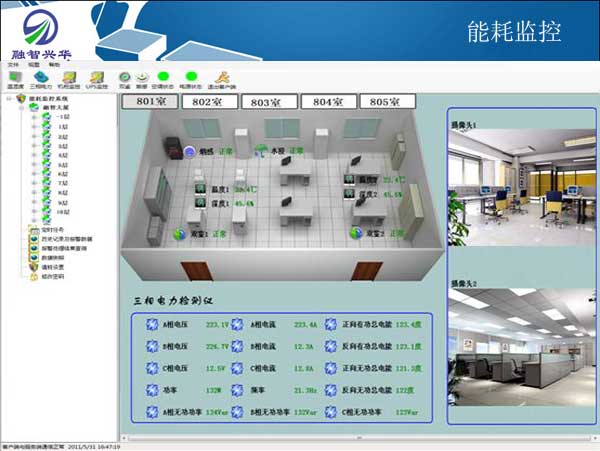

2.能源实时监控

能源实时监控是对电、气、水等各种能源介质在收购、储存、加工转化、输配电、终端使用等过程中进行集中监测、计量、控制和管理，并在报警信息处理的基础上给出合理的信息。 调度运行和应急预案的建议，以确保能源介质在所有环节的安全和可用性。

3.报警和日志

提供安全和能耗异常的告警和日志查询。 如：主辅相关设备的异常运行和处理记录，帮助用户规范管理、监督考核广水能耗监测管理系统，或通过加入控制策略优化过程控制，减少能源浪费。

4.能源质量分析

通过一定的检测手段，如：质量统计分析、质量跟踪、趋势评价、跨线预警、能源质量报告、交互式质量数据查询等，对所供水、电、气等各种能源介质的质量进行监测。对外控制和平衡能源介质质量与产品成本之间的矛盾。

5、能耗设备管理

对重点耗能设备进行管理，包括：设备参数管理、设备维护管理、设备故障管理等。建立健全设备电子档案，方便设备巡检、维修等工作，达到保障稳定运行的目的。设备的运行，延长设备的使用寿命。

6、能耗分析

以报表形式，按区域、部门、车间、工序、班次、时间等统计能源数据，实现能源数据横向纵向对比分析。 通过多层次对比分析，发现能源浪费漏洞，挖掘能效提升空间，以报告分析结果为导向，优化用能时间和结构，淘汰落后耗能设备，对耗能设备和节能设备的运行参数采取自我优化、对操作人员进行节能操作培训、加强对耗能过程的管控、对工艺参数进行微调等措施。满足生产要求可以节能降耗。

7. 事件记录

记录指定事件发生前后十分钟相关设备相关参数的数据和曲线，通过事故记录功能追溯事故原因，采取有效措施解决潜在隐患，避免类似故障的再次发生.

8、线损分析

在系统中嵌入线损计算方法，分析系统中线路设置的实时损耗和历史损耗，建立线损模型，模拟不同负载下的损耗曲线

9.联动提醒

建立系统内相关设备之间的联动提醒条件，根据条件进行提醒，并提供查询。 通过联动提醒功能，可以有效提高企业的管理水平，避免管理不到位造成的空转现象，减少能源浪费。 .

10.能耗预测

根据上年、上月能耗数据、单耗数据、生产数据，结合本年、上月能耗计划、单耗指标、生产计划、当月能耗和当年日期 根据用电量数据，预测本年剩余月份和本月剩余天数的能耗和单耗。 当预测数据与计划数据有较大偏差时，会及时提醒。
