【摘要】 针对大型公共建筑能耗高、能源管理不合理等问题，利用计算机网络技术、通信技术、计量控制技术等信息技术，实现分类、分项计量能源资源和能源运营的功能，描述清楚。建筑整体能耗状况；实时监测各供电电路的电压、电流、功率等功率参数，识别有效负载和无效能耗，通过技术或行为节能的方法实现建筑物的有效节能。

以中国银行安徽省分行办公楼为例，通过数据传输网络的建设、数据采集和分析，介绍了在线能耗监测系统在大型共建和银行中的应用。在线能耗监测系统。

项目概况和建设目标

中国银行安徽省分行营业厅位于安徽省合肥市滨湖新区泸州大道与云谷路交叉口东北侧。层数39层，根据建筑整体设计理念和节能环保要求，在楼层配电箱内安装计量装置，通过计算机网络和能源管理软件，实现建筑能耗分项计量。具体建设目标如下：

实现对整个商务办公楼能耗数据的分项计量；

清晰描述整体能源使用状况，发现能源管理中存在的问题，为能源管理改进提供方向；

使后勤管理部门能够对商务办公楼的能源系统进行有效的监控和管理；

为节能研究、设计和施工提供参考数据。

综合能耗：实现银行用电资源消耗的自动、实时、在线数据采集、传输和存储。

分计量：电能消耗应按用电类型细分计量：照明插座用电、空调用电、动力用电、其他用电。

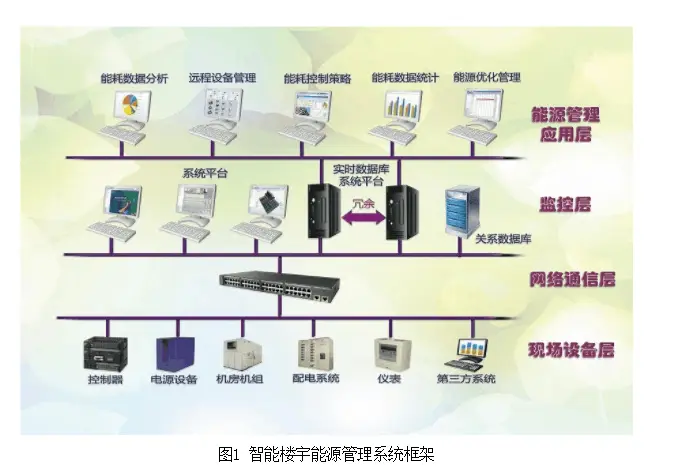

能耗在线监测系统设计

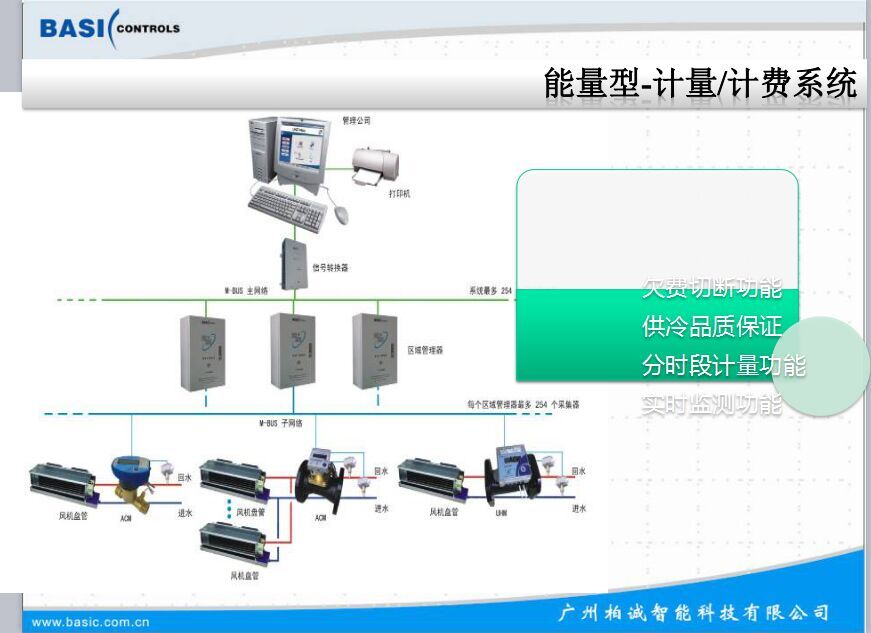

能耗数据的原始采集是整个能耗在线监测系统的基础，是整个能耗在线监测系统的基本组成部分。是指办公建筑和大型公共建筑消耗的主要能源类型的划分。指将一类或多类能耗数据细分为若干项的分类。例如，电能可以分为4类：插座照明用电、空调用电、用电用电和用电量，每个子项又可以细分为若干子项。插座照明的耗电量包括建筑物内部主要工作区域的照明和一般设备的耗电量。可细分为三个子项：插座照明用电、应急照明及走廊用电、户外照明用电。空调用电主要是指为建筑物内部提供制冷和制热所消耗的电量，还包括冷热站用电量和空调终端用电量两个子项。用电量是指建筑物内用于提供电力服务的电能，包括电梯用电、水泵用电和通风机用电三个子项。这些分类和分项数据要在采集器内部进行计算和存储，并定期与数据中心建立连接，发送原始数据。在这个项目中，所涉及的能耗信息主要包括用电量。根据分类分项计量系统的设计要求，本楼采用多功能电能表进行用电量计量。电箱、配电箱等配电箱安装多功能仪表，实现电能的逐项收集。

多功能仪表采用交流采样技术，可分别测量电网中的电流、电压、功率、功率因数、电能等参数，并可通过面板薄膜开关设置放大倍数。具有RS-485通讯接口智慧能耗管理系统，采用-RTU通讯协议，所有多功能仪表均有0.5级有功电能计量精度。

能耗在线监测系统软件功能设计

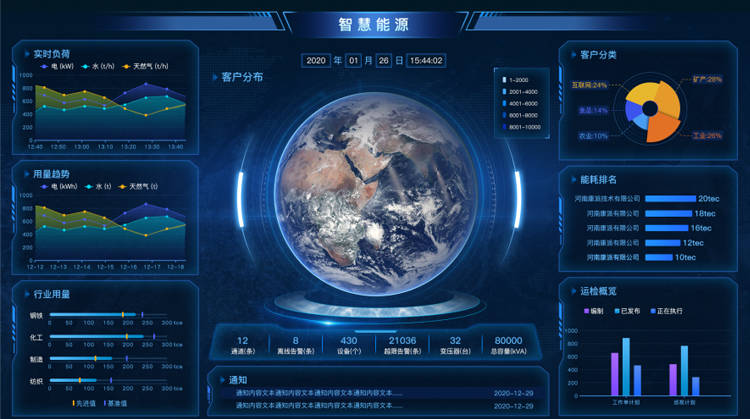

综合能耗主界面

综合能耗主界面可反映企业办公楼当年能耗和折算标准煤的综合能耗，计算单位面积能耗；该能耗的每小时能耗曲线显示在界面底部；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；您可以通过下拉框切换建筑物。

分项用电量统计

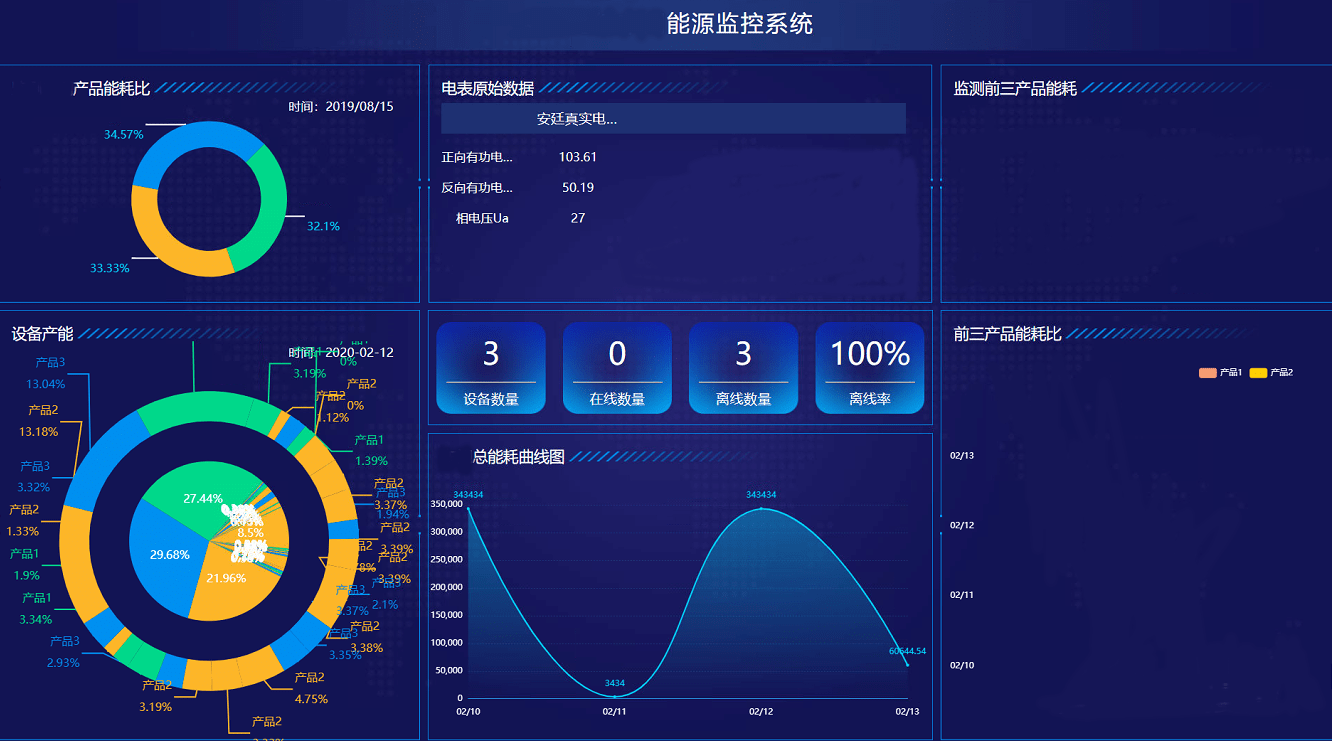

用电量按每小时、每天、每月和每年计算。统计数据以饼图、条形图、折线图、面积图等多种图形显示方式显示，直观地反映各种统计数据的数值、趋势和分布情况。

电力分公司趋势分析

测算各区域、各设备用电量，精准定位用电回路，制定节能绩效考核体系，推动节能降耗有效落实。建立用能设备运行记录档案，长期跟踪记录设备运行过程中能效分析评价结果，并结合设备维护记录，为设备运行维护提供依据。能耗数据分析 对各类主要耗能设备的能耗与去年同期值和上月值进行同比分析，检验节能效果，

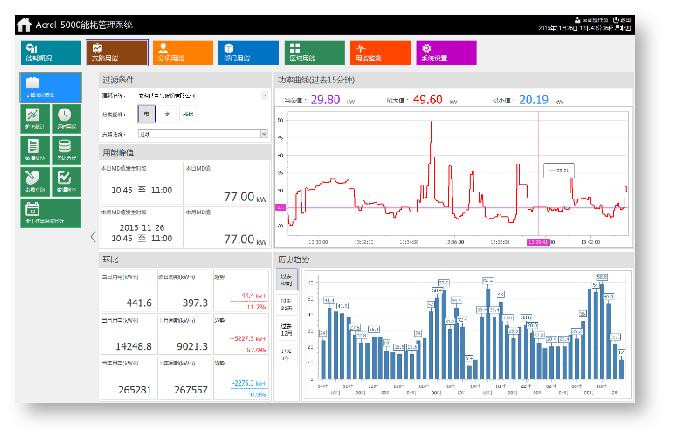

能耗数据分时统计

按时间区分能源类型、负荷类型、区域能耗，对时间、日、月、年、工作日、非工作日等能耗数据进行分析，掌握具体能耗。每日能耗可按时间段设置峰、平、谷，并可统计每个时间段的能耗智慧能耗管理系统，减少空闲时间的能耗。

电能数据实时监测预警

采用高精度智能电表，通过技术手段实现自动实时、高密度实时能源监测，减少“跑、跑、滴、漏”能耗和计量误差。实时监测现场仪表回传数据，合理控制和预警电能，及时发现和纠正运行中的异常用电，随时处理。根据需要设置重要设备的目标警戒值，在标明目标时提醒并主动记录。

能源管理系统为用户提供各子系统一致的操作界面，按照标准化的接口规范与各子系统建立连接，采用统一的数据格式进行数据交换，可快速适应设备变化，轻松实现信息共享每个子系统的。，并支持远程访问和远程管理，使各个独立的子系统形成一个有机的整体，既实现了信息共享，又实现了各种跨系统联动的实现。

南京地铁率先实施能源管理体系，但大部分城市尚未开展能源管理体系建设。目前这些城市的电能质量管理系统还存在以下问题：部分计量设备有部分数据无法上传，但可以上传。误差较大等。 目前，数据采集工作基本依靠人工抄表。但存在工作量大、准确率低、人工数据验证无法及时发现错误等问题；400V馈线分项计量没有考虑统一，目前没有相关回路设备的能耗和运行信息，不存在数据变化异常的问题。原因分析；电能质量信息的应用：系统中的电压、电流、功率因数、频率等电气参数没有得到充分应用；个别线路系统崩溃，后续数据可能因数据存储过多而无法上传。部分数据释放空间；主要设备能耗和运行参数指标没有准确计量，给地铁精细化管理带来困难；能耗指标没有统计功能，无法进一步细化能源管理考核指标体系。此外，由于尚未实现能源管理的自动化，管理受人为因素影响较大。如果没有详细的统计数据和分析来支持管理技术，这一领域的能源效率基本上被忽略了。

该系统包括：对空调内部和风道进行监测和控制，并关联房间内的温度和湿度。冷却水系统的流量、温度、压力、热能和水泵启停。冷冻水系统的流量、温度、压力、热能和泵的启停。监测压缩空气、天然气、蒸汽的干线和支管流量。监测房间内的新鲜空气量和二氧化碳浓度。监测全厂总进水量。通过主机与电表通讯接口的连接，进行强电系统的供电。

关键词：智慧能源；多能互补；综合能源管理系统

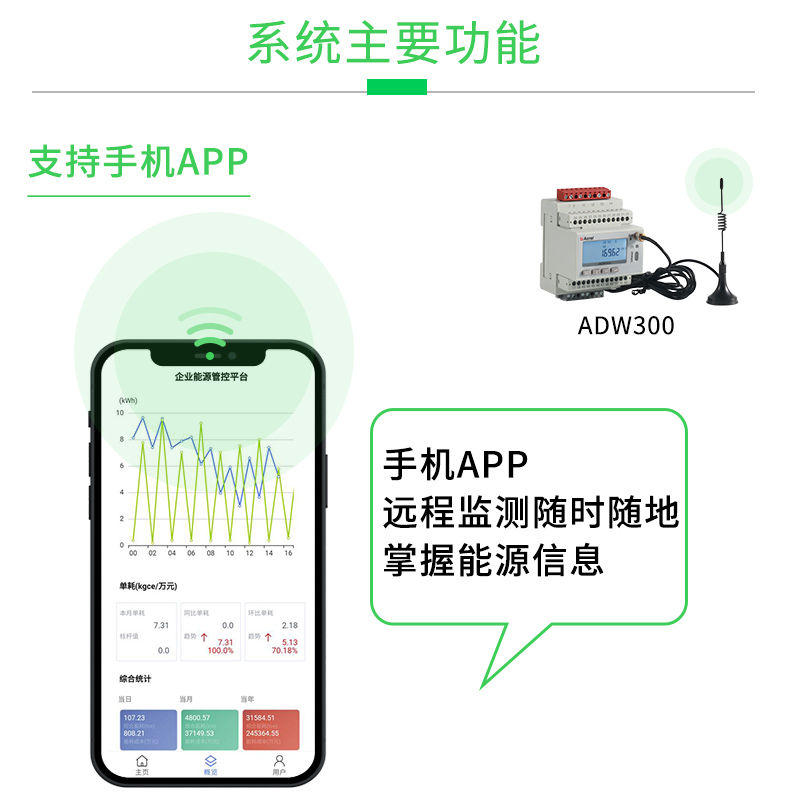

安科瑞电气提供的解决方案包括变电站运维云平台、安全用电管理云平台、环保用电云平台、智慧消防云平台、能源管理云平台、工业企业能源管控平台、远程预付费云平台平台、餐饮油烟云平台、电动车/电瓶车充电桩充电管理云平台、电力/无线测温系统、电能质量管理系统、电气火灾监控系统、消防设备供电系统、防火门系统、应急照明与疏散指示系统、智能照明控制系统、隔离电源绝缘监控系统等，帮助用户实现智能化、能源可视化、精细化管理，提高能源效率和能源安全，为企业节能降耗、实现能源数字化建设提供数据服务。
