安科瑞陈聪周杰

摘要：近年来，工厂、企业等项目的不断建设，同时，IT集成技术、网络技术、现场总线技术的不断发展，也不断推动智能系统的快速发展。对一个企业来说，水、电、气是日常运营不可或缺的保障。但是，对于管理者来说，每个月手动复制每个用户和设备的能耗读数是一项非常繁重的工作，需要大量的人力。和物质资源。为解决智能工程中水、电、气的自动采集、记录、分析和上报问题，设计了一套能耗管理系统，并将这些独立的检测仪器纳入一个完整的管理平台，实现对能耗的控制。数据收集和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了常德市民之家通过电表采集的能耗数据。系统采用现场联网的方式。组网后，与光纤通信能耗管理系统，传输到后台。Acrel-5000能耗监控系统实现了电路电源的监控和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了常德市民之家通过电表采集的能耗数据。系统采用现场联网的方式。组网后，与光纤通信，传输到后台。Acrel-5000能耗监控系统实现了电路电源的监控和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了常德市民之家通过电表采集的能耗数据。系统采用现场联网的方式。组网后，与光纤通信，传输到后台。Acrel-5000能耗监控系统实现了电路电源的监控和管理。它与光纤通信并将其传输到后台。Acrel-5000能耗监控系统实现了电路电源的监控和管理。它与光纤通信并将其传输到后台。Acrel-5000能耗监控系统实现了电路电源的监控和管理。

关键词：能耗监测系统；ACREL-5000; 常德市民之家

1 简介

能耗管理系统为整个企业的能源消耗提供保障，为能源管理提供数据和决策依据，通过实时数据采集技术，将业主的智能建筑项目建设成为绿色建筑管理，高速稳定的网络技术，灵活成熟的软件技术。平台。能耗管理的范围主要包括对电表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。常德市民之家Acrel-5000能源管理系统通过对能源的采集和管理，实现建筑节能减排。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

本项目为湖南省常德市市民之家配电工程。位于湖南省常德市武陵区朗州路。本项目总配电容量为。项目共有配电室4个，安装变压器8台，位于地下一层，高压电表12台，低压进线8条，电容器16个，母联耦合器7个，出线224个。该建筑共有四层，地下一层，地上三层。共有224个配电箱为整个训练基地提供照明、电力等所有用电负荷。

本项目范围为常德市民之家配电室及楼层配电箱多功能仪表。现场组态仪表对仪表数据进行采集、分析、处理，从而提高能源利用效率，有效促进和保证能源管理水平的提高，通过数据分析对系统节能发挥重要作用。

4 系统架构

Acrel-5000能耗分析管理系统根据常德市民之家的实际情况，整体网络结构采用屏蔽双绞线直接连接数据采集器，将数据上传到后台监控主机。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有多功能仪表均位于配电室和楼层配电箱内。所有仪器均通过 485 屏蔽双绞线电缆敷设到通讯管理机。通讯管理机将数据上传到系统主机，完成仪器数据的采集和管理。

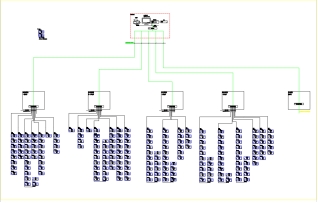

系统结构图

6 系统软件模块

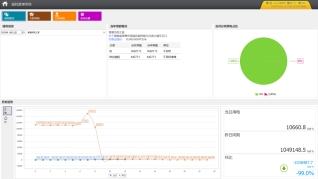

(1）综合能耗主界面

主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

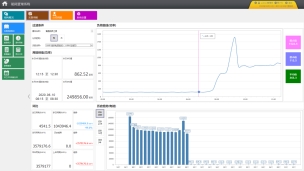

(2）交通能耗

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

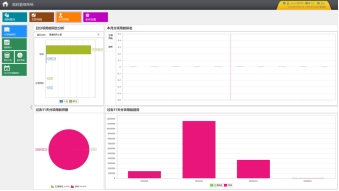

(3） 能源消耗统计按项目

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图为不同分项当天和昨天的能耗直方图（蓝色柱代表今天，绿色柱代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项对应的能耗值最高的分支。

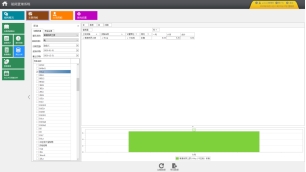

(4） 能源消耗报告（按项目）

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

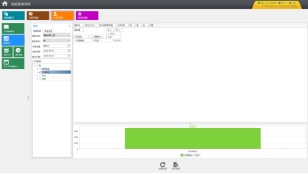

(5）能耗同比分析

系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；

7 展望

根据运行效果分析，建立典型的能耗分析模型进行统一分析。

1）建立能耗计量体系：按照计量体系由小到大的原则，即从一级配电、二级配电、三级配电分配到下一步建立计量系统。通过逐级递减测量，可以准确统计进出电路，且必须满足能量守恒原理，即输入电能为输出电能之和（误差率约3%） ）。

2）存储采集数据并形成可视化图表：系统采集数据并入库后，系统可以满足报表查询和导出能耗管理系统，系统可以以条形图的形式展示能耗趋势，给客户更好的体验。

3）高耗能点诊断：管理人员可以通过系统采集数据，对各回路进行同比和连锁对比分析。通过一阶段分析可以找到高能耗点。

4）通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作，如：通知各部门在下班时间关灯，并纳入绩效考核。

8 结论

建筑能耗管理系统可以对建筑内的数据进行采集、统计和分析，发布和传输数据，分析和优化能源运行计划，记录和累计能源使用情况。该系统本质上是通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可以随时随地查看变电站的能源消耗情况，实现远程管理。能源消耗管理体系的建立，为业主能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识提供了有效手段。

参考：

[1].技术要求

[2].DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

[3]。公共建筑能耗监测系统的应用[EB/OL].
