摘要：针对大型公共建筑能耗高、能源管理不合理等问题，采用计算机网络技术、通信技术、测控技术等信息技术，实现能源资源分类和分项的准确计量和能源管理。明确能源资源运行监管职能。建筑整体能耗状况；实时监测各供电电路的电压、电流、功率等功率参数，识别负载和无效能耗，通过技术或行为节能方法实现建筑节能。

0 能耗系统介绍背景

随着社会的发展，能源消耗也在快速增长，尤其是建筑能耗增长尤为迅速建筑能耗管理系统，已成为仅次于工业和交通的第三大能源消耗。按照目前建筑业的发展趋势，几年后社会的能源产出将无法满足能源需求，因此降低能源消耗是一个非常重要的问题，需要尽快解决。 . 在建筑能耗中，大型公共建筑的能耗占有很大份额。虽然其总能耗远低于住宅建筑，但单位面积的能耗却非常大。节能减排潜力巨大。大型公共建筑能耗监测系统的建设，使人们能够全面了解大型公共建筑的能耗情况，为提出节能减排政策和决策奠定基础。随着我国城镇化进程的推进和经济发展，我国建筑能源消费总量呈现持续增长的趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。为提出节能减排政策和决策奠定基础。随着我国城镇化进程的推进和经济发展，我国建筑能源消费总量呈现持续增长的趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。为提出节能减排政策和决策奠定基础。随着我国城镇化进程的推进和经济发展，我国建筑能源消费总量呈现持续增长的趋势，且增长速度有越来越快的趋势。如果任由建筑能耗以这样的速度增长，势必会给我国的能源供应安全带来巨大压力，建筑节能势在必行。

1 项目概述

社区服务中心是上虞市委、市人民政府为构建和谐社会投资创建的服务群众的实践项目。中心位于百官街道文化路98号，办公面积300多平方米，设有办公室、布线部、执行部三个部门。

2 能耗在线监测系统设计

整个能耗在线监测系统的设计依据《国家机关办公大楼和大型公共建筑能耗监测系统分项能耗数据传输技术导则》、《浙江省国家机关办公大楼和《大型公共建筑用电分项计量》以《系统设计标准》等相关技术导则为基础，构建满足用户实际需求的能耗在线监测系统。、远程数据传输、数据统计和显示功能。整个系统包括能耗数据的原始采集、能耗数据的在线传输、能耗数据的在线分析诊断等。原有的能耗数据采集是通过安装能耗计量装置实现的；能耗数据在线传输；通过能耗数据的采集和存储，形成可视化趋势，诊断出更高的能耗范围，形成高耗原因；对比节能降耗前后的数据，检验节能降耗的实施效果。

2.1 能源消耗数据的原始收集

能耗数据的原始采集是整个能耗在线监测系统的基础，是整个能耗在线监测系统的基本组成部分。分项能耗数据包括用电量、耗水量、耗气量、集中供热用热量、集中供冷供冷量等能源消耗，分项能耗数据是指若干项的分类能耗数据中的一个或多个子类。例如，电能可分为4类：插座照明用电、空调用电、特殊用途用电和动力用电，每个子项又可细分为若干子项。插座照明的耗电量包括建筑物内部主要工作区域的照明和一般设备的耗电量。可细分为三个子项：插座照明用电、应急照明及走廊用电、户外照明用电。空调用电主要是指为建筑物内部提供制冷和制热所消耗的电量，还包括冷热站用电量和空调终端用电量两个子项。用电量是指建筑物内用于提供电力服务的电能，包括电梯用电、水泵用电和通风机用电三个子项。这些分类和分项数据要在采集器内部进行计算和存储，并定期与数据中心建立连接，发送原始数据。在该建筑中，所涉及的能耗信息主要包括用电量。根据分类分项计量系统的设计要求，采用多功能电能表计量该建筑的用电量。电箱、配电箱等专用配电箱安装多功能仪表，实现电能的分项收集。根据分类分项计量系统的设计要求，采用多功能电能表计量该建筑的用电量。电箱、配电箱等专用配电箱安装多功能仪表，实现电能的分项收集。根据分类分项计量系统的设计要求，采用多功能电能表计量该建筑的用电量。电箱、配电箱等专用配电箱安装多功能仪表，实现电能的分项收集。

多功能仪表采用交流采样技术，可分别测量电网中的电流、电压、功率、功率因数、电能等参数，并可通过面板薄膜开关设置放大倍数。具有RS-485通讯接口，采用-RTU通讯协议，所有多功能仪表均有0.5级有功电能计量精度，

2.2 数据传输

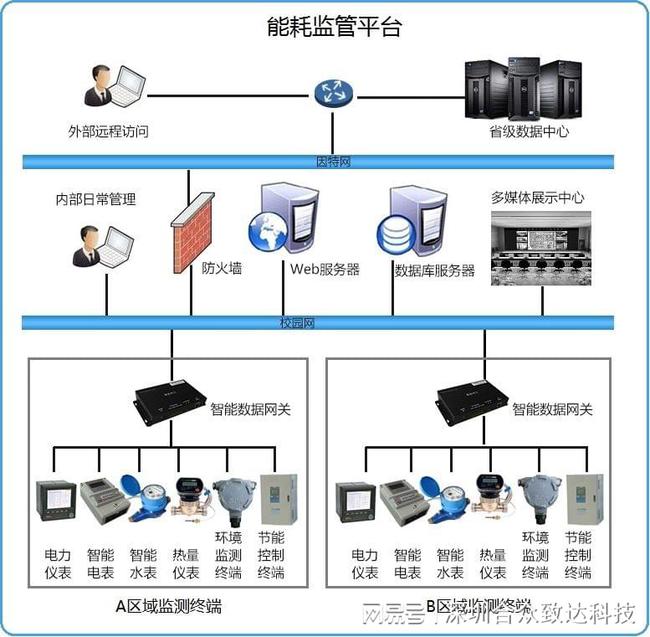

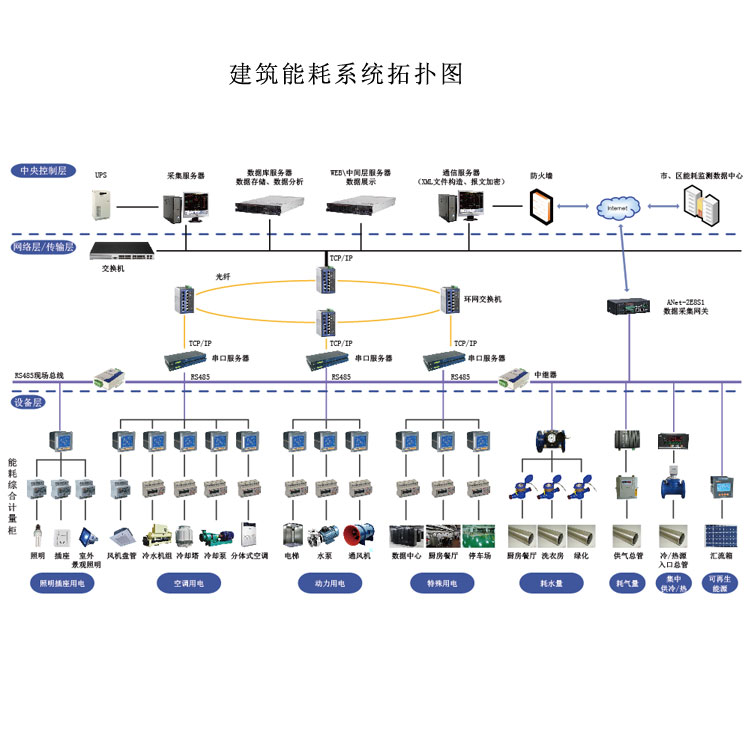

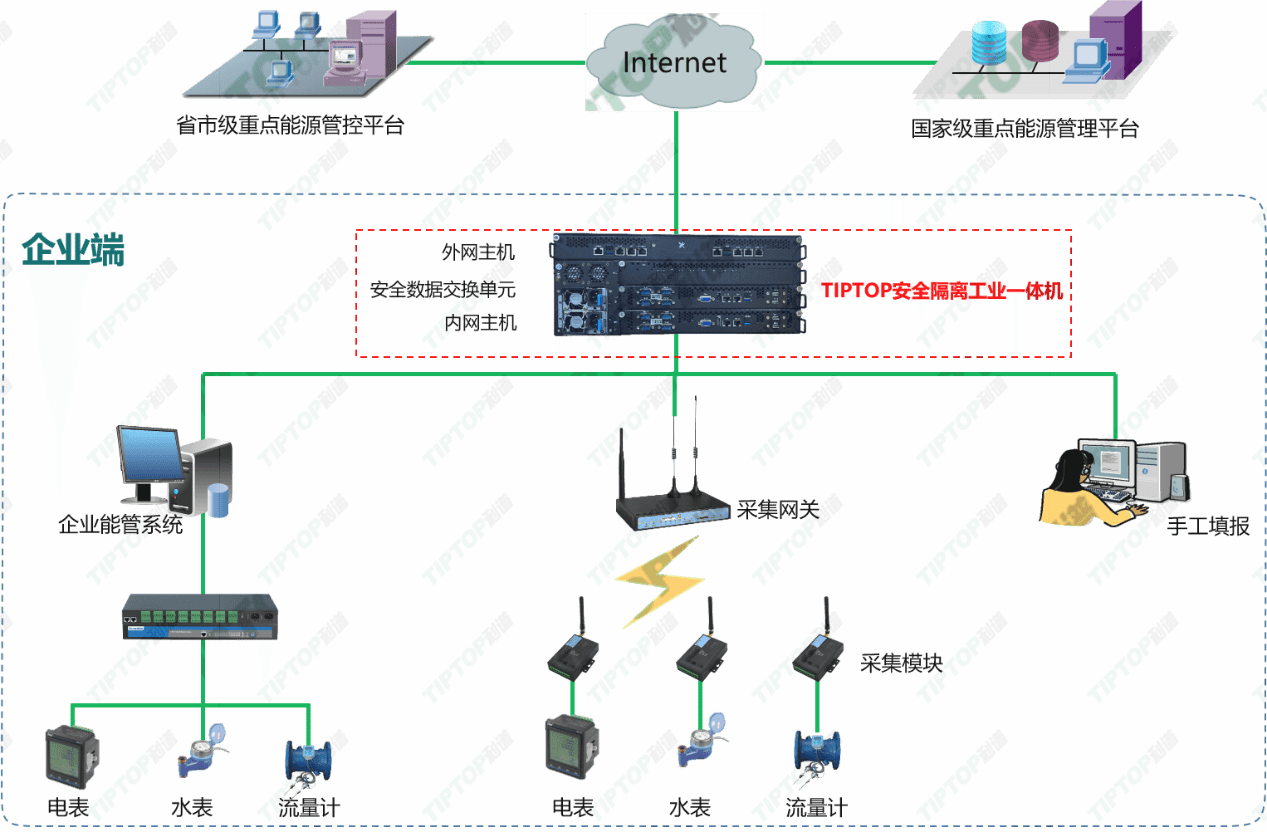

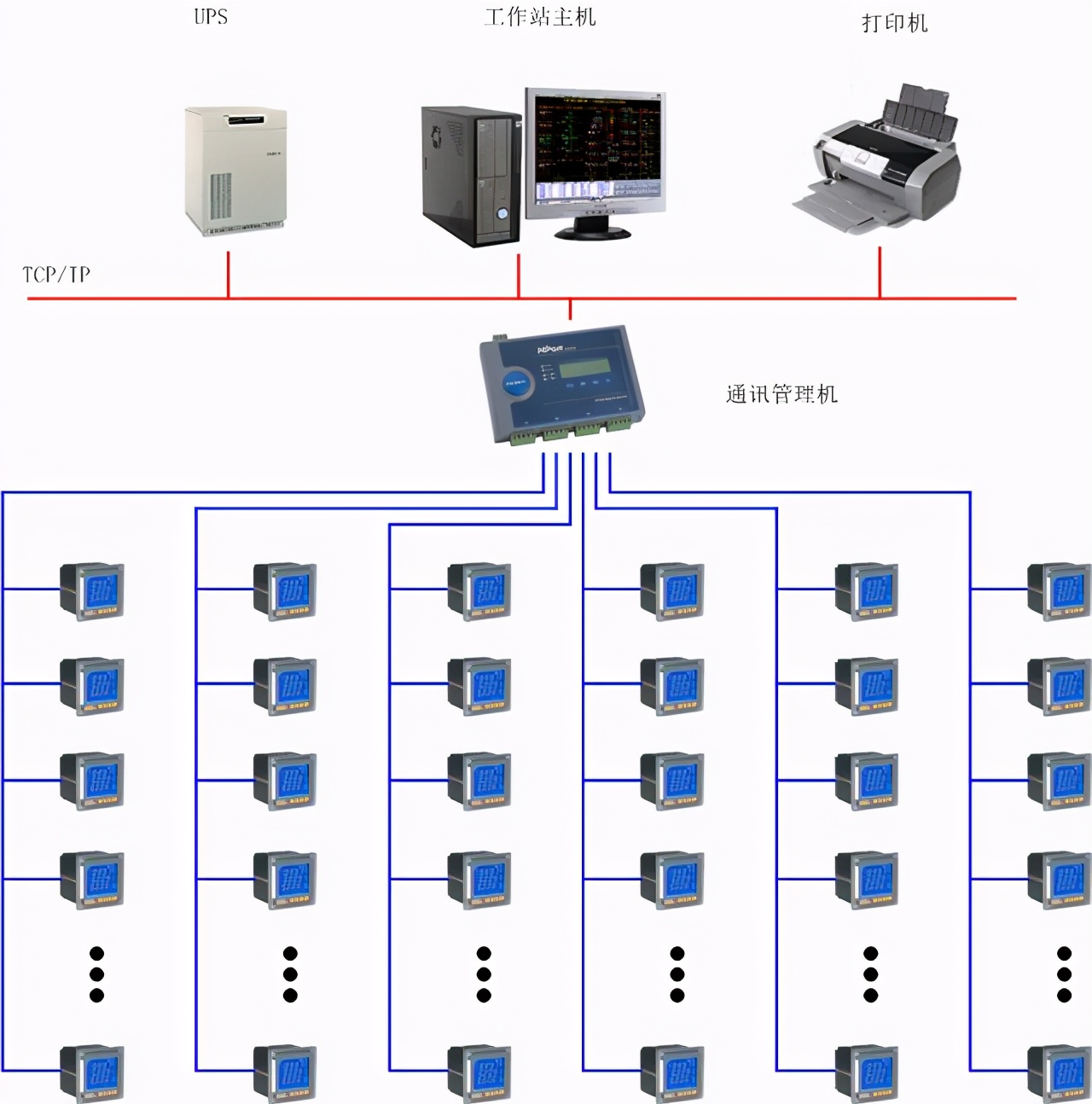

数据传输是指将分散的建筑物的原始分类、分项数据通过数据采集器上传到数据中心建筑能耗管理系统，并对数据进行处理，完成原始数据存储过程的过程。在这个过程中，数据采集器将定期采集的数据进行累加，形成可扩展标记语言（ ，XML）格式的数据包。数据包中不仅包含要上传的数据，还包含相应的楼宇信息和采集器信息等。采集器还需要对要传输的数据包进行加密，一般采用128位aes加密，保证数据安全和上传。整个系统的数据传输网络包括现场测量采集装置与采集器之间的485网络和采集器与数据中心之间的以太网，现场测量采集装置之间的RS-485总线和采集器实现测量和采集。安装手拉手连接，然后连接到采集器，每条485总线连接约20个计量和采集装置；采集器和数据中心通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：安装手拉手连接，然后连接到采集器，每条485总线连接约20个计量和采集装置；采集器和数据中心通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：安装手拉手连接，然后连接到采集器，每条485总线连接约20个计量和采集装置；采集器和数据中心通过楼宇内部的智能网络实现数据的远程传输。系统的网络结构如下图所示：

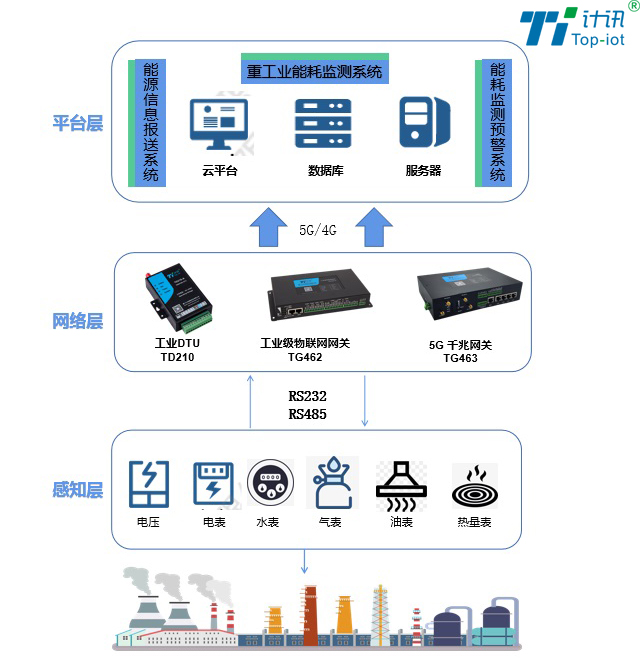

2.3 能耗在线监测系统软件功能设计

1）在线能源监测数据处理

各分项能耗增量应按各计量装置原始数据增量进行数学计算，同时计算分项能耗日结算数据。一天采集间隔内的能耗增量和平均值；根据分项能耗日结算数据，计算月度和逐年分项能耗数据及平均值。

2）在线能耗监测管理软件架构

能耗在线监测系统采用C/S（客户端/服务器）架构的分布式网络结构。系统采用标准化、网络化、功能分布的架构，可靠性高，维护方便。系统具有软硬件扩展能力，支持系统结构扩展和功能升级。根据系统规模和特殊需求，充分优化网络节点资源，平衡网络负担，便于系统分阶段实施。

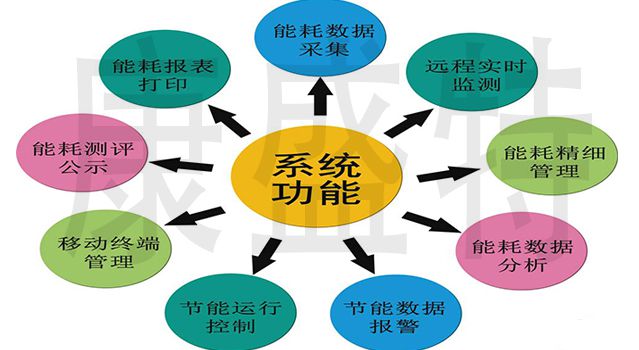

3）软件功能模块

按地区、部门、用电设备类型细分，提供能耗数据的同比、环比分析对比。同时可提供各个峰谷时段的能耗数据和报表，帮助用户梳理能源账单明细，制定能源绩效考核。

3 能耗在线监测系统建设的意义

大型公共建筑能耗监测系统是按照国家办公楼和大型建筑能耗监测系统建设相关技术导则设计的多层次、多功能、跨区域、双向的复杂系统。公共建筑。通过构建这样的能耗监控系统，可以实时监控建筑物的能耗。通过能耗数据的分类分项计算、数据的分时统计、公共展示平台等，促进国家机关办公楼和大型公共建筑的提升。节能运行管理水平为政府部门制定切实可行的政策和决策提供参考和有力支持，通过综合能源管理系统软件，对各电能计量点的用电量进行在线计量、动态监测、集中管理、科学考核。终端监控管理可以全面实现整体节能，为高耗能建筑的进一步节能改造提供依据。
