能耗在线监测系统建设背景

要加快建设接入端能耗在线监测系统，实现与节能平台的互联互通。通过计量仪表、物联网集中器、物联网远传平台的采集和系统对接，汇总登电集团能耗数据，将能耗数据准确、完整、及时接入省级平台，同时确保内部系统安全和数据安全。

能源消耗在线监测系统国家要求

登封电厂集团有限公司

登封电厂集团有限公司（简称登电集团），总部位于河南省登封市中岳大街288号，是登封市国有企业。下设53家分、子公司及合作公司。集“煤电—铝—建材”传统产业和新能源、新材料、金融物流、电子信息、通用航空、文化旅游等新兴产业于一体。现有火电装机226.9万千瓦，风电装机5万千瓦，原煤231万吨，普通水泥230万吨，特种水泥50万吨，铝及铝合金12.5万吨，氧化铝40万吨吨，碳为20吨。1万吨、11.5万吨铝型材、硅酸钙板800万平方米、门窗幕墙100万平方米、医疗插头12亿个、陶瓷底座28.8亿个、玄武岩纤维1000吨、热工陶瓷制品10万立方米、保温陶瓷8万立方米板、8款无人机等生产规模。是国家大型企业，拥有总资产262亿元，固定资产80亿元，年销售收入271.2亿元，现有职工16000余人。以雄厚的综合实力跻身河南省企业100强、中国企业500强。在登封工业经济中名列前茅。880亿陶瓷基地、1000吨玄武岩纤维、10万立方米热工陶瓷制品、8万立方米陶瓷保温板、8款无人机等生产规模。是国家大型企业，拥有总资产262亿元，固定资产80亿元，年销售收入271.2亿元，现有职工16000余人。以雄厚的综合实力跻身河南省企业100强、中国企业500强。在登封工业经济中名列前茅。880亿陶瓷基地、1000吨玄武岩纤维、10万立方米热工陶瓷制品、8万立方米陶瓷保温板、8款无人机等生产规模。是国家大型企业，拥有总资产262亿元，固定资产80亿元，年销售收入271.2亿元，现有职工16000余人。以雄厚的综合实力跻身河南省企业100强、中国企业500强。在登封工业经济中名列前茅。固定资产80亿元，年销售收入271.2亿元，职工16000余人。以雄厚的综合实力跻身河南省企业100强、中国企业500强。在登封工业经济中名列前茅。固定资产80亿元，年销售收入271.2亿元，职工16000余人。以雄厚的综合实力跻身河南省企业100强、中国企业500强。在登封工业经济中名列前茅。

方案建设依据及规范

计算机信息系统安全保护分级标准

GB/信息安全技术信息系统安全管理要求

国标/信息安全技术网络基本安全技术要求

GB/信息安全技术信息系统安全通用技术要求

国标/信息安全技术操作系统安全技术要求

国标/信息安全技术数据库管理系统安全技术要求

GB/信息安全技术网络与终端设备隔离元器件安全技术要求

GB/信息安全技术信息系统安全工程管理要求

GB/信息安全技术基本要求信息系统安全等级保护

GB/信息安全技术信息系统安全等级保护分级指南

GB/信息系统分级保护安全设计技术要求

GB/T6422 用能设备能量平衡试验导则

用能单位能源计量器具配置与管理通则

GB/钢铁企业能源计量器具配备与管理要求

粗钢生产主要工序单位产品能耗定额

焦炭单位产品能耗定额

NHJC“重点用能单位能耗在线监测系统”

GB/T2589综合能耗计算通则

信息技术设备无线电干扰的限值和测量方法

电能质量供电电压偏差

.1 电磁兼容性限制谐波电流发射限制

GB/.2电磁兼容试验测量技术静电放电抗扰度试验

GB/.3电磁兼容试验测量技术射频电磁场辐射抗扰度实验

GB/.4 电磁兼容试验测量技术电快速瞬变脉冲群抗扰度实验

GB/.5电磁兼容试验测量技术浪涌（冲击）抗扰度试验

国标/基于协议的工业自动化网络协议规范

GB/信息安全技术网络与终端隔离产品安全技术要求

DL/T645多功能电能表通讯协议

NHJC-04 重点能耗单位能耗在线监测系统终端设备接口协议规范

建筑电气工程施工质量验收规范

GB/煤炭企业能源消耗统计规范

国标/天然气计量系统技术要求

计算机信息系统安全保护分级标准

能耗在线监测系统网络架构

能耗在线监测网络架构

能耗信息

一、分类依据

根据河南省发改委印发的文件《关于实施能源消耗在线监测系统建设的定期通知》，附件2：《河南省重点用能单位能源消耗在线监测终端系统接入指南》与省平台”第四章监测范围：

“重点用能单位能耗在线监测范围必须是法人或者认定为法人的独立核算单位，严格约束与重点用能单位运行相关的能耗，并符合向统计部门报送的能源消费统计范围”。

并根据国家发改委提供的上传企业名单，设计上传监控层级如下：

登封电厂集团有限公司由5家工厂组成，分别是：登封电厂集团有限公司（总公司，无生产用电）、登电集团铝合金有限公司、河南松岳炭素有限公司、登电集团水泥有限公司和郑州荣启（巨津）热电能源有限公司。因此，该过程可分为四个过程，最终生产铝制品、水泥、炭素块和外部电源。

主要耗能工序及用能情况如下：

1. 登电集团铝合金有限公司

能源消耗：电、柴油（少量）；无需外部能源供应；产品是铝锭

2.河南松越碳素有限公司

能源消耗：电、煤、天然气（暂时禁用）；无需外部能源供应；该产品是碳块

3.邓电集团水泥有限公司

能源消耗：电、煤；无需外部能源供应；产品是水泥

4、郑州容奇（巨津）热电能源有限公司

能源消耗：原煤、燃料油（少量）；外部能源供应：电力

能耗在线监测系统建设方案

登电集团以高瞻远瞩的眼光，积极响应政策号召的落实能力，充分发挥了对本土企业“带头兄弟”的示范作用。本次项目建设不仅实现集团公司总数据上传省级平台，还将建设各分公司能耗系统，分公司能耗数据直接上传省级平台。未来。利用通信管理机的双向转发功能，可以将数据传输到分公司能耗系统和集团总部能耗系统中。

根据《重点用能单位能耗在线监测系统技术规范第6部分终端设备技术规范（试行）》，T@-AIO终端设备支持RTU/TCP、OPC等主流工业现场通信协议和网络协议；收集和访问设计如下。

1、登电集团铝合金有限公司一级监控点共2个，二级监控点17个，共计19个监控点，分布在3个配电室。通过安装轨道式智能电能表和通讯管理机，直接接入企业局域网，将数据通过电缆传输到公司能耗在线监测系统，实现数据本地查看，然后使用通信管理机的双向转发功能将数据传输到位于集团总部的终端设备服务器中，最终传输到省级平台。

油耗通过手动填写输入系统。

2、河南松越碳素有限公司一级监控点共2个，二级监控点29个，分布在5个配电室。新增通讯管理机5台（-4），监控点新增智能电表（-W）。通讯管理机通过4G将数据转发至集团总部，上传至能耗在线监测系统，最后传输至省级平台。

煤炭和石油焦的使用量通过人工上报录入系统。

3、邓电集团水泥有限公司共有一级监测点2个，二级监测点19个。所有监控点分布在2个配电室。智能电表（KPM37-W）用于采集用电量数据。通讯管理机使用RJ45网线直接连接通讯管理机与企业局域网，通过有线方式将数据传输至公司能耗在线监测系统，实现数据的本地查看，以及然后使用通信管理机双向转发数据。该功能通过4G将数据传输到位于集团总部的终端服务器，最终传输到省级平台。

使用的煤量是手动输入系统的。

4、郑州容奇（巨津）热电能源有限公司是火力发电企业。目前，企业的所有数据都已接入企业的DCS系统。因此，郑州荣奇（久进）热电能源有限公司的数据直接接入企业现有的DCS系统。获得。将通信管理机接入企业局域网，直接在DCS服务器采集所需上传数据，然后通过线缆接入企业内部能耗系统，通过4G将数据传输至集团总部.

能耗在线监测系统结构

登电集团重点能耗在线监测系统的安全防护设计采用“多层次立体防御”与“信息安全等级保护”相结合的方式，从系统（或设备）所在的计算环境、通信网络、安全管理和物理安全等，在层级部署安全措施，实现数据、系统、网络等的安全交换和关联分析管理，确保同级系统内部互联和跨级安全系统区。整体网络架构规划图如下

能耗在线监测系统的构建架构

T@-AIO能耗在线监测终端设备

根据上述要求，登电集团重点能耗在线监测数据上传项目拟采用T@-AIO安全交换单元作为终端设备，终端设备符合NHJC-04-2018《终端设备接口协议规范》， NHJC-08-2018《系统安全规范》及等级保护、安全防护等相关要求，并拥有ISCCC中国国家信息安全产品认证和计算机系统安全专用产品销售许可证。

终端设备技术特点：

1）超高可靠性：采用看门狗技术和软件防死机技术，保证系统的稳定性；采用双冗余电源设计，防止断电；采用低功耗工业级主板设计，确保主机稳定运行。

2）超高安全性：采用独立的“2+1”结构，实现内外网物理隔离和单向通信，保证内网主机数据的绝对安全；支持“CA认证+VPN专线+HTTPS协议”等多种安全认证方式，确保数据传输安全；通过EME4级认证，获得公安部安防产品销售许可证。

3）支持多路数据采集：支持从现场仪表、第三方自动化系统、人工录入等方式采集数据能耗监测管理系统价格，支持多种数据采集协议（SQL、OPC、DL/T645、CJ/T188等） .

4）模块化设计，可扩展性强：企业可以根据实际需要方便快捷地扩展功能模块；支持企业后期升级为能源管理中心，增加监控仪器和相应软件。

5）规范化、规范化设计：严格按照《重点用能单位能耗在线监测系统技术规范》（NHJC-X-2018）等国家标准要求进行设计，确保实施验收该项目。

6）运维方便：支持远程安装、卸载、升级等功能。

今年夏季高温持续时间较长，四川长期高温干燥的天气导致不少水电站蓄水枯竭，甚至逼近死水位，致使水电发电量大幅减少。

无奈之下，四川只能限制工业用电。在商圈、写字楼、工厂等场所，大家都在力所能及的范围内“拉灯”，节约用电。曾经灯火通明的春熙路，主动拥抱黑暗，减少用电；地铁站本应灯火通明，但只有几盏灯发出微弱的光，照亮行人的路。四川多家博物馆响应省钱电话，也陆续关闭了博物馆。

传统能源行业数据量大，缺乏有效管理。智慧能源可以连接数以万计的设备、终端和系统，通过对各环节数据的实时感知、采集、管理和利用，促进能源行业的信息交互和融合。协同实现无人值守、远程监控、设备远程诊断和智能预警。能源利用更加清洁高效，生产经营更加精细化智能化，消费服务更加创新多元。

工业企业能源消耗是全社会能源消耗总量的主要来源，因此优化工业企业能源管理具有重要意义。基于涂鸦智慧能源解决方案，实现工业企业电、水、热、气等多种能源介质数据的计量和采集，实现能源监控、节能管理、能耗分析诊断等服务，并帮助企业降低能耗，降低生产成本。

能耗数据采集

基于能耗监控系统平台，可快速采集企业电、水、热、气等设备的能耗数据，并通过工业边缘实时传输至可视化大数据平台进行能耗分析网关。

能源监测和警报

通过监控关键设备的工艺状态，实时查看设备运行和能耗数据。设备异常、故障实时告警，及时响应，降低安全风险和生产损失。

主动能源管理和优化

基于智能能源分析算法，将人工检测和控制转变为主动预测性维护和能源管理。深入分析各设备的能源使用情况工业能耗管理系统，提供能源优化策略，降低企业能源消耗成本。

能耗分析与大数据筛选

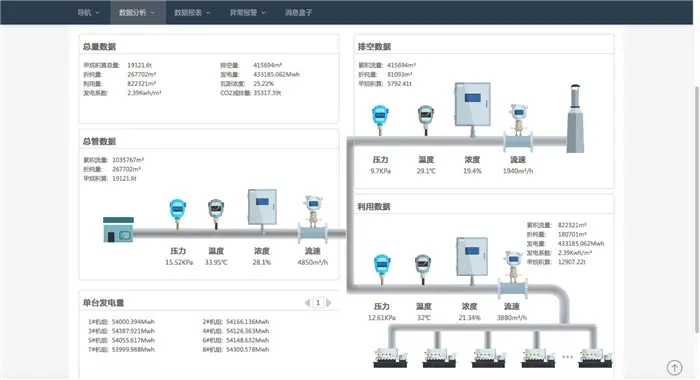

基于能耗监控系统的数据分析平台，实现多维度的能源分析报表和能耗分析。通过数据大屏，多维度动态展示企业各项能耗数据，实现精细化能耗管理。

易信鸿物联网技术以物联网技术为支撑，基于丰富的硬件生态和完善的能源管理系统平台。供应商、服务商、运营商提供能源设备和能耗监测管理、节能优化、能源管理数据可视化等工具，为节能宏观管理和监督执法提供数据支撑，助力重点用能单位提高能源利用效率。多维能耗监控，构建数字化节能。
