概括
大型公共建筑面积不到城市建筑总面积的4%，但能源消耗总量却占全国城市用电量的22%。大型公共建筑年用电量达到70~，是普通住宅的10~20倍。公共建筑是节能的大型住宅。要做好公共建筑节能工作，带动全社会节能减排，实现节能减排目标，实施转型结构调整重大战略。本文介绍了习高科21小学的能耗监测和用电监测系统，收集了现场配电室使用的高压综合用电保护设备。地网后的仪表通过现场总线通讯远传到后台。2000型电力监控系统，实现对配电网运行状态的监控，保证配电网的可靠性；通过Acrel-5000建筑能耗监测系统，实现对全校用电量的监测分析。
关键词：学校建筑；能耗监测系统；ACREL-5000; 电力监控系统；ACREL-2000。
1 简介
据统计，我国已成为世界第二大能源生产国和消费国，建筑能耗约占我国能耗的28%。中国每年新建的20亿平方米建筑中，99%是高能耗建筑；同时，4%的建筑采取了节能措施。大型公共建筑不仅能耗密度高能耗管理系统方案，而且能耗严重，节能空间巨大。推进建筑节能、节能降耗、计量先行势在必行。
积极开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，提高资源能源利用效率，有效解决资源能源供需矛盾，降低能源消耗总量，确保完成节能减排任务，促进建筑产业优化升级，培育节能环保、新能源等战略性新兴产业；有助于提高建筑物的保健功能，改善人们的生活条件。各级各部门要把绿色建筑作为大力推进文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾，
2 设计依据
GB-T1587-2008 工业企业能源管理导则。
国标企业合理用电技术评价指南。
编制企业节能计划的一般规定。
GB：企业能源审计技术通则。
-2009 能源管理系统要求。
GB-50052-2009 供配电系统设计规范。
能耗计量设备的国家和行业标准。
多功能电能表规定DL/T645-1997。
DL/T645-2007多功能电能表通信规则。
CJ/T188-2004 计量器具数据传输技术要求。
基于协议的 GB/-2008 工业自动化网络规范。
3 项目概况
西安高新区第21小学位于西安市长安区枫丹白露花园西侧。配电室10KV微机保护单元6台，低压电表114台，水表1台，热量表1台。
本项目应解决基础能耗数据采集与存储智能化、自动化、可视化、可量化的问题；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测与发布平台。本项目采用统一的综合用电管理，可查询分析各区域设备的能源使用情况，帮助管理者发现节能潜力，提高能源效率，科学管理能源使用能耗管理系统方案，降低能源使用成本。扮演一个角色。
同时还可以对生产管理中的用电负荷进行实时统计和监控。同时，还应实时在线监测10KV高压配电柜和0.4KV低压配电柜的电压、电流、功率及各种开关信号。只要监控点的参数出现异常，就可以及时发现报警，相关人员可以采取必要的措施，避免安全事故的发生。可节省人力物力，电流趋势曲线功能可直观显示各回路的工作状态及时间。
4 系统架构
该系统是基于工作站主机、通讯设备和测控单元的建筑能耗分析与管理系统。为大型公共建筑的实时数据采集和远程管理提供基础平台，并可与其他楼宇自控系统实现数据转发，形成复杂的监控系统。本设计的能耗系统主要采用系统结构图所示的分层计算机网络结构。

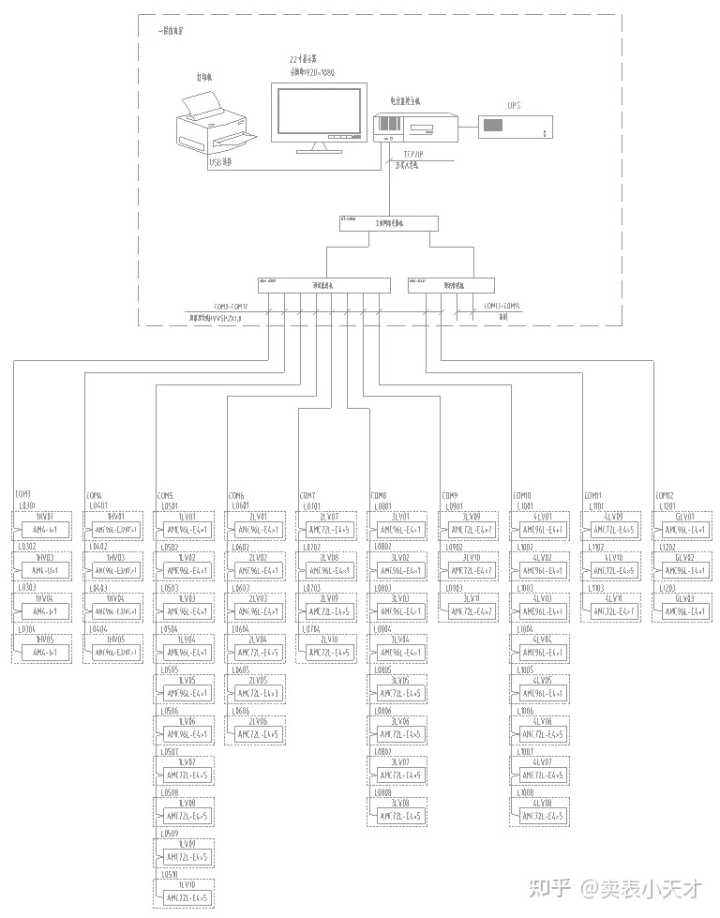

系统结构图
5 系统软件模块
综合能耗主界面
根据项目原能耗、能耗、综合能耗折算为煤耗，计算企业总面积能耗；按表计用电量方式，页面底部的时间为每小时用电量曲线；根据每个分类能耗的上层区域，可以跳转到分类能耗的用电量分析主界面；建筑物的图纸可以根据下拉列表进行更改，并且必须根据项目进行更换；
基础代谢主窝。
反映当日与昨天同期、当月与上月同期、上年同期与上年同期的能耗对比，增加百分比并增加价值；
近48小时、近31天、近12个月、近3年能耗发展趋势；
能量饼图反映了某部分的能量消耗；
显示一年中每个月某类能源消耗的能源消耗状况；

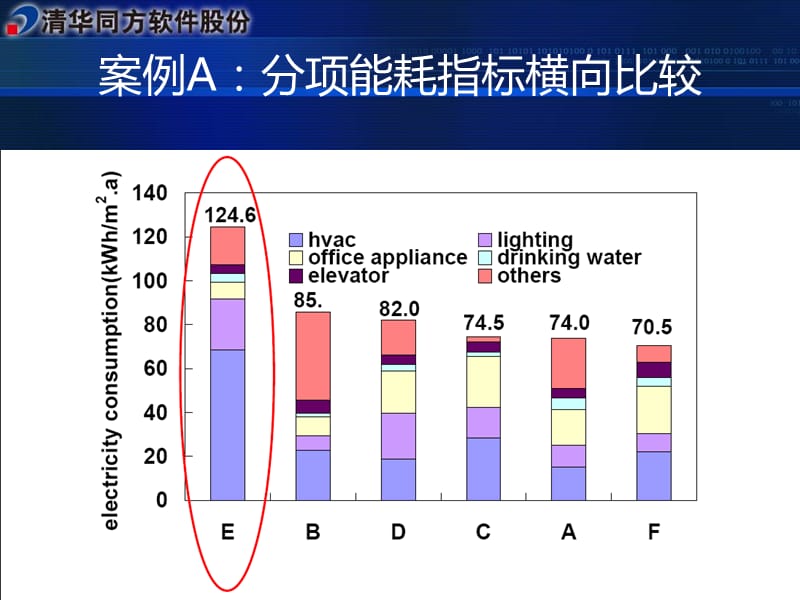

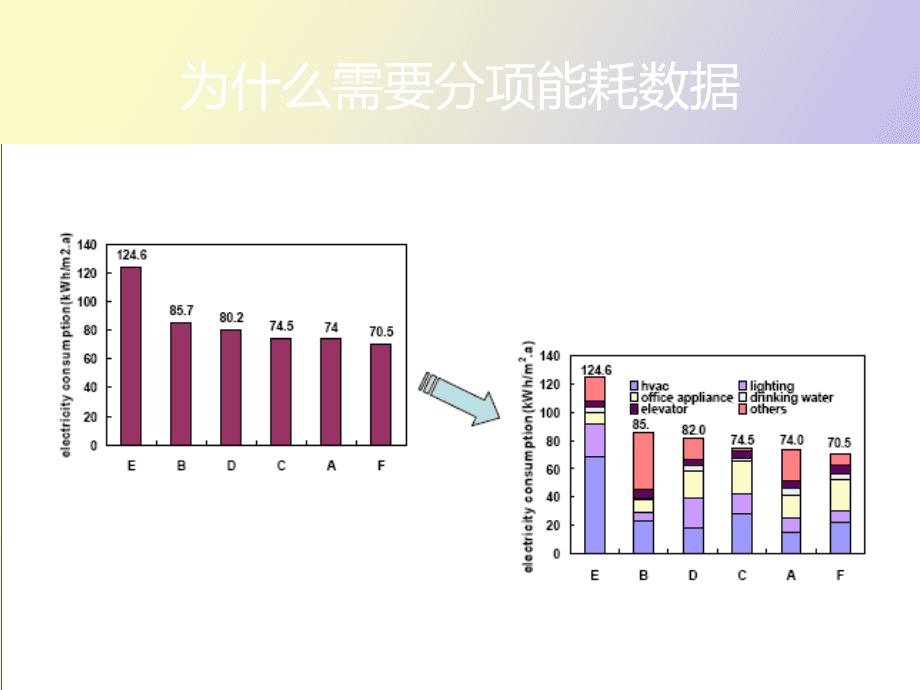

能源消耗等级分类分支的能源消耗统计分析报告
可灵活选择回路，统计分析回路在某一阶段应用的日、月、周、季等电能；
强大的数据透视表功能，客户可以对各种数据信息进行统计分析和组合整理；
数据统计可根据柱形图、点曲线图、堆积图、饼图等各种数据图表进行展示；
统计数据可以导出到Excel；
非工作日常动能分类的基础代谢分支。
各循环的工作日和非工作日，统计分析和非工作日可根据系统软件灵活设置。
统计数据可以导出到Excel；
阶段性能源消费年均增长率分析。
根据今年的统计分析，将每个回路的月能耗与同期能耗进行比较；
动能收集的分类能耗分支。
检查各支路，随机测量2次读数值的差值；
精确到分钟；
各时期基础代谢等级分类的基础代谢变化趋势
在所有道路的特殊阶段，可以检查能耗的主要参数（如工作电压、电流、输出功率、功率因数等）。实际检查的主要参数与安装的设备和系统设置有关。跨月；
资料以数据图表或报表的形式展示，可通过键盘控制鼠标变大、变小、移动；数据可以分类；
可以将数据信息导出到Excel；
配备选项
根据相关技术标准，配备建筑物的基本信息，如：建筑功能、总建筑面积、中央空调总面积、项目详细地址等，其中企业范围内使用动能和其他材料；
对项目使用的仪器仪表设备的种类、型号、规格、厂家等相关信息进行设备，完善检测的基本参数。影响;
配备项目中使用的所有检测仪器，并存储测量仪器的详细地址、比例、采集代号、采集代号、监控回路等信息内容；
计量检定表配备分项能耗统计分析所涉及的计量检定表、比例、实际操作方法等信息内容。可根据新项目状态灵活配备。这里的信息内容会伤害每个类别的能耗点 项目能耗分析小控制模块的作用；
每项能耗配备计量器具、实际操作方法、比例和单位能耗计划。完成此配置后，打开单位能耗分析程序模块；
在工程建筑内相应的能耗区域配备计量检定仪表盘，实际操作方法，比例。安装完成后，将打开区域能耗分析程序模块。
配网实时监控系统。
各10KV配电柜及低压三相五线控制回路的主要运行参数及工况可在系统图上直观显示：三相电压、电流、功率因数、无功负载、功率因数、频率、等等。

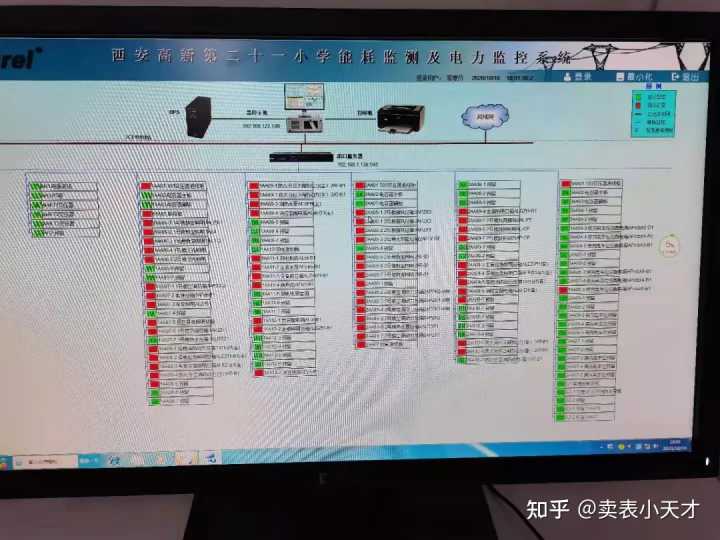

沟通情况
系统软件通讯结构示意图，关键显示设备的网络方案结构，系统软件采用分层分布结构，同时在间隔层监督设备的通讯。红色为通讯正常，绿色为通讯异常。下面的数据图表显示：
事故报警记录。
事件报警功能主要完成查询期间发生的报警信息事件的记录和时间，为值班人员提供依据，分析事故原因。
电参数报告
参数抄表功能主要是查询10KV配电柜和低压配电回路的电气参数。支持随时查询电气参数，具有数据输出和报表打印功能。报表中的每个电路名称都与数据库相关联，方便用户修改电路名称。
6 前景
在对西安高新21小学能耗运行效果分析的基础上，建立典型的能耗分析模型进行统一分析。
建立建筑能耗计量体系，掌握建筑能耗情况，发现能耗黑幕，提高节能改造的针对性，通过计费、绩效考核等管理方式，巩固节能改造成果。
使用节能设备。
无论如何，再好的节能设备，如果不能控制浪费，就无法节能。节能是通过增加自动节能设备、制定设备运行策略、减少人为干预、集中控制来实现的。
利用能耗监测系统提供的当月分析数据，量化节能改造成果，论证节能效果。
7 结论
大型公共建筑的建筑面积不到城市总建筑面积的4%，但能源消耗总量却占全国城市用电量的22%。大型公共建筑区年用电量达到70~，是普通住宅的10~20倍。. 公共建设中的大型节能企业，做好西安高新21小学项目的节能工作，在推进节能减排中实现节能减排目标工作。显示每个10KV配电柜的电路和0.4KV低压配电柜进线回路的运行状态。加载下限有弹出报警对话框和报警声提示。
