尤冰冰

上海嘉定

摘要：目前，我国建筑能耗约占社会总能耗的33%，公共建筑高能耗问题日益突出；为公共建筑业主提供实时能耗数据和分析，有助于提高业主的节能意识和管理决策。本文设计了一个具有实时能耗监测、能耗分析、能耗反馈、能耗新闻等功能的公共建筑能耗在线系统。为业主提供随时随地查看建筑能耗动态、查看能耗管理效果、掌握能耗政策动态的移动应用。

关键词：能耗监测；能耗分析；能耗排名；混合移动应用程序

介绍

目前，我国建筑能耗约占社会总能耗的33%，大型公共建筑年单位面积能耗是住宅建筑的十几到二十倍；4%的大型公共建筑总用电量占民用建筑总用电量的22%。随着国家城镇化的步伐，城市建设的快速发展会更快，这会增加大型公共建筑的面积，公共建筑的能源消耗比重将增加，高能耗问题将日益突出著名的; 建筑节能和降低公共建筑能耗具有重要意义。现在，我国建筑节能工作靠的是推广和实施，建筑节能的管理和公众意识还没有完全形成。使业主实时掌握建筑能耗趋势、能耗排名、节能潜力等信息，有利于提高业主的节能意识和节能管理水平，进而降低建筑能耗。公共建筑。

本文介绍的公共建筑能耗在线系统（简称：能耗在线）将为建筑业主提供上述功能。为了适应人们生活和工作习惯的碎片化和流动性，这是必要的，也是有意义的。目前，移动设备品牌众多，移动平台也包括iOS和两大主流平台。本文通过对移动应用开发技术的研究，前端基于VUE开发，后端基于JAVA移动应用开发技术，实现多平台通用移动能耗在线，使业主能够随时随地查看建筑能耗动态。查看能源管理的效果。

一、系统介绍

能耗在线的设计与实现旨在为业主提供更好的服务，帮助业主查看建筑能耗动态，及时发现异常能耗，实时查询历史数据，挖掘建筑节能潜力、检查能耗管理效果，掌握能耗情况。消费政策、法规和趋势。能耗在线具有四大功能，即能耗实时监控、能耗分析、能耗反馈、能耗新闻。

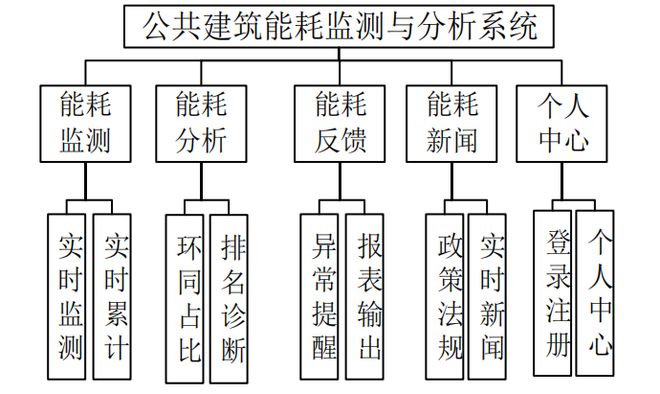

图1 在线能源消费功能框架

能耗监测模块实时监测建筑用电量，包括四大分项（照明系统、空调系统、动力系统、专项用电）和总用电量，让业主掌握建筑能源动态实时消费。能耗分析模块提供基于建筑的历史数据和实时数据，展示建筑能耗的同比、环比、占比等信息，发现建筑能耗的变化和特征，进行诊断能源消耗，挖掘节能潜力，为业主提供节能方向 帮助业主更好地管理能源消耗水平，体现能源管理效果；同时，基于城市同类建筑的能耗数据，提供实时能耗排名，让业主掌握城市同类建筑的建筑能耗定位，并通过排名变化，展现能源管理效果。能耗反馈模块提供与业主的信息交互，为业主提供历史数据报表输出，为业主提供动态信息推送，如能耗异常、节能诊断等。能耗新闻模块提供获取新政策、法规和标准、相关新闻和行业动态的功能。业主可以通过该模块功能掌握行业动态。

除了四大主要功能外，还包括用户管理模块功能，为系统的使用提供辅助功能。图1为能耗在线功能框架图。

2.系统设计

1.架构设计

在线能耗运行设备为移动智能终端。目前，智能终端设备种类繁多，各个智能终端的系统也不尽相同。主要有两种：IOS和IOS；这个区别，实现一次性开发和多平台使用的能耗是在线的。图2是一个跨平台的移动应用架构设计图。

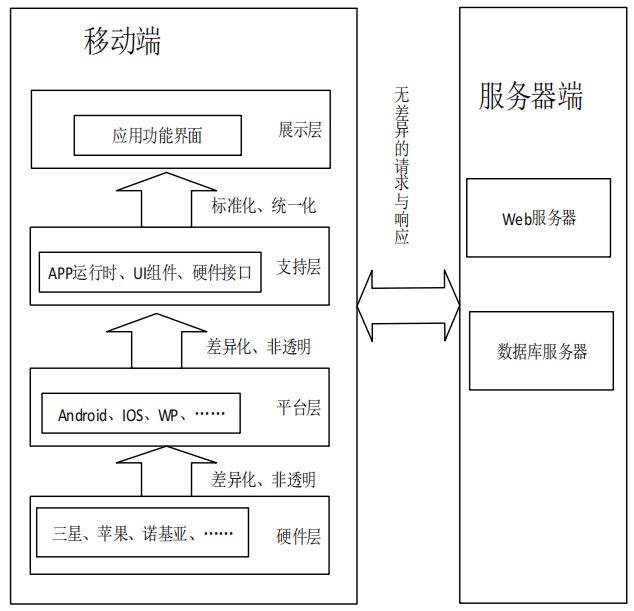

图2 跨平台移动应用架构设计图

这种架构设计的关键是支撑层插件向表现层提供了无差异化的接口，关闭了平台层和无差异数据发送请求功能的差异，实现了不同平台对同一个表现层的操作层和不同平台的共同请求。

2.数据设计

根据系统的功能需求，系统的数据信息包括：建筑信息、能耗信息、政策新闻信息、用户信息等，这些信息是相互关联的，如图3所示为ER图与能源消耗信息有关。

在这些数据中，能耗信息是实时变化的重要基础数据，监控、分析、反馈等功能都依赖于这些数据。为实现系统主要能耗相关功能，能耗信息数据表设计如表1所示；通过该表，可以获得每个能耗子项每小时的实时数据，作为后续能耗分析和反馈的依据。基本数据。

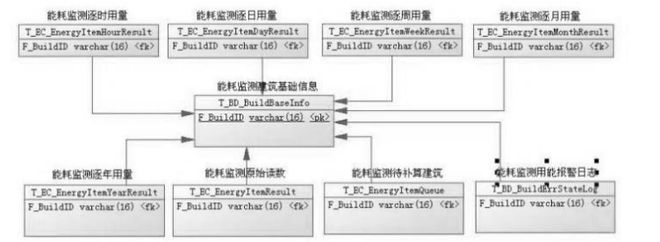

图3 能耗信息ER图

在这些数据中，能耗信息是实时变化的重要基础数据，监控、分析、反馈等功能都依赖于这些数据。为实现系统主要能耗相关功能，能耗信息数据表设计如表1所示；通过该表，可以获得每个能耗子项每小时的实时数据，作为后续能耗分析和反馈的依据。基本数据。

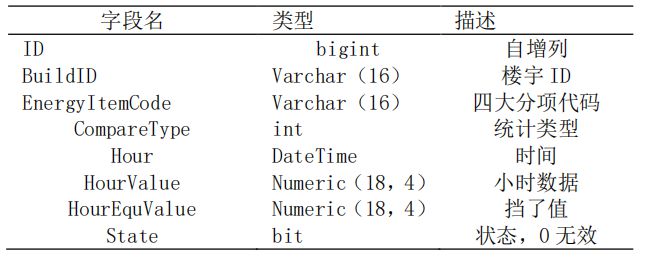

表1 能耗小时数据表

3、建筑能耗分析系统

1 概述

Acrel-建筑能耗分析系统是一个用户端的能源管理分析系统。在电力管理系统的基础上，增加了水、气、煤、油、热（冷）等的集中采集和分析。对能源消耗进行细分统计，以直观的数据和图表向管理者或决策者展示各类能源的使用情况和消耗情况，从而找出高耗能点或不合理的用能习惯，有效节约能源，为用户提供进一步的好处 为节能改造或设备升级提供准确的数据支持。用户可以按照国家有关规定进行能源核算，分析现状，发现问题，挖掘节能潜力，提出可行的节能措施能耗管理平台，

二、申请地点

适用于公共建筑、集团公司、工业园区、大型物业、学校、医院、企业等行业的能耗监控管理的系统设计、建设和运维。

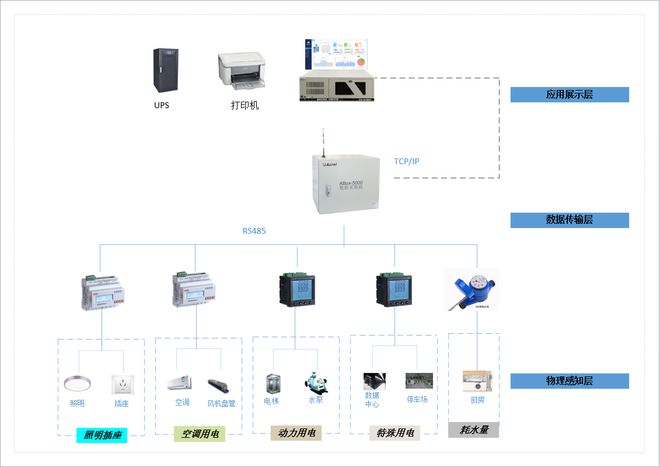

三、系统结构

Acrel-能耗分析系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网、无线通讯中的一种或多种组合。实时数据采集和远程管控提供了基础平台，可与检测设备组成任何复杂的监控系统。网络化、单元化、可配置，采用面向对象的分层、分层、分布式的智能集成结构。创建以下层次结构：

四、系统功能

一、系统概述

滚动显示平台运行状态、当月能耗换算、地图导航、能耗每小时和每月曲线、当日当月能耗同比分析。

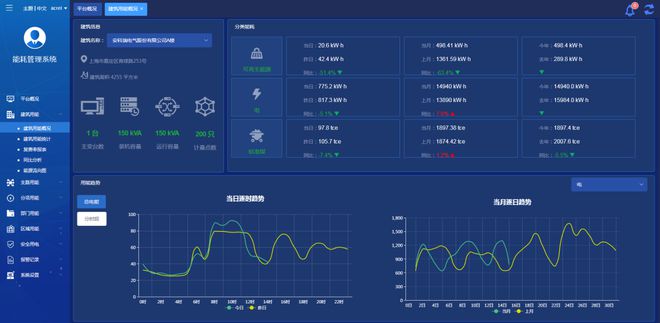

2.能源消耗概况

比较建筑物、部门、区域、支路、分类项目的能耗情况，支持当日小时趋势、当月日趋势曲线、分时段能耗统计比较、总量比较能源消耗同比。

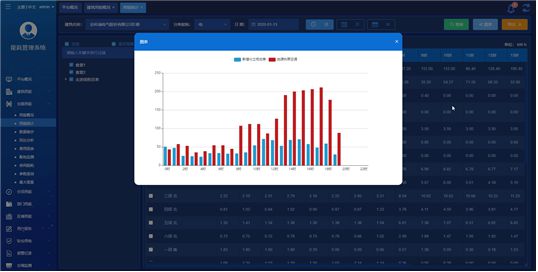

3.能源使用统计

建筑、区域、分项、支路等结构统计，以日、月、年报表形式进行能耗分类统计，支持报表数据导出EXCEL，支持建筑选型数据生成直方图。

4.多速率统计

多费率报表按日、月、年对单个建筑下不同支路的峰、峰、平、谷用电量和成本进行统计分析。支持数据导出到EXCEL。

5、同比分析

对建筑、分项、区域、支路等能源消耗数据按日、月、年以图表、报表相结合的方式进行同比分析。

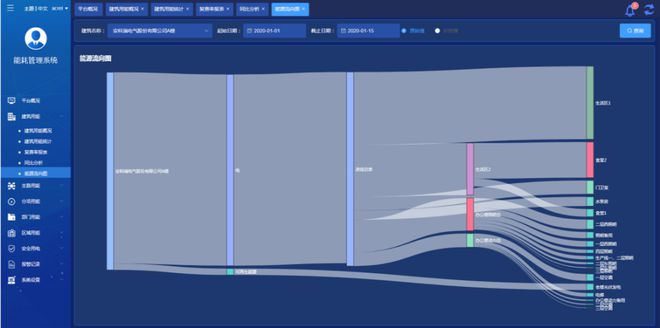

6.能量流图

能流图展示了单个建筑在指定时间内各类能源从源头到末端的能量流向，支持按原值和折现值查看。

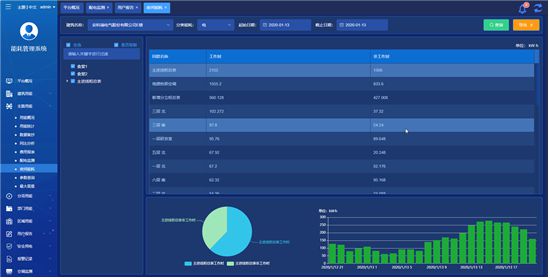

7、夜间能耗分析

夜间能耗可通过表格、曲线、饼图等形式对选定分支机构的能耗进行分类，并支持对指定时段的工作时间和非工作时间的能耗进行比较，支持报告的导出。

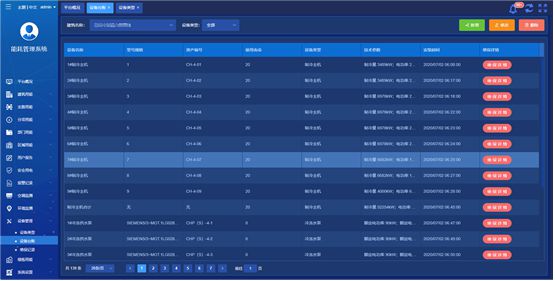

8.设备管理

设备管理包括设备类型、设备台账、维修记录等功能。协助用户合理管理设备，保证设备运行。

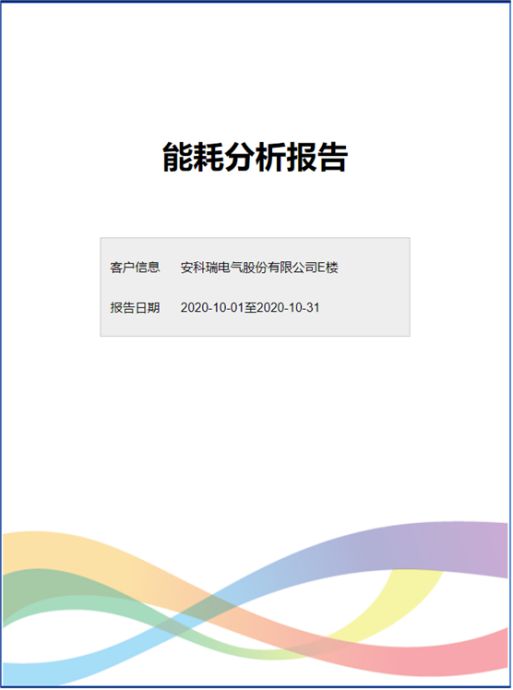

9. 用户报告

用户报表自动统计所选建筑各项能耗的月环比趋势，并提供简单的能耗分析结果，对用电量提供单独的多费率能耗分析，报表可编辑。

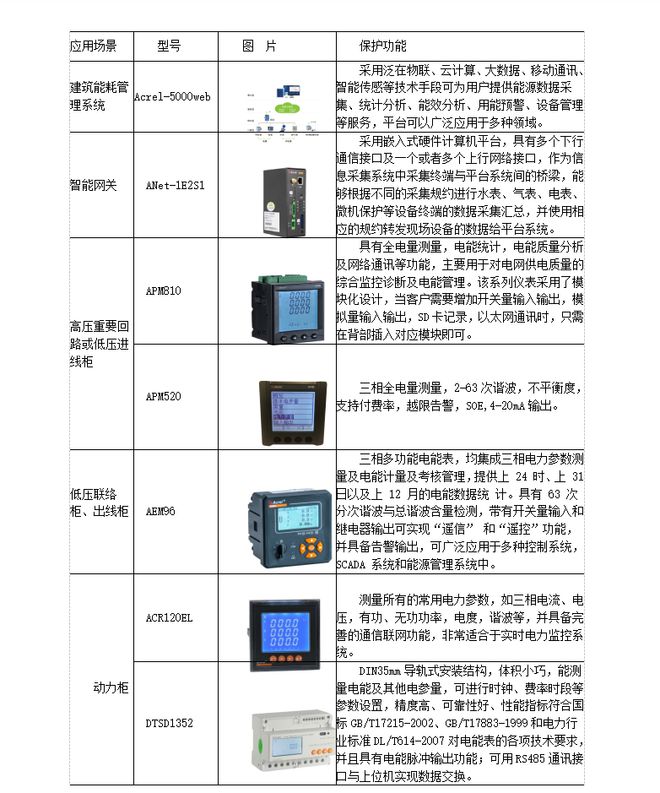

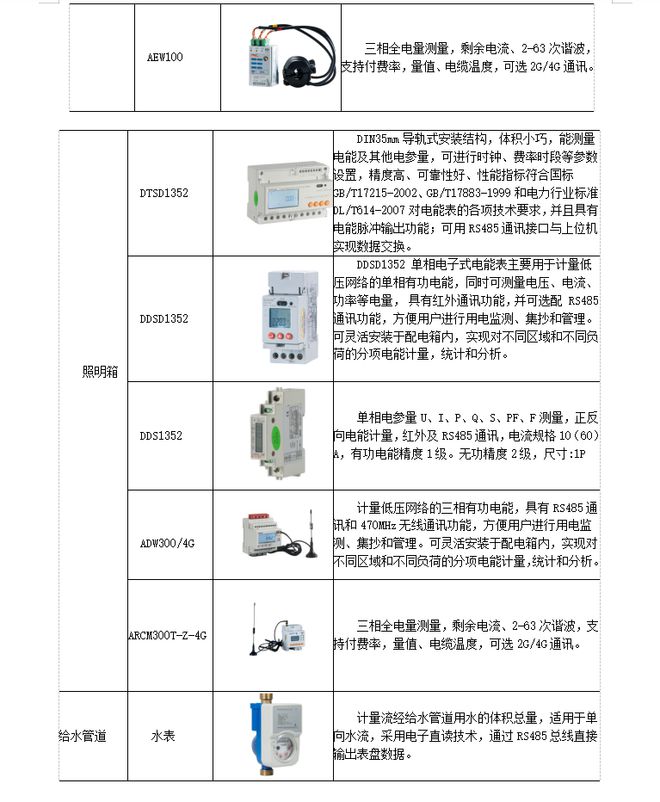

五、系统硬件配置

六，结论

能耗在线具有能耗监控、能耗分析、能耗反馈、能耗新闻四大功能，采用基于Ionic的开发模式，实现跨平台移动应用；它为公共建筑的业主提供更好的信息。帮助他们查看建筑能耗动态，及时发现异常用能，实时查询历史数据，挖掘建筑节能潜力，查看能耗管理效果，掌握能耗政策等服务，法规和趋势。能耗在线的上线运营受到了用户的一致好评。未来，能耗在线将增加监管决策功能，为监管部门提供服务，形成具有能耗监测、分析、决策支持等功能的智能移动应用。系统。

参考

[1] 沉婷婷，龚敏，葛健．既有公共建筑节能改造初探[J]. 华中建筑, 2008, 26(11): 63-66.

[2] 顾春来．APP应用开发模式探索[J]．硅谷，2014（5）：35-36。

[3]朱开南,李艳萍,沉艳春等.基于Ionic的跨平台移动APP研究与应用[J]. 计算机知识与技术, 2016, 12(1): 119-121.

[4] 吴斌．大型公共建筑能耗监测系统的设计与实现[D]．杭州电子科技大学，2013.

[5] 陈永攀，张吉利，牟宪民，等．建筑运行能耗监测与节能诊断系统的开发[J]．建筑科学, 2009, 25(2): 29-34.

[6] 李锐，蔡洪明，徐伯义，蒋立红．基于REST的面向资源的企业集成平台框架[J]．计算机工程, 2010, 36(2): 1 05 -109. 作者简介：肖鹏林，1989年出生，安徽亳州人，硕士。

[7] 肖彭林．公共建筑能耗在线移动应用的设计与实现

[8] 安科瑞企业微电网设计与应用手册．2022.05版

关于作者：

范曼曼，女，本科，主要研究方向为建筑能耗系统设计与应用
