苗建梅
, 嘉定, 上海
摘要：随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制写字楼的能耗，已成为迫在眉睫的亟待解决的问题。传统的能耗智能是以月/季/年为周期进行的，而办公室工作是每天每小时都在进行，能源消耗也每天每小时都在发生。本文介绍了江苏电缆苏州输电中心项目。Acrel智能电表用于采集配电现场的各种电气参数。系统采用现场联网的方式。
关键词：办公楼；能耗监测系统；ACREL-5000
1 简介
随着节能工作的深入，科学的能源利用管理方法越来越多样化。能耗管理系统可实时监控公共建筑各种能源的详细使用情况，发现公共建筑能耗薄弱环节，促进企业管理水平的提高和运营成本的降低，提供直观、科学的依据为节能降耗。能源管理系统作为一种新的管理工具和新兴的管理方式，已在大型公共建筑、企业、医院等领域得到应用。
2 设计依据
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
电能计量装置家用和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
3 项目概况
江苏电缆苏州输电中心主要监控配电室和楼层多功能电表，安科瑞自主生产的PZ系列电表共计150台。
4 系统架构
Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后通过TCP将数据上传到监控主机/IP 网络。
系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。整栋楼的仪表分布在配电室和楼层。所有仪器通过485屏蔽双绞线敷设到监控中心，再通过能耗网关发送到系统主机，完成仪器数据的采集和管理。
5 系统软件模块

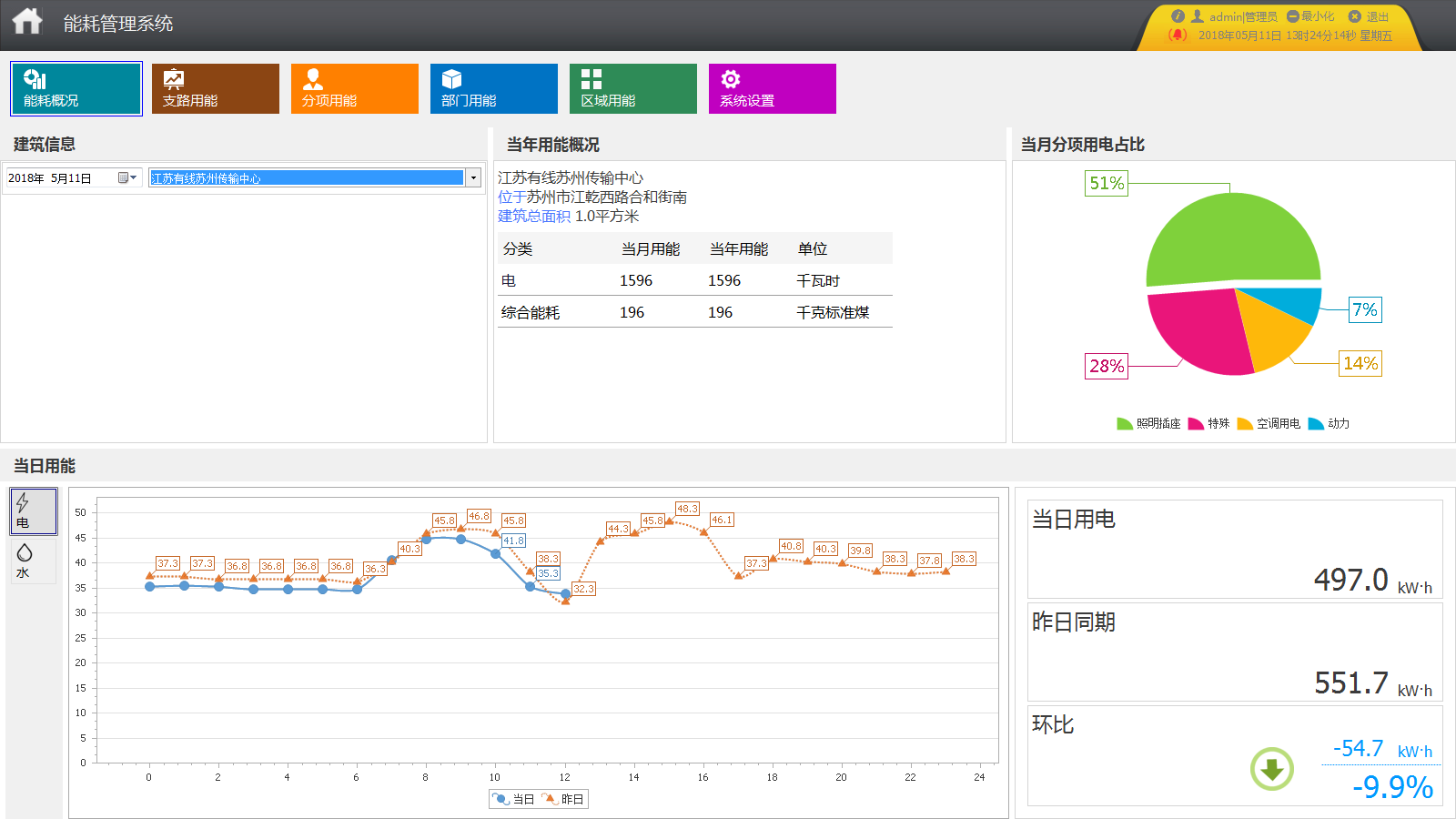

综合能耗主界面
主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

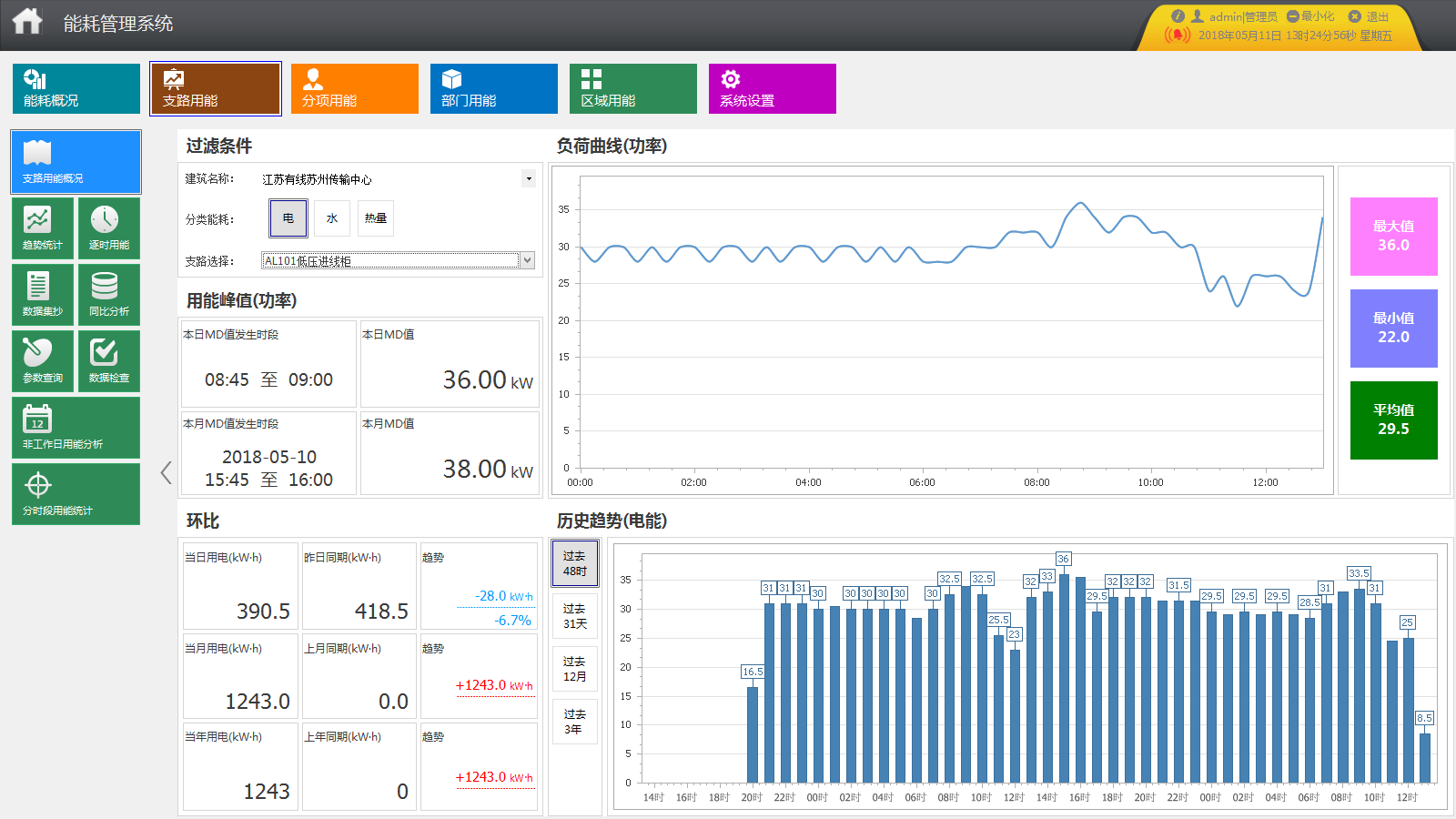

分支能量
系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

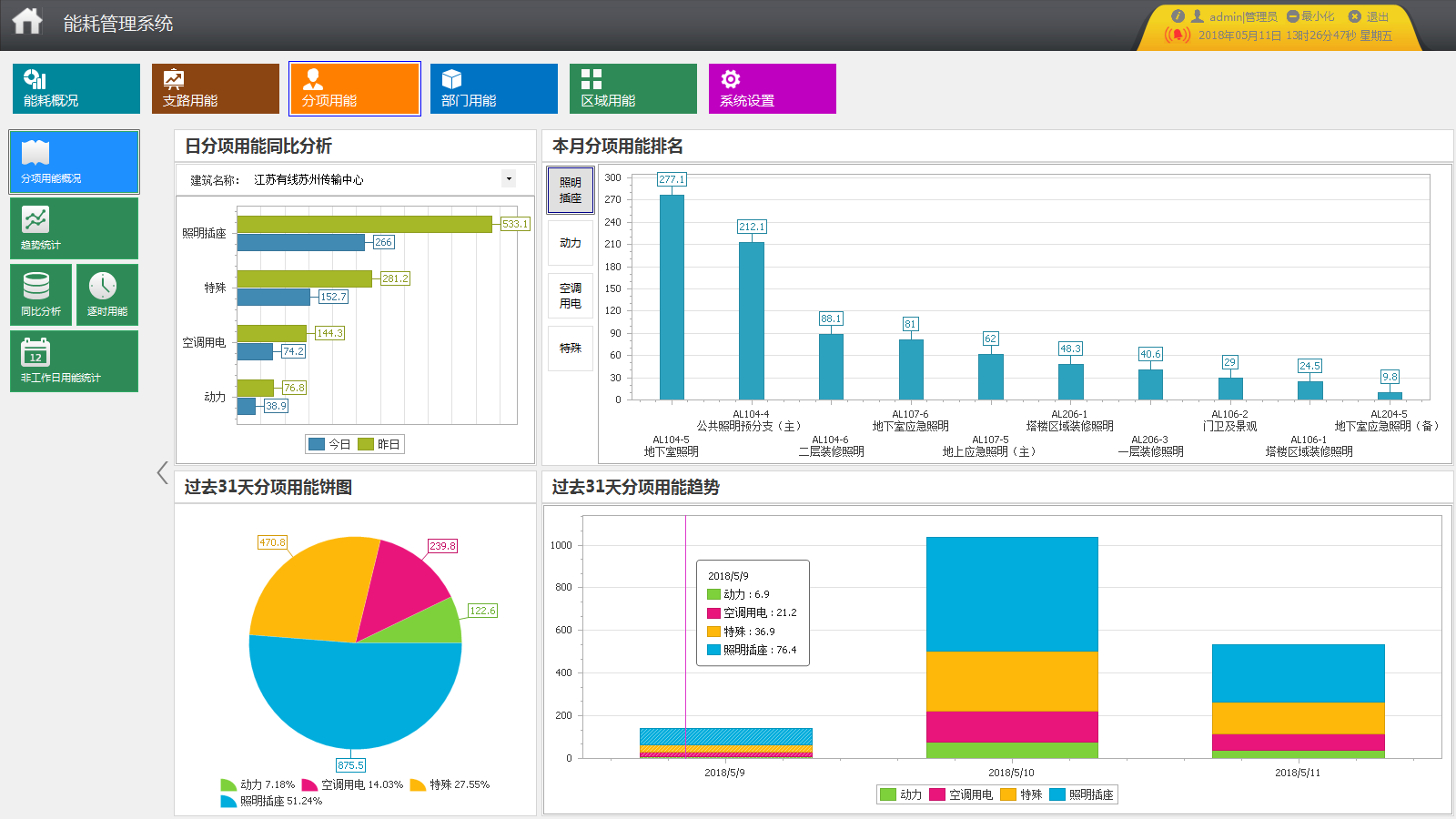

分项能耗统计
系统可以按项目对能耗进行统计和显示。每日能耗同比分析图显示了不同子项的当天和昨天的能耗直方图（蓝色柱代表今天江苏能耗管理系统怎么选，绿色柱代表昨天）；能源饼图显示过去31天各子项的能源消耗比例；堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗图显示所选子项对应能耗值的分支。
分项能耗报告
系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
同比能耗分析
系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；
能耗数据检查
系统可统计一定时间内各回路与下支路的能量差，超过一定百分比时突出显示（红色区域），保证测量系统的完整性和准确性。

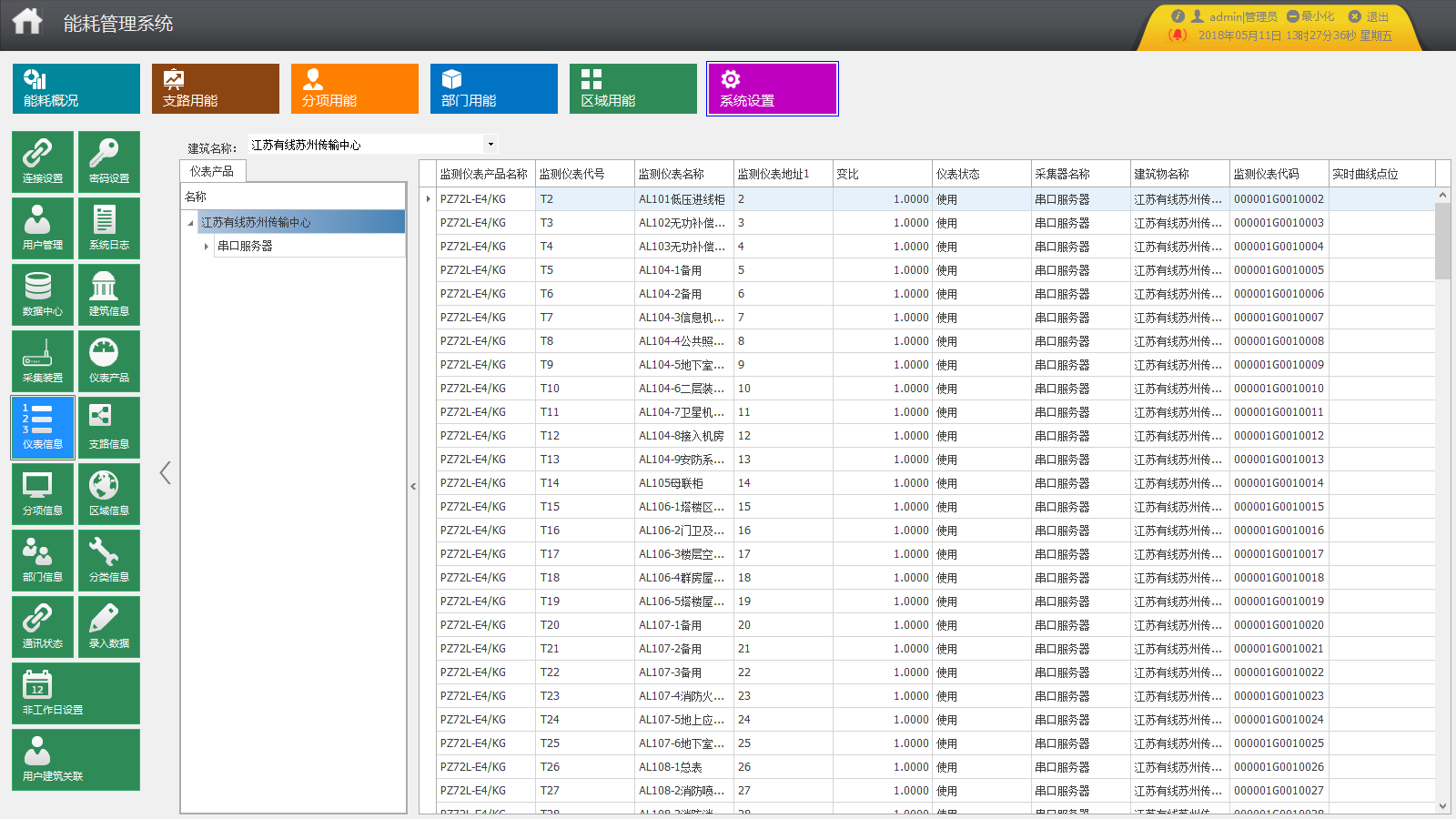

配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 次观看
根据对写字楼能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。
建立建筑能耗计量系统：针对公共建筑的用电结构，监测到配电室级，可准确统计进出回路回路。％关于）。
对采集的数据进行存储，并形成可视化图表：系统采集数据并入库后，系统可满足报表查询和导出，并以条形图的形式显示能耗趋势，为客户提供更好的体验。
高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。
通过能耗分析改进管理和运行模式：对高能耗点，正确的管理操作如：通知各组在下班时间关灯关机，并纳入绩效考核；大电路可错开，同时减少过负荷；通过能耗数据，可以降低公司的运营成本。
7 结论
江苏电缆苏州输电中心能耗系统是针对能源问题日益紧张、能源价格不断上涨的背景下写字楼的能耗问题而设计的。能耗管理系统建设完成后，不仅可以减轻员工的工作量，提高工作效率，而且直观的统计分析结果可以有效帮助企业管理者根据能耗情况做出正确的分析。江苏能耗管理系统怎么选，并对未来的发展做出正确的分析。正确决策对于推动和推动节能减排，实现节能减排目标具有重要意义。
参考：
[1].技术要求
[2]。《苏州市民用建筑节能管理办法》
关于作者：
苗建梅，女，本科，主要研究方向为智能电网供配电
