产品描述：

ZHK-3000是建立在.0平台上的专业开发平台，完全开放，面向变电站综合自动化应用需求。大量信息发送到各级调度中心。该系统适用于各种电压等级，如220KV、110KV、35KV、10KV开关站、用户变电站、用户配电站综合自动化应用。全在线组态、基于对象的建模、完善的通信协议、友好可靠的界面，不仅可以充分发挥您的创造力，还可以有效满足变电站运行管理的各种需求。开发工具。

产品特点：

ZHK-3000凭借0.0级的强大SCADA和HMI功能，以及综合自动化本地和远程功能在数百个不同电压等级的变电站的应用经验，具有以下主要功能：

1、完善的变电站数据采集处理功能；

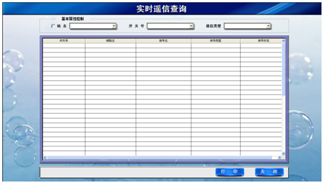

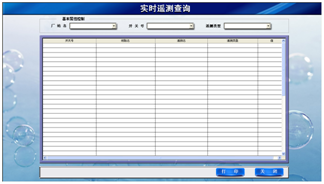

提供各种标准和非标准协议驱动模块能耗监测管理系统，采集出线开关、电容器、母线、母联、主变、站电、发电机组、直流系统、电能等变电站各种监控对象的实时遥信米。、遥测、遥脉冲、GPS时钟信号和频率等，并根据变电站接线模型中监控回路的位置，自动刷新实时数据库并通知相关功能模块完成相关的同步更新职能。

2、标准控制接口函数；

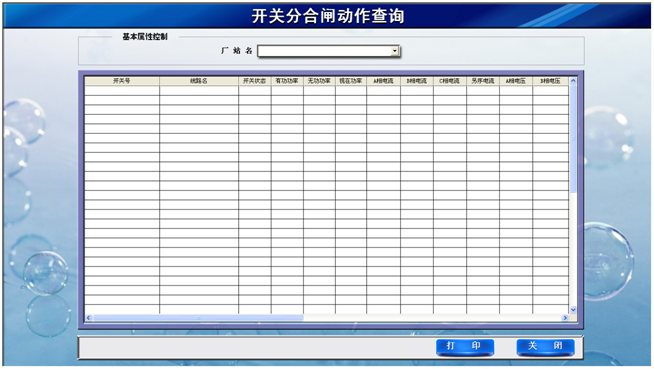

提供开关分合闸控制、变压器分接调节控制、补偿电容投切控制、设备分合闸、备用电源投切、信号复位、隔离开关分合闸等自动化及人机交互处理功能。

3、强大的遥控功能；

ZHK-3000根据部级标准提供遥控协议和国际标准协议，如CDT、/104、数据转发和遥控/遥控/遥控/复位功能，适用于各种通信通道（载波、扩频、光光纤），提供TCP/IP端口、UDP端口和串口的信息访问和输出方式，满足双机或多机冗余的转发方式，可完全替代传统遥控RTU的功能。

4、声变电站SCADA监控功能；

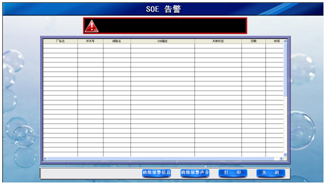

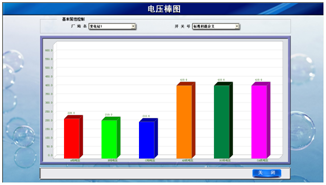

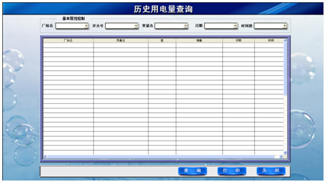

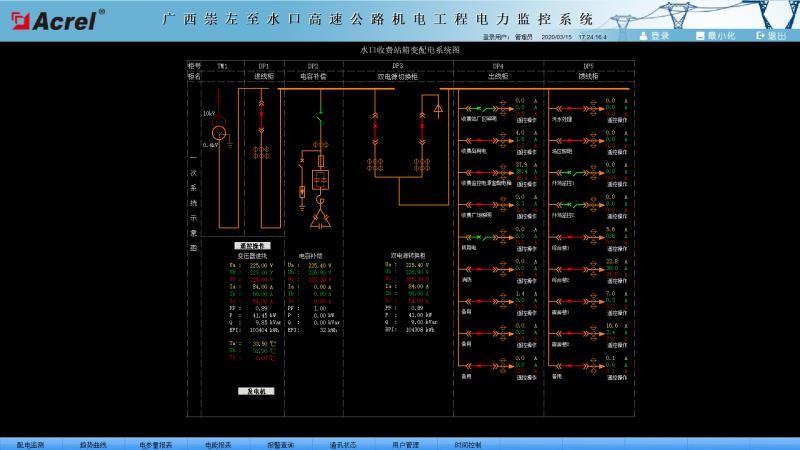

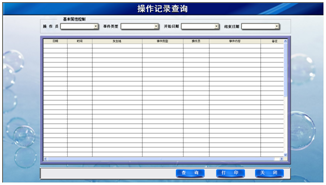

提供主接线、设备运行状况、柱状图/饼图、实时/历史/负载曲线、语音报警/事故推送屏、SOE报警/记录/查询、历史信息查询、运行日志记录/查询/在线打印，各种统计分析报告等

5、高级变电站控制功能；

提供变电站无功优化控制（VQC）、小电流接地选线、电容定时投切等控制模块，基于17区图和多种运行模式，无需编程。

6、灵活的系统架构，便捷可靠的数据服务；

可以满足小型低压级变电站综合自动化单机应用的需要，也可以满足大型高压级联网单机和双机应用的需要能耗监测管理系统，无需专门的网络知识。

系统提供丰富的应用功能，实现相关数据的采集、监控、提取、处理和维护。相应的功能可以生成灵活的报表和曲线、报警提示和历史/实时数据浏览、分析界面、设备账号和操作日志管理等，并提供与外部网络共享实时数据的开放接口。

7、强大的后台语言和完整的系统工具。

ZHK-3000高效的后台语言编程功能可有效满足系统的特殊运算需求，如变电站及线路的P、Q积分运算、变电站及线路的功率因数运算、功率求和运算、用户自定义控制等职能。关联阻塞操作、查询条件智能计算等

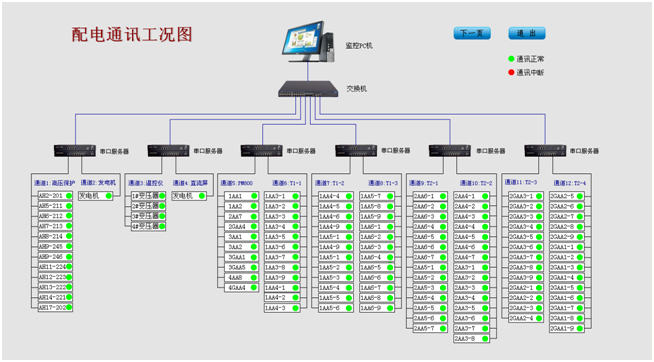

ZHK-3000系统提供完善的辅助工具，方便用户对系统进行监控和管理，如厂站通讯监控管理、网络服务器通讯监控管理等。

主要性能指标：

1) 系统容量

ZHK-3000标准配置最多可连接255个通道，每通道综合终端设备数量最多为65535个（具体限制由通信协议决定）

历史数据保留期：>3年

系统网络：单机、双机、单网、双网。

2) 实时指标

来电屏幕响应时间：1s-5s

遥测传输时间：≤2s

遥信传输时间：≤3s

位移响应时间：≤2s

遥控响应时间：≤3s

SOE站间分辨率：≤5ms

故障隔离和恢复供电时间：≤60s

3) 系统可靠性指标

CPU负载率：正常

系统平均故障间隔时间 (MTBF)：20,000 小时

系统可用性：>99.99%

遥控精度：99.99%

遥信精度：99.99%

遥测综合错误：

4) 运行环境

, 赢7、。

CPU频率：1G及以上

内存：1G及以上

硬盘：100G及以上1G

环境温度：0℃-70℃ 相对湿度5%-95%
