关键词：一个；大型公共建筑；能耗监测系统；ACREL-5000; 多功能仪表。

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。A集团有限公司是国际知名的造船企业。可为用户提供从产品研发、设计、施工、到维护保养的全生命周期服务，改装和绿色拆解。还汇聚了军工、民用船舶、海洋工程装备、船舶修拆、重工等5大业务板块的装备制造企业集团。

该系统是为了实现办公楼和单位的总用电量。对各建筑物、各单元的用电量计量，考虑在各变电站的低压出线回路中安装三相多功能电力监测终端，进行计量、监测和数据积累；对于没有单独低压出线回路的建筑物，在主进线侧安装一个三相多功能电力监测终端，进行测量和监测。

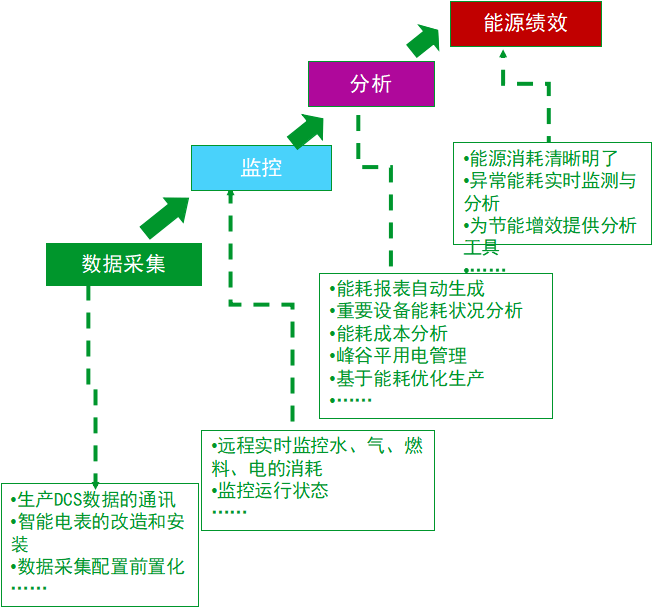

2 系统架构

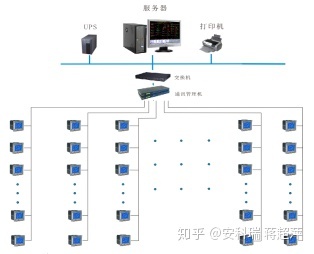

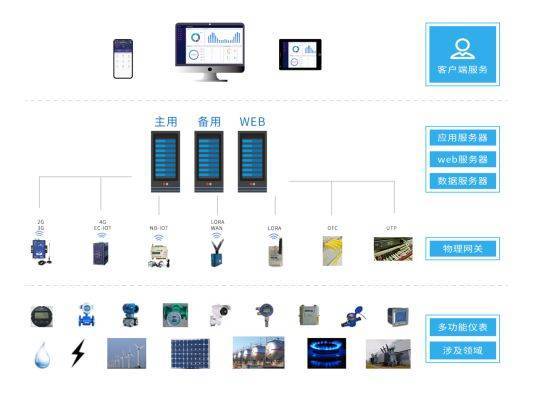

Acrel-5000建筑能源管理系统根据项目现场的实际情况联网。整体网络结构采用屏蔽双绞线直接连接到监控值班室的采集器，然后通过网络将数据上传到服务器。系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。某项目现场设备分布情况如下：79台；

能源管理系统的设计与应用

3 系统软件模块综合能耗显示

能源管理系统的设计与应用

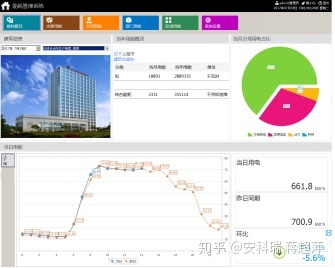

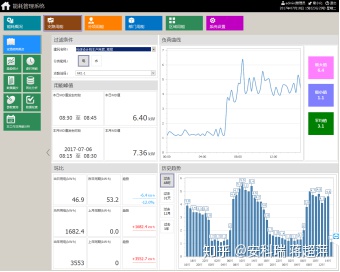

Acrel-5000能源管理系统登录*进入主页面，主页面显示楼宇图片、楼宇基本信息、楼宇当月用电量饼图及各种能源消耗情况。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。支路能耗概述

能源管理系统的设计与应用

Acrel-5000能源管理系统可以根据分类能耗的分支名称查询能耗，显示当日当月用电量峰值（电能对应大需求值），能耗当日、当月用电量、当年用电量及昨天、上月同期、上年同期用电量对比；过去 48 小时、31 天、12 个月和 3 年的能耗以条形图显示；曲线图显示15分钟内的负载能耗趋势（功率表显示功率曲线能耗管理系统方案，流量计显示流量曲线），并显示当前值和 15 分钟内的值。分支能量

能源管理系统的设计与应用

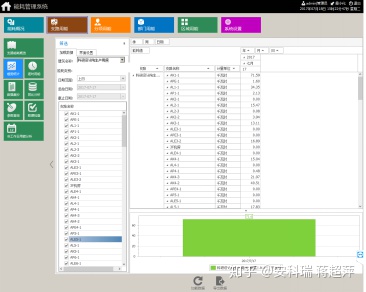

Acrel-5000能源管理系统可以统计一定时间段内各分支机构的日、周、月、季、年能耗。选择要查询的分支，点击“加载数据”，查看各分支的能耗趋势。可根据已有的日期或自定义时间进行查询，并以图表的形式显示分行总能耗。各项目能耗概览

能源管理系统的设计与应用

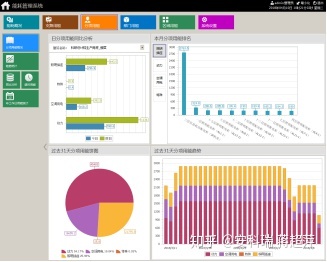

Acrel-5000能耗管理系统可进行能耗统计并按分项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；

能源饼图显示过去31天各子项的能源消耗比例；堆叠图展示了过去31天各子项的能耗趋势；

子项能耗排名图显示了所选子项对应的能耗值排名前 10 位的分支。

能源消耗（按项目）

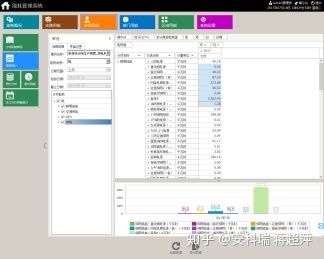

Acrel-5000能耗管理系统可以统计一定时间段内各子项的日、周、月、季、年能耗。选择要查询的分支，“加载数据”在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间进行查询。这里的分支都是通过基础数据中的分类和子项来配置的，默认查询的是当月的能耗。

能源管理系统的设计与应用

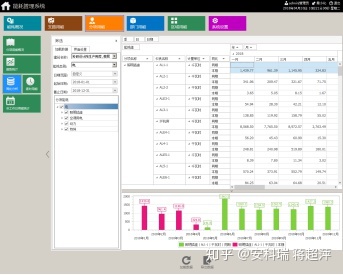

能耗数据同比分析

Acrel-5000能耗管理系统可对各类（电、水、气）及主要耗能设备的能耗进行去年同期值和上月同比值的分析，检查节能效果，根据分析结果实施节能。绩效考核、节能目标修订。

能源管理系统的设计与应用

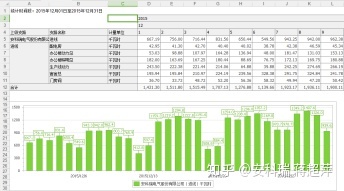

图表导出 Acrel-5000能源管理系统可以将分析结果、绘制的图形和表格导出到Excel。

能源管理系统的设计与应用

用户管理

Acrel-5000能源管理系统的用户权限管理采用分级模式，系统管理员、后勤管理人员、设备维护人员三级，并自动记录所有操作的事件并带有时间戳，可建立良好的防事故措施。为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据他们的权限被分配某些特征。这些特征定义了每个操作员对系统和各种活动的应用范围，如用户名、密码、操作权限和操作范围等特征。

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。；为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后能耗管理系统方案，将启用区域能耗分析功能模块。

4 展望

根据对某项目能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。

4.1 建立建筑能耗计量体系，掌握建筑能耗情况，发现能耗黑幕，使节能改造更有针对性。

4.2 选择节能设备（变频器、热回收装置）。

4.3 再好的节能设备，即使不能控制浪费，也达不到节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

4.4 通过能耗监测系统提供的同比分析数据对节能改造结果进行量化，最大程度地展示节能效果。

5 结论

公共建筑是节能的主要参与者。做好某项目的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。

​
