摘要：平台利用BIM模型和互联网技术对地下综合管廊进行综合管理，实现管廊系统的综合管理。基于互联网技术，利用BIM和互联网技术将机电设备、通风设备、排水设备、门禁、照明、视频监控、综合布线等集成到一个统一的平台中，并与消防系统和指挥系统。该系统的主要目的是基于BIM和互联网对管廊及其内部设备的全生命周期进行管理，从而实现和保证管廊工程的高效可靠运行。
一、平台设计说明
该平台利用BIM模型和互联网技术对地下综合管廊进行综合管理，实现系统的综合管理。基于互联网技术，将机电设备、通风设备、排水设备、门禁、照明等、视频监控、综合布线等利用BIM和互联网技术集成到一个统一的平台中，可以紧密联系与消防系统和指挥系统相协调。该系统的主要目的是基于BIM和互联网对管廊及其内部设备的全生命周期进行管理，从而实现和保证管廊工程的高效可靠运行。
该系统不仅解决了项目中必要的设备控制问题，而且通过有效的系统集成，实现了各个监控子系统和智能设备的信息集成和信息共享，极大地发挥了这些系统和设备的作用。将综合管廊信息化提升到一个新的水平，为综合管廊的运行、维护和管理提供先进的平台，更好地发挥管廊工程的功能。
BIM运维平台的应用场景涉及运维的方方面面。它是管廊中的顶级应用平台，与管廊中的各种系统相连。在此基础上，可以集成更多的信息和应用。
BIM是一个具有非常高可见度的集成平台。与传统系统结合后，可大幅提升原有系统的应用度，并通过与互联网和BA系统的融合，结合自身3D模型浏览的优势，创造更多有价值的用户经验。而且，随着BIM技术的广泛应用，基于BIM结合互联网的运维方式，必将为综合管廊的管理者提供更好的管理手段和体验。
二、系统优势
设计师将综合管廊中的管廊、管线、机电设备等相关IFC信息的BIM模型导入BIM平台，信息和系统可以电子化集成交付给用户，用户做需要应用的时候不需要阅读图纸，可以直接通过基础信息直接获取对应的空间位置和相关属性信息。
设备信息管理功能提供方便快捷的查询、编辑、分析工具，以及列表、图表等综合报表功能，供运维人员查询设备信息、修改设备状态、追溯设备历史。
维保管理功能为运维人员提供了机电设备的维保管理平台，提醒设备所有者何时、进行什么维修，或者哪些设备需要更换新型设备等. 此外，还包括维护、维护日志和备忘录等。
运维知识库功能提供综合管廊相关设备操作规程、培训资料、模拟操作等运维知识。运维人员在遇到运维问题时，可以根据自己的需要快速查找和学习。
对设备进行远程控制，将原本独立运行和运行的设备聚合成统一的平台进行管控。一方面了解设备的运行状态，另一方面进行远程控制。例如：远程监控采集获取风机、水泵、配电设备、井盖系统等相关设备的运行状态，是否正常运行，通过控制远程开启或关闭照明系统。
内部空间设施的可视化。原集成管廊的相关信息存在于二维图纸和各种机电设备的操作手册中。当需要使用时，专业人员应自行查找和了解信息，然后据此对管廊做出适当的决定。行动。使用BIM，建立可视化的3D模型，从模型中调用所有数据和信息，给出各个系统和设备的空间位置信息，将原始数字或文字表示成3D图形位置，一方面很容易找到，另一方面看也更直观，更形象。
运维数据的积累和分析。运维数据的积累对管理具有重要价值。数据可以用来分析当前的问题和隐患，数据也可以用来优化和改进当前的管理。例如：获取电表的抄表状态，累计一定时间段的能耗。
在发生重要客人来访、临时活动，甚至发生火灾等情况时，管理人员可以通过BIM平台及时进行演练、人员指导、人员调配，关闭附近设备，并及时启动相关区域的系统。
该平台可为综合管廊管理人员提供设备故障后的应急管理，省去大量重复绘图和绘图工作，并利用射频技术或二维编码技术以及多维可视化BIM平台进行信息动态展示和查询分析。通过该平台，运维人员可以快速扫描查询设备的详细信息，定位故障设备的上下游部件，指导应急管控。此外，该功能还可以为运维人员提供方案分析，比如还有哪些设备会受到主阀控制的影响，
三、建设目标
BIM技术的应用使得覆盖管廊全生命周期成为可能。综合管廊建成后，通过继承设计和施工阶段生成的BIM竣工模型，利用BIM模型优越的可视化3D空间展示能力，以BIM模型为载体，将各种碎片化、分散、碎片化的信息数据，包括管廊的基础信息、消防、安防、能源、设施设备等，进一步引入管廊日常运维管理功能，形成管廊运维管理。基于BIM的管廊空间和设备。
管理人员可以通过3D平台更加直观、清晰地了解工程信息、实时数据、历史数据等相关信息，最终完成模型向运维管理平台的转化。这项创新将对综合管廊的全生命周期管理起到革命性的作用。同时，在智能管廊的运维过程中，管廊的运维靠的是先进的信息化管理系统，而不是靠个人能力。通过长、宽、高、时间、成本、设施等6D维度，以管廊生命周期历史信息为运营主轴，
4. 系统要求
l 支持国际标准IFC和市场主流BIM数据格式；
l 支持网络环境下C/S、B/S和云服务的运行；
l 具备物联网、视频监控、智能控制等异构系统的集成能力和接口；
l 支持个性化应用功能模块的定制开发；
l 支持移动终端iPad和智能手机的应用。
5.平台框架

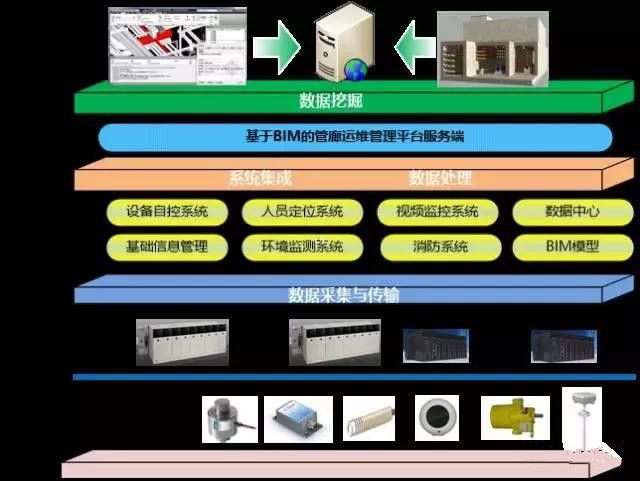

图1 平台框架
该平台采用面向服务的架构（SOA），支持应用程序作为链接服务。可以使用不同的技术来组合和提供不同的服务。平台根据需求将服务组装成按需应用，并相互结合，完成特定的应用服务，使应用服务能够适应不断变化的形势和需求。
数据采集与传输：从仪表、设备、传感器读取相应的数据，通过数据采集PLC将读取的数据上传至数据采集服务器。
采集数据的处理：对于采集的数据，采用特定的算法来保证原始数据的完整性和准确性。通过采集到的数据，通过相应的系统转换相应的数据信息，并存储在相应的数据库中。该阶段主要包括数据预处理、数据拆分和数据计算。
数据挖掘：通过服务器，将获取的数据库中的数据通过导入的BIM模型进行整合，集中展示。
6.平台架构

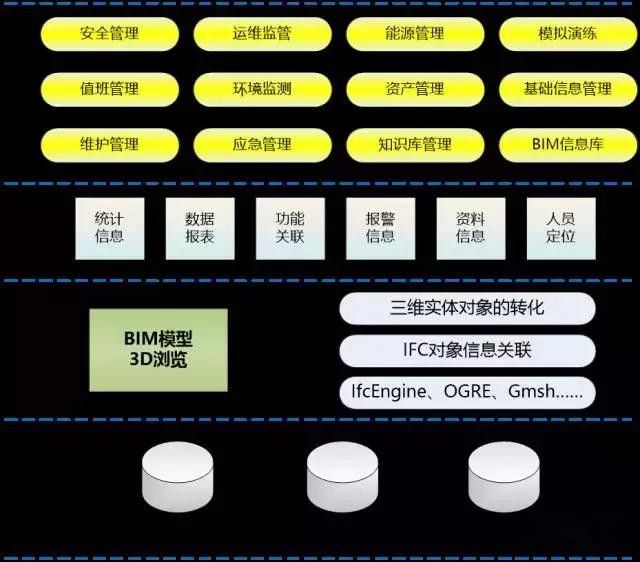

图 2 平台架构
综合管廊运营期，融合互联网技术，内置BIM管理系统，平台构建物联网监控管理系统，将物联网现场采集的数据信息上传至服务器进行管理，平台可以随时调用物联网数据。用于应用程序管理。BIM综合管理平台与物联网在数据层面和应用服务层面进行技术融合。
在整个解决方案的构建中，整体构建思路分为四层：
第一层是数据层有基于bim的能耗管理吗，是各种数据信息，包括BIM模型数据、安防消防数据、能耗测量数据、设备参数数据，以及设备运维数据、报警信息、设备运行过程中产生的数据等。设备运行和维护。各种相关报道。
第二层是显示层，是系统的功能模块。BIM模型可以通过3D浏览查看。单击 BIM 模型中的相应组件，可以浏览浏览对象的各种数据。
第三层是服务层，将数据信息与展示层结合起来，反映和提醒系统中相应的各种功能、重要信息和待处理信息。
第四层是管理层。基于BIM平台，将管理流程与控制流程有机结合，实时运行数据为管理分析和决策提供依据，从而使管理系统科学调度资产安全运行、高效、经济，形成良性系统。循环。

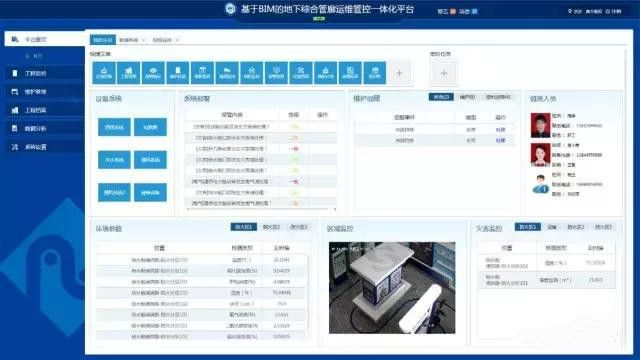

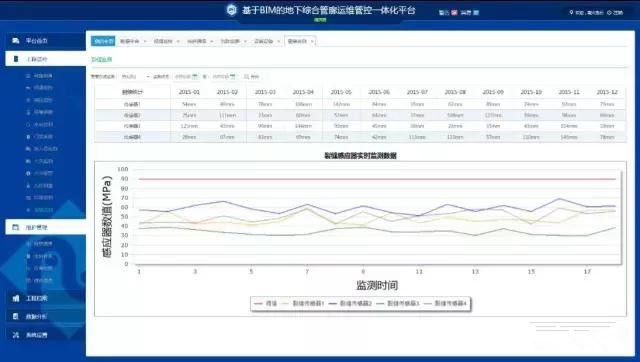

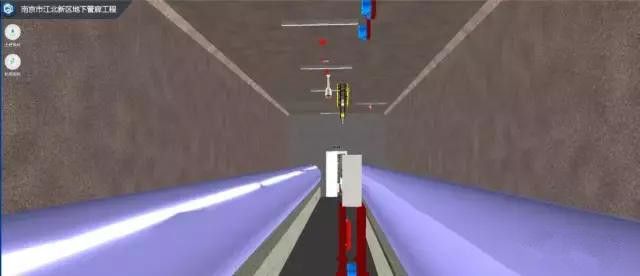

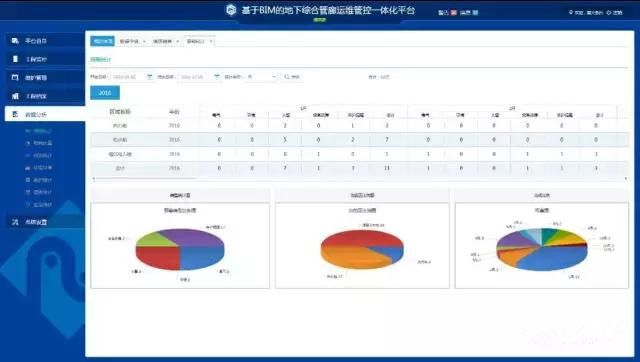

7.平台展示
