前言
今年以来，能源消费总量不断攀升，对资源的需求不断增加。建筑能耗，特别是大型公共建筑的能耗，占城市总能耗的比重很大。因此，如何对建筑能耗进行有效监测和分析，对大型建筑进行智能化、节能管理，降低日常运营能耗成为各大企业主要关注的问题。
采用自主研发的HT可视化产品，构建轻量化建筑全集成能源可视化管理系统。通过2D、3D等可视化方式，对建筑能耗进行及时跟踪和有效管理，从而提高节能工作的管理水平，实现节能降耗。能源、供需互动的多种能源耦合目的，实现能源的集中监控、管理和分散控制，包括配电照明、空调、供暖、建筑给排水等。

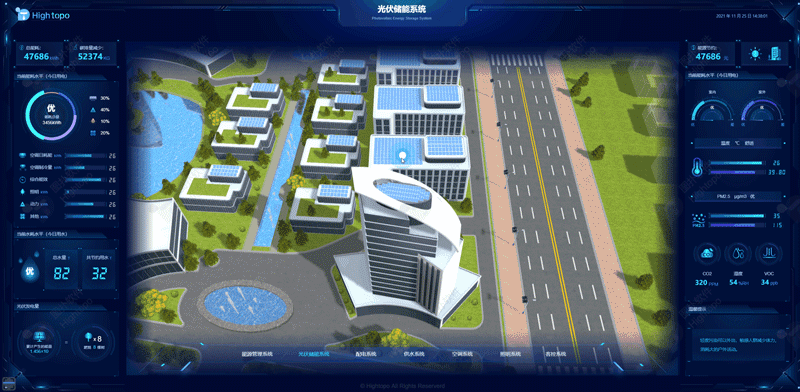

显示结果
基于Web的管理平台，系统在开发过程中采用模块化的思路，即各个模块独立开发再集成，减少循环依赖和耦合。这样，对各个计量点进行统一监管，优化楼宇管理模式。一方面发现设备运行效率低下或相应占地面积，另一方面发现异常能耗，降低峰值用电水平，并根据数据分析给出合理化建议。

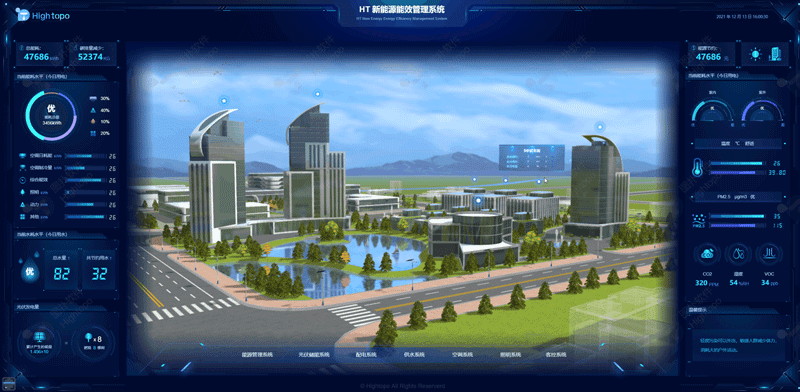

基于响应式布局设计，用户可以在不同环境下通过浏览器访问3D可视化系统，具有很强的灵活性和更好的页面体验。
右侧2D面板设置了2种不同的天气模式，可以切换查看不同时间段的场景变化。还设置了3D建模写实场景和线框搭建两种可切换风格，可根据客户和项目需求定制设计。
系统分析主界面系统
能量介质以两种方式向用户展示当前的介质消耗，一种是系统划分，一种是空间划分。用户再次点击可以显示每个子系统或每个设备的能耗。
环境数据可视化
利用无线传感器采集环境变量，包括室内外温度、湿度、CO2浓度、VOC浓度、PM2.5浓度等，并根据天气分类，实现不同环境下的自我更新，并提出光伏、风电等储能系统。可以优化程序。
当遇到暴雨、大风等恶劣天气时，管理部门可以立即下达指令，采取能源供应对策。
能耗信息可视化

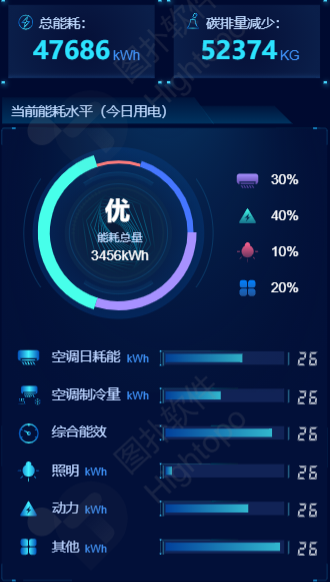

左侧的 2D 可视化面板显示关键指标。通过对空调、照明和特殊频道的耗电量进行统计，实时更新后台数据，监控楼宇的能耗情况。生成各种分析报告，为节能优化改造提供可靠依据。
在宏观使用场景下，将更加关注电能和水能的整体数据。可以点击面板左上角的按钮进行交互，选定区域会显示水电系统架构示意图，帮助业务人员全面了解用户需求和业务流程。

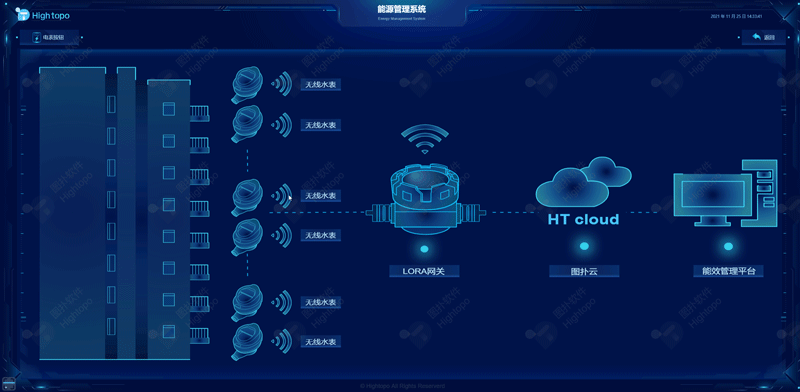

供水设备可视化
核心系统通过后台数据接口实现设备自动装卸，智能控制和管理给排水系统中的所有管线、设备和构筑物，结合二维视图查看关键信息能耗监测管理软件，全面掌握水系统运行情况各种楼层无线水表、LORA开关、能效管理平台等设备确保供水系统安全高效运行。
电源设备可视化

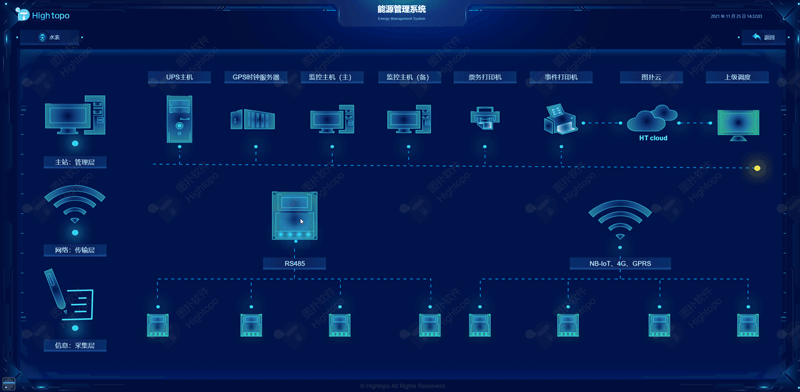

HT采用自主研发的2D和3D可视化引擎，对楼宇供电系统进行智能改造，形成自我管理系统，让每一个细节都能实时交互反馈。包括传感器、智能物联网GPRS/4G/NB-LOT，以及大数据系统平台设备信息，实现了随时随地，甚至在手机上都可以查看的2D配置效果。通过收集国家、省、市相关限电标准，汇总综合数据，对超限电设备进行实时预警。
光伏储能系统
光伏储能在实际运行过程中容易受到天气、温度、湿度等多种因素的影响，导致光伏发电间歇性和电网功率随机波动。通过卫星影像和现场取景，进行场景搭建，数字孪生多环境场景下的光伏储能系统。集成储能设备，对接环境数据和TN-S供电系统数据，为负载提供持续稳定的供电，提高系统工作效率和供电可靠性。

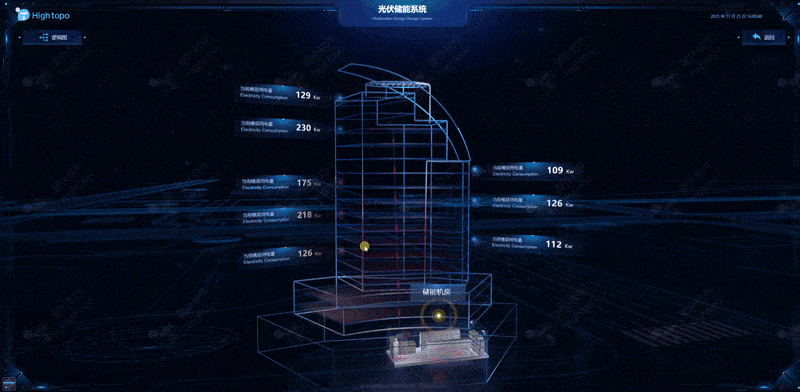

储能信息可视化
该场景以科幻线框风格呈现，突出了储能设备的模型。监控各楼层运行的储能设备和实时电量，结合后台数据的实时更新，形成知识库，在需要时释放储能。
光伏发电过程可视化

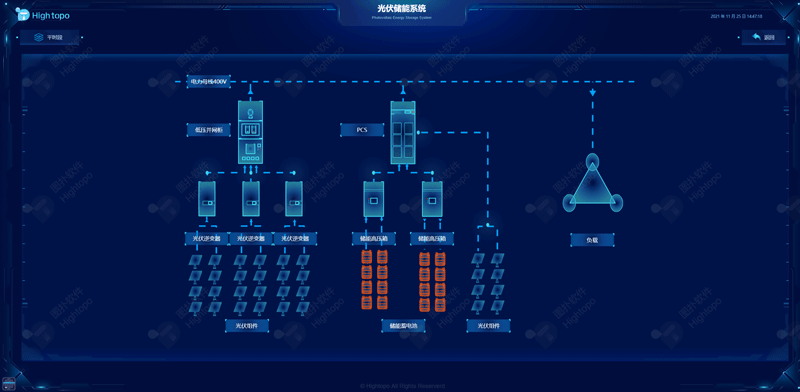

HT支持2D轻量化模型构建的光伏储能监控场景。结合光伏发电原理和储能模型，将太阳能电池板（组件）、控制器和逆变器三大部分以逻辑图的形式呈现，帮助管理者理清光伏的运行脉络发电。这样，输出能量平衡调整和综合分析可以保证光伏供电的可靠性，提高阴雨天停电事故的应急效率。
分发系统
电流分布演示
供电系统一般与主楼同时建设，存在设备老化、安全隐患多、智能化程度低等问题。该系统以某楼宇的供电系统为背景，模拟楼宇中配电设备的应用场景。在页面的开头，以线框图的形式展示，线条的流动表达了电流从地下配电室到各楼层、到每台设备、再到供电的全过程。

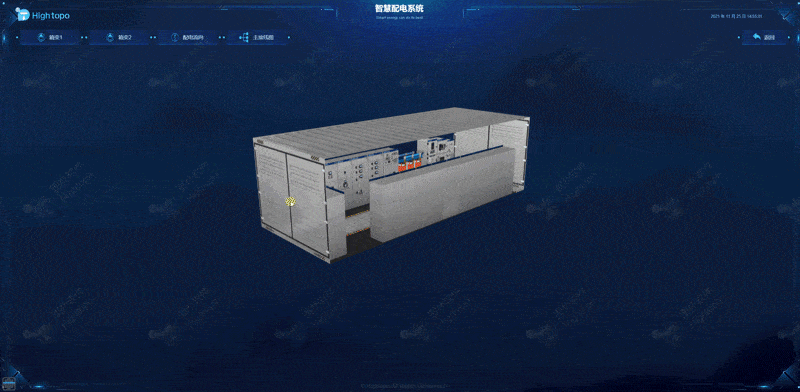

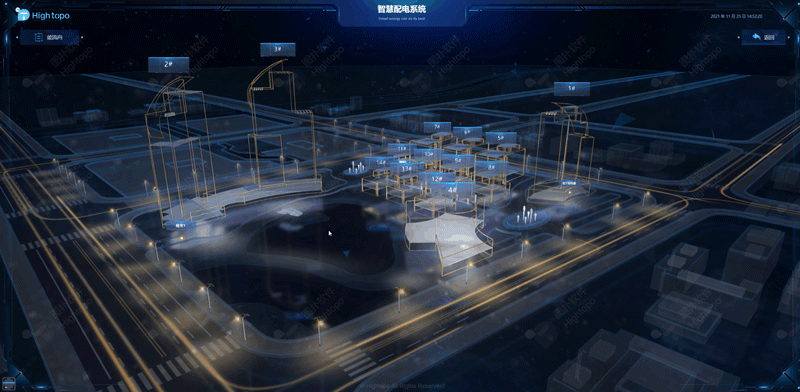

地下配电室的可视化
配电室是指低压负荷的室内配电场所，主要为低压用户分配电能，并配备中压进线、配电变压器和低压配电装置。地下配电室外观根据建筑工地鸟瞰图、CAD图纸、设备三视图等数据高度还原建模，通过HT实现交互式Web 3D场景。配电室设备可以响应交互事件。当发生短路、漏电等情况时，能及时发出报警信号，主管人员实时发现，及时修复，杜绝火灾等安全事故，

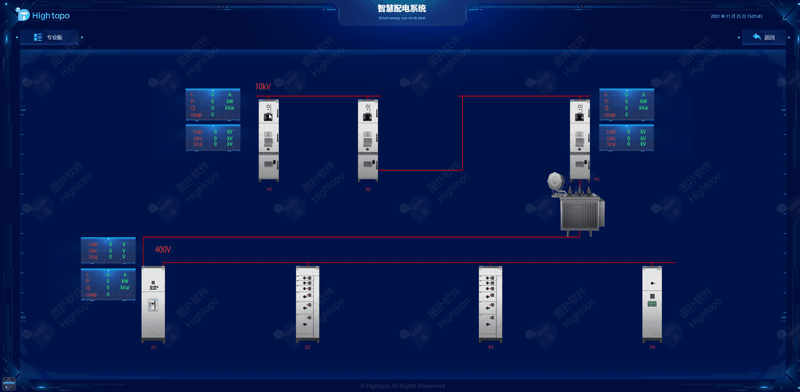

接线图演示
一种简化的二维组态方式，实现配电室关键工艺流程上的设备连接。一方面可以监控重要设备的工作状态；
供水系统
水流演示
供水系统是指水库、水泵、管道和其他工程的综合体，需要按照一定的质量要求供应不同的水部门。系统采用模块化思想，具有统一、全面的地址空间类型和信息模型。动态线表示由供水管供应的水库中的全部水流。

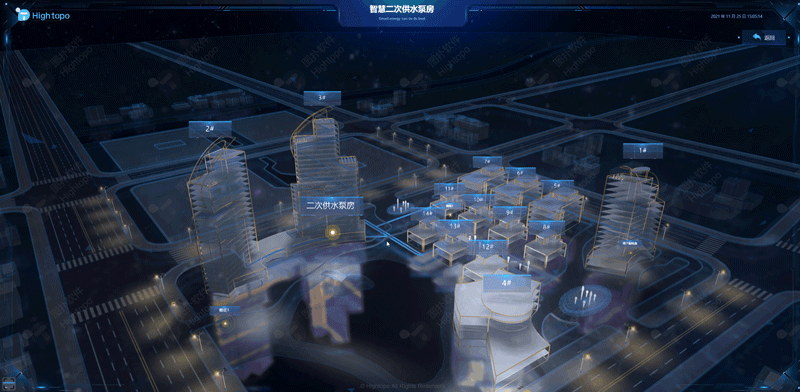

给水泵房的可视化

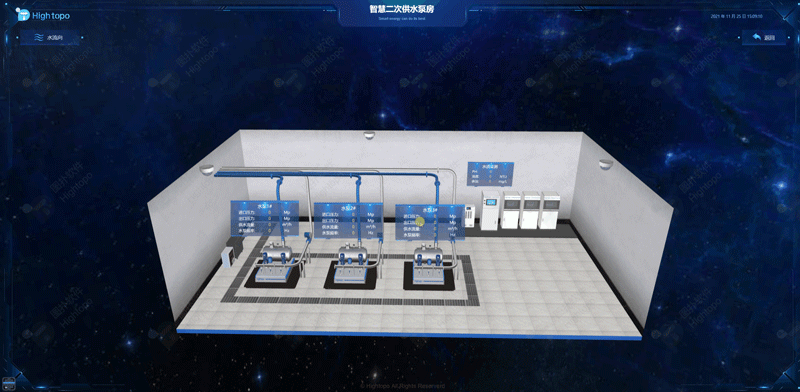

CAD图纸可导入HT系统，快速搭建立体场景，等比例还原二次供水泵房。实现供水流量、水泵频率、进出水压力、水浊度、pH值、余氯等统一管理，满足用户对水质、水量、水压的需求，解决用水难题供水系统实际运行的需求变化。、停泵等事故，保证商场和企业的正常运营。

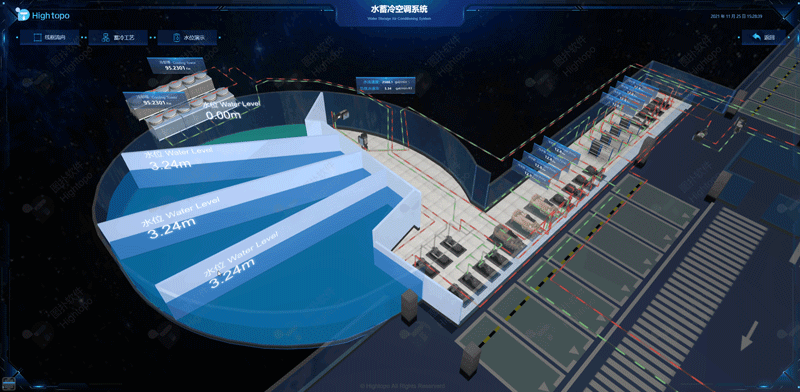

空调系统

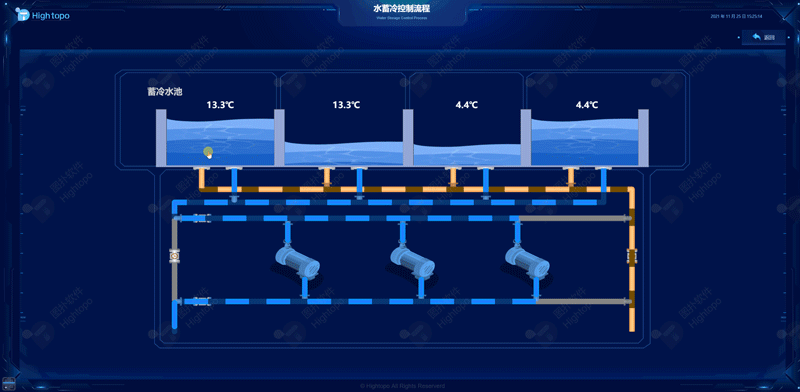

水冷控制过程演示
蓄水技术将夜间电网多余的谷电与水的显热结合起来蓄冷，在用电高峰时段利用储存的低温冷冻水为空调提供制冷。日。系统整合后台图表数据，在HT for Web产品上应用Web配置，构建二维配置冷库流程，演示实现可视化系统数据监控维护，节省设备投资，实现“小马-绘制的购物车”。
冷却流演示
红色动态线展示了水冷系统的功能线，并融合电力线载波技术，构建现场功能动态。实现应急功能，提高空调系统的可靠性，上班前启动时间短，仅需10～15分钟即可达到所需温度。在实际的“谷峰使用”中，空调制冷可以节省大量的空调电费，降低工厂的生产成本。
水位演示
利用云计算、互联网、GIS等技术远程监测水位、水流速度、负荷流量、冷却塔能耗等参数，获取水位变化的完整变化规律，并将其转化为尽可能将电信号传输到计算机。减少各种设备的装机容量，提高主机效率，充分利用冷库设备的优势，降低系统能耗。
照明系统

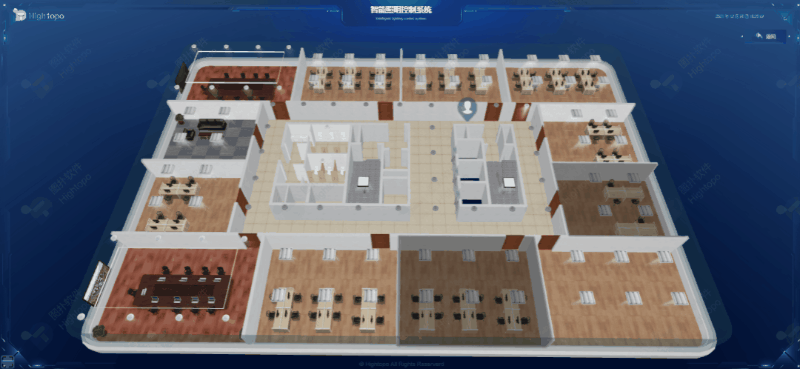

设计师使用3D软件建模，通过HT解析obj和mtl文件，生成3D室内灯光场景。结合智慧园区可视化平台，可根据天气实时调整照明时间和亮度。按住鼠标左键可以平移和翻转场景。，从而调整视角，缩放鼠标滚轮，更清晰地显示照明问题的空间位置，方便工作人员处理照明设备的维护。

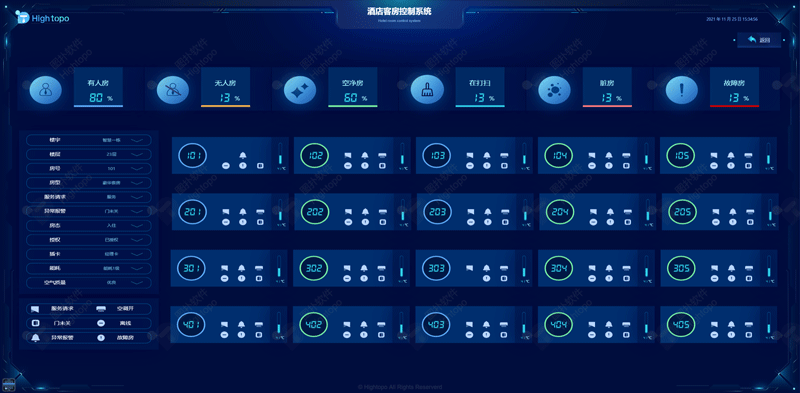

访客控制系统
HT可视化技术采用B/S架构，酒店员工可通过智能手机或PC、Pad打开浏览器，随时查看客房状态和设备状态，减少管理漏洞，提高客房收益。
安全信息可视化
随着酒店的快速发展，日益复杂的经营环境也带来了一系列的安全问题。该系统基于UWB定位基站，连接移动门禁等设备的预警信息和设备功能，可即时向工作人员发送预警信息。工作人员可根据系统快速定位诊断能耗监测管理软件，及时提醒客户关门，杜绝安全隐患。
节能监控可视化
利用系统提供的智能算法，自动给出每台空调的最优功率，保证客户的舒适度，同时优化空调的风量，降低能耗，实现科学应用有效的冷却和加热。

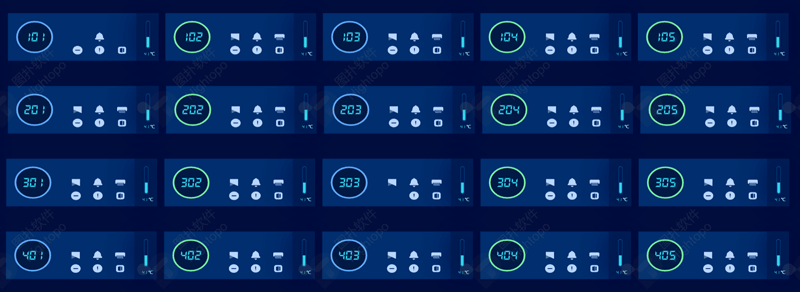

房间数据可视化
结合完善的预订功能，系统可以防止满房的重新预订。为时刻保障客房卫生安全监管，可将CAD图纸导入HT平台，连接后台数据接口，与卫生、故障等同步动态更新。当触发故障预警时，系统可以立即以报警的形式通知前台工作人员，并迅速安排工作人员协助清洁和修复客房故障。
实现价值
为绿色制造做出新贡献
太阳能作为一种可再生能源，具有消耗后可回收补充、不产生污染物或产生很少污染物的优点。通过智能化、可视化手段，进一步发挥能源优势，构建绿色制造体系，推动传统产业的质量、效率和动力变革，为能源整体发展和绿色结构贡献力量。
全面节能
全集成能源管理系统可全面采集供电、照明、空调、供水等各学科的能源消耗数据，使能源消耗直观、清晰、透明，也便于分类统计。使整个运营管理人员能够更全面、及时地掌握建筑物的能耗情况，确保系统能够在最佳节能状态下运行，获得节能效益
总结
图普软件作为国内领先的可视化管理平台，以整体设计为核心，以能源监控管理为手段，为现代建筑提供从诊断到改造的一整套建筑节能整体解决方案。随着国家对新建建筑和既有建筑节能要求的进一步提高，我们努力将先进技术应用于国内大型公共建筑、体育场馆、酒店、校园、医院等领域。为双碳目标做出贡献，彰显责任感。
更多行业应用实例请参考图谱软件官网案例链接：
