摘要：采用多功能仪表DTSD系列。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。配电电路的用电量通过Acrel-5000能耗管理系统实现。能耗监测和统计分析。
关键词：大型公共建筑；能耗监测系统； ACREL-5000;
1 简介
近年来，多项建筑节能管理标准和指南、重点用能单位能耗在线监测管理标准相继出台，能源利用效率越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗及节能提供数据支持。
2 设计依据
GB 50052《供配电系统设计规范》
GB 50054《低压配电设计规范》
GB/T 50063《电力装置用电测量仪表设计规范》
DL/T 448《电能计量器具技术管理规定》
3 项目概述
济南轨道交通R3线一期工程控制配送中心控制配送中心位于R3一期工程奥体中心西站北侧连接地块。场地西接纵九路，东接奥林匹克西路，北接横石路，南接解放东路。场地占地面积约17312.69平方米。分为地上南北两地块，地下连成一栋。仪器型号为DTSD系列多功能仪器，共274台，通过485通讯线上传至通讯管理机，通讯管理机通过网线与后台服务器连接。背景位于一楼的消防控制室。根据项目性质，设计了一套能耗系统。电表的数据通过能耗网关的串口直接采集。数据采集完毕后，按照能耗分类原则进行分析。
本项目专注于基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；监测宣传平台。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可用于与其他楼宇自动化系统进行数据转发，形成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

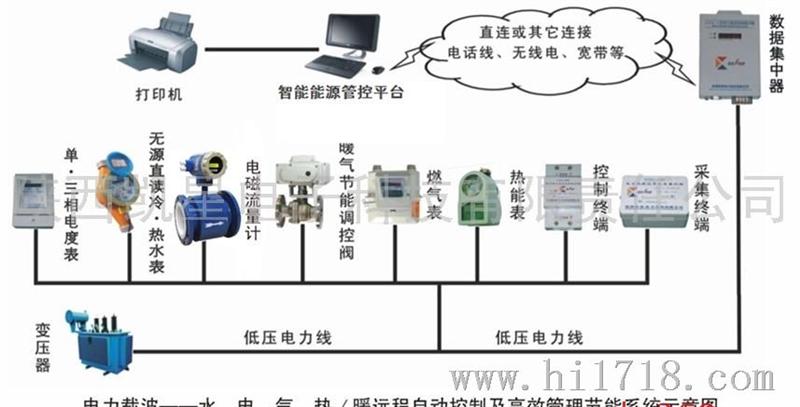

系统结构图
5个系统软件模块

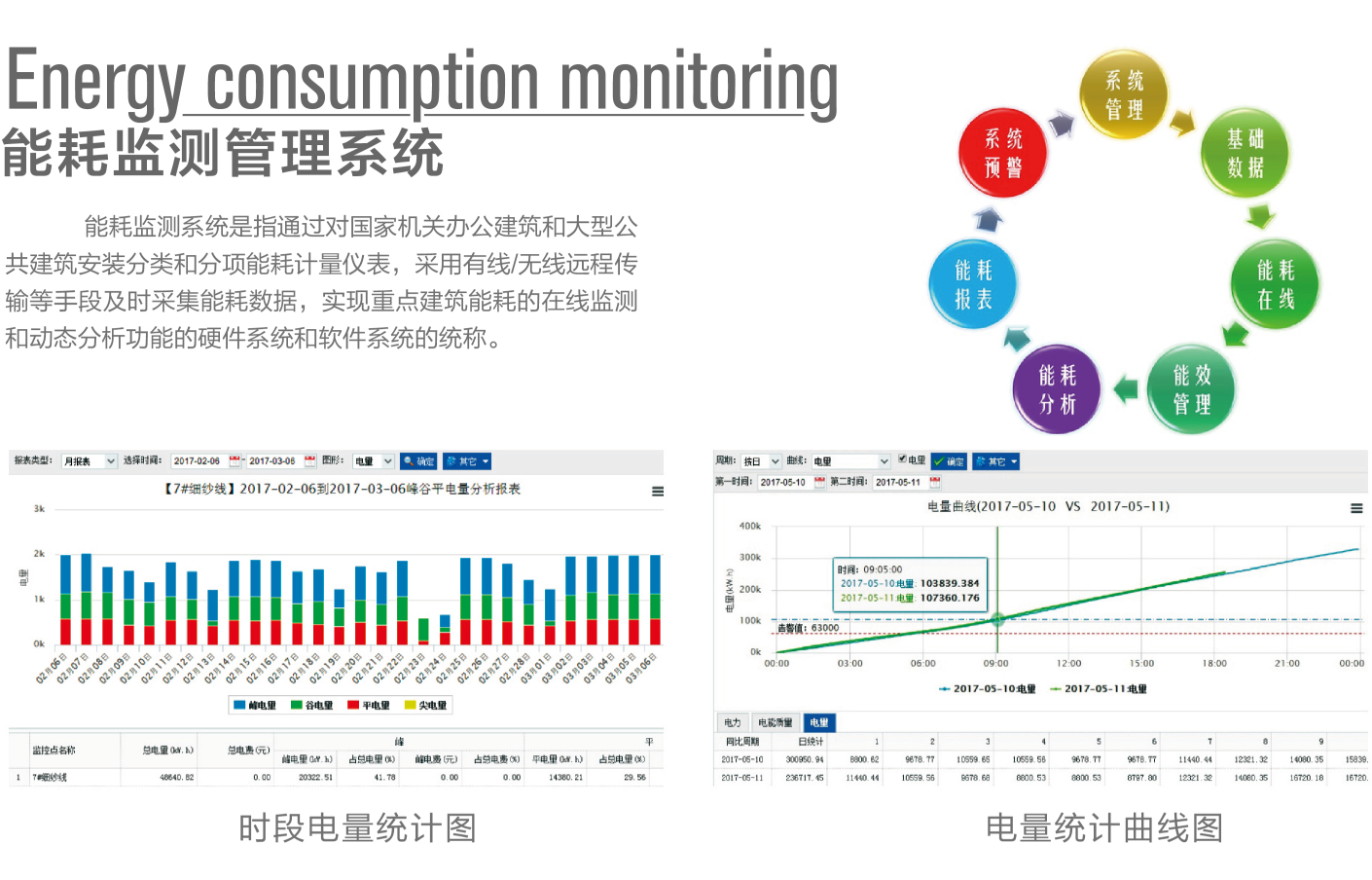

综合能耗主界面
每日能耗曲线
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
主要能耗以表计计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑机房能耗管理，可根据项目需求更换建筑图片；
分类能耗主界面
反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期的能源消耗量与上年同期及比较、增幅及增加值；
反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；
反映子项能耗的月度能量饼图；
反映一年中每个月某一类能源消耗的能源消耗的分析图；
分类能耗部门能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可以通过直方图、点线图、堆积图、饼图等各种图表展示；
统计数据可以导出到Excel；
类别能源消耗分支道路非工作日能源使用
各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
分类能耗分支的同比分析
各分支机构当年月度能耗和上年同期能耗统计；
分类能耗分支的能耗采集
查询任意两次各支路的抄表，并计算差值；
时间精确到分钟；
按时间段分类的能源消耗分支的能源消耗趋势分析
可查询任意支路在一定时间内的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与已安装的仪器和系统配置有关。查询不能跨越几个月；
数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；
数据可以导出到Excel；
子项能耗主界面
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；
配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；
配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;
为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内某用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块
前景
根据顺通楼和轨道交通R3线控制中心楼能耗运行效果分析，建立典型的能耗分析模型进行统一分析。
u 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，让节能改造更有针对性。
u 选择节能设备。
u 再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
u 节能改造结果通过能耗监测系统提供的同比分析数据量化，展示节能效果。
7 结论
大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。 10到20次。公共建筑是节能减排的重点。做好顺通楼和轨道交通R3线控制中心楼的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
