1. 预付费管理系统概念

预付费管理制度是在传统能源支付的基础上进行了改进。采用购电、用电、自动断电的模式，实现超标、充电、控制一体化，让能源支付更加便捷高效。

该系统适用于一些大集团、大物业，往往需要对多个物业环境和分散在各地的物业进行集中计费和管理，面临数据公网传输、去中心化财务运营、在线支付、总部财务关闭等复杂问题. 要求。

2. 方案设计

系统为B/S结构，主要包括前端管理网站和后端集中阅读服务。与安科瑞的预付费电表及系列、多用户计量箱系列配合，实现电能计量、电费管理等功能。另外可选择远传阀控水表，组成水电一体化预付费系统，可达到先缴费后用水的目的，剩余水用完后阀门自动关闭向上。

用户通过电表记录能源使用情况，然后通过通讯管理机上传到数据中心，由终端监控分析管理能耗费，通过移动支付获得能源使用权。

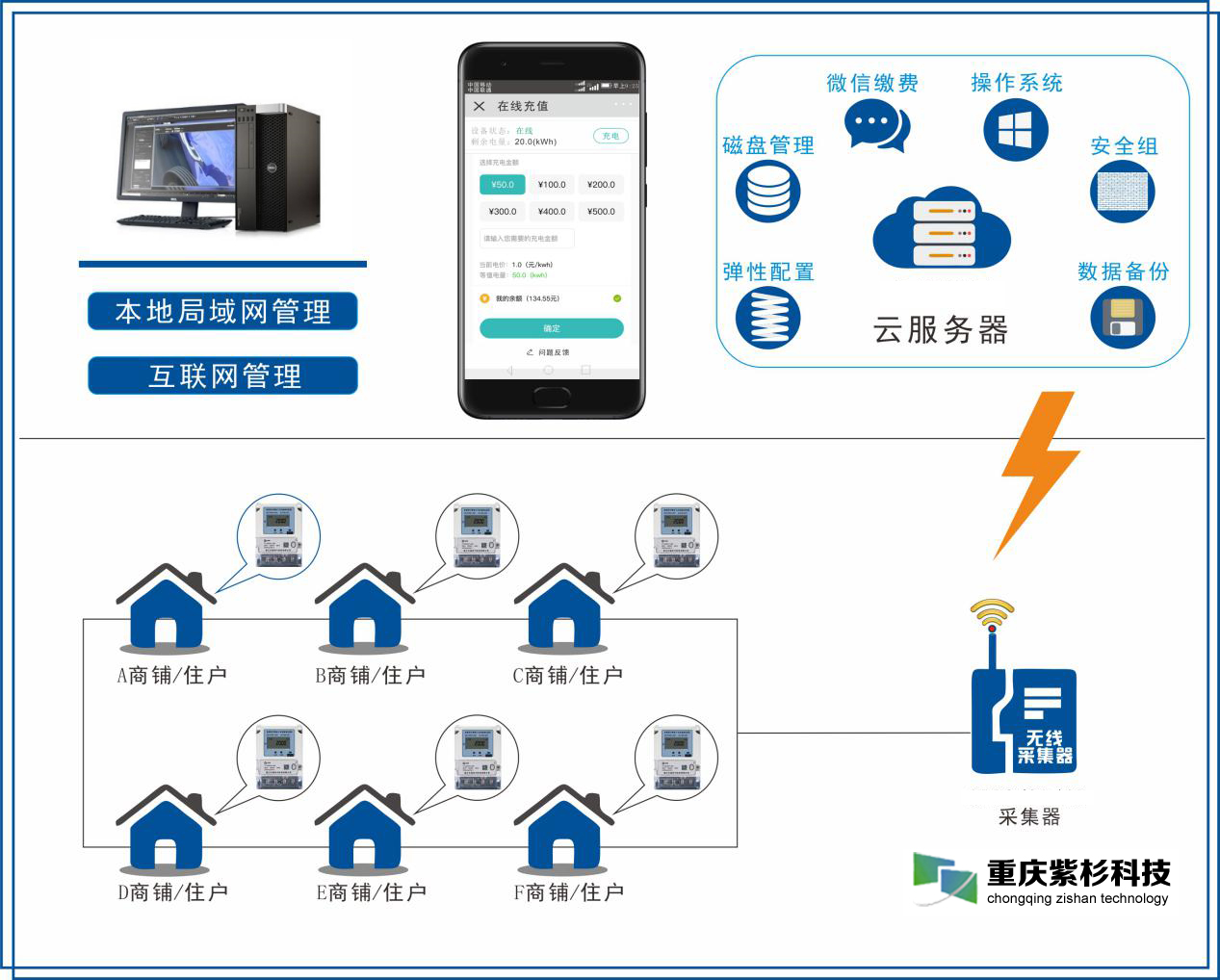

3. 预付费系统架构

(1）能效管理应用层

人机交互中心可通过大屏、PC、移动笔记本、手机、平板等可视化交互工具完成能源监测、能耗分析、对比排名、能源管理和能源数据在线上报。

(2）云服务器层

作为能源管理系统的大脑，它集成了数据服务器、接口服务器和应用服务器三个功能中心，可以处理网络通信层传输的各种数据，并进行存储、转发、分析和处理等操作。数据管理。

(3）网络通信层

现场采用RS485、以太网GPRS、4G、NB-ot.lora等传输方式，将区域内的电力采集模块连接到相应的通讯管理机；每台通信管理机都通过用户局域网与中央服务器相连。

(4）现场设备层

现场设备层负责电、水、气、热、环境参数的采集和上传。现场设备层由多功能电表、多功能电能表、智能水表、智能燃气表、温湿度传感器等采集设备组成。
