1 项目概述：
滨海文化商务中心项目第三标段位于中央大道与晋滨高速延长线交汇处。项目总占地面积62184.9㎡，分为地上写字楼E座和地下三标段车库两部分。地上办公楼E共四层，结构为钢结构，建筑面积24090平方米，建筑高度22.9m；三标段地下车库共一层，结构为框架结构，建筑面积37527.34㎡，建筑高度3.85m。
2 设计依据：
本技术规范中引用的国家和行业标记如下：
ISO/IEC 11801“综合布线国际标准”
GB 50052《供配电系统设计规范》
GB 50054《低压配电设计规范》
GB/T 50063《电力装置用电测量仪表设计规范》
IEC 61587“电子设备的机械结构”
DL/T448《电能计量器具技术管理规程》
《全国办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《全国办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《全国办公建筑和大型公共建筑能耗监测系统——建筑分项计量设计与安装技术导则》
《全国办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《全国办公建筑及大型公共建筑能耗监测系统——建设、验收及运行管理规范》
《全国办公楼及大型公共建筑能耗监测系统——软件开发指导手册》
3 项目设计：

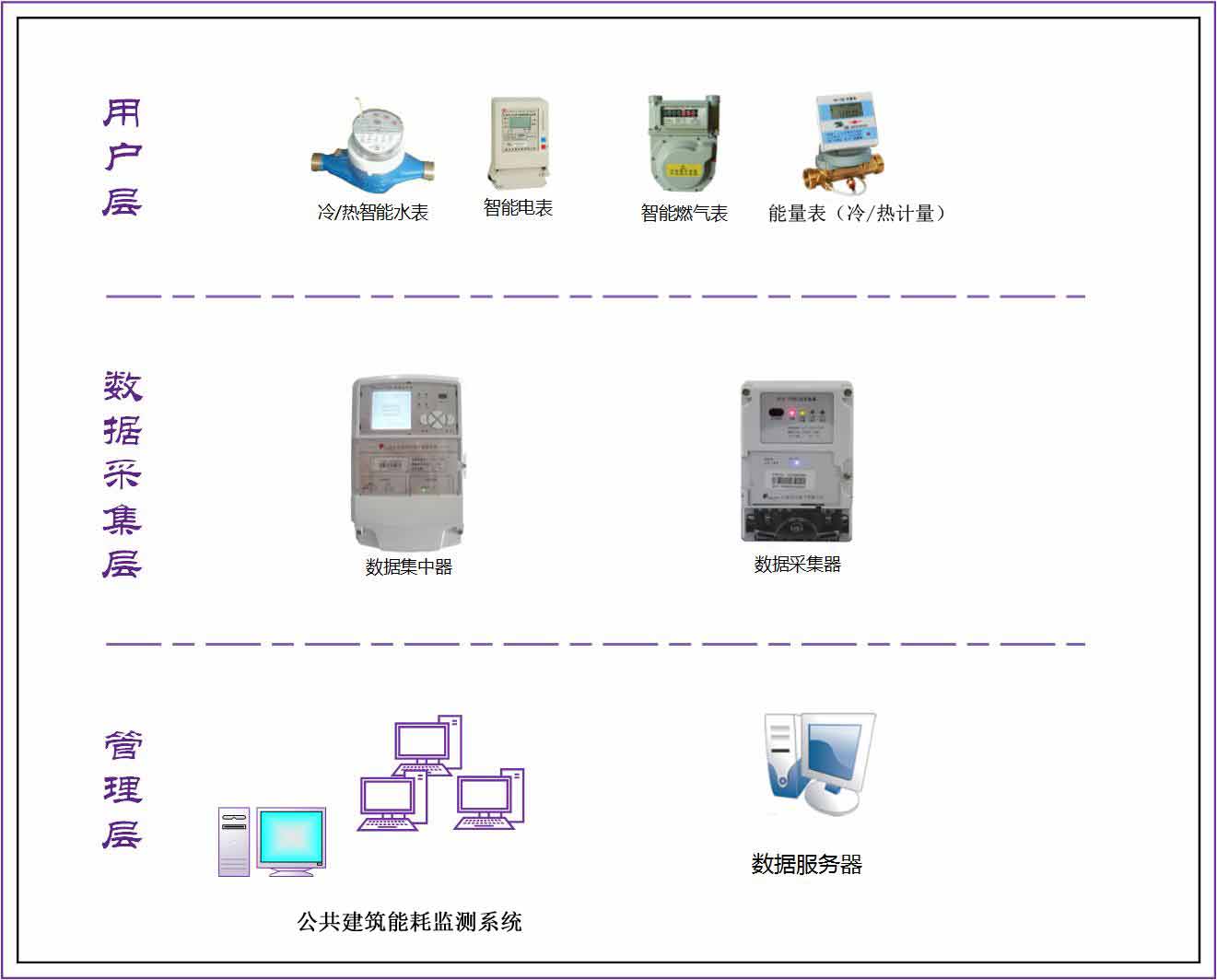

系统采用安科瑞能源管理系统ACREL-5000，对E座地上1#、2#、3#、4#大功率房间和地下低处共400个多功能电表进行监控-电压配电室。将两台安科瑞通讯管理机ANET-2E4S分别置于1#、2#、3#、4#弱电中。接入文化商务中心设备网络，通过设备网络与平台服务器组成网络。

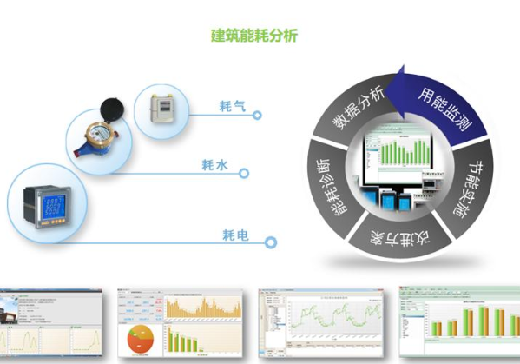

系统特点：

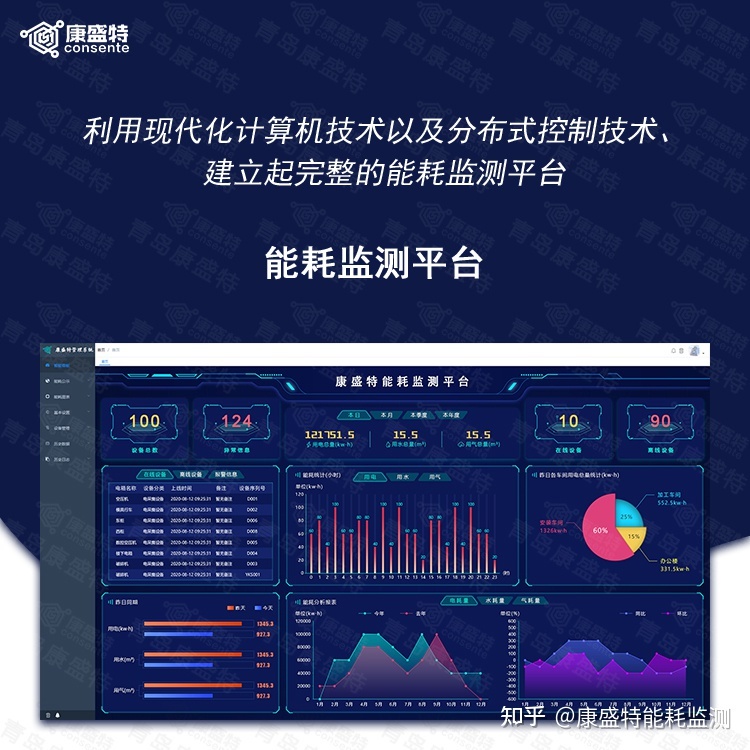

综合能耗主界面
主页显示建筑物图片、建筑物基本信息、建筑物当月用电量饼状图和各种能源消耗量。根据选择的建筑能耗监测管理软件，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。
绕过能量
系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗。系统可查看各分店的能耗趋势，根据已有日期或自定义时间查询，并能以图表的形式显示分店的总能耗。
分项能耗统计
系统可以进行能耗统计和逐项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。
单独的能源使用报告
系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各个分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
能源消耗同比分析
系统可以对主要耗能设备的能耗进行逐年同期和上月的能耗分析，检查节能效果，执行节能-根据分析结果进行节能绩效评估，修订节能目标。统计各分支机构当年月度能耗和上年同期能耗；
4 系统含义：
天津滨海文化商务中心通过建立能源消耗管理制度，对能源消耗体系进行了梳理和明确；
通过能耗系统的能耗统计，方便值班人员随时查询任意电路的能耗数据，并导出日、月、年能耗报表，提高能耗工作效率；
通过能耗系统的数据分析，可以找出建筑内部的高能耗点，为后期的节能减排提供数据支持；
