摘要：大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。是住宅的10到20倍。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。本文介绍了北海银吉国际滨海旅游度假中心项目的水世界能源管理系统。智能电能表用于现场采集配电现场的各种电气参数和开关信号。系统采用现场联网的方式。总线通讯和远程传输到后台，通过Acrel型建筑能耗监测系统，实现对配电回路功率的实时监测。

关键词：大型公共建筑；超大型水上乐园；能源管理系统；阿克雷尔-

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。其中99%是能源密集型建筑；只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

2 设计基础

建筑能耗监测系统按照制定的《国家机关办公建筑和大型公共建筑能耗监测系统》设计开发，设计依据充分，标准完善。

《国家机关办公大楼和大型公共建筑能耗监测系统分项能耗数据采集技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统》能耗数据分项传输技术导则

《国家机关办公楼和大型公共建筑能耗监测系统分项计量设计与安装技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

国家机关办公楼和大型公共建筑能耗监测系统建设、验收和运行管理规范

《全国办公楼及大型公共建筑能耗监测系统软件开发软件开发指导说明》

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输规范

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概述

北海银吉国际滨海旅游度假中心项目水世界位于北海市海泾大道202号。首个以雪山冰川为主题的超大型水上乐园，包括75个游乐设施。水上乐园的主要能源消耗是用电量，对场地各区域配电箱的用电量进行计量管理。现场配电电表箱分散，主要用电在机房、餐厅、亭、更衣室等区域，共68米，37个ANet-2E8S1集电器。整个能耗在线监测系统的整体结构由一个节能监测中心和多个现场采集测量系统组成，测量系统之间通过局域网进行通信。设立能源管理中心，将各用能节点安装的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器，实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能。客户端用户通过各种授权验证后，还提供查询、数据分析结果展示、管理、监控等功能。

4 设备选择

4.1台多功能网络仪表

4.2数据采集函数

5系统架构

Acrel-能耗分析管理系统以工作站主机、通讯设备和测控单元为基本工具。管控提供了一个基础平台，可以与检测和控制设备组成任何复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：北海银集国际滨海旅游度假中心项目水世界能源管理系统的站控管理层和网络通信层。

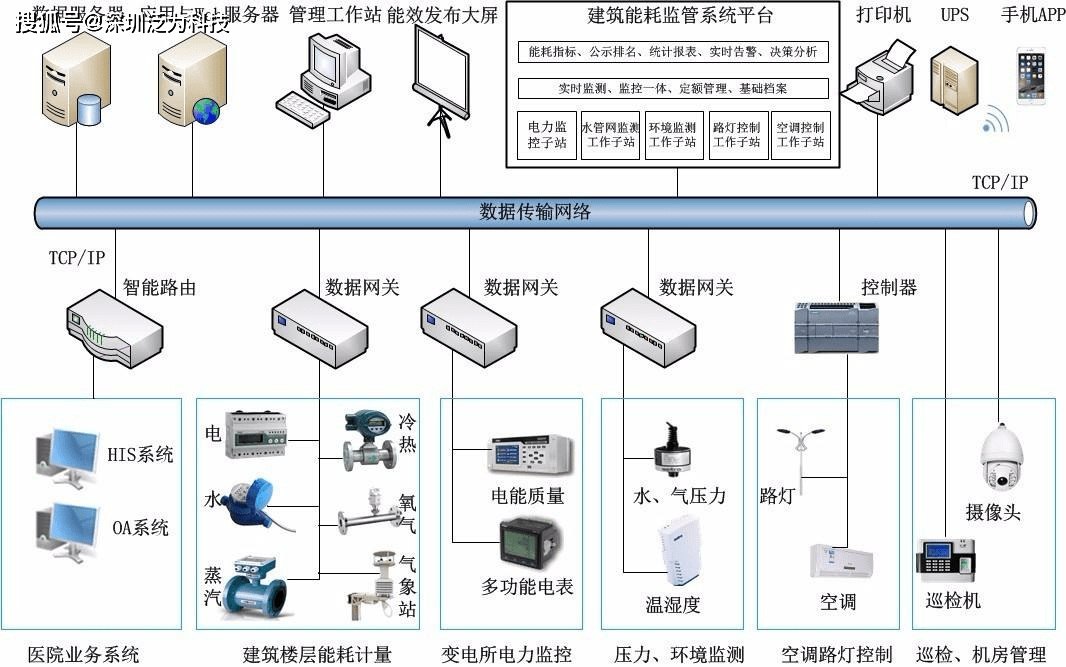

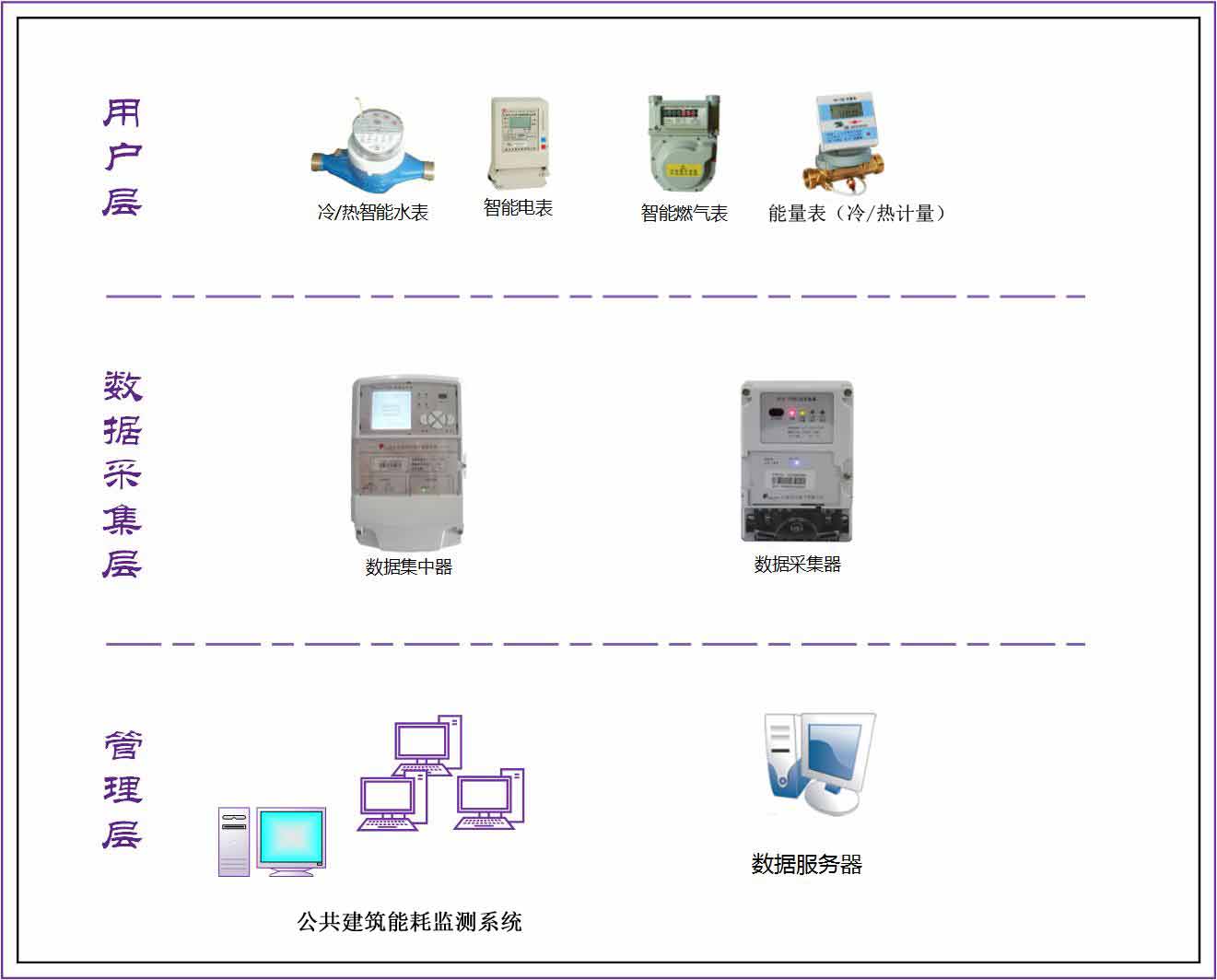

系统结构图

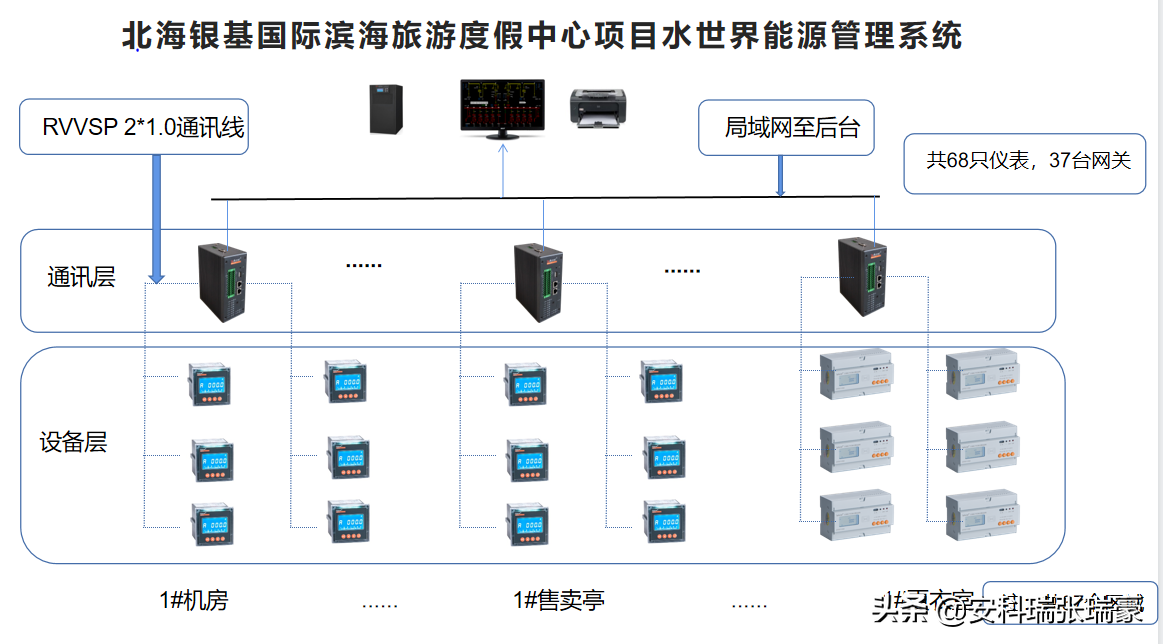

建设项目现场配电电表箱分散，电表主要安装在机房和餐厅。 、售货亭、更衣室等区域；共68个电表，通信协议为标准-RTU协议，配置37个ANet-2E8S1智能网关采集电表数据；后台提供一套Acrel-能源管理系统、后台服务器、监控器等设备由甲方提供。

6个系统软件模块

平台概览

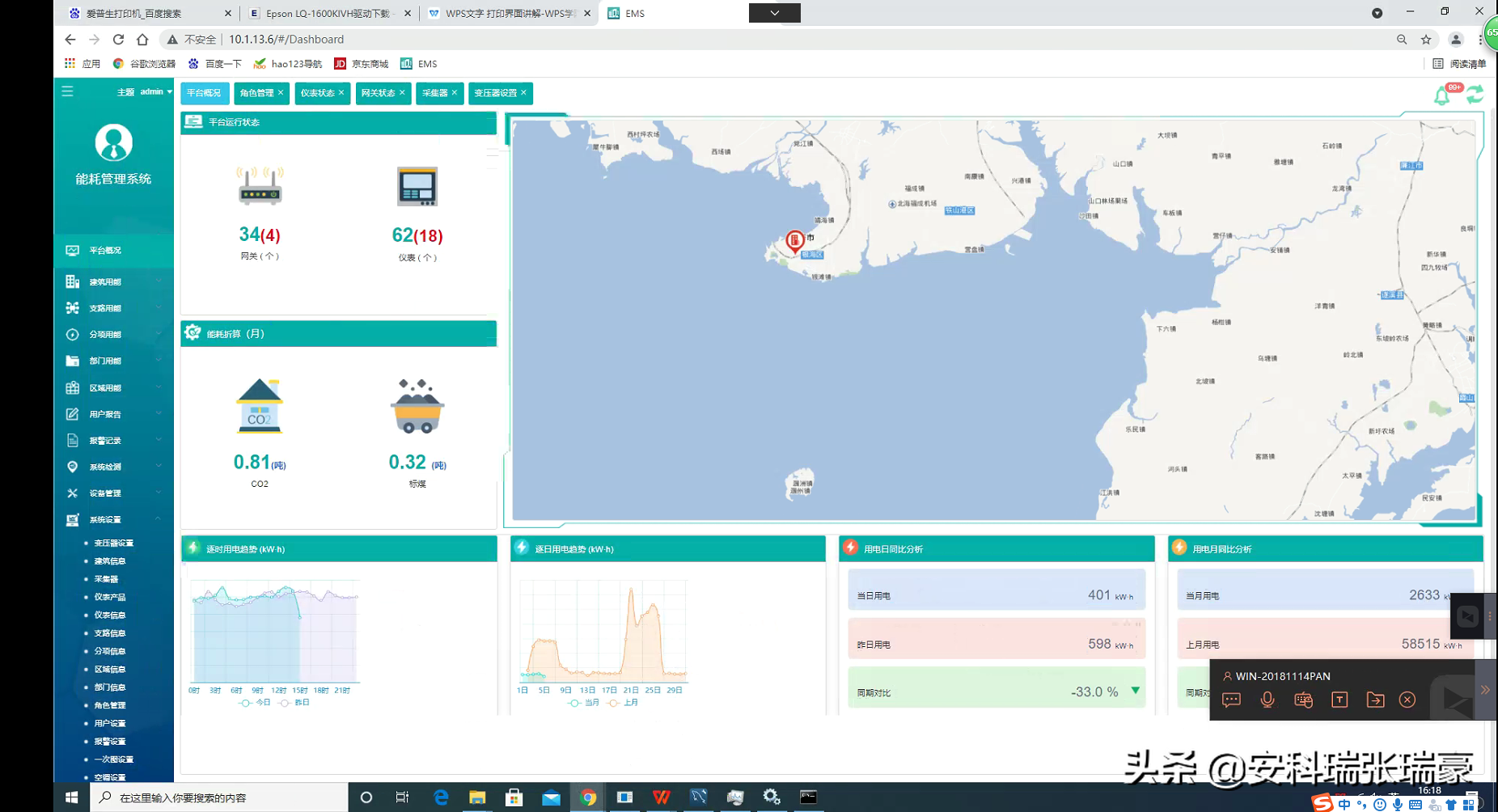

Acrel-能源管理云平台登录成功并进入主页面，主页面显示项目位置信息、网关状态、电表数量、每小时和每月能耗曲线，方便用户概览当月、前一日和上月的能源消耗、能源消耗换算、碳排放等数据。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

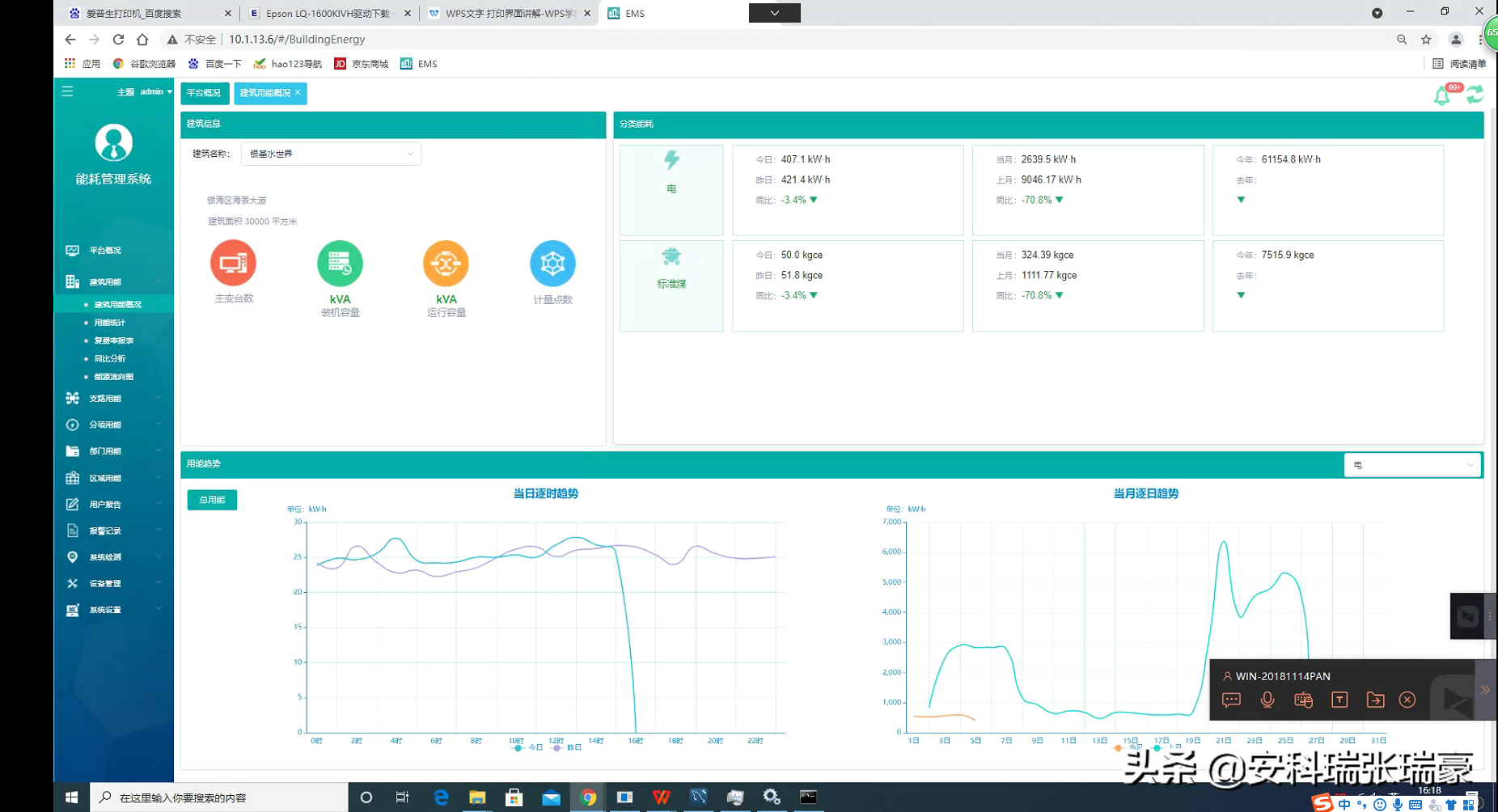

建筑能耗概览

Acrel-能源管理系统能耗概览当月能耗每小时趋势和每日能耗趋势。显示当日当月用电量峰值（电能对应最大需量值）、当日用电量、当月用电量、当年用电量、昨日同期能耗、上月同期能耗、上年同期能耗对比；显示过去 48 小时、31 天、12 个月和 3 年的能耗； 15分钟内负载能耗趋势以图表形式显示（功率表显示功率曲线能耗集中管理系统，流量计显示流量曲线），以及当前值，15分钟内的最大值和最小值。

建筑能源统计

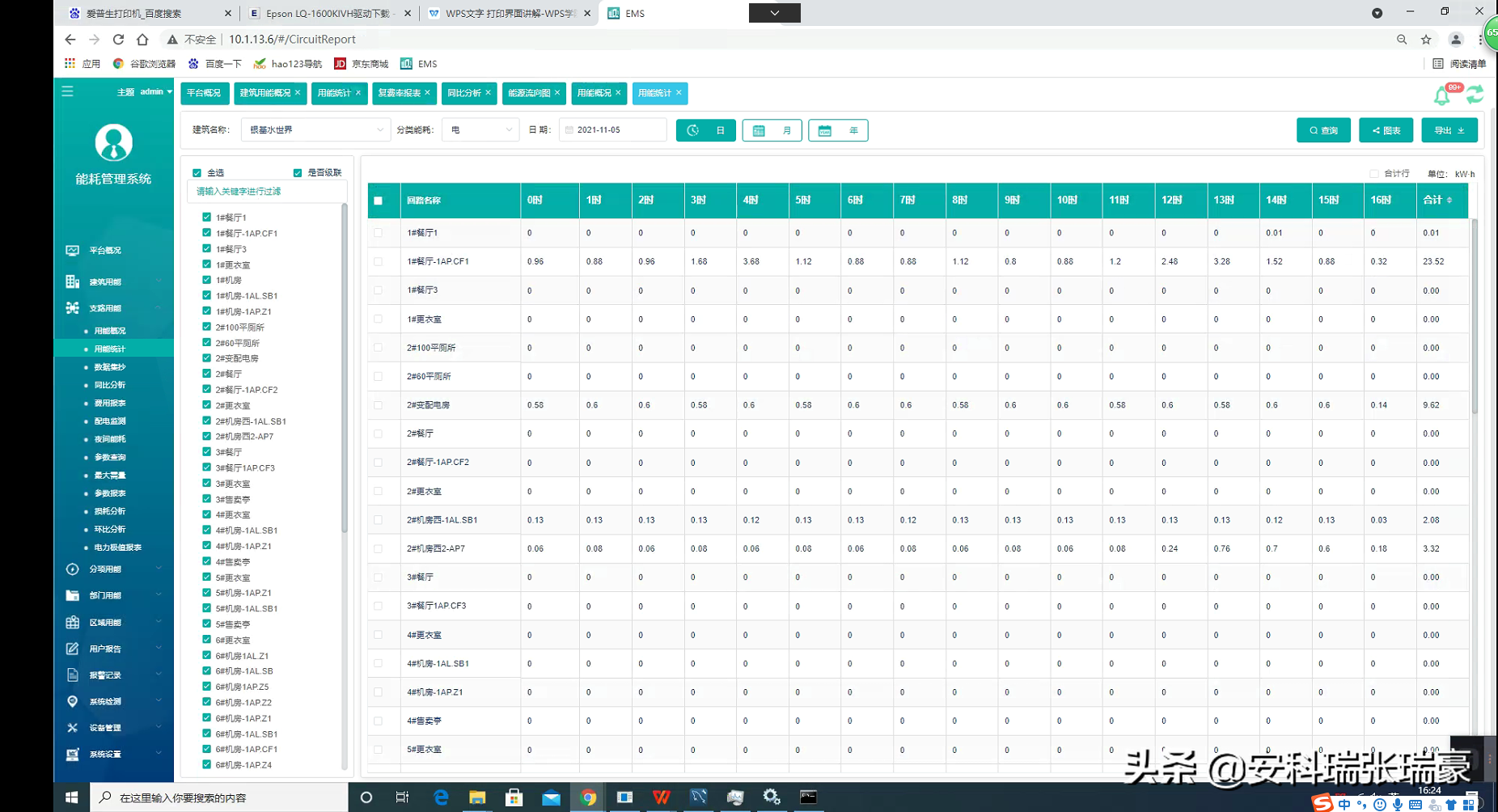

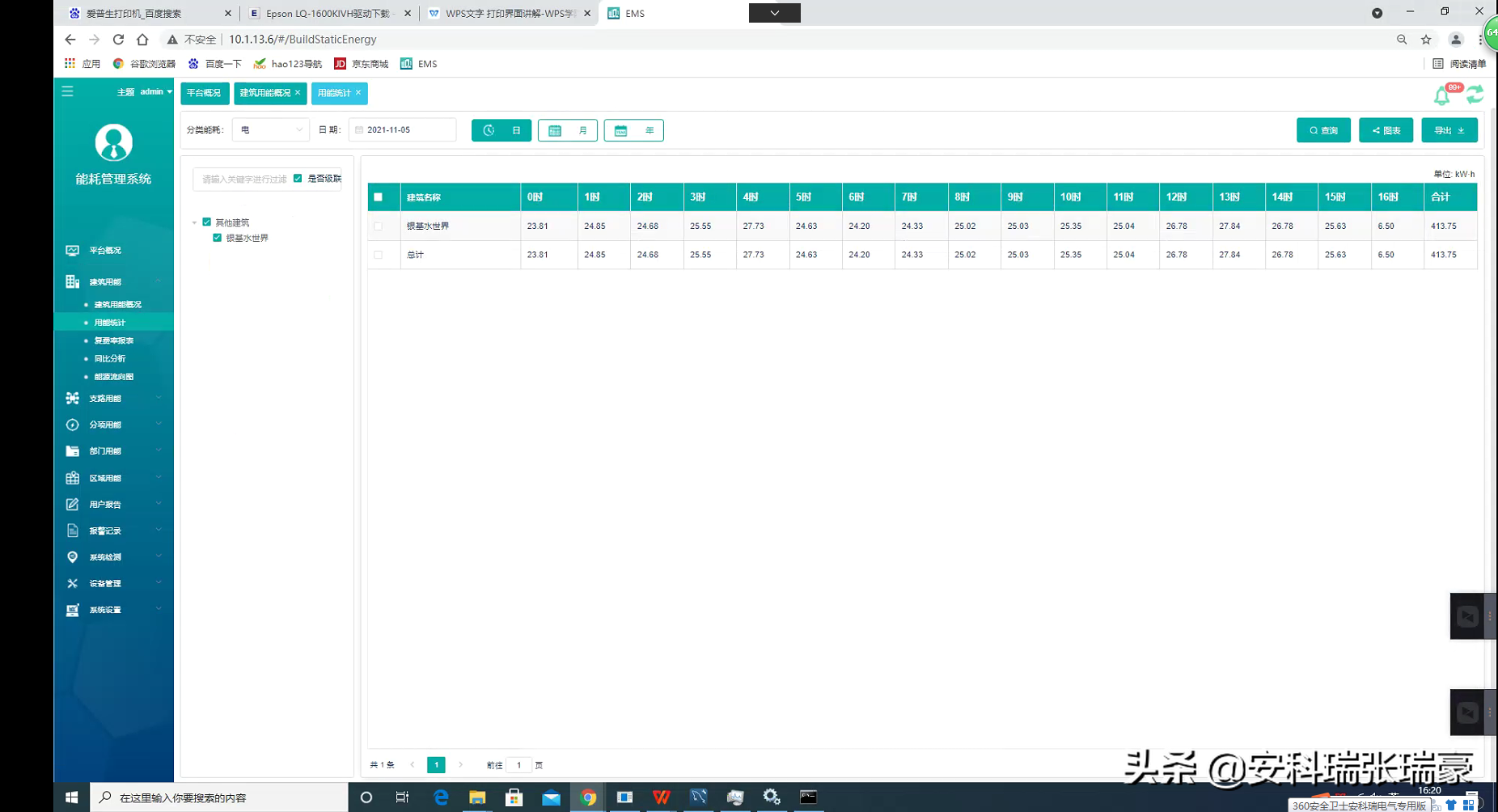

Acrel- 能源统计日月年报表形式 用电分类总能耗支持对属于用户的建筑物单独或组合统计，支持报表数据导出到excel，支持选择构建数据以生成直方图显示。

同比分析

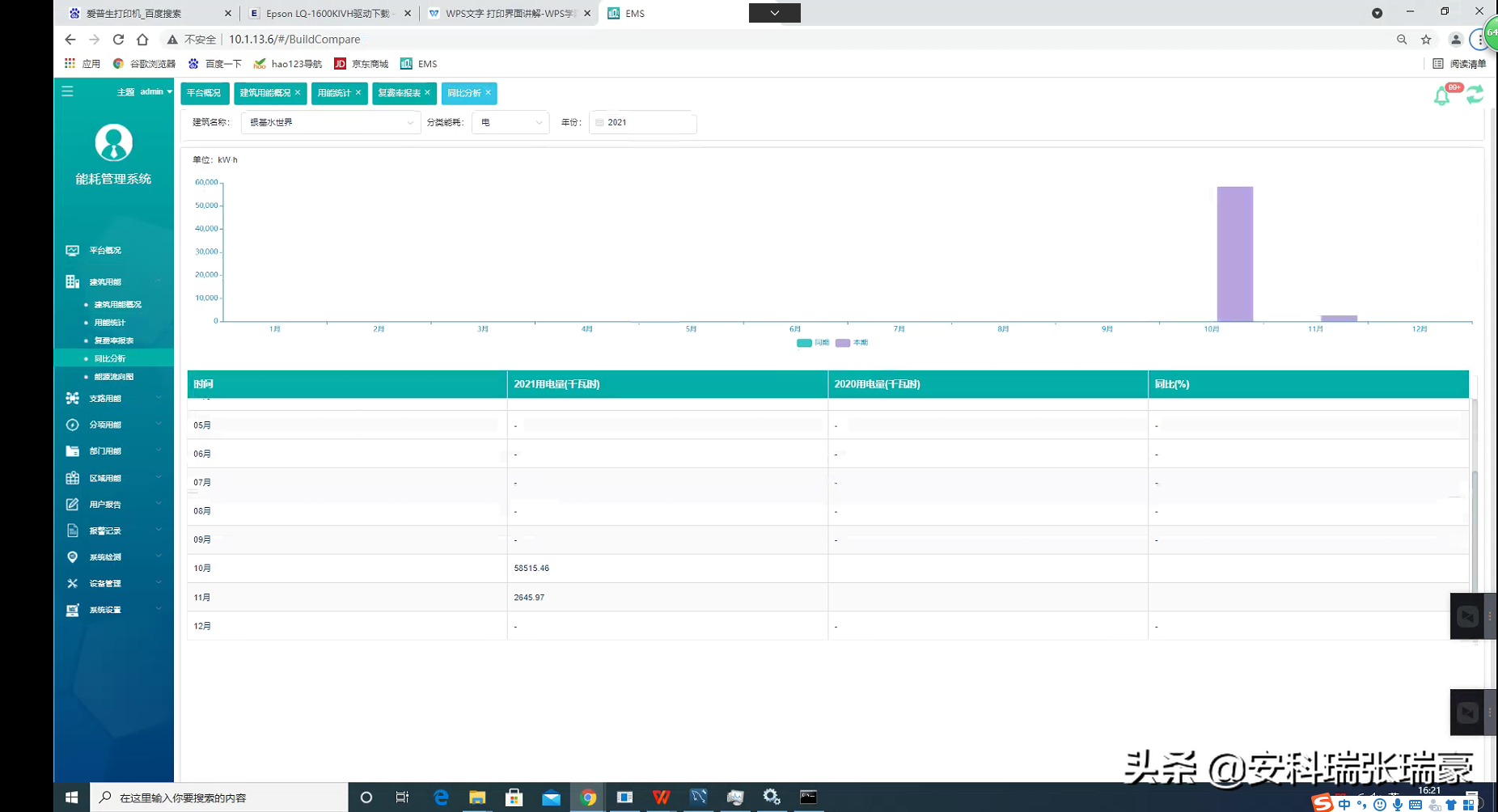

Acrel-能源管理系统同比分析可以统计单个建筑物按日、月、年在图表组合中建筑物内某类能源的总能耗数据。条形图下方显示当年和上年各月对应的同比分析项，用于能耗统计和显示。其中，每日子项能耗同比分析图显示了不同子项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）。对各类能耗（本项目主要为电）及各主要耗能设备进行同比及上月数值分析，检查节能效果。

能量流图

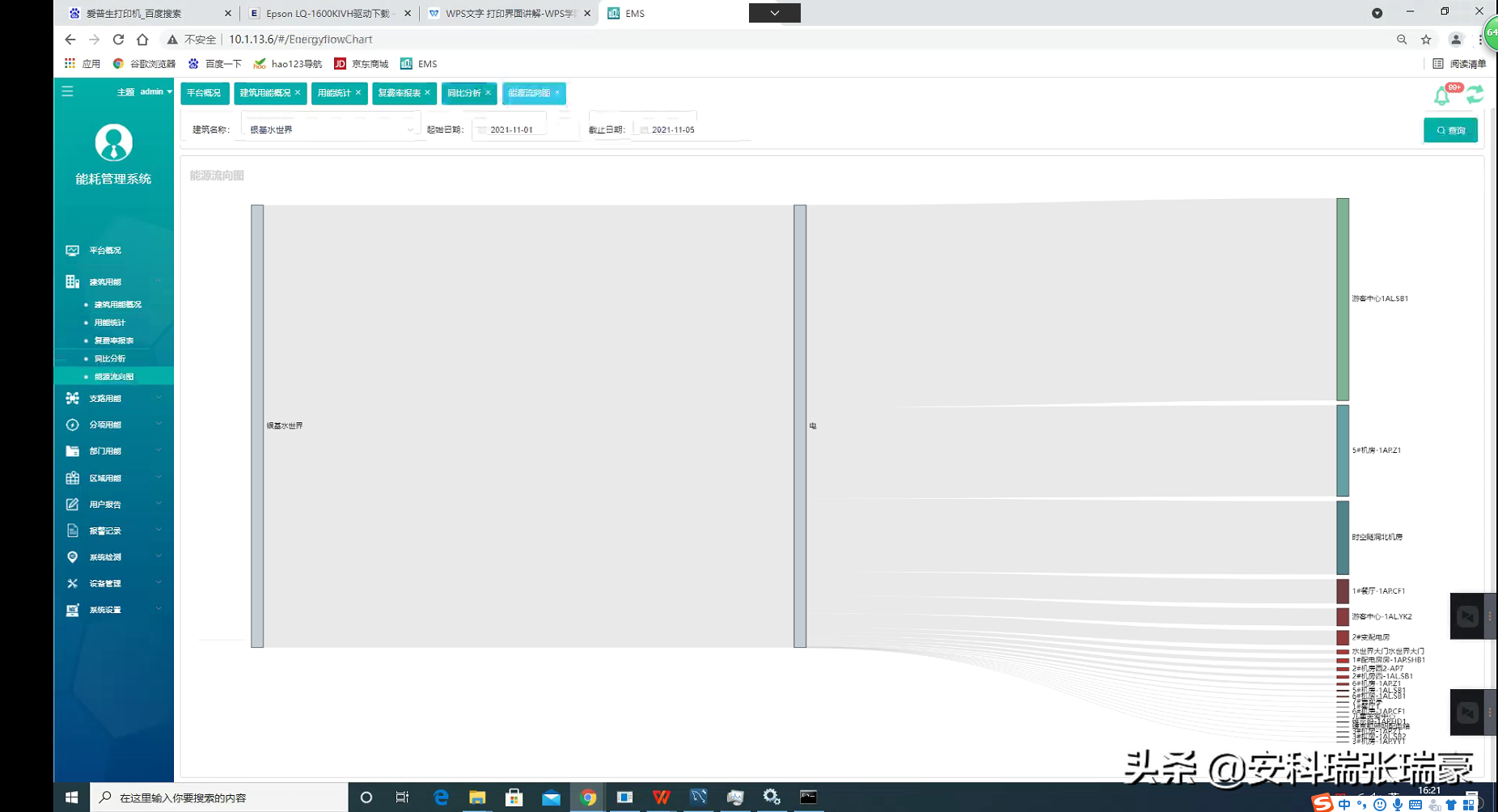

Acrel- Flow 可以显示指定时间段内单个建筑物内各种类型能源的流程图，支持原始值和子尺度值查看。方便用户查看水世界的能量流向。

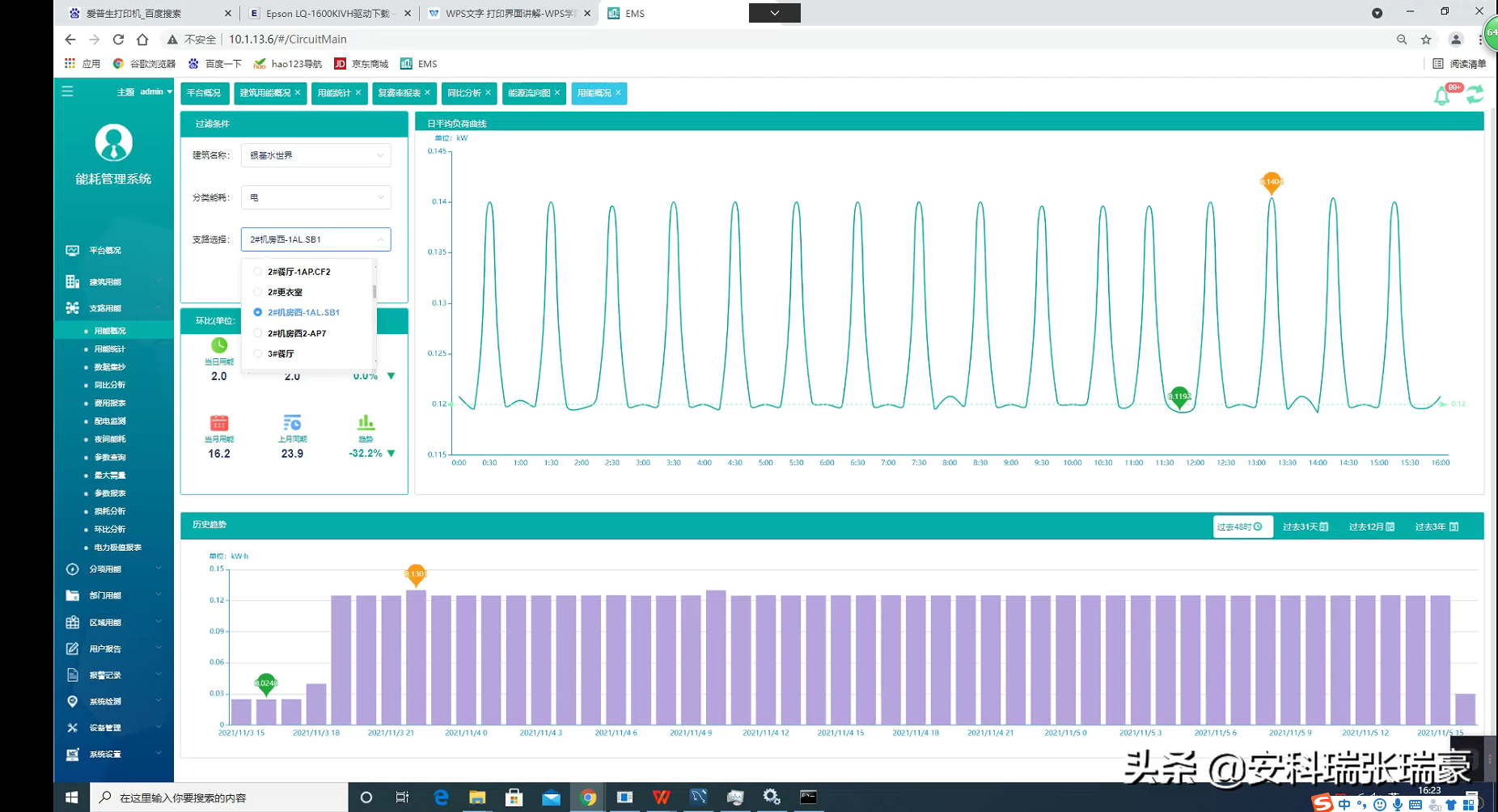

分支机构能耗概览

Acrel-能源管理系统分公司能耗概览主要展示所选分公司能耗的环比、日均负荷曲线、历史趋势支持过去48小时、31天、12月、3年的能耗概览，等等

分行能耗统计

Acrel-能源管理系统分公司能耗统计按日、月、年上报 正式统计选定分公司的水、电、气总能耗，支持报表数据导出到excel，支持选楼生成直方图的数据。

用户管理

Acrel-管理系统用户权限管理采用分级模式，系统管理员、物流管理员、设备维护人员三级，所有操作自动进行，有时间尺度的事件记录，建立良好的防事故措施。

为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施，所有系统操作员都可以根据权限分配一定的特征。活动的适用范围，如用户名、密码、操作权限和操作范围等特征。

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪器的类型、型号、厂家等基本信息，并添加该类型仪器提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。 ;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某用能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块

7 前景

根据北海银集国际滨海旅游度假中心项目水世界能源管理系统运行效果分析，建立典型的能源消耗分析模型并进行统一分析。

8结束语

大型公共建筑总面积不到城镇总建筑面积的4%，但总能耗却占城镇总用电量的22%。该地区年用电量达到70~，是普通住宅的10~20倍。公共建筑是节能减排的重点。做好北海银吉国际滨海旅游度假中心项目水世界的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。
