关键词：a;大型公共建筑；能耗监测系统； ACREL-5000;多功能仪器。

1 简介

目前，我国已经是世界第二大能源生产国和消费国。能源消耗约占全国能源消耗总量的28%。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

A集团有限公司是国际知名的造船企业。可为用户提供从产品研发、设计、施工到维修、改造、绿色拆解的全生命周期服务。它还汇集了军事工业。是一家拥有民用船舶、海洋工程装备、修船、重工5大业务板块的装备制造企业集团。

本系统的目的是实现写字楼和单位的总用电量。对各建筑物、各单元的用电量计量，考虑在各变电站的低压出线回路中安装三相多功能电力监测终端，进行计量、监测和数据积累；对于没有单独低压出线回路的建筑物，在主进线侧安装一个三相多功能电力监控终端能耗管理体系，用于测量和监控。

2 系统架构

Acrel-5000楼宇能源管理系统根据某项目现场的实际情况进行组网，整体网络结构通过屏蔽双绞线直接连接到监控值班室的采集器上，然后将数据上传到通过网络服务器。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。某项目现场设备分布如下：

79 件；

3个系统软件模块

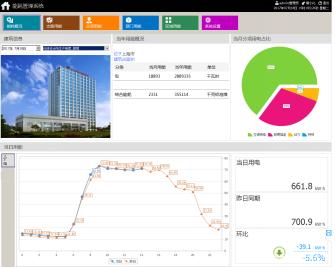

综合能耗展示

Acrel-5000能源管理系统登录成功并进入主页面，主页面显示建筑物的建筑物图片、建筑物的基本信息、建筑物的当月电力饼图和各种能源的消耗情况。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

分支机构能耗概览

Acrel-5000能耗管理系统可根据分类能耗分支名称查询能耗。当日用电量、当月用电量、当年用电量、昨天同期用电量、上月同期用电量、当月用电量上年同期。 以条形图显示过去48小时、31天、12个月和3年的能耗；用图表显示15分钟负载能耗趋势（功率表显示功率曲线，流量计显示流量曲线），并显示当前值，15分钟内的值。

分支机构能耗

Acrel-5000能耗管理系统可以统计各分支机构在一定时间内的日、周统计，月、季、年能耗。选择要查询的分店，点击“加载数据”，查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并以图表的形式显示分店的总能耗。

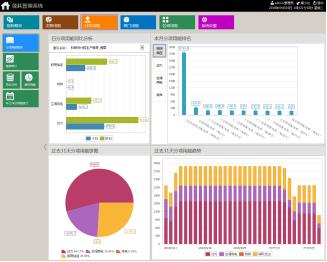

分项能耗概览

Acrel-5000能耗管理系统可按分项进行能耗统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

分项能耗

Acrel-5000能耗管理系统可以统计一定时间段内各子项的日、周、月、季、年能耗。选择要查询的分支，“加载数据”在子项中查看各分支的能耗趋势，根据已有日期或自定义时间查询。这里的分支都是通过基础数据中的分类和子项来配置的，默认查询的是当月的能耗。

能源消耗数据同比分析

Acrel-5000能耗管理系统可以）和主要耗能设备的能耗和上年同期、上月的数值同比分析，检查节能效果，根据分析结果进行节能绩效评价，修订节能目标。

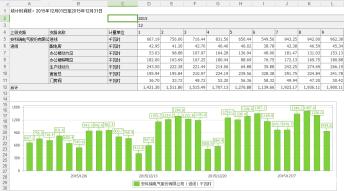

图表导出

Acrel-5000能源管理系统可以将分析结果、绘制的图表和表格导出到Excel。

用户管理

Acrel-5000能源管理系统用户权限管理采用分级模式，针对系统管理员、物流管理人员、设备维护人员3级，对所有操作自动记录事件并带有时间戳，可以建立良好的防事故措施。

为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施，所有系统操作员都可以根据其权限分配一定的特征。活动的适用范围，如用户名、密码、操作权限和操作范围等特征。

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，建筑面积等信息将使用能源单位能耗分析面积；

配置项目所用仪器的类型、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计，按时间段统计能耗，参数查询功能；

配置项目中使用的所有测量仪器，保存地址、变比、对应的采集器、代号、监控电路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响每个类别的能耗得分。能耗分析小模块中的功能；

为每个部门的能源消耗配置相应的计量表、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析。功能模块；

配置建筑物内某用能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块

4 前景

根据对某项目能耗运行效果的分析，建立典型的能耗分析模型，进行统一分析。

4.1 建立建筑能耗计量体系，掌握建筑能耗，发现能耗黑幕，使节能改造更有针对性。结果。

4.2 选择节能设备（变频器、热回收装置）。

4.3 再好的节能设备，没有浪费就达不到节能效果。正在实现节能。

4.4 通过能耗监测系统提供的同比分析数据，量化节能改造成果，在很大程度上体现节能效果。

5 个结论

公共建筑是节能的主要参与者。做好某项目的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
