近年来，工厂、企业等项目的不断建设，同时，IT集成技术、网络技术和现场总线技术的不断发展，也不断推动智能系统的快速发展。对一个企业来说，水、电、气是日常运营不可或缺的保障。但是，对于管理者来说，每个月手动复制每个用户和设备的能耗读数是一项非常繁重的工作，需要大量的人力。和物质资源。为解决智能工程中水、电、气的自动采集、记录、分析和上报问题，设计了一套能耗管理系统，并将这些独立的检测仪器集成为一个完整的管理平台，实现对能耗的控制。数据收集和管理。提高能耗管理水平，促进用户对建筑能耗的综合管理。本文介绍了南京万得信息运营中心智能工程建筑能耗监测系统项目。现场能耗数据通过电表采集。系统采用现场联网的方式。通过Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。提高能耗管理水平，促进用户对建筑能耗的综合管理。本文介绍了南京万得信息运营中心智能工程建筑能耗监测系统项目。现场能耗数据通过电表采集。系统采用现场联网的方式。通过Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。提高能耗管理水平，促进用户对建筑能耗的综合管理。本文介绍了南京万得信息运营中心智能工程建筑能耗监测系统项目。现场能耗数据通过电表采集。系统采用现场联网的方式。通过Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。现场能耗数据通过电表采集。系统采用现场联网的方式。通过Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。现场能耗数据通过电表采集。系统采用现场联网的方式。通过Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。

关键词：能耗监测系统；ACREL-5000; 南京风信息运营中心智能化项目。

1 简介

能源消耗管理系统为整个企业的能源消耗提供保障，为能源管理提供数据和决策依据。通过实时数据采集技术、高速稳定的网络技术、灵活成熟的软件技术，将业主的智能建筑工程建设为绿色建筑管理。平台。能耗管理的范围包括对电表、水表、气表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

GB--2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置及行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

本项目范围为南京万得信息运营中心智能化工程配电室多功能仪表。现场配置多功能仪表可以提高能源利用效率，促进和保证能源管理水平的提高，通过对仪表数据的数据采集、分析和处理，对系统节能发挥重要作用。

4 系统架构

Acrel-5000能耗分析管理系统是基于南京万得信息运营中心智能工程现场的实际情况。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。其中，所有多功能仪表均位于铁塔电井内，所有仪表均通过485屏蔽双绞线敷设至通信管理机。通讯管理机通过企业局域网将数据上传到系统主机，完成仪器数据的采集和管理。

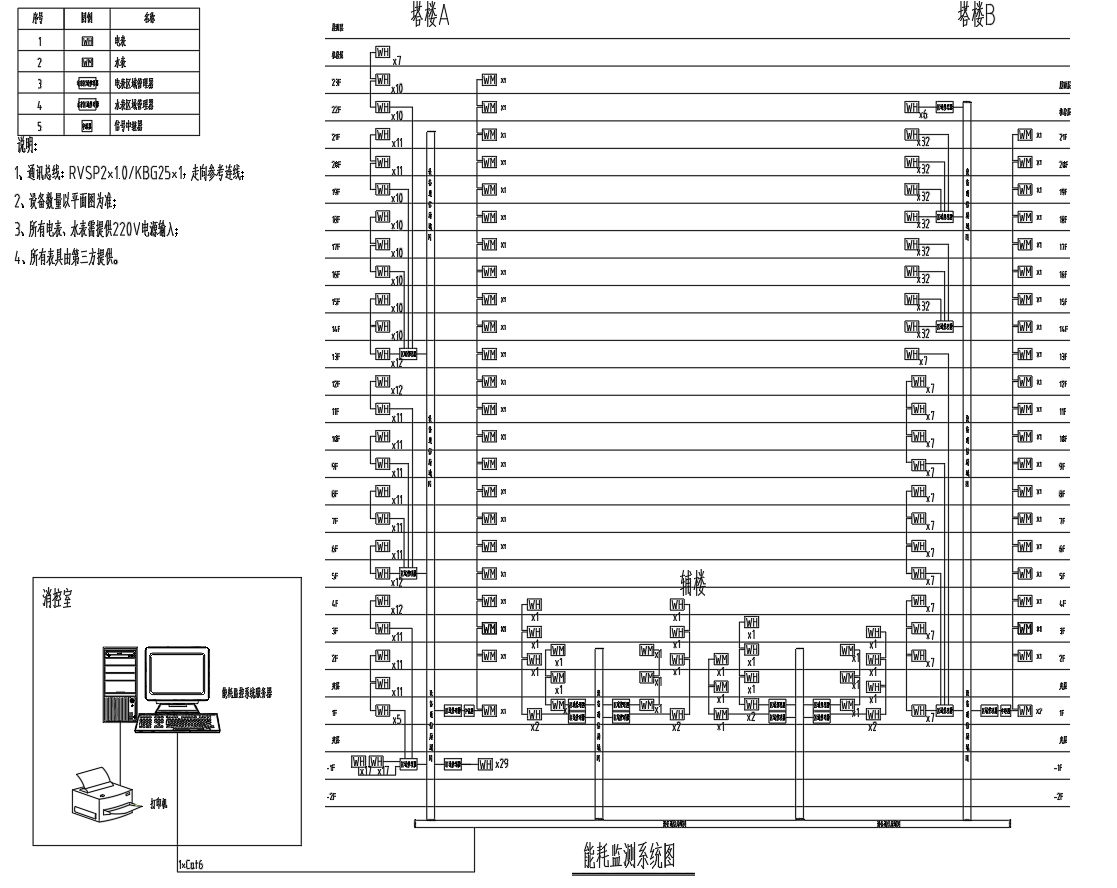

系统结构图

5 系统软件模块

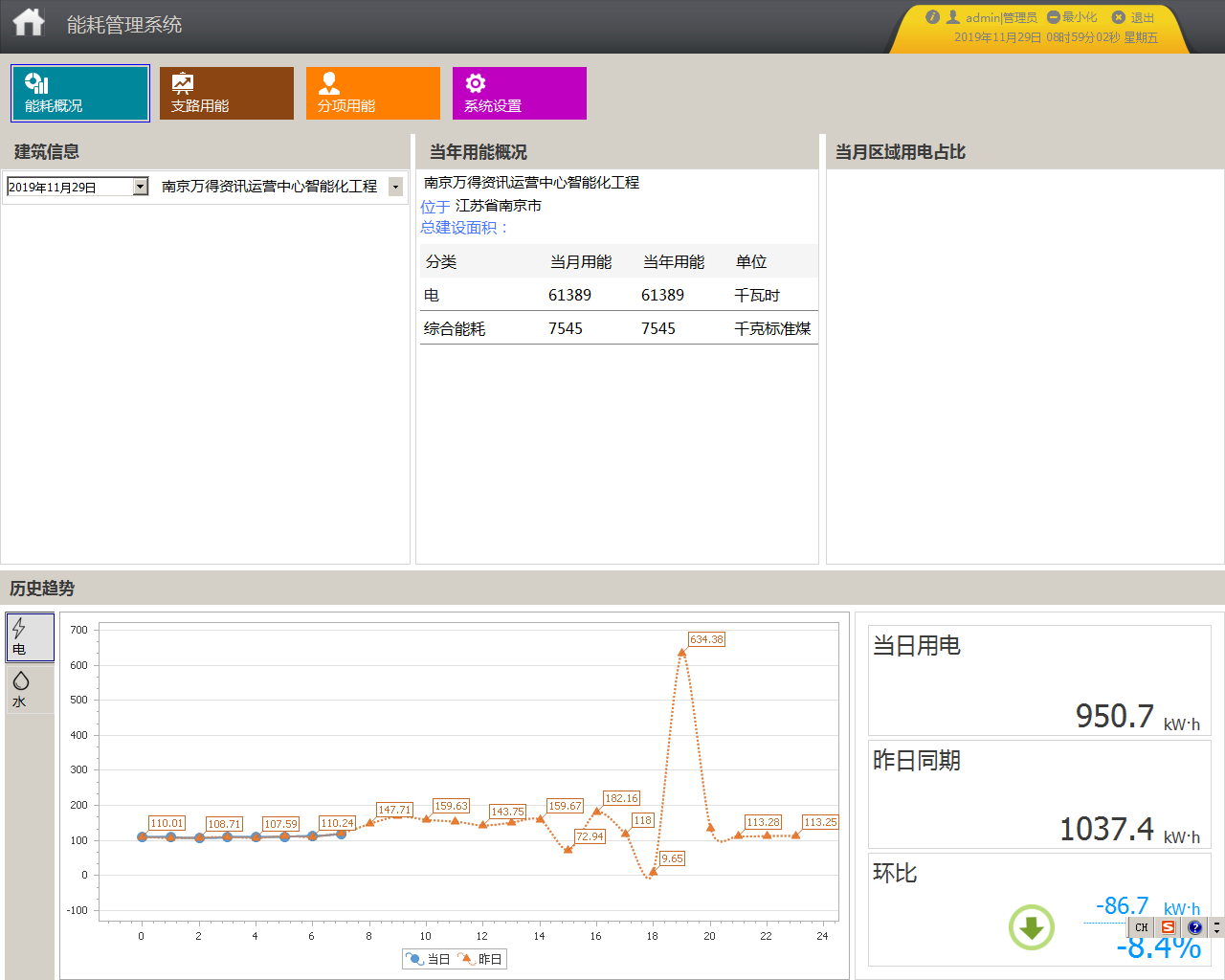

5.1 综合能耗主界面主页面显示建筑图片、建筑基本信息、建筑当月用电量饼状图和各种能源消耗情况。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

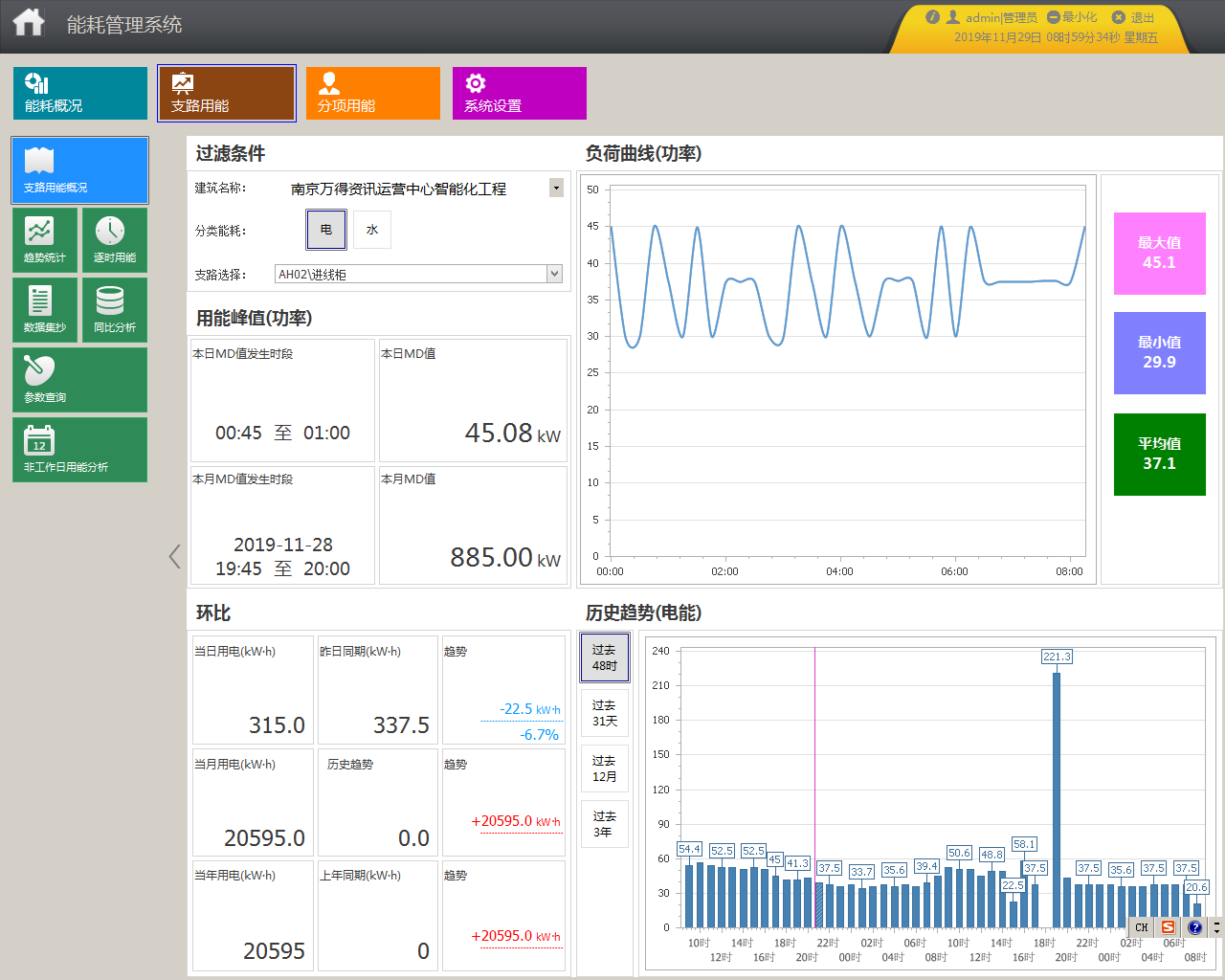

5.2 支路能耗系统可以统计每个支路在一定时间内的日、周、月、季、年能耗。系统可查看各分公司的能耗趋势，根据已有日期或自定义时间查询，并能以图表的形式显示分公司的总能耗。

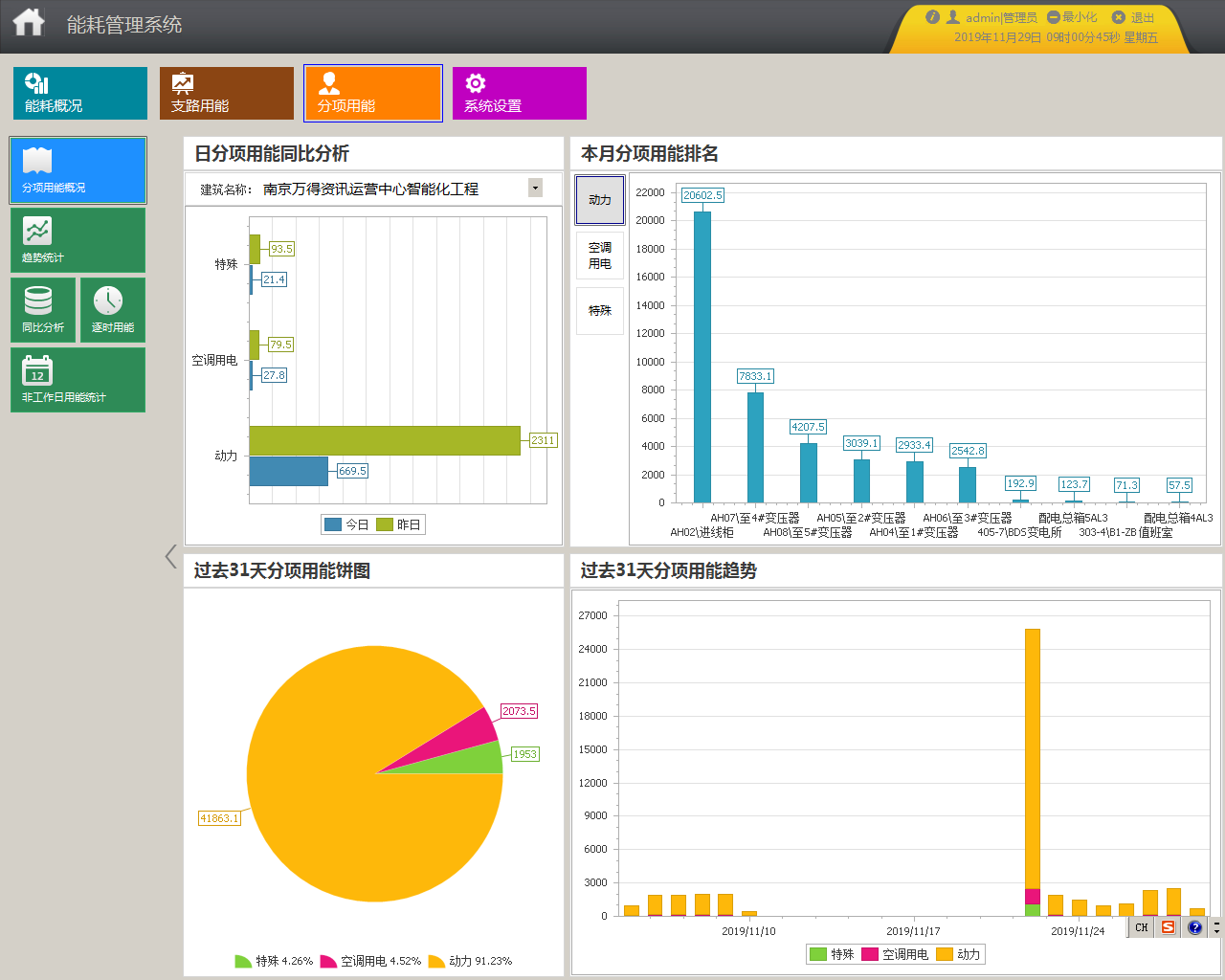

5.3 能耗统计系统可以按分项进行能耗统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

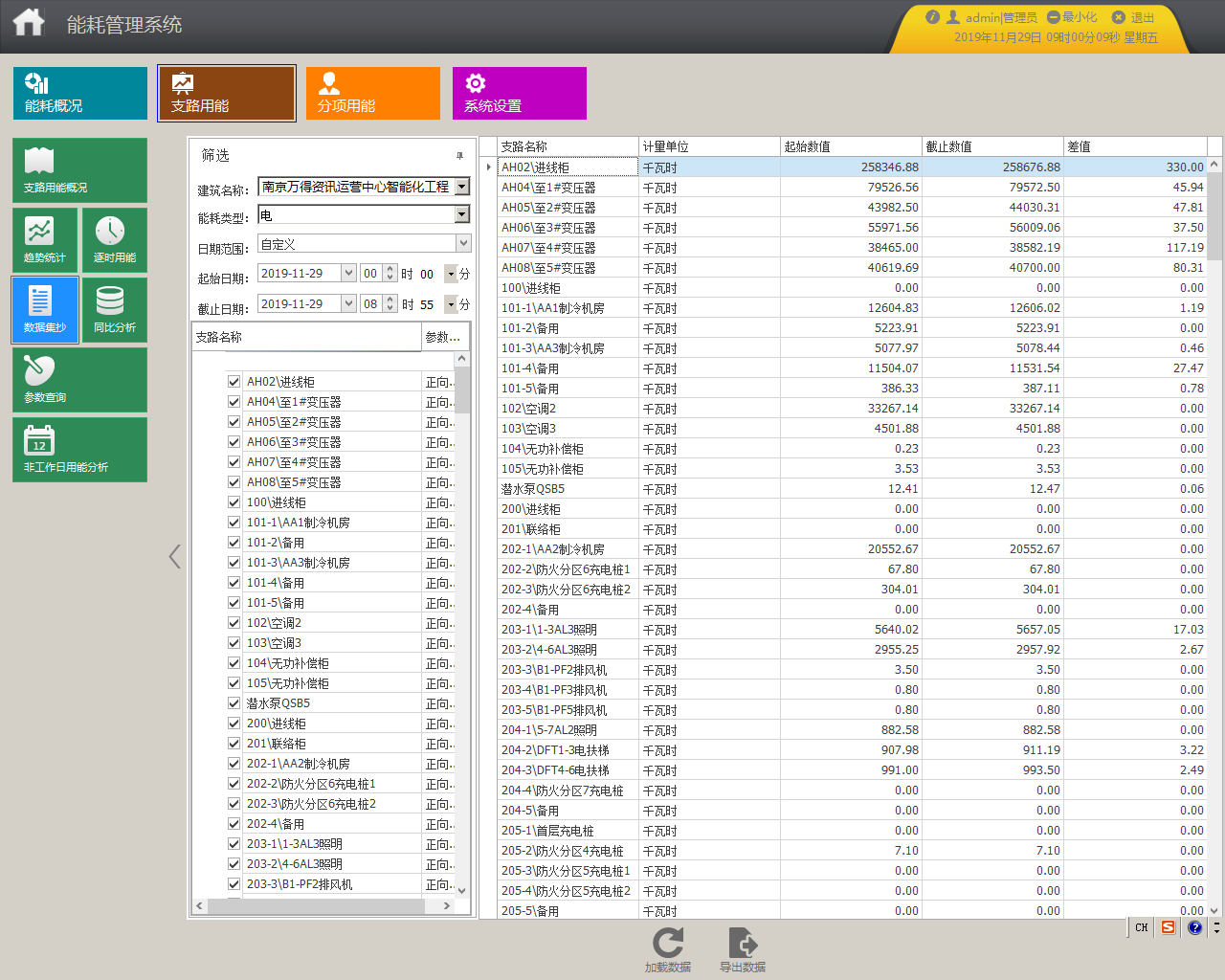

5.4 子项能耗报表系统可以统计每个子项在一​​定时间段内的日、周、月、季、年能耗。您可以在子项中查看各分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

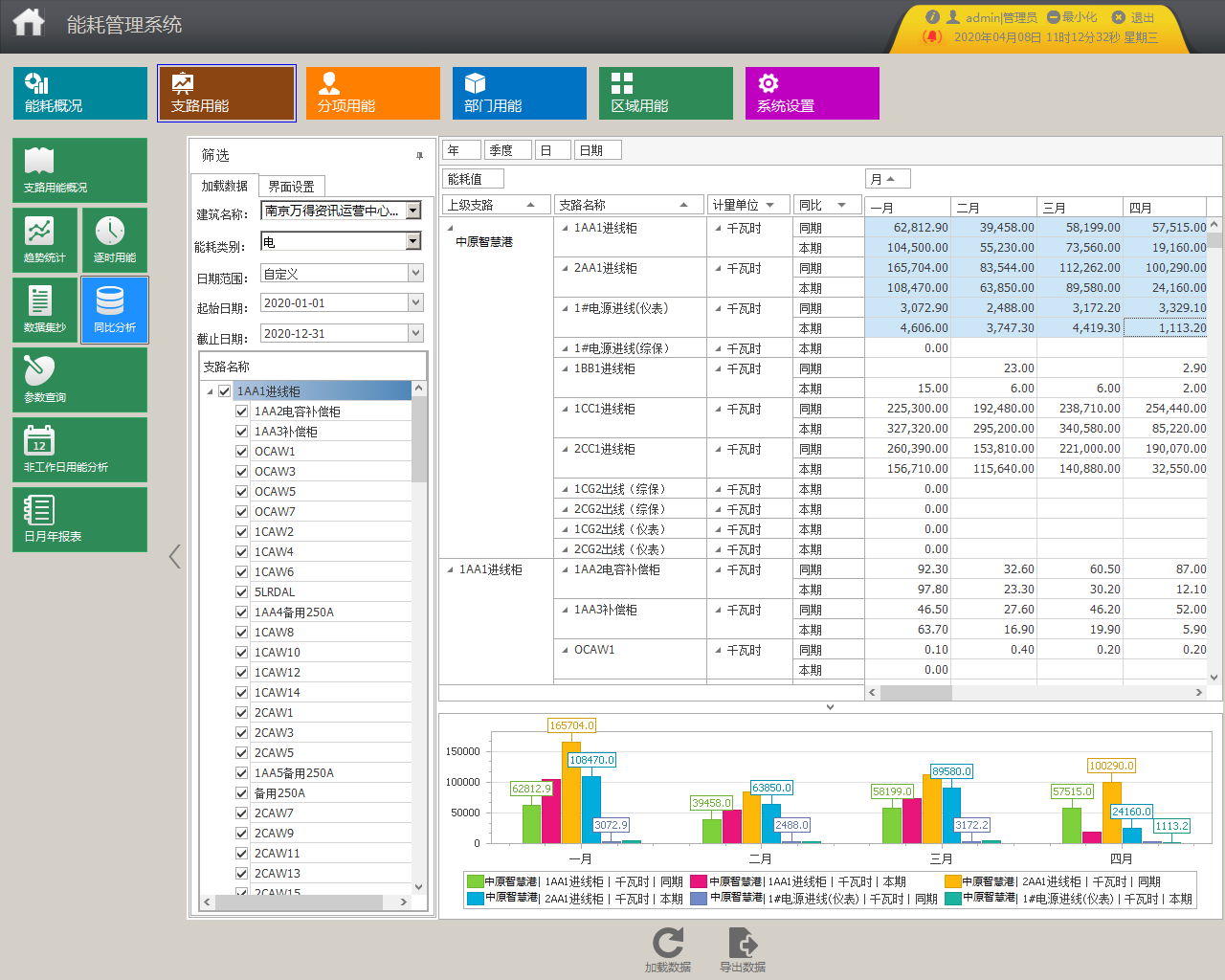

5.5 能耗同比和环比分析 系统可以对主要耗能设备的能耗进行同比和环比分析，数值为对去年同期和上月的节能效果进行测试，并根据分析结果进行节能绩效评估。目标修正。各分公司当年月度能耗统计和上年同期能耗统计；

6 展望

根据运行效果分析，建立典型的能耗分析模型进行统一分析。

6.1 建立能耗计量体系：按照计量体系由小到大的原则，即从一级配电、二级配电、三级配电建设计量体系分配到下一步。通过从1级向下测量到1级，进出电路可以准确计数，必须满足电能守恒原理，即输入电能为输出电能之和（误差率约为 3%）。

6.2 存储采集数据并形成可视化图表：系统采集数据并入库后，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势图表建筑能耗管理系统，给客户更好的体验。

6.3 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。

6.4 通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作如：通知各部门在下班时间关灯，同时纳入绩效考核.

7 结论

企业能源消耗管理系统可以对企业内的数据进行采集、统计和分析，发布和传输数据，分析优化能源运行计划，记录和累计能源使用情况。系统通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可随时随地查看变电站的能源消耗情况，实现远程管理。能耗管理体系的建立，为业主提供了能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识等手段。
