功能：

企业综合能效管理系统是为企业提供能耗管理、电能质量和能源安全监控的一整套解决方案。系统可采集各类能源（电、水、天然气、工业气体、冷热等）能源消耗数据及分析，包括分类能源消耗、区域能源消耗、部门能源消耗数据和能源安全监测，协助企业消除能源消耗盲点，改善配电系统运行和能源安全，为企业降低能源消耗。运营成本。

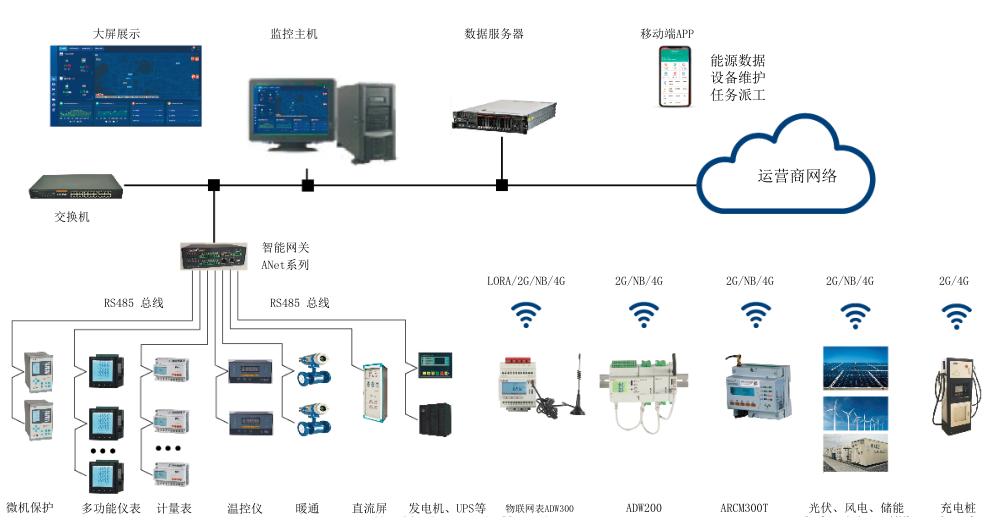

能效管理系统作为一个集成系统，可连接高低压配电系统的各种传感装置，包括微机保护测控装置、多功能仪表、剩余电流传感器、直流屏、变压器温度控制器和 HVAC 仪器。 （水、冷热、工业燃气等）等电力系统，包括柴油发电机、UPS、光伏、风电、储能系统等。系统可分为三层：监控管理层、网络传输层和场感知层。

监控管理层作为主要的人机界面，包括数据服务器、监控主机等，承担数据采集、存储、显示、打印等功能。

网络传输层包含智能网关和其他网络设备。数据可以通过局域网传输，也可以依靠运营商提供的互联网服务传输数据。作为边缘计算的智能网关，承担数据采集、逻辑判断、协议转换、数据压缩加密、断点续传等功能，提高系统运行的可靠性和稳定性。

现场感知层设备用于感知电、水、冷、热等能源数据，并通过4G/NB-IOT等方式上传至智能网关或直接上传数据服务器。

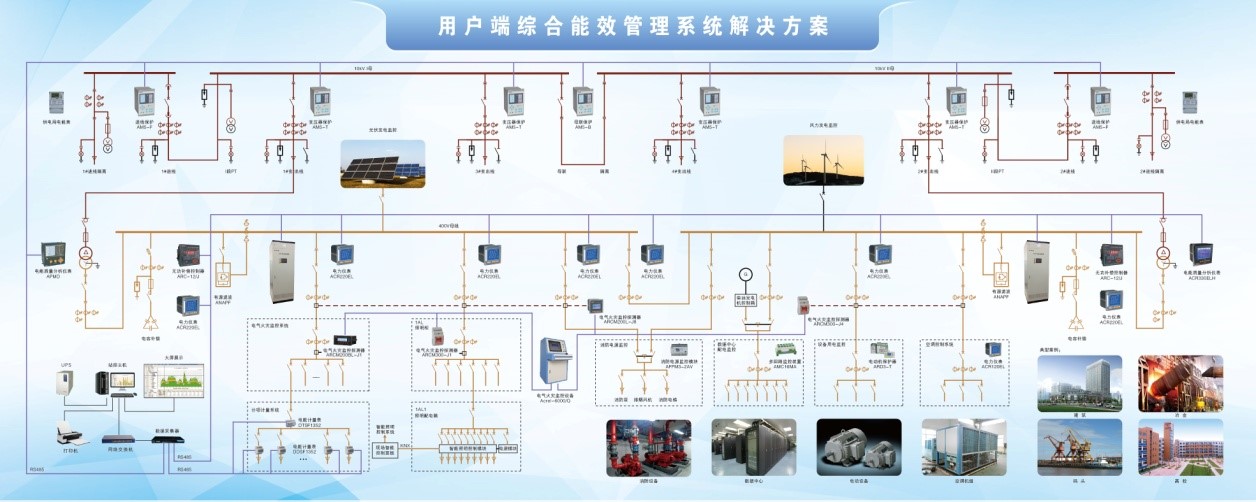

企业综合能效管理系统包括配电监控、用水监控、新能源监控（发电风机、分布式光伏、储能）、电能质量监控、负荷分析、用电安全、设备用电监控、能耗分析（功能分类分项能耗、区域能耗、部门能耗、同比分析比较等模块），实现企业能效全方位监测预警，功能模块可定制以支持建筑物的 3D 建模。

实时预警

实时监控重要负载的漏电流、消防设备及用电状态、供配电设备运行状态，对电源电压异常、电路剩余电流异常、电缆或母线温度异常及时报警、微机保护装置等动作。提醒运维人员及时处理，尽快排除故障，保护用户人身和财产安全。系统可对遥信位移、保护动作、事故脱扣、电压、电流、功率、功率因数超限等水平进行实时监测，发出警报。当系统报警时，会自动弹出实时报警窗口，并发出声音或语音提醒。

运行监控

系统监测电缆和母线的电流、电压、功率、电能、剩余电流、工作温度、消防设备及重要设备的电源状态、断路器、隔离开关、接地刀是否相等能耗管理对，分离状态等，图形动态显示，人机界面友好。

能量分析

能效管理系统支持按类别、分项对能耗数据进行统计和分析，可收集电、水、气、冷热、工业气体等能耗数据，并转换为标准煤。同时可追溯分支机构能耗、区域能耗、部门能耗数据，并进行统计分析，对能耗数据进行同比、环比对比可以进行，每月自动生成能源分析报告。

电能质量分析

监测企业重要电路或对电能质量敏感的电路质量，包括：电压合格率、三相不平衡、2-63次谐波含量直方图、功率因数曲线显示等。如果电能质量严重超过国标限值，可通过有源滤波、无功补偿等装置进行有效控制。

能耗报表统计

丰富的报表系统支持定时、分时等抄表汇总统计功能。用户可以自由查询系统正常运行后任意时间段内各配电节点的用电量。各支路功耗统计分析报告。该功能使用电量可视化、透明化，当用电量误差过大时可进行分析和追溯，以保持计量系统的正确性。

能量流跟踪

能量流图可以很好地反映建筑或企业的能源消耗流向，帮助企业梳理用电明细，挖掘节能潜力。

重要设备管理

系统支持企业重要设备的信息化管理，包括厂家数据、维修信息等，包括中央空调设备能效分析、异常振动报警、新风机组滤网报警等.

应用：
