根据《重点用能单位节能管理办法》，重点用能单位是指：（一)年综合能耗1万吨标准煤及以上的用能单位； (二) 国务院有关部门或人民政府节能主管部门确定的年综合能耗5000吨标准煤及以上10000吨标准煤的用能单位省、自治区、直辖市。

全国重点用能单位约1.7万家，能源消费占全国能源消费总量的60%。是节能工作的重点目标。做好这些企业的节能管理工作，是实现“十三五”期间单位GDP能耗的关键。能源消费总量比2015年下降15%，能源消费总量控制在50亿吨标准煤以内是重要支撑和保障。根据《重点用能单位节能管理办法》第四章（法律责任）第三十一条，重点用能单位未按规定进行能耗在线监测系统建设和能耗在线监测的，由节能管理部门书面责令限期改正。时间限制；逾期不整改或者不符合整改要求的，由节能主管部门处一万元以上三万元以下罚款。

根据《重点用能单位能耗在线监测系统推广建设工作方案》要求，重点用能单位接入终端系统部署在重点用能单位内部，用能单位负责建设。

主要功能：

通过计量仪表、工控系统等采集汇总单位能耗数据，并将数据上传至省级平台，或直接上传至平台；重点用能单位接入端系统必须通过网守、防火墙、隔离等安全措施。确保内部系统安全和数据安全；必须具备远程升级维护、一端多传、接收平台推送信息、用能单位能源管理等功能。

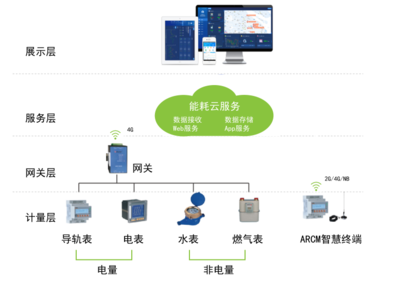

企业接入终端系统需要从生产过程控制系统中采集能耗相关数据。考虑到企业生产网络和办公网络（互联网）不互通的实际情况，企业接入终端系统将采用2+1架构。物理隔离装置——能耗在线监测终端设备，保证从生产网络（内网）获取的能耗数据以单向传输、隔离加密、和文件传输。网络），然后通过外网主机侧的CA数字认证证书进行身份认证识别，上传到省（市）级平台。结构如右图所示。

支持通过（GB/）、DL/T645、CJ/T188等协议采集现场仪表所需的实时能耗数据矿业能耗管理系统，汇总生成能耗数据报表；

支持从能源网关、DTU、SCADA通过TCP（GB/）、能源消耗协议等实时上传能源消耗数据，汇总生成能源消耗数据上报；

支持通过OPC协议采集自动化信息系统所需的实时能耗数据，汇总生成能耗数据报表；

支持人工数据上报：对于不具备在线采集条件的数据，提供人工数据上传；

具备基础数据处理和本地存储功能，本地历史数据可存储6个月以上；

可根据项目情况录入企业基本信息、企业生产层次、计量仪器档案信息、终端设备信息、数据采集项信息等各种基础信息；

按照《NHJC-04-2018关键能耗单位能耗在线监测系统技术规范——终端设备接口协议规范》的要求上传数据至平台；数据上传日志。

04

平台功能

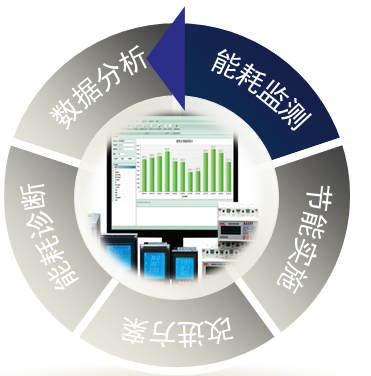

除了满足政府要求的数据上传要求外，我司还可以帮助企业搭建能源管理平台，通过该平台实现企业能耗的精细化管理，进一步挖掘潜在的节能空间和转型机会。探索实现节能减排。降低消耗，提高质量和效率。

● 能耗统计

全厂看板页面汇总企业基本信息、日/月/年吨标煤能耗、各能耗类别日能耗趋势、数据上传记录等信息；能源流程图以图形形式更直观地展示企业能源消耗的构成，快速定位能源消耗占比高的能源类别；按日、月、年统计全厂一次能源、二次能源、耗能工质的消耗量，按折算系数折算各种能源吨标煤能耗；

过程能耗统计

按日、月、年计算企业各生产过程的能耗，按换算系数将能耗换算为吨标煤；

产品单耗统计

按日、月、年计算企业各产品的能耗，并结合产出数据计算出产品的单耗；

重点耗能设备能耗统计

按日、月、年计算企业关键用能设备能耗，按折算系数折算成吨标煤；年度统计能耗数据；对于一些计量仪器无法远程采集的能源（如煤炭、石油等），提供了手动填写能耗数据的功能。

● 能耗分析

趋势分析

以条形图的形式直观展示能源类别、流程、关键耗能设备的日、月、年能耗趋势；对能源类别、工艺、关键耗能设备进行同比和环比对比分析；对比，让企业即时直观了解机组能耗是否合理；当能耗超过同期历史数据、预设单位时间消耗值、标准等，系统会主动提醒；

电能计量审查

提供能源审计功能，方便用户查看每月能源消耗量和能源消耗数据质量；

能量平衡网络

展示从采购与储存、加工与转换、运输与配送、终端配送等关键用能单位的能源消耗情况。
