摘要：大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。是住宅的10到20倍。公共建筑是节能大户，也是节能的主要目标。做好公共建筑节能工作，对于带动全社会节能工作，实现节能减排目标，实施“转变方式、节能减排”重大战略意义重大。调整结构”。本文介绍了中美信托金融大厦（整体）建筑群，在配电现场采用智能电表采集各种电气参数和开关信号。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。 Acrel-5000建筑能耗监测系统实现了对配电线路用电量的实时监测。
关键词：大型公共建筑；办公大楼;能耗监测系统；
1 简介

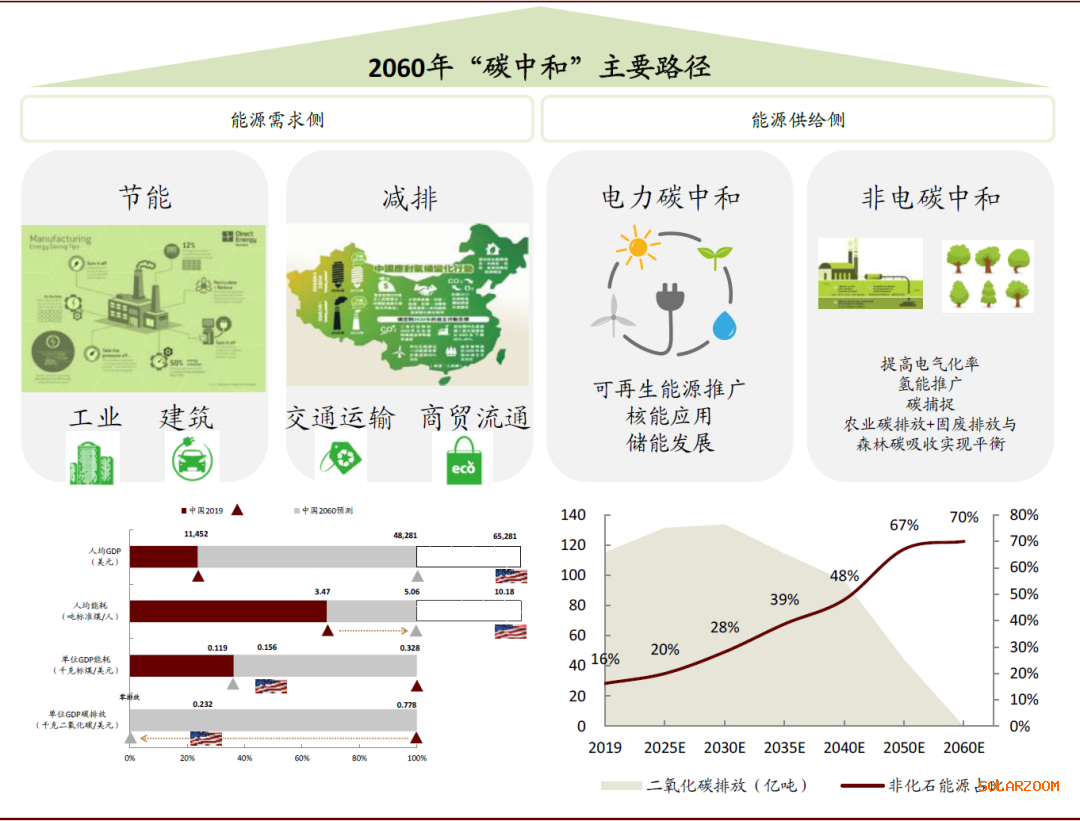

目前，统计数据显示，我国建筑能耗约占全国总能耗的28%。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；而在现有建筑中，只有4%采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

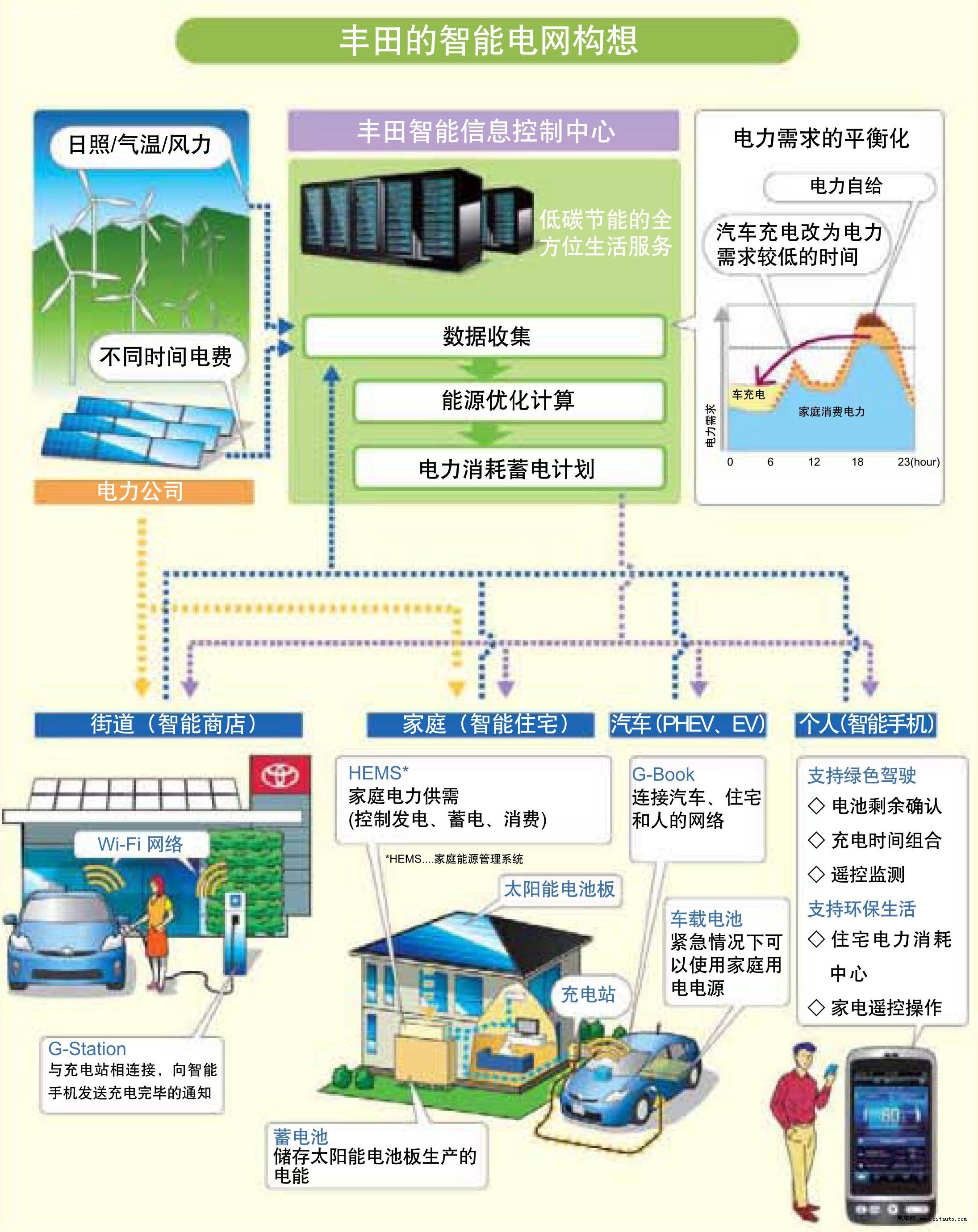

构建智能电网用户端能耗监测系统的三个目标：
(1)电力监控与节能优化：实时检测测量、数据采集、汇总分析、电力系统各方面的纵向横向对比，尤其是耗能的用电量设备能耗集中管理系统，发现用电不合理。同时，通过人工干预或自动控制的方法进行改进，优化耗能设备，提高电能使用效率。
(2)客户端与电网公司管理系统的交互：在智能电网中，为了提高电力设施的负荷率，电网公司需要客户端上的一些设备侧能响应需求，尽量避免使用，用电高峰用电，用电低用电，帮助电网削峰填谷填满山谷。
(3)分布式能源设备接入管理：用户端储能设备、电动汽车和可再生能源设备接入电网可能对电网产生重大影响，这些设备也可能向电网输送电力，因此需要一个良好的能耗监控系统进行管理。
2 项目概述
中美信托金融大厦（整体）的主要能源消耗是用电量，对其配电室和楼层配电箱的用电量进行计量和管理。整个能耗在线监测系统的整体结构由一个节能监测中心和多个现场采集测量系统组成，测量系统之间通过局域网进行通信。设立能源管理中心，将各用能节点安装的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器，实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能。客户端用户通过各种授权验证后，还提供查询、数据分析结果展示、管理、监控等功能。
用户侧能耗监测系统功能
(1)主控系统功能
作为专家决策系统，主控系统是一个SCADA软件，连接各个子系统的数据，根据各种情况确定各个子系统的控制。
(2)配电监控子系统功能
由多种独立功能模块组成，包括保护设备定值在线管理、事件报警管理、录波数据管理等。
配电监控子系统采集处理的基本数据：模拟量（遥测）包括功率、电流、电压、变压器温度、系统频率等。数字量（遥信）包括开关位置信号、事故信号、微机保护信号、设备工作状态。
(3)智能计量子系统功能
智能计量子系统可以采集、交换、通信、存储和共享海量数据；企业能耗实时监控、分析和报告系统，故障报警和快速定位；用户端电网谐波检测与分析；能耗监测、分析、评价、能耗分项计算和碳排放计算；根据电力公司的需求限额，对实际用电负荷进行预警和控制。智能电网中的“双向”互电功能是通过智能电表实现的。智能电表通过网络通信设备进行实时通信，将用户的能源需求数据提供给智能电网，并将智能电网不同时间段的能源信息传递给用户。让用户直接选择功耗。
(4)设备监控子系统功能
设备监控子系统不仅是设备监控子系统，还是一个可以自成体系，记录各种能源变化，实现交互控制的用户能耗监控系统。管理中心通过网络连接多个分中心，每个分中心对本地这部分设备进行管理和连接，通过能源管理控制器、电表、智能开关、继电器实时采集主要能源消耗和存储保护装置和各种智能控制器。根据能源控制中心向分中心下达的要求，提供有能或产能设备的信息、过程数据，并调整各设备的运行状态、能源消耗和生产。
(5)智能家居子系统功能
智能家居是智能电网比较关注的领域之一。智能电表与智能家居的有机结合，可以更加科学合理地控制家电，实现需求响应、削峰填谷、节能减排等功能。
(6)储能设备、分布式能源设备、车载充电设备监控技术
分别研究低压侧（380V/220V）储能设备、分布式能源设备和车载充电设备在上位机系统中的表现形式及管理方法。
3 设备选择
※多功能网络仪表
功能：有功电能、电流、电压、有功功率、功率因数
精度等级：不低于0.5级；变压器精度：不低于0.5级
电气接口：RS-485
通信协议：-rtu
※数据采集功能
1 提供计量器具静态信息手动录入功能，可根据各种计量器具、类别、项目的能耗关系进行设置；
2 可灵活设置各计量设备的通信协议、通信通道、名称和配置位置等基本属性；
3 可在线监测系统内各计量装置和传输设备的通讯状态，并具有故障报警功能；
4 系统中各采集设备的数据采集周期可灵活设置。不应超过 15 分钟。
4 系统架构
Acrel-5000楼宇能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具，为大型设备的实时数据采集、开关状态监测和远程管控提供基础平台。公共建筑。它可以与检测和控制设备组成任何复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：中美信托金融大厦（整体）楼宇能耗管理系统的站控管理层和网络通信层。
系统结构图
建设项目中美信托金融大厦（整体）安装的385多功能电表，电表通信协议为标准-RTU协议，配置多个智能网关采集电表数据；有112个第三方远程水表，通讯协议，通讯协议为标准-RTU协议。
5个系统软件模块
综合能耗显示
Acrel-5000能源管理系统登录成功，进入主页面。主页显示建筑物图片、建筑物基本信息、建筑物当月用电量饼状图和各种能源消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。
支路能耗汇总
Acrel-5000能源管理系统可以根据分类能耗的分支名称查询能耗，并显示当日当月用电量峰值、当日用电量、用电量本月用电量、当年用电量、昨天同期用电量、上月同期用电量与上年同期用电量对比；过去 48 小时、31 天、12 个月和 3 年的能耗以柱状图显示； 15分钟内负载能耗的趋势以曲线图（电表）的形式显示。显示功率曲线，流量计显示流量曲线），显示电流值，15分钟内的峰值。
绕过能量
Acrel-5000能源管理系统可以统计一定时间段内各分支机构的日、周、月、季、年能耗。选择要查询的分店，点击“加载数据”，查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并以图表的形式显示分店的总能耗。
各项目能耗概览
Acrel-5000能耗管理系统可以进行能耗统计并按分项显示。其中，每日分项能耗同比分析图为不同分项当天和昨天的能耗直方图（蓝色柱代表今天，绿色柱代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能源消耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。
单独使用能源
Acrel-5000能源管理系统可以按天、周、月、季、年统计各个子项在一定时间内的能耗。选择要查询的分支，“加载数据”在子项中查看各分支的能耗趋势，根据已有日期或自定义时间查询。这里的分支都是通过基础数据中的分类和子项来配置的，默认查询的是当月的能耗。
能耗数据同比分析
Acrel-5000能源管理系统可以分析各类（电、水、气）和主要耗能设备的能源消耗情况，以去年同期值和上月同比值进行分析。年，对节能效果进行检验，根据分析结果，进行节能绩效考核，修订节能目标。
图表导出
Acrel-5000能源管理系统可以将分析结果、绘制的图形和表格导出到Excel。
用户管理
Acrel-5000能耗管理系统用户权限管理采用分级模式，系统管理员、物流管理人员、设备维护人员三级，并自动记录所有操作并带有时间戳，可以建立良好的防事故措施。
为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据他们的权限被分配某些特征。这些特征定义了每个操作员对系统和各种活动的适用范围，如用户名、密码、操作权限和操作范围等特征。
※ 配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；
配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;
为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内某用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块
6 展望
根据中美信托金融大厦（整体）建筑能耗运行效果分析，建立典型的能耗分析模型并进行统一分析。
◆ 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，让节能改造更有针对性。
◆选择节能设备（节能灯、变频器、热回收装置）。
◆ 再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
◆通过能耗监测系统提供的同比分析数据，量化节能改造结果，论证节能效果。
7 结论
大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。 10到20次。公共建筑是节能的主要参与者，也是节能的主要目标。做好中美信托金融大厦的节能工作，对带动节能工作、实现节能减排目标具有重要意义。返回搜狐，查看更多
