项目概况

医院由于其工作的特殊性，具有人员密集、人流量大、无法严格区分患者就医和生命的特点，以及集约建设备、建医疗设备、病房医疗设备的特点。 . 医院的供电负荷水平较高，供电和配电方式与其他民用建筑有很大不同。大功率设备和应急电源种类繁多。高密度给用电带来安全隐患。

某医院医疗楼Acrel-5000能源管理系统加强了医院用电监测及能耗分析核算，供电系统实时监测，供电质量、用电及用电安全监测等氢气、二氧化碳和氢气。如医用气体检测、净化区漏水检测、重要医疗设备运行及能耗监测预警，提高医院大楼整体智能化水平和安全运行可靠性。

设计功能

能源与设备综合管理平台由能耗计量、设备监控和运维管理三个子系统组成。三个子系统使用同一个数据库，子模块业务流程无缝集成，操作界面无缝集成。系统支持手机APP远程访问。

能耗计量子系统包括能耗表分布图、能耗单表查询、能耗监测、能耗报表查询、能耗趋势分析等功能。通过监测各模块能耗数据，分析能耗趋势，可为医院的节能管理提供依据。

设备监控子系统包括照明智能控制、净化空调监控、漏水智能检测、医用气体检测、空气质量智能检测等功能。通过监控设备运行状态，及时上报报警信息，通过设备的智能控制，在保障医疗环境和医疗业务的同时，减少设备负荷和能源浪费。

运维管理子系统包括告警信息处理等功能。在设备信息管理和知识库管理中，采用二维码扫描方式快速获取设备信息和解决移动端问题的常用方法。

净化区能源、设备及运维管理自成一体，配备控制计算机和服务器两套。一套放置在一楼电力监控室，实现水电计量、智能照明等功能。同时提供标准的OPC接口或定制的软件接口与二院楼自控系统、水电抄表系统、智能照明系统实现无缝对接；另一套置于设备层的监控中心，实现空气质量检测、漏水检测、净化与空调控制一体化、医用气体检测和氧气流量测量功能，并为大楼的医用气体检测系统提供标准的OPC接口或定制的软件接口。，实现无缝连接。

系统设计原则

某医院第二住院楼净化工程所采用的能耗管理系统是一套完整的用电、用水综合管理系统。它还拥有氢气浓度检测、二氧化碳检测、漏水检测等一系列子系统。其设计遵循以下原则：

能源管理系统的构成和实际情况，必须符合现场配电的实际情况，不能追求浮华，必然造成过度投资，远远超出实际需要。因此，系统的实用性是充分实现用户所需功能时应遵循的首要设计原则。同时，系统的前端产品和系统软件具有良好的可学习性和可操作性。系统的目的是使系统成为用户进行节能、节电管理的辅助工具。用户管理人员可结合系统制定并实施合理的节能节电管理措施，实现真正的节电。

由于能耗管理系统需要长时间连续运行，并且可以监控配电网的运行状态，具有一定的事件处理功能，因此系统的稳定性就显得尤为重要。我们的能耗管理系统在市场上有几年的成功应用经验，各行业都有一定规模的客户群体和完善的客户服务体系。

系统的设计没有改变。现在，项目将根据需要进行扩展、转换或与其他系统兼容、合并等。这就要求系统的设计要预留多个与其他系统的通信接口。附加变配电电子站系统和更高层次的调度系统，如楼宇自控系统（BAS）、管理信息系统（MIS）、消防控制系统（FCS）等，可实现系统扩展。

运行期间能源管理系统的维护应尽可能简单易行。从计算机的配置到系统的配置，前端设备的配置都充分考虑了系统的可靠性，并实施了相应的认证。在保持系统故障率低的同时，我们也考虑到即使出现意外问题，我们也保证数据的方便存储和快速恢复，确保在紧急情况下能够快速打开通道。整个系统的分级管理保证一旦网络出现故障，不会因为对设备某一部分的维护而停止所有设备的正常运行。

系统结构

能耗管理系统通常采用分层分布式结构设计，即现场设备层、网络通信层和站控管理层。

示意图如下：

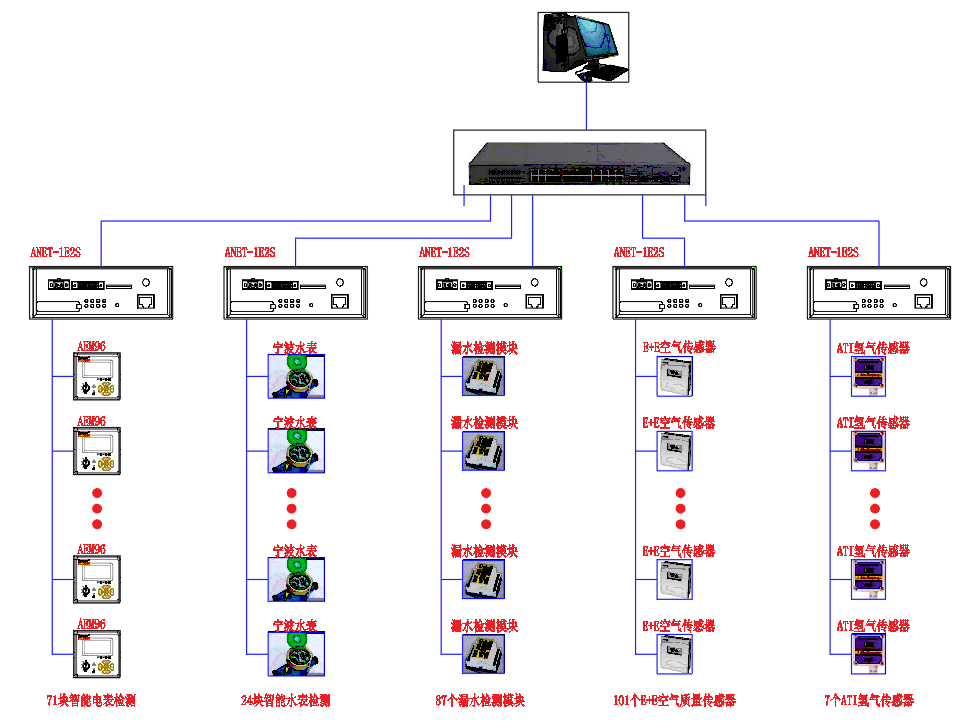

综合能源管理系统结构及拓扑图

系统功能

Acrel-5000能源管理计算机通过现场设备和通信系统提供的传输通道设备能耗管理，完成各个回路和设备参数的数据采集。可以轻松掌握供电系统的运行状态，包括相关设备的运行状态

Acrel-5000能源管理系统采用B/S架构设计，可通过任何连接到广域网的计算机上的浏览器实时访问。

软件功能

Acrel-5000能源管理系统可以显示建筑物的基本信息、当月用电量饼状图以及各种能源的消耗情况。同时提供能耗数据的同比分析、参数查询、图表导出、采用B/S架构设计的远程访问。

对于医院，我们还提供以下子系统，方便对整个医院的能源使用进行检测和控制。其中包括：氢气浓度检测子系统、二氧化碳浓度检测子系统、空调检测子系统、漏水检测子系统、医用气体检测子系统、运维管理子系统。

结语

某医院采用我们的Acrel-5000能源管理系统后，能源利用率比去年提高了26%。该系统通过能量流图和多维统计分析，帮助用户明晰能耗明细，可视化能耗，消除能源盲点。该系统为医院的节能和能源绩效评估提供数据支持。该系统通过系统监控、APP推送、短信提醒等方式及时提升医院能源安全。
