随着科学、技术和经济的发展，数据已成为社会的重要资源。数据中心3D可视化机房在3D交互和VR技术的支持下取得了长足的进步。但是，在大数据时代，数据中心3D可视化机房必须进一步加强管理，以保证其功能的充分发挥。数据中心不仅包括计算机系统和相应的设备，还包括数据通信连接和环境控制、监控设备和安全设备的集合。数据中心3D可视化机房管理系统通过其虚拟仿真技术，可以将环境3D可视化。

本文介绍通过HT构建完整的3D数据中心可视化系统。除了传统的数据中心监控可视化功能外，还加入了具有图普特色的设计元素，并将中国水墨融入到平时枯燥的运维监控系统中，为枯燥的场景增添了独特的韵律和韵律。齐云。

性能展示

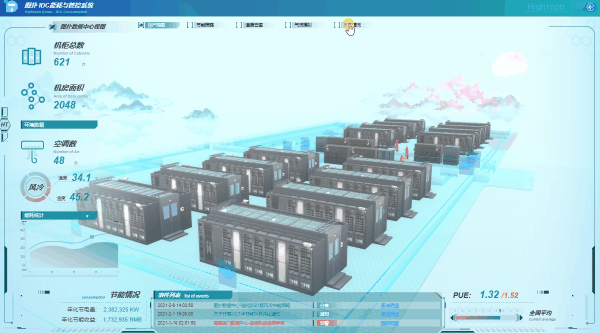

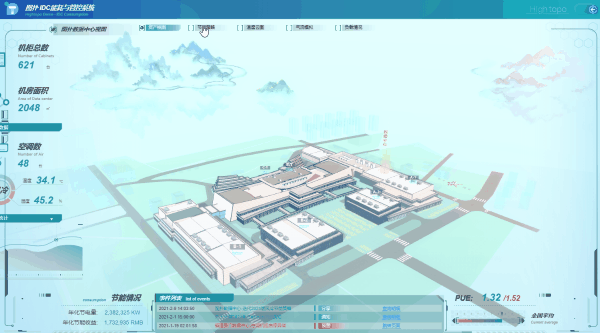

点击相应区域，逐层深入数据中心园区外部。整体场景采用轻量化建模、高精度建模和还原数据中心校园和建筑外观的方法，支持虚拟校园360度全方位观察。通过HT自身的交互，可以实现鼠标的旋转、平移、拉动。放大缩小操作还实现了触屏设备的单指旋转、两指缩放、三指平移操作，无需担心跨平台交互方式不同。

电力监控可视化

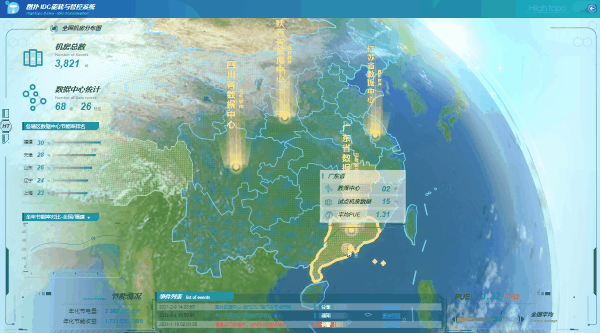

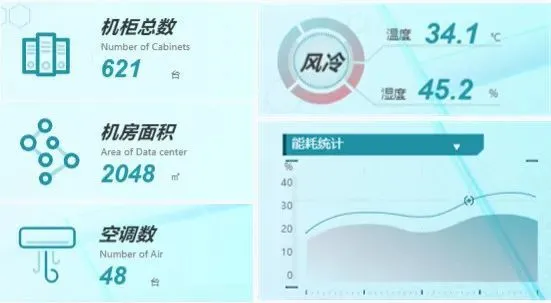

IDC能耗及控制系统作为大型整体数据中心展示系统，在宏观使用场景下会更加关注整体数据。通过连接区域内数据中心的数量、能耗、节能信息、同比节能等，可以帮助决策者最大程度的观察各种对象，打造数据智能决策- 决策者的制定平台。

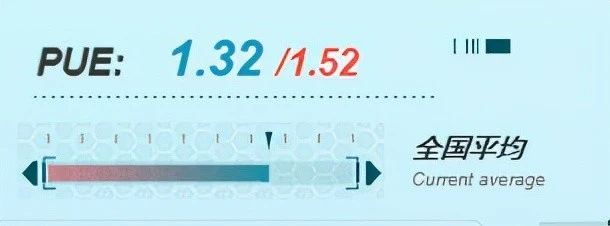

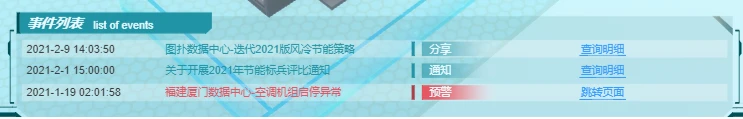

同时，作为一个监控系统，预警和预警缺一不可。连接感知网络数据，通过事件列表实时展示后台推送的数据信息，实现对展示数据的实时感知，设置预警阈值实现数据监控预警，有效监控监控数据业务数据的运行情况。 PUE（Power Usage）作为评估数据中心能效的指标，通过数据面板直观地显示出来。

资产可视化

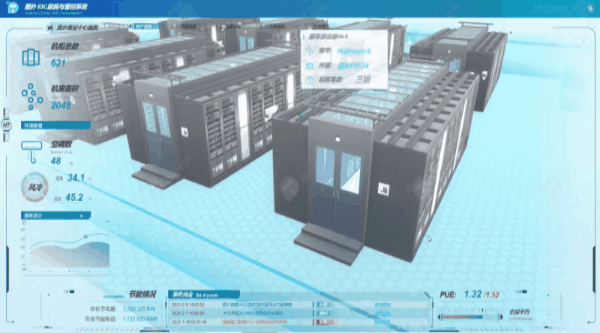

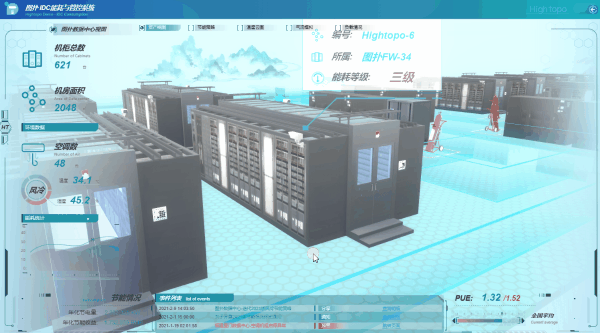

资产可视化模块将随着层次结构的进展查看不同向下钻取级别的资产状态。资产管理模块具有全生命周期管理功能。它通过后台数据接口实现自动装卸，无需人工操作，并利用接口数据保证显示内容的准确性，最终整合平台上的所有设施设备。通过3D视图查看关键信息，如虚拟机、系统进程、磁盘空间使用情况等实时数据监控。可呈现资产信息，包括但不限于设备类型、型号、进货及上架日期、位置、维护保养等信息，并自动刷新设备现有位置信息。

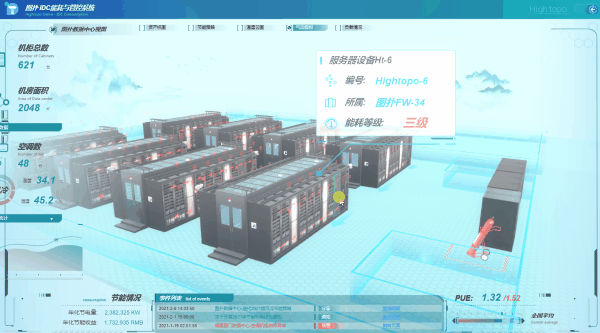

该模块支持场景中设备的模糊搜索和定位。相机自动移动到定位设备的当前位置。点击弹出相关设备信息，帮助运维管理人员快速找到需要的设备。满足不同类型资产的运维管理特点，保证资产信息完整、准确。

容量管理可视化

可视化不仅可以用图像描述肉眼所见的物体，还可以表达设备的信息状态。通过机位、U位、承重、耗电量等各种可视化图表，机房运维人员会对当前容量有更清晰的把握，比如设备当前的用电负荷机房、机柜剩余空间、机房各区域的承重情况、机房存储容量。容量情况可以直观表达，有效管理机房容量资源，使机房内各种资源的负载更加均衡。

容量可视化管理功能还支持空间搜索功能，准确统计显示已用空间和可用空间。帮助人员快速为新设备找到合适的货架空间，并确定所需的空间。主要功能如下：

视觉相机：

透视当前数据中心环境、已用座位数和剩余座位数。

可视化 U 位：

查看每个机架的 U 槽使用情况。

视觉承重：

查看每个机柜的承重能力。

可视化功耗：

透视每个机柜的总耗电量，进而了解机房的耗电量分布。

结合监控可视化，实现与动态环境监控系统PDU（Power Unit，配电单元）监控系统的监控一体化，机柜实时配电统计，PUE显示（电源使用）机房。可以按楼层、房间、机柜等不同区域查看能耗，进行搜索统计。运维人员不再需要通过原始数据进行推理和建立心理形象，而是直接用感官快速了解情况。

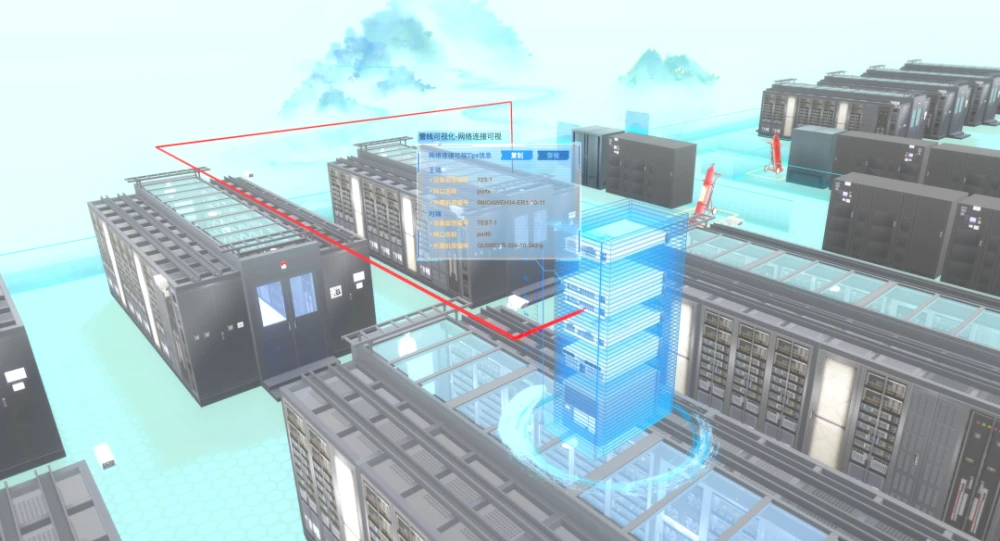

管道可视化

管道可视化的内容通常分为管网链接可视化、HVAC管道可视化、电路可视化等管道类型可视化。如果采用传统的人工建模方式，通常成本高，实施周期长，构建的可视化内容在场景中用处不大，可视化方向是监督业务数据，不是真正意义上的。流水线布局。

因此，HT引入了基于管道可视化的独特算法，生成设备与设备之间连接的管道，包括网络接口、HVAC管道（水冷空调、水塔、冷水机、冷却泵、恒湿机）人工施工链路可视化功能，如模型或数据生成）、电气管线（变压器、配电箱、电池组、电池柜、电力监控通讯柜、开关柜、主控柜）。该系统可以将数据与网络线路、电气、暖通自控系统进行数据连接，通过算法自动排列和生成管道，并以可视化和动画的形式显示设备的运行状态和连接状态。因此，连接关系和链接方向可以进行操作和维护。看得一清二楚。

动态环境监控可视化

3D空间展现整个数据中心动态环境资源的实时管理和监控（包括UPS、自动旁路、空调等状态），状态查询等设备资源智能监控、参数监测、预警和报警功能。以压缩机、冷凝器、各回路参数（电压、电流、功率因数）等设备为主要监控，监控设备开关状态及设备参数变化记录及报警处理。

(1）UPS 监控

监控设备的参数和状态，参数包括输入输出电压、电流、功率、电池电压、温度等；状态包括整流器、逆变器、电池、负载等部件的状态，显示和记录各参数状态变化曲线，记录和报警各种报警状态。可实现机柜实时配电统计，可按不同区域（楼层、房间、机柜）查看和统计设备能耗。

（2）3D热云图

通过连接数据中心的物联网设备（温湿度传感器），获取场景中的温度点信息，渲染出三维热云图效果。目前，很多数据中心都垂直安装了低、中、高垂直方向的传感器。传统的热云图是将渲染图像拟合到平坦的地板上。使用三维热云图可以带来更直观的视觉体验。快速定位每个机柜上的加热设备。

(3）气流感应模拟

根据温湿度传感器传来的数据，形成实时气流分布图CFD（Fluid），可以清晰的看到机房冷热气流的流动和分布情况。

(4）节能监控

目前机房能耗管理系统，降低制冷系统能耗是数据中心规划建设的基本准则，影响着数据中心建设的效益。采用可视化节能策略，利用系统提供的智能算法计算当前设备和环境温度，自动给出各制冷设备的最佳功率。优化数据中心空调气流，降低能耗，实现有效制冷的科学应用。

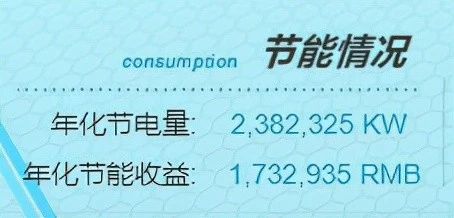

年度节能及节能收入实时统计。

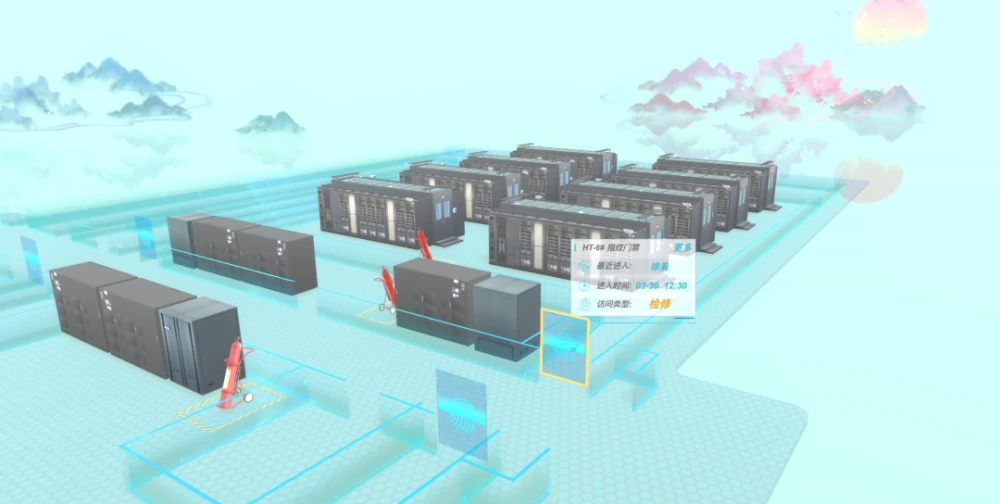

（5）访问控制

3D可视化主要在门禁监控层面与视频安防监控系统和门禁系统集成。可显示所有视频安防监控点和门禁点的位置，可查看人员历史进出信息和摄像头实时录像。设备也可以在场景中清晰直观的展示出来。对于视频流监控，HTML5原生只支持MP4、OGG等，不支持RTSP等当前实时视频流的视频播放。常见的解决方案是通过转码服务在网页上播放视频。同时视频门禁监控还可以支持人脸识别（识别错误抓拍记录）、刷卡进出（非法刷卡抓拍记录）甚至新兴的视频融合技术（使用纹理+算法处理不规则形状、视频校正、色彩校正）），以达到场景中虚实一体的监控效果。

（6）警告警告

系统具有完善的故障预警报警、事件自诊断、分析等功能。对于超过性能阈值的性能指标体系，可以给出故障告警或预警并通知相应的运维管理人员，并保存历史信息和告警事件。

动态环境监控系统的目的是对上述独立或部分相关的设备进行监控，实现机房内设备的集中统一管理。

图普软件()的数据中心3D可视化系统将各种复杂的管理系统信息汇集在一个虚拟仿真环境中，并以人类理解最直观的形式展示出来，大大提高了信息交互和操作的效率，减少时间损失和信息浪费，以确保信息的及时性和准确性。

进而实现数据中心端到端的IT可视化，强化IT管控手段和管理水平，包括缩短响应时间和加快故障排除，提高资源利用率和运营效率，最终完成高效绿色数据中心的智能化运营。这为有效管理数据中心的科学决策奠定了坚实的基础。
