安科瑞耿敏华

摘要：该远程预付费管理系统采用智能远程预付费电表（/系列）实时采集各商户的用电量和剩余电量，并通过智能远程预付费电表进行远程开、关控制，从而实现用电售电后消费。系统采用4G电表直连，4G网关采集数据并传输到后台，通过安科瑞()远程预付费能源管理系统实现各商户用电量的计费、监控和管理。

关键词：预付费电表，/，，无线通信

1.概览

本项目主要客户为银泰商业集团，涵盖百货、购物中心等业态。是中国传统零售百货业的引领者、创新者和推动者。对于一个典型的全国分布式点项目，客户不仅需要每个分支机构独立管理自己的分支机构，而且总部需要能够整体控制每个分支机构的运行。

项目规模为8000个电表、3000个水表、500个气表。Acrel-预付费云平台可以更好地完成商户的售电管理和用电管理。操作方便，远程实时操作和实时监控，具有良好的人机界面。，能够对数据进行统计和管理，并对数据的安全采取保密措施。提高管理水平，解决充电难题。

2.设计依据

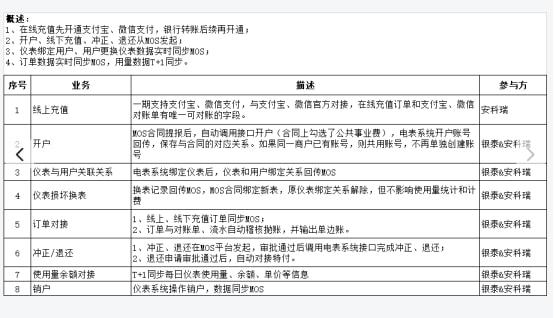

2.1用户要求

1.全电表综合报告

2.水电全销情况详细报告

3. 批量导入水电充值功能

4. 批量导入开户功能

5. 后续对接客户MOS平台

2.1.1系统特点

项目托管，免费上门安装

项目站点可以省去配置预付费服务器、安装数据库、短信猫等一系列工作。不仅可以节省大量硬件成本，还可以大大降低调试和维护成本

远程抄表、远程售电、售水

抄表信息通过网关实时上传至云平台，快捷方便，无需人工抄表；集中理财能耗综合管理系统，实时配电，对比充值时间，防止作弊；支持一户一电、一水一价

云部署，团体预付费

系统软件升级维护不再受客户网络环境的困扰，云端统一部署，升级方便快捷；客户无需安装客户端。

金额警告

不足或欠费提醒，电表充值提醒，及时短信通知商户

遥控

可对任意一台仪表进行一系列远程控制、参数设置等操作，如远程关机或省电等，方便管理。

系统规模

接入电表不受数量和地域限制，一个账户可以管理多个项目，系统设计容量可达10万个电表点。

能量分析

用户和管理员均可查询预付费表或控制表的每日用电量情况；可提供能耗分析+财务轨迹一体化综合管理报告，包括用户电表的能耗、财务数据、能耗及财务数据等值的期初和期末数据

打印功能

您可以打印每个用户的能耗报告和每个用户的费用清单。

无限制访问

该系统将通过PC浏览器、平板电脑、手机APP和在线支付无人值守访问

更科学的权限管理

账户与项目挂钩，各物业环境的财务数据相互独立；角色设置与账户设置分离；集团总部用户可以访问多个项目。

统一的第三方接口API

提供统一的第三方API或SDK开发接口，第三方平台可选择数据接入或完全接管。

电厂电源管理

提供变电站或楼层远程自动抄表、楼宇总表及相关能耗分析报告功能

水表预付费系统

提供类似于预付费电表的所有售水相关功能，并在预付费用水用完时自动关闭阀门，如远程售水、用水报告、远程开关阀等，并将系统与电表

数据安全

公网传输数据采用AES加密算法、密钥分发机制等，保障数据安全

2.1.2预付费电能表要求

体积小，安装方便，可根据用户的具体数量采用箱式或柜式安装，性能不发生变化；

具有防偷电功能，能正确测量正反方向电能，并同方向累积，防止偷电漏电现象；

当用户用电超标或欠费时，可根据管理员指令为用户实现断电控制；

电量面板可以显示每个用户的实际用电量，用户可以直接在电表上读取；

支持电脑远程网络控制；

整机功耗低，使用寿命长。

2.2设计标准

本系统提供的设备符合以下法规、法规和行业标准：

GB 50052《供配电系统设计规范》

GB 50054《低压配电设计规范》

DL/T 448《电能计量器具技术管理规程》

IEC 61587《电子设备机械结构系列》

GB/T 3047.1《面板、机架和机柜基本尺寸系列》

DL/T 5137《用电计量器具设计技术规范》

GB 2887《计算站站址技术条件》

2.3 设计范围

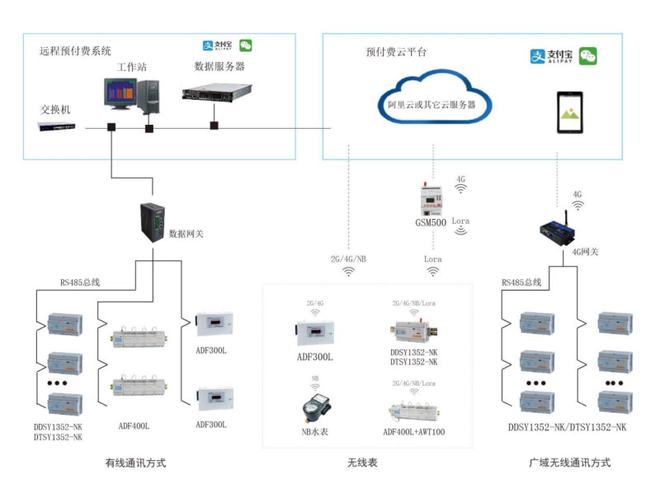

根据客户需求和项目实际情况，本项目设计的预付费云平台系统由安科瑞牌三相预付费电能表-NK、通信管理机ANet系列网关、预付费系统管理软件组成。

项目安装的预付费电能表区现接入预付费云平台系统，实现远程抄表、远程控制电表、远程售电等功能。

2.4主要设备技术参数

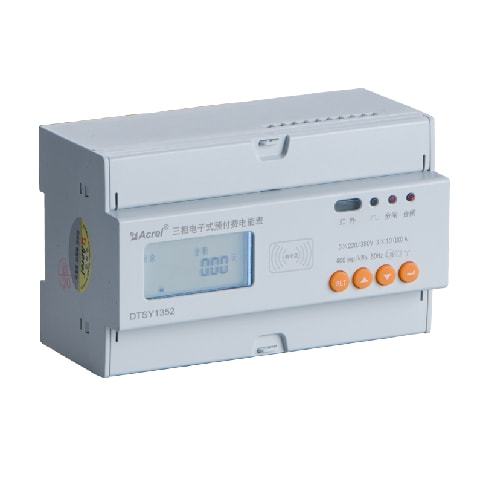

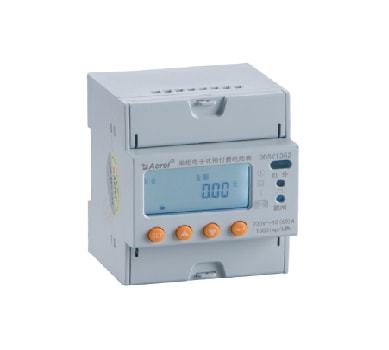

2.4.1 三/单相预付费电能表DT/-NK：

-NK

-NK

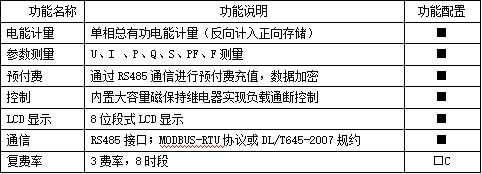

●主要功能

● 电气特性

3.平台功能概览

3.1Web管理终端

本系统包括八个模块，即系统配置模块、用户（店铺）管理模块、售电管理、售水管理、电报中心、水报中心、物业管理模块、个人设置。主要功能如下：

1）个人设置：、查看操作日志、修改密码等功能；

2）系统配置：配置楼宇、网关、仪表和默认参数，以及管理操作员账号和权限分配；

3）用户管理：对店铺用户进行开户、注销、远程开闭、批量操作、记录查询等操作；

4）售电管理：对已开户的电表进行远程售电、取电、更正、记录查询等操作；

5）售水管理：对已开户的水表进行远程售水、取水、记录查询等操作；

6）电报中心：提供缺网关查询、断线电表查询、财务销售报表、短信报警记录查询、电表报警查询、电表用电量查询、电表电参数监测、公众分享用电量报告、损失分析报告等；

7）水表中心：提供水表断线查询、财务销售报表、水表能耗查询、短信报警记录查询、水表报警查询等；

8）物业管理模块：提供租金合约扣充、物业费征收、公用电费设置等功能；

3.2项目参观

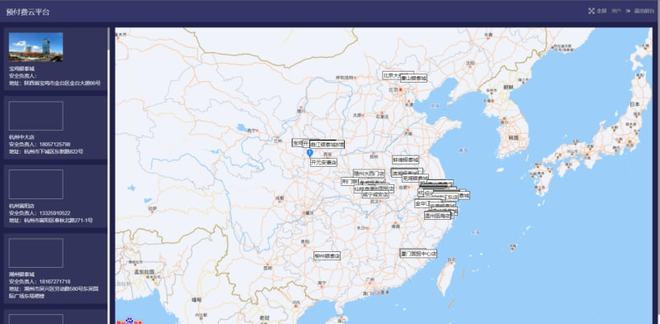

登录系统进入项目导航界面，可以看到当前账户下分配的项目的所有项目信息和地域分布
