前言

公共建筑分项能耗监测系统又称分项能耗管理系统或分项能耗监测系统或能耗监测管理系统。主要采用物联网采集技术和互联网软件平台技术。一些公共建筑如楼宇、医院、购物中心、学校、商场、工厂、公园、宾馆、写字楼等日常能源（水、电、气、油等）、空调、电力、特电和其他类型的子项统计，帮助管理者及时掌握建筑能耗的去向。

能耗监测系统广泛应用于智能工程、弱电工程、节能工程、绿色建筑评价等领域。

项目概述

福建某县级医院由8栋楼组成，属于公立医疗卫生楼。每栋楼的配电室和楼层电源室都安装了多功能电力监控仪表，包括200个面板式智能电表和100个DIN导轨智能电表。根据医院绿色建筑设计图，需要一套分项能耗监测系统，对全院各栋楼、各科室的用电量和用水量进行实时测量、监测和统计。 该系统必须满足二星级绿色建筑的要求。验收要求和弱电智能验收要求，需要支持第三方验收。

设计参考标准

《公共建筑能源监测系统工程技术规范》

《国家办公大楼和大型公共建筑能耗监测技术导则》

节能监测技术通则

《国家办公大楼和大型公共建筑能耗监测与传输导则》

综合能耗计算通则（GB/T2589-2008）

《用户计量仪表数据传输技术条件》

《自动化仪表工程施工及验收规范》

系统解决方案

分项能耗监测系统根据医院配电室和楼层强电室的实际电表安装情况，通过屏蔽双绞线将各个智能电表与数据连接起来，汇总到负楼层弱电各建筑物的电房。通过能耗数据采集网关，将能耗数据传输到医院的监控机房。

机房本地部署7套专用能耗监控软件，可按项目能耗实时查询能耗环信息，自动转换水、电、气、冷等能源和热量转化为碳排放值。饼图、直方图等可视化方法可以直观的展示各个区域的能耗情况。医院后勤管理部门可以点击查看各能耗测点的实时数据和统计数据，并通过自定义报表界面自动生成楼宇能耗报表。利用计算机快速有效地对医院整体能耗进行精细化管理。

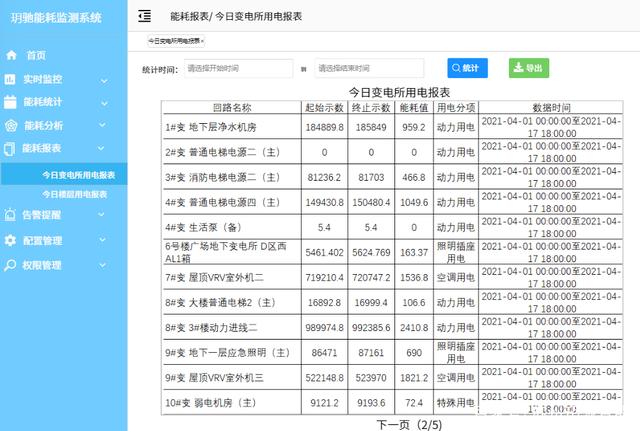

自定义能耗报告

系统可将建筑用电分为照明插座用电、空调用电、电源用电和特殊用电，并可按建筑、面积、房间等进行统计，以条形图等方式显示能耗。

系统可以对重点耗能区域进行量化能耗对比分析，便于管理者制定能源绩效考核体系，真正实现行为节能。内部能耗去向为耗能设备的维护提供数据支持。

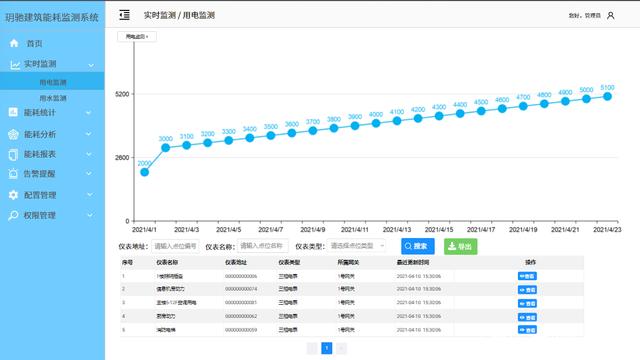

实时监控能耗

系统具有权限管理功能。主管部门可以为不同部门的用户配置不同的能耗平台使用权限。权限范围内的用户可以对区域内的监控计量点进行添加、删除、修改、检查、进入区域等操作。建筑类型、建筑面积、空调面积等基本建筑信息。

对于老式燃气表、老式指针式电表或机械式水表等暂时不能自动采集的监控仪表，系统提供手动录入功能。管理人员可自定义录入日期和统计周期，全面掌握建筑能耗水平。

能耗采集网关是本项目的核心采集设备，具有断点连续传输、实时测量的特点。

能耗监测与采集网关

项目建设成果

通过福建某县级医院建筑能耗分类分项计量，实现了医院整体能耗的精准计量和逐室统计福建能耗监控管理系统，满足新建医院智能化竣工验收及建筑节能验收。要求，并帮助业主顺利通过绿色建筑之星评价竣工验收。该系统在该院的应用，实现了医院能源管理的智能化、能源消耗的科学分析和预测，为医院正式挂牌后的节能管理和节能决策提供了强有力的平台支持。投入使用。能耗监控系统还包括写字楼能耗管理系统、酒店能耗监控系统、商业建筑能耗监控系统、工厂能耗管理系统、园区能耗管理系统、商场能耗管理系统，商场能源管理系统。 、校园能源管理系统、体育馆能源管理系统等类型。
