摘要：近年来，工厂、企业等项目的不断建设，同时，IT集成技术、网络技术、现场总线技术的不断发展，也不断推动智能系统的快速发展。对一个企业来说，水、电、气是日常运营不可或缺的保障。但是，对于管理者来说，每个月手动复制每个用户和设备的能耗读数是一项非常繁重的工作，需要大量的人力。和物质资源。为解决智能工程中水、电、气的自动采集、记录、分析和上报问题，设计了一套能耗管理系统，并将这些独立的检测仪器纳入一个完整的管理平台，实现对能耗的控制。数据收集和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了宜昌综合保税区和海关监管大楼，通过电能表采集现场能耗数据，采用现场联网的方式。该系统实现了对各配电回路用电量的监控和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了宜昌综合保税区和海关监管大楼，通过电能表采集现场能耗数据，采用现场联网的方式。该系统实现了对各配电回路用电量的监控和管理。可有效提高能耗管理水平，方便用户对建筑能耗进行综合管理。本文介绍了宜昌综合保税区和海关监管大楼，通过电能表采集现场能耗数据，采用现场联网的方式。该系统实现了对各配电回路用电量的监控和管理。

关键词：能耗监测系统；ACREL-5000; 宜昌综合保税区及海关监管大楼

1 简介

能源消耗管理系统为整个企业的能源消耗提供保障，为能源管理提供数据和决策依据。通过实时数据采集技术、高速稳定的网络技术、灵活成熟的软件技术，将业主的智能建筑项目建设为绿色建筑管理。平台。能耗管理的范围主要包括对电表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

该项目位于湖北省宜昌市吴家港区。宜昌综合保税区综合服务楼位于百灵路以东、菊香路以北的空地上。它位于自由贸易区的围栏外。规划用地面积约25785平方米。主办公楼和四层裙楼。地下室为机动车和非机动车停车库，部分地下有两层。地下二层有3636平方米的人防。有2个保护单元。平时是车库，战时是六级二等人员的避难所。A地块总建筑面积93896平方米，其中地上建筑面积64平方米，203平方米，地下建筑面积29694平方米。建筑高度96.95米。

本项目范围为宜昌综合保税区及海关监管大楼配电室、楼层配电箱的多功能仪表。现场组态仪表对仪表数据进行采集、分析、处理，从而提高能源利用效率，有效促进和保证能源管理水平的提高，通过数据分析对系统节能发挥重要作用。

4 系统架构

Acrel-5000能耗分析管理系统是根据宜昌综合保税区和海关监管大楼的实际情况。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有多功能仪表均位于配电室和楼层配电箱内。所有仪器均通过 485 屏蔽双绞线电缆敷设到通讯管理机。通讯管理机将数据上传到系统主机，完成仪器数据的采集和管理。

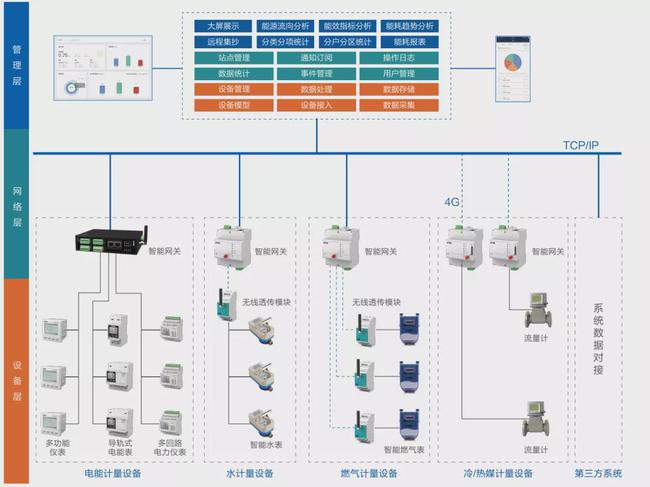

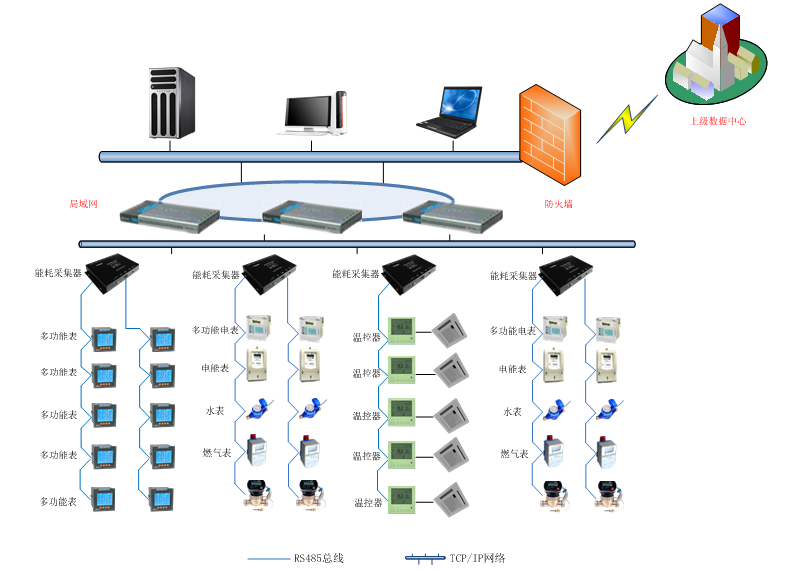

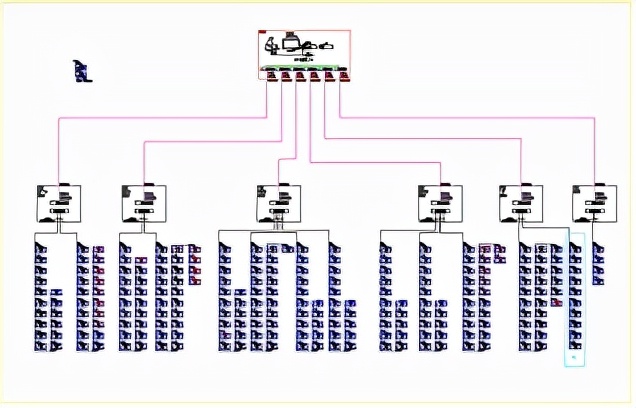

系统结构图

6 系统软件模块

(1）综合能耗主界面

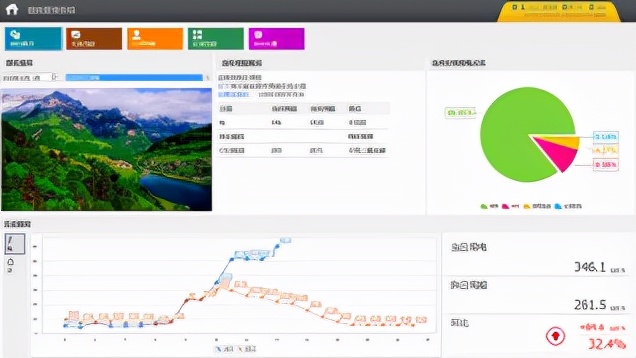

主页显示建筑物的建筑图片、建筑物的基本信息、建筑物当月用电量和各种能源消耗的饼状图。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

(2）交通能耗

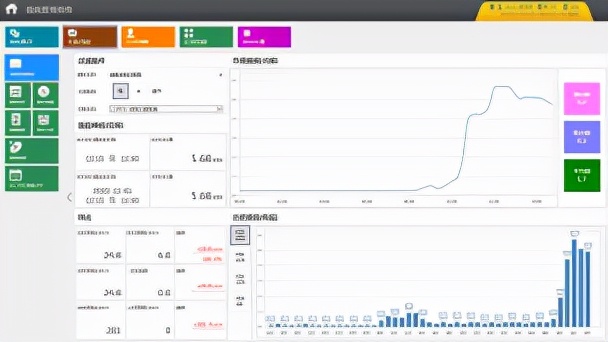

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

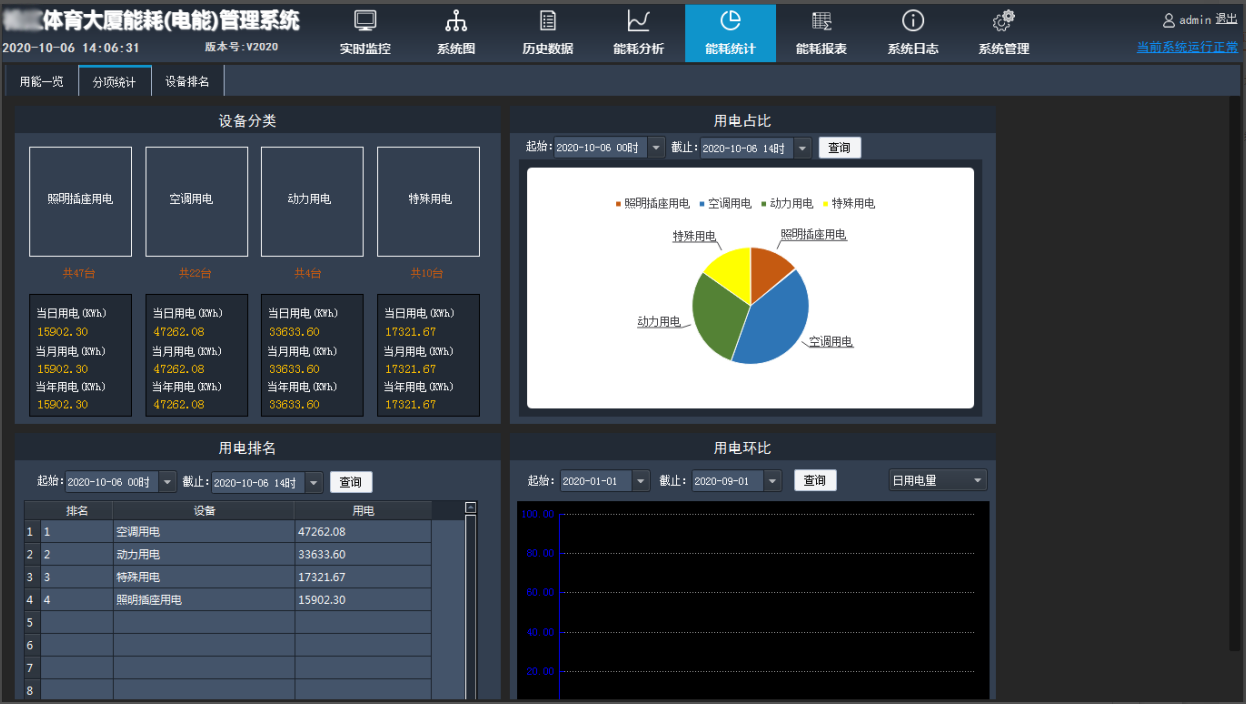

(3） 能源消耗统计按项目

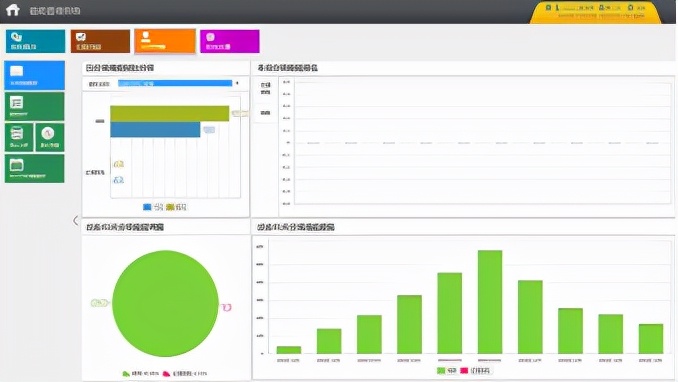

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图为不同分项当天和昨天的能耗直方图（蓝色柱代表今天，绿色柱代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能源消耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

(4） 能源消耗报告（按项目）

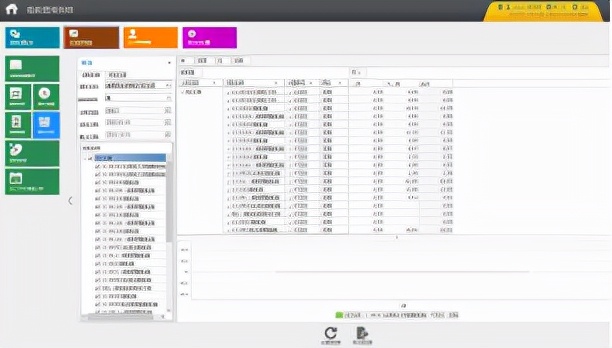

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

(5）能耗同比分析

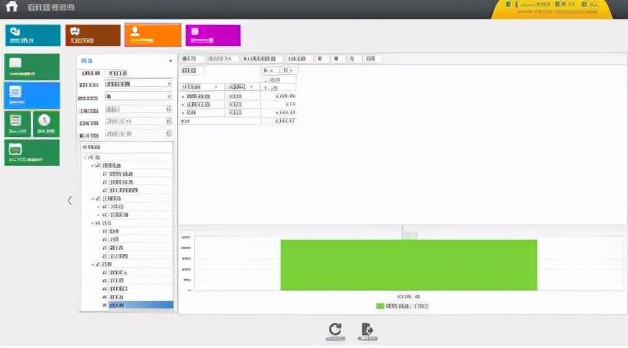

系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；

7 展望

根据运行效果分析，建立典型的能耗分析模型进行统一分析。

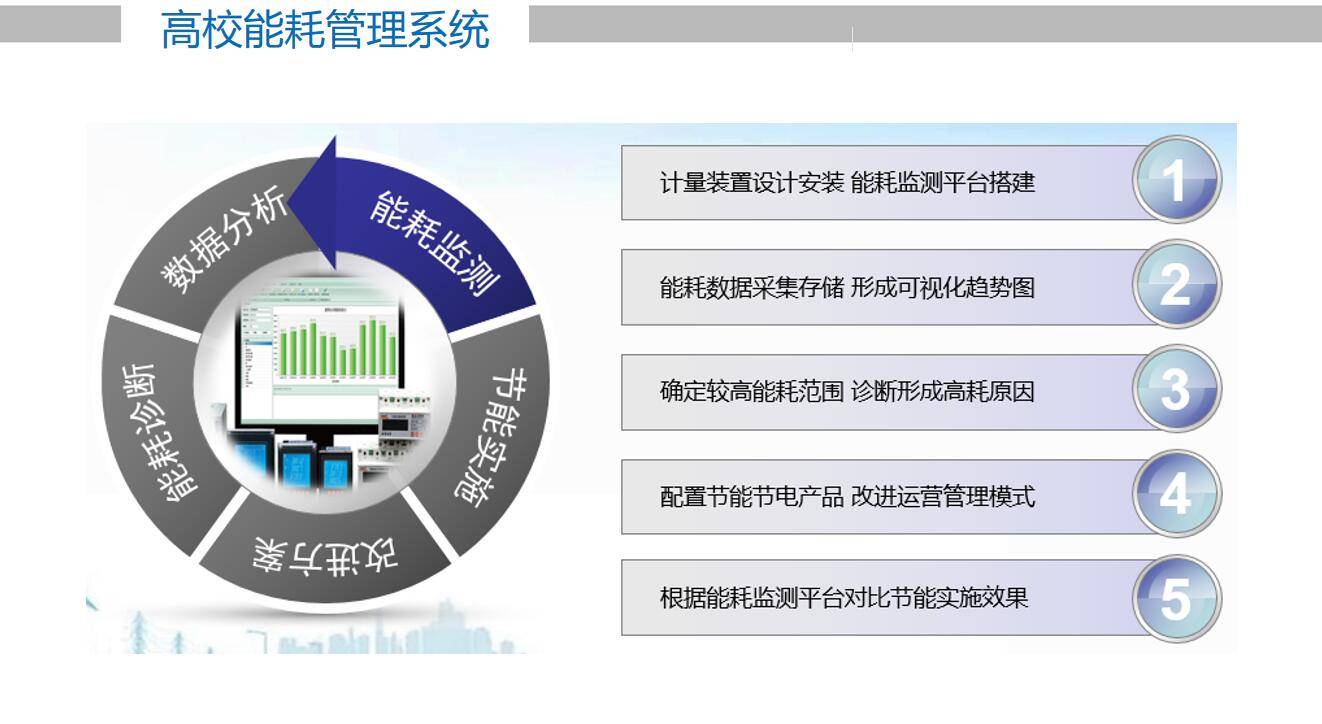

1）建立能耗计量体系：按照计量体系由小到大的原则，即从一级配电、二级配电、三级配电分配到下一步建立计量系统。通过逐级测量，可以准确统计进出电路，必须满足能量守恒定律，即输入电能为输出电能之和（误差率约3%） ）。

2） 将采集的数据存储并形成可视化图表：系统采集数据并入库后，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势，给客户更好的体验。

3）高耗能点诊断：管理人员可以通过系统采集数据，对各回路进行同比和连锁对比分析。通过一阶段分析可以找到高能耗点。

4）通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作，如：通知各部门在下班时间关灯工厂能耗管理系统，并将其纳入公司绩效考核。同时。

8 结论

企业能源消耗管理系统可以对企业内的数据进行采集、统计和分析，发布和传输数据，分析优化能源运行计划，记录和累计能源使用情况。系统通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可随时随地查看变电站的能源消耗情况，实现远程管理。能耗管理体系的建立，为业主能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识等提供了有效手段。

安科瑞江雪
